Malé tlakové nádoby a vzdušníky do 50 l
Malé vzdušníky od 5 do 50 litrů pro místa, kde má být zásoba stlačeného vzduchu po ruce: u stroje nebo nástroje s krátkými špičkami odběru, za menším kompresorem, v ovládacím rozvodu nebo ve vlastní sestavě.
Vybíráte ze tří provedení podle toho, kam nádobu postavíte nebo připevníte. Všechny jsou z uhlíkové oceli, zvenku práškově lakované modrou RAL 5015 a vyrobené podle směrnice 2014/29/EU pro jednoduché tlakové nádoby.
Tři provedení
Pracovní tlak 11 bar mají všechna tři. Liší se tím, jak nádoba stojí a kde má přípojky.

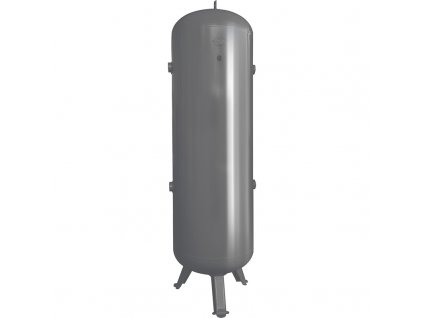

Stojatá VVP
Zabere nejméně místa na podlaze. Stojí na nohách a přípojky má v obou dnech i po stranách, takže vzduch přivedete shora, zespodu nebo z boku. Vyrábí se ve velikostech 24 a 50 litrů.

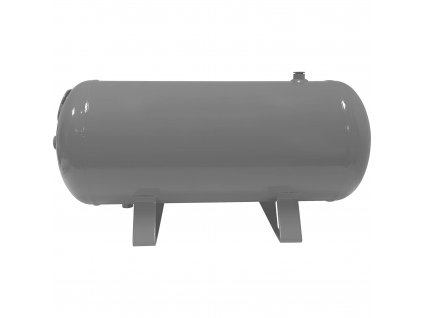

Ležatá s podstavci VHP
Nízká nádoba na dvou podstavcích s otvory pro šrouby. Postavíte ji na podlahu nebo polici, přišroubujete k rámu a vejde se i pod pracovní stůl. Pět velikostí od 5 do 50 litrů.

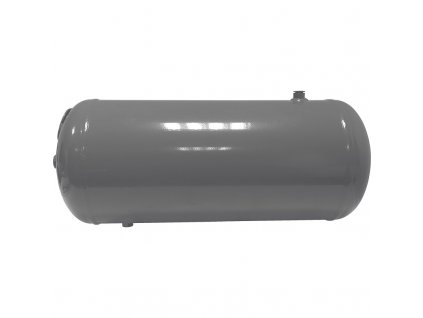

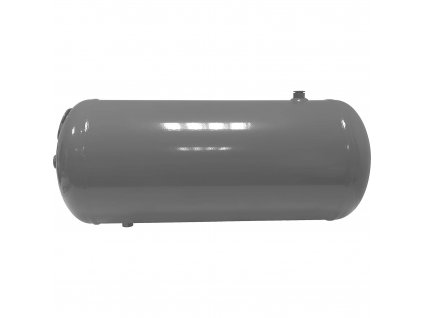

Ležatá bez podstavců VLP
Hladký válec k vestavbě do rámu, skříně nebo stroje, uchycení si řešíte vlastními objímkami. Průměr a délku má stejné jako VHP stejného objemu a je o kilogram lehčí.
Všech 12 velikostí v přehledu
Pracovní tlak je u všech 11 bar. Nádobu konkrétního objemu najdete i na samostatných stránkách 5 l, 10 l, 15 l, 24 l a 50 l.
| Ležaté nádoby s podstavci VHP — 5 až 50 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Objednací číslo | Objem | Ø × délka | Výška osy H | Světlá výška H1 | Hmotnost | x | y | j | z |
| VHP5-11 | 5 l | Ø 150 × 370 mm | 120 mm | 45 mm | 6,5 kg | 1/2" | – | – | 1/4" |
| VHP10-11 | 10 l | Ø 169 × 506 mm | 115 mm | 30,5 mm | 8 kg | 1/2" | – | 3/8" | 3/8" |
| VHP15-11 | 15 l | Ø 196 × 522 mm | 135 mm | 37 mm | 9 kg | 1/2" | – | 3/8" | 3/8" |
| VHP24-11 | 24 l | Ø 240 × 592 mm | 165 mm | 45 mm | 10 kg | 1/2" | – | 3/8" | 3/8" |
| VHP50-11 | 50 l | Ø 305 × 784 mm | 203 mm | 50,5 mm | 19 kg | 1/2" | 1/2" | 1/2" | 3/8" |
| Ležaté nádoby bez podstavců VLP — 5 až 50 l | |||||||
|---|---|---|---|---|---|---|---|
| Objednací číslo | Objem | Ø × délka | Hmotnost | x | y | j | z |
| VLP5-11 | 5 l | Ø 150 × 370 mm | 5,5 kg | 1/2" | – | – | 1/4" |
| VLP10-11 | 10 l | Ø 169 × 506 mm | 7 kg | 1/2" | – | 3/8" | 3/8" |
| VLP15-11 | 15 l | Ø 196 × 522 mm | 8 kg | 1/2" | – | 3/8" | 3/8" |
| VLP24-11 | 24 l | Ø 240 × 592 mm | 9 kg | 1/2" | – | 3/8" | 3/8" |
| VLP50-11 | 50 l | Ø 305 × 784 mm | 18 kg | 1/2" | 1/2" | 1/2" | 3/8" |

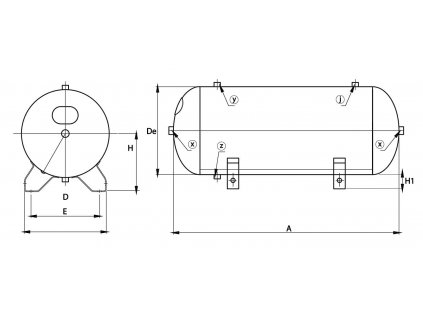

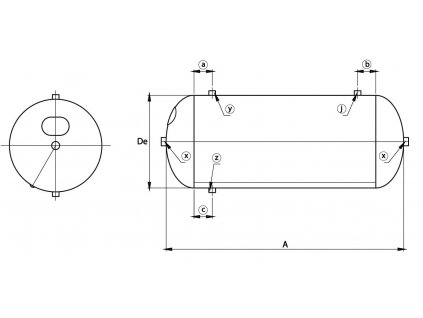

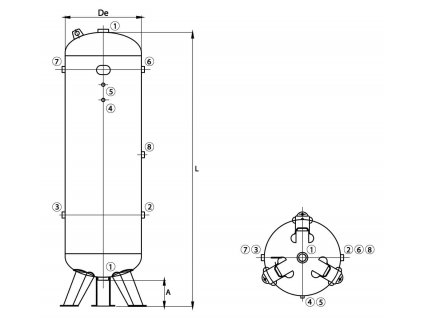

Čísla a písmena přípojek odpovídají výkresům. Pomlčka znamená, že nádoba dané velikosti tuto přípojku nemá. Světlá výška je vzdálenost od podlahy ke spodku nádoby, B a C výška bočních přípojek stojaté nádoby nad podlahou a H výška osy ležaté nádoby. V doprodeji máme ještě ležatou nádobu bez nátěru VHR24-11.
#showmore#
Kdy se malá nádoba vyplatí
- U nástroje nebo stroje se špičkami odběru. Utahovák, sponkovačka nebo pneumatický upínač berou vzduch v krátkých rázech a nádoba u pracoviště je pokryje dřív, než poklesne tlak v rozvodu.
- Za menším kompresorem. Zvětší zásobu vzduchu, vyrovná tlak a kompresor nebude spínat tak často.
- Ve vlastní sestavě nebo stroji. Ležaté nádoby bez podstavců se vestaví do rámu nebo skříně.
- Na dusík. Nádoby jsou určené pro stlačený vzduch i dusík.
Malé nádoby jsou samostatné vzdušníky. Nemají navařené konzoly pro motor ani pístovou hlavu, takže nenahradí nádrž, na které stojí agregát kompresoru.
Co k nádobě dokoupit
Nádoby se dodávají bez armatur. Pro provoz potřebují přinejmenším pojistný ventil, manometr a ventil na vypouštění kondenzátu; velikost závitů najdete v tabulce u každé nádoby.
Pojistný ventil
Otevře, kdyby tlak vystoupal nad bezpečnou mez, a musí být nastavený nejvýš na 11 bar. Vybrat můžete z nabídky pojistných ventilů ke kompresoru.
Manometr
Ukazuje tlak v nádobě. Vybírejte podle závitu volné přípojky, třeba z našich manometrů pro stlačený vzduch.
Vypouštění kondenzátu
Z vlhkého vzduchu se v nádobě sráží voda a sbírá se u spodní přípojky. Odpustíte ji ručně, nejpohodlněji odkalovacím ventilem.
Tlakový spínač
Zapíná a vypíná kompresor podle tlaku v nádobě. Potřebujete ho, když si zdroj vzduchu sestavujete sami, a vybírá se mezi tlakovými spínači.
Uzavírací kohout
Oddělí nádobu od rozvodu, když je potřeba něco vyměnit nebo nádobu odstavit. Hodí se kulový kohout pro stlačený vzduch.
Bezpečný provoz a péče
S nádobou dostanete prohlášení o shodě. Uschovejte ho: obsahuje identifikační údaje nádoby a na druhé straně návod k použití a údržbě. Najdete v něm také nejmenší přípustnou tloušťku pláště a dna. Když koroze stěnu ztenčí pod tuto hodnotu, nádoba se dál používat nesmí.
Uvnitř je nádoba z holé oceli a z vlhkého vzduchu se v ní sráží voda. Vypouštějte ji pravidelně, ať nádobu nerozežírá zevnitř.
Jak se nádoby vyrábějí
Malé nádoby vyrábí italská skupina Baglioni, která má osm výrobních firem v Evropě, USA a Číně. Na svařování má robotizovaná pracoviště. Před lakováním se povrch chemicky očistí nebo opískuje, prášková barva se nanáší elektrostaticky v lakovací kabině a vytvrzuje se v peci. Hotové nádoby se balí do fólie a s každou dostanete prohlášení o shodě.
Potřebujete víc vzduchu? Pokračujte na nádoby od 100 do 720 litrů, nebo se vraťte do celé nabídky tlakových nádob.
Ventilek radí
Než nádobu objednáte, vezměte metr. Při náhradě staré nádoby rozhoduje průměr, délka a místo, kde má přípojky — všechno máte v tabulce u každé velikosti. Pojistný ventil a ventil na kondenzát rovnou přiobjednejte nové.
- Jsou v balení pojistný ventil a manometr?
- Ne. Nádoby se dodávají bez armatur, jen s prohlášením o shodě. Pojistný ventil, manometr a ventil na kondenzát se objednávají zvlášť.
- Jaký je rozdíl mezi VHP a VLP?
- VHP stojí na dvou podstavcích s otvory pro šrouby, VLP je hladký válec bez nohou k vestavbě. Průměr, délku i velikost přípojek mají stejné, VLP je o kilogram lehčí.
- Můžu nádobu použít na dusík?
- Ano. Nádoby jsou určené pro stlačený vzduch a dusík.
- Na jaký tlak jsou nádoby?
- Nejvyšší pracovní tlak je 11 bar u všech velikostí, pracovní teplota −10 až +100 °C. Pojistný ventil proto nastavte nejvýš na 11 bar.
- Nahradí malá nádoba prorezlou nádrž kompresoru?
- Jen pokud na nádrži nestojí agregát. Malé nádoby nemají konzoly pro motor ani pístovou hlavu. U kompresoru s oddělenou nádrží porovnejte s tabulkou průměr, délku a polohu přípojek.
Vyrobeno podle směrnice 2014/29/EU pro jednoduché tlakové nádoby (SPVD). Médium: stlačený vzduch a dusík. Pracovní teplota −10 až +100 °C.
