Tlakové nádoby pro kyslík 500 až 5 000 l
Stojaté tlakové nádoby pro kyslík od 500 do 5 000 litrů na 11 a 12 bar. Jsou určené pro kyslík a další tekutiny skupiny 1 s výjimkou vodíku a snesou mráz do −20 °C.
Vyrábí je italská skupina Baglioni z uhlíkové oceli podle směrnice 2014/68/EU pro tlaková zařízení (PED). Zvenku je chrání bílý práškový lak RAL 9010, uvnitř vypalovaný epoxidový nátěr ALM.
Kyslíková řada a nádoby do −20 °C
Bílý lak a nátěr ALM

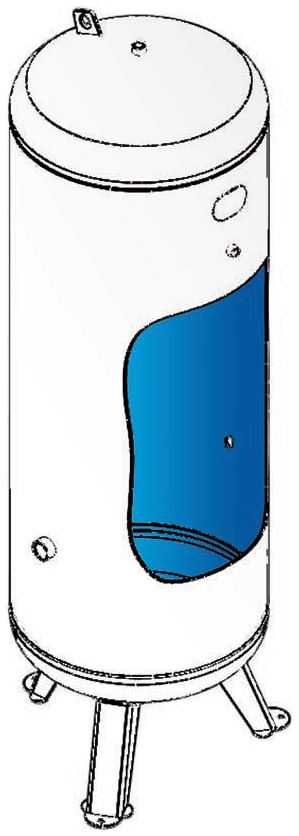

Kyslíkové nádoby mají vždy zvenku bílý lak RAL 9010 a uvnitř epoxidový nátěr ALM. Řada do −20 °C se vyrábí v modrém laku, pozinkovaná nebo s nátěrem ALM.
Od 500 litrů
Kyslíková řada začíná nádobou 500 l na 11 bar, ostatní velikosti jsou na 12 bar. Nádoby od 1 000 do 10 000 l najdete i mezi tlakovými nádobami do −20 °C a pro tekutiny skupiny 1.
Do mrazu
Nádoba 500 l snese −20 až +50 °C, větší −20 až +80 °C. Postavit je můžete i venku nebo v nevytápěné hale.
Všechny velikosti
Nádoby jednoho objemu napříč kategoriemi najdete na stránkách 500 l, 1 000 l, 1 500 l, 2 000 l, 3 000 l, 4 000 l a 5 000 l.
| Tlakové nádoby pro kyslík — 500 až 5 000 l | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Objednací číslo | Objem | Tlak | Ø × výška | Světlá výška A | Výška přípojek B / C | Hmotnost | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| VVA500-11-OX | 500 l | 11 bar | Ø 600 × 2 050 mm | 155 mm | 785 / 1 665 mm | 116 kg | 2" | 2" | 2" | – | 3/8" | 2" | 2" |
| VVA1000-12-OX | 1 000 l | 12 bar | Ø 800 × 2 350 mm | 145 mm | 770 / 1 720 mm | 210 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" |
| VVA1500-12-OX | 1 500 l | 12 bar | Ø 1 000 × 2 305 mm | 170 mm | 680 / 1 780 mm | 320 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVA2000-12-OX | 2 000 l | 12 bar | Ø 1 100 × 2 490 mm | 200 mm | 770 / 1 970 mm | 388 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVA3000-12-OX | 3 000 l | 12 bar | Ø 1 200 × 2 990 mm | 140 mm | 830 / 2 250 mm | 594 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVA4000-12-OX | 4 000 l | 12 bar | Ø 1 450 × 2 790 mm | 225 mm | 800 / 2 145 mm | 835 kg | 2" | 3" | 3" | 3/4" | 3/8" | – | 3" |
| VVA5000-12-OX | 5 000 l | 12 bar | Ø 1 450 × 3 390 mm | 225 mm | 800 / 2 745 mm | 962 kg | 2" | 3" | 3" | 3/4" | 3/8" | – | 3" |

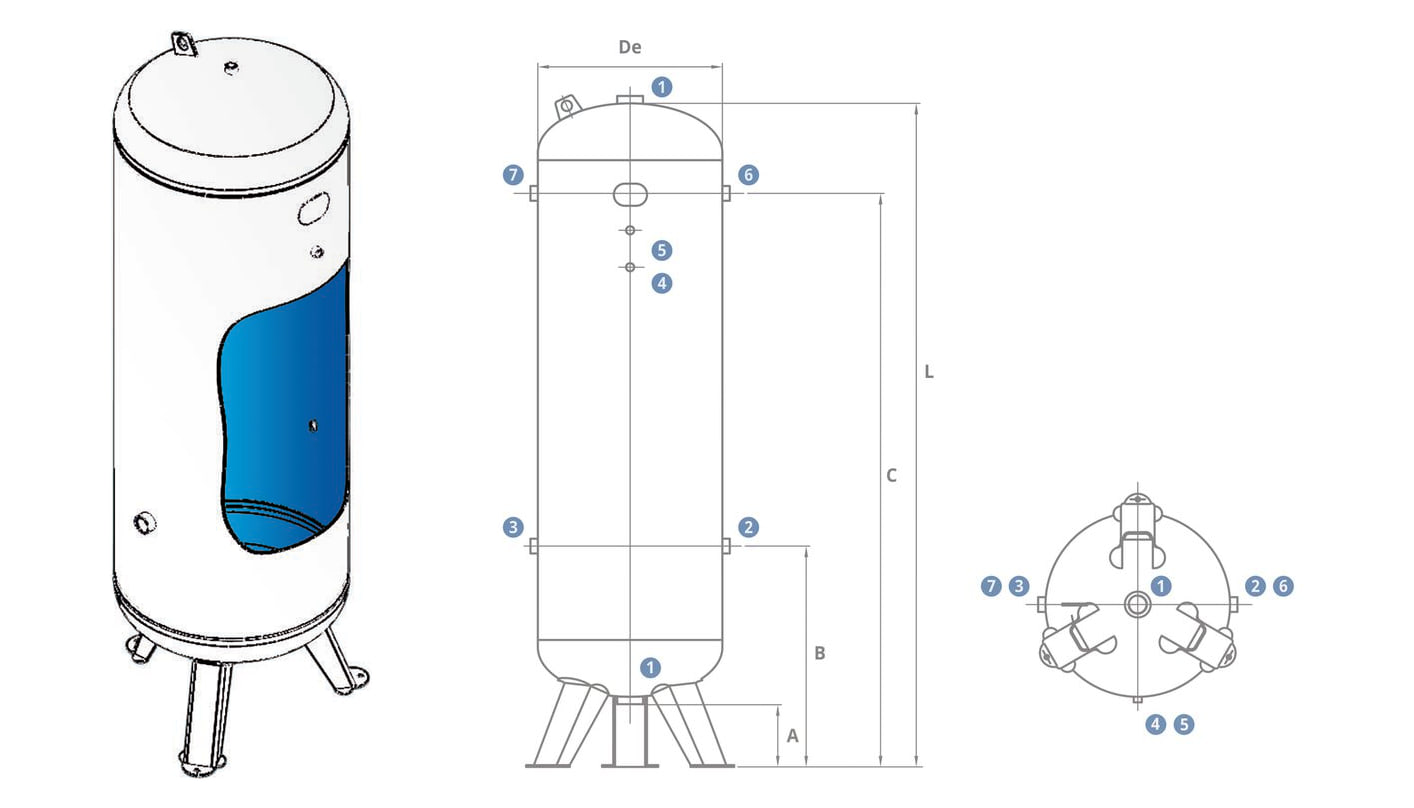

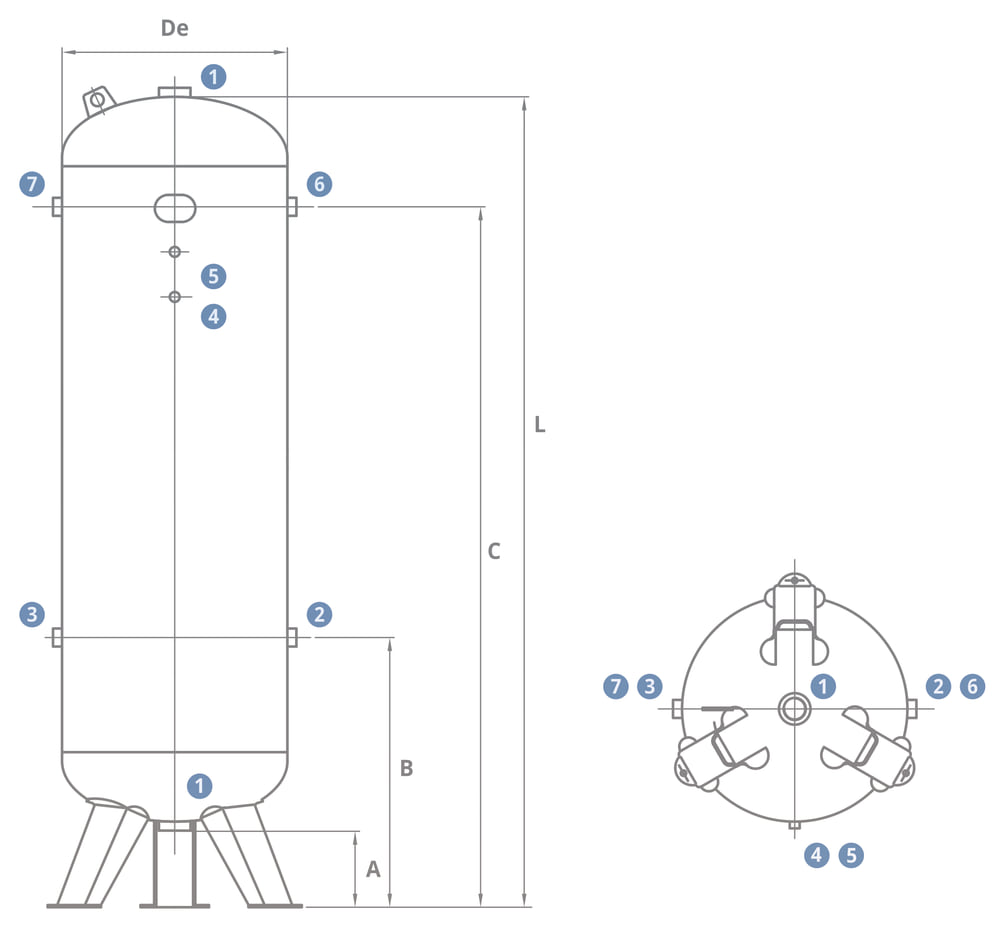

Čísla přípojek odpovídají výkresu, pomlčka znamená, že nádoba dané velikosti přípojku nemá. Světlá výška A se měří od podlahy ke spodní přípojce, B je výška přípojek 2 a 3 a C výška přípojek 6 a 7; nádoby 4 000 a 5 000 l mají ve výšce C jen přípojku 7.
#showmore#
K čemu se hodí
- Zásobník kyslíku. Nádoba drží zásobu kyslíku za generátorem nebo v rozvodu a pokryje nárazový odběr pracovišť.
- Tekutiny skupiny 1. Kromě kyslíku jsou nádoby určené i pro další tekutiny skupiny 1, nikoli však pro vodík.
- Venku i v chladu. Pracovní teplota začíná na −20 °C, takže nádoba může stát i mimo vytápěné prostory.
- Potravinářství. Vnitřní epoxidový nátěr ALM je schválený pro styk s potravinami.
Nádoby nejsou určené pro vodík. Pro stlačený vzduch vyberte běžné vzdušníky.
Armatury a rozvod pro kyslík
Nádoby se dodávají bez armatur. Pro kyslík platí přísnější pravidla čistoty než pro stlačený vzduch.
Bez oleje a maziva
Olej nebo mazivo může v kyslíku vzplanout. Všechny díly, které přijdou do styku s kyslíkem, musí být čisté a bez stop oleje.
Armatury pro kyslík
Pojistný ventil, manometr i kohouty volte výslovně určené pro kyslík. Pojistný ventil smí otevírat nejvýš na tlak nádoby.
Hadice pro kyslík
K rozvodu patří hadice určené pro kyslík, třeba tlakové hadice pro kyslík GOX.
Doprava a umístění

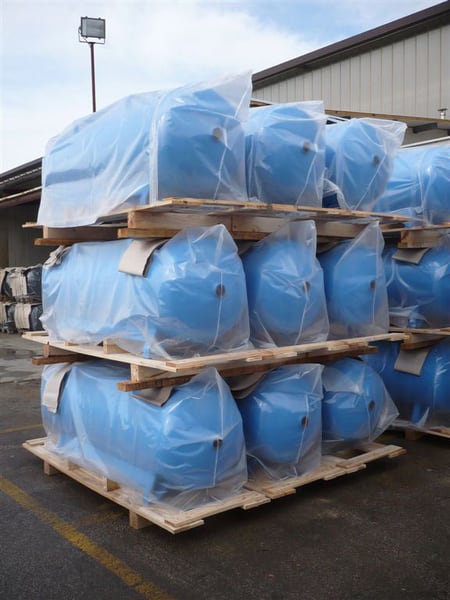

Nádoby váží 116 až 962 kg a jezdí naležato. Na místě se stavějí do svislé polohy jeřábem nebo vysokozdvižným vozíkem, přepravní rozměry každé velikosti najdete na její kartě.
Podklad musí unést hmotnost soustředěnou do patek. Pod patky patří tlumiče vibrací, napevno se nádoba k podlaze ani ke konstrukci nekotví.
Doklady a revize
Nádoby se vyrábějí podle směrnice 2014/68/EU pro tlaková zařízení (PED) a nesou značku CE. Dostanete k nim prohlášení o shodě se štítkovými údaji a návod k použití a údržbě.
Provozovatel musí nádoby nechat pravidelně revidovat: provozní revize jednou ročně, vnitřní revize jednou za pět let a tlaková zkouška zhruba jednou za devět až deset let. Podrobnosti rozebírá článek o povinnostech provozovatele.
Jak se nádoby vyrábějí

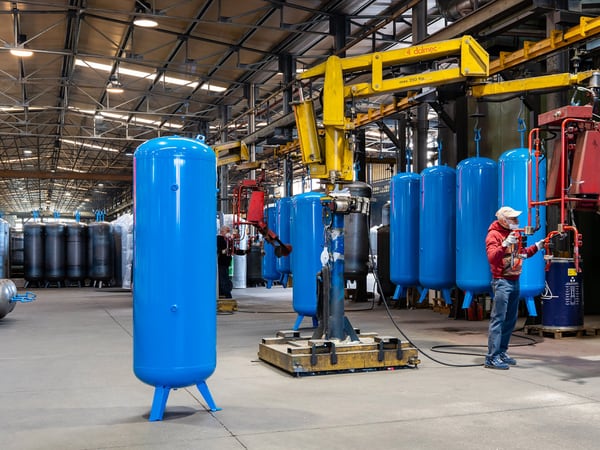

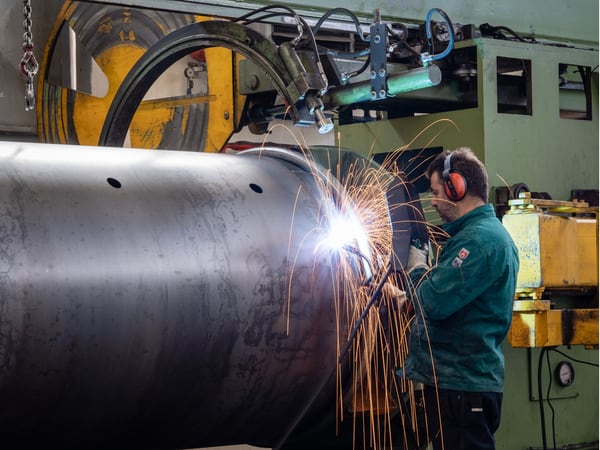

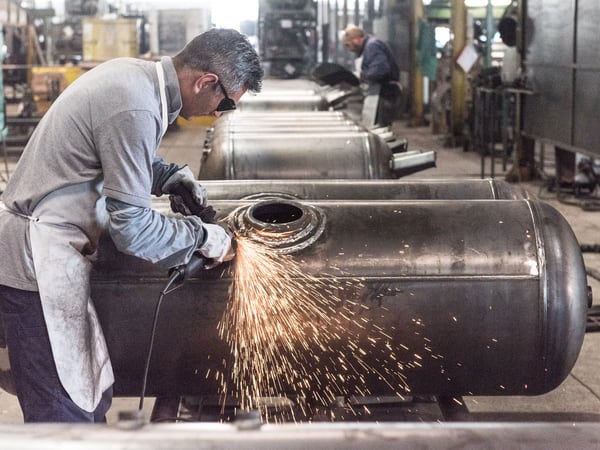

Nádoby vyrábí italská skupina Baglioni. Plášť se stočí z plechu a svary vede automat, nohy a hrdla se přivařují zvlášť. Vnitřek se chemicky umyje a moří, nastříká se epoxidovým nátěrem ALM a vypálí, zvenku dostane nádoba bílý práškový lak RAL 9010.
Provedení na přání

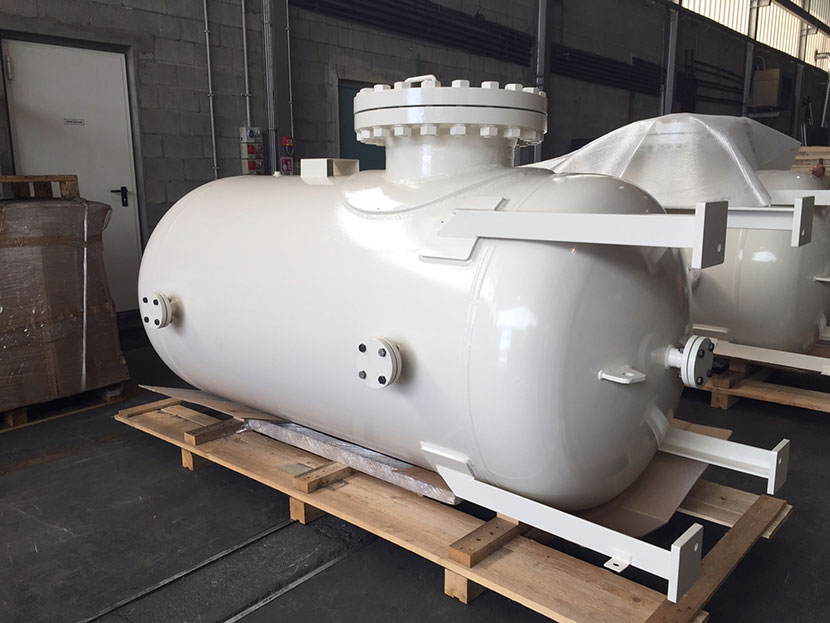

Výrobce na přání dodá i ležaté provedení, ruční otvor 100 × 150 mm, průlez 300 × 400 mm nebo přírubové přípojky.
Pro stlačený vzduch jsou určené tlakové nádoby 1 000 až 3 000 l a celou nabídku ukazuje přehled tlakových nádob.
Ventilek radí
Kyslík a olej nikdy dohromady. I malá stopa oleje nebo maziva může v kyslíku vzplanout. Nádobu, armatury i potrubí montujte čisté a jen s díly určenými pro kyslík.
- Pro jaké plyny jsou nádoby určené?
- Pro kyslík a další tekutiny skupiny 1 kromě vodíku.
- Jaká je pracovní teplota?
- Nádoba 500 l snese −20 až +50 °C, nádoby 1 000 až 5 000 l −20 až +80 °C.
- Čím se liší od nádob do −20 °C?
- Kyslíková řada má vždy bílý lak RAL 9010 a vnitřní nátěr ALM a začíná objemem 500 l. Nádoby 1 000 až 3 000 l mají stejné rozměry i přípojky jako nádoby do −20 °C na 12 bar.
- Jaké armatury k nádobě patří?
- Pojistný ventil, manometr a uzavírací kohouty určené pro kyslík, čisté a bez oleje. Nádoby se dodávají bez armatur.
- Má nádoba revizní otvor?
- Standardně ne, všechny přípojky jsou závitové. Ruční otvor nebo průlez dodá výrobce na přání.
- Jak se nádoba dopraví?
- Naležato. Na místě se staví do svislé polohy jeřábem nebo vysokozdvižným vozíkem.
Vyrobeno podle směrnice 2014/68/EU pro tlaková zařízení (PED). Médium: kyslík a tekutiny skupiny 1 kromě vodíku. Pracovní teplota −20 až +50 °C (500 l), −20 až +80 °C (1 000 až 5 000 l).
