Tlakový spínač Condor MDR3/11X-16A pro pístové kompresory 400/50 V/Hz · 3 póly · relé 10,00–16,00 A · max. 11 bar · z výroby 8,0–10,0 bar
Kód: MDR3/11X-16A.svg?676e60b7){kind=small}
Detailní popis produktu
Nejsilnější relé, jaké se k provedení s kostkou dodává. Rozsah 10,00 až 16,00 A sahá až k motorům, u kterých už naráží i samotný spínač — MDR 3 spíná do 7,5 kW. Nad tímhle relé už nejde o velikost ochrany, ale o možnosti spínače.
Kde je strop
Relé zvládne nastavit až 16 A, jenže spínací schopnost MDR 3 je 7,5 kW při 400 V. U strojů blízko téhle hranice je dobré zkontrolovat, jestli výrobce kompresoru nepředepisuje stykač — spínač pak motor neřídí přímo, jen ovládá cívku.
Na strojích nad 7,5 kW se tlakový spínač zapojuje vždycky přes stykač a tahle úvaha odpadá. Hlídání proudu pak dělá motorový jistič, ne relé ve spínači.
Co je v krabici
- Spínací výkon 7,5 kW při 400 V podle normy EN 60947, izolační napětí 690 V.
- Krytí IP 54 — odolnost proti prachu a stříkající vodě ze všech stran.
- Mechanická životnost přes milion sepnutí, nejvýš 120 sepnutí za hodinu.
- Tepelné nadproudové relé ve výbavě, nastavuje se na jmenovitý proud motoru.
- Otočné tlačítko pro ruční zapnutí a vypnutí.
- Teplota vzduchu −5 až +80 °C.
- Připojení 3/8" + 3× 1/4" — jeden vstup a tři výstupy na jedné kostce.
- Z výroby nastaveno na 8,0–10,0 bar, šrouby pod krytem se dá změnit.
Připojení zblízka

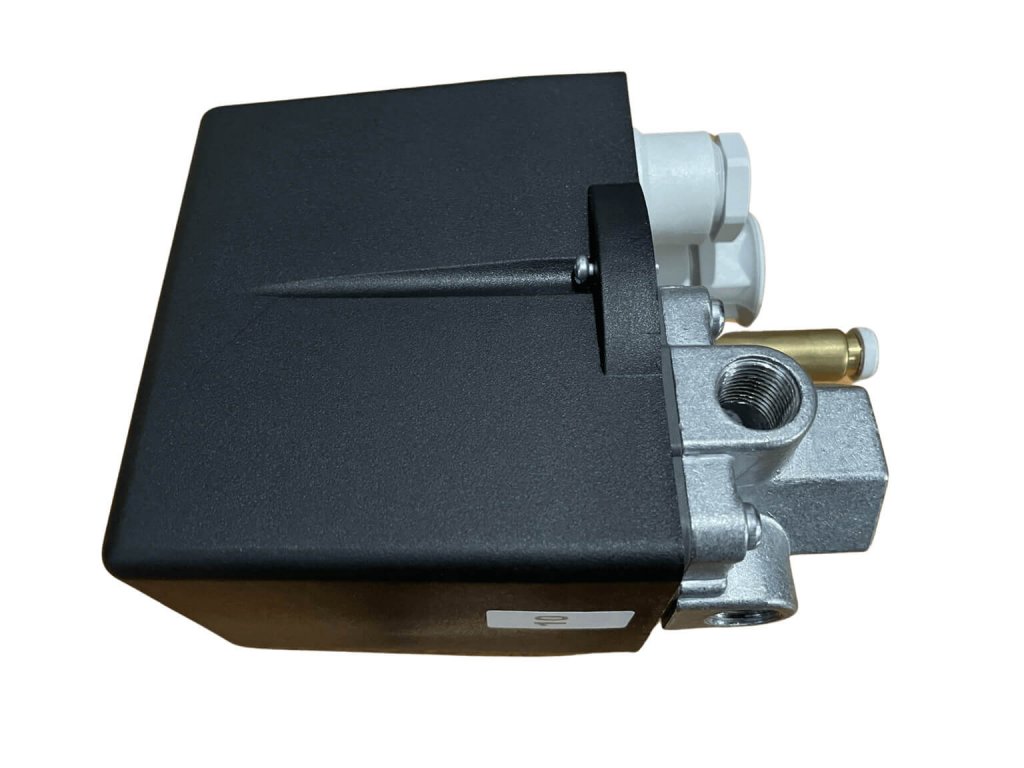

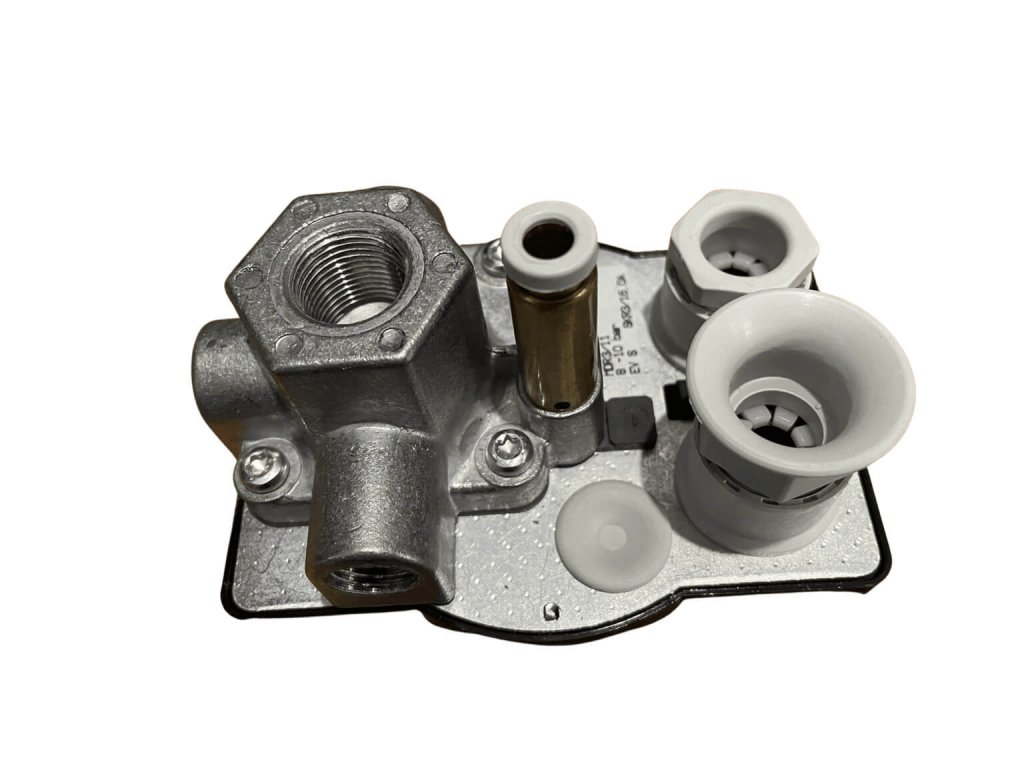

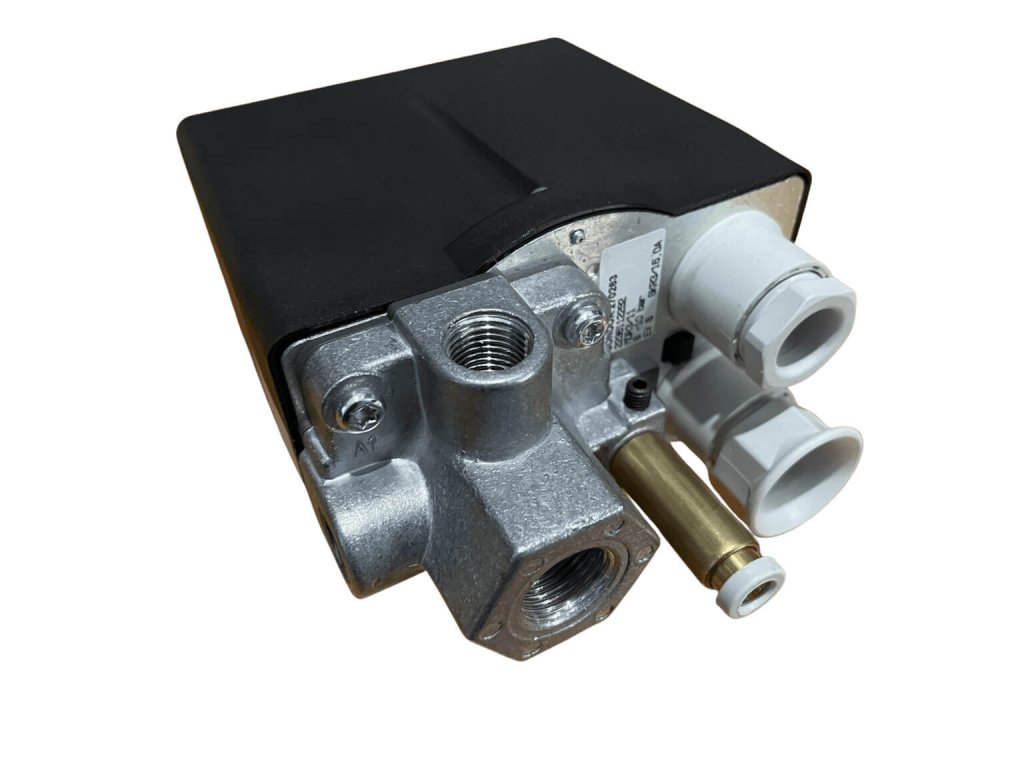

Hliníková kostka s jedním vstupem a třemi výstupy — stejná jako u slabších relé téhle řady.
Čím se liší od sourozenců
Slabší relé mají MDR3/11X-10A a MDR3/11X-6A. Potřebujete-li stejnou sílu bez kostky, je to MDR3/11-16A s jediným závitem 1/4". Nejsilnější relé celé nabídky má MDR3/11-20A.
Ventilek radí
Šestnáct ampér na relé neznamená, že spínač utáhne cokoli. Jeho strop je 7,5 kW — výš se jede přes stykač.
Technické údaje odpovídají listu výrobce a katalogu dodavatele. Spínač musí připojit osoba s odpovídající elektrotechnickou kvalifikací. Tlak se nastavuje pod tlakem a při odpojeném přívodu elektřiny.
Doplňkové parametry
| Kategorie: | Tlakový spínač pro kompresor: presostaty Condor a NE-MA |
|---|---|
| Připojení: | 3/8" + 3 × 1/4" |
| Póly: | 3 |
| Spínací napětí: | 400/50 V/Hz |
| Skladem: | Externí sklad |
| Proud: | 16 A |
| Minimální tlak: | 4,0 bar |
| Maximální tlak: | 11 bar |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Condor je německá rodinná firma z Ennigerlohu ve Vestfálsku, založená v roce 1893. Začínala odstředivkami a dojicími stroji, v roce 1935 ale získala první patent na světě na membránový tlakový spínač pro automatické řízení čerpadel. Z té doby pochází i název řady MDR.
Tlakový spínač hlídá tlak ve vzdušníku: při poklesu sepne motor, po dosažení horní hranice ho vypne. U nás najdete jednofázové spínače MDR 1 a MDR 2 na 230 V a třífázové MDR 3 na 400 V s nadproudovým relé, v provedení do 11 i do 16 bar.
Německý výrobce od 1893Který Condor na jaký kompresor
MDR 1 — jednofázový do 4,0 kW
Silnější spínač na 230 V. Pro jednofázové kompresory s motorem až 4,0 kW.
- odlehčovací ventil ve standardní výbavě
- kostka 3/8″ + 3× 1/4″
- z výroby 8–10 bar, nejvýš 11 bar
MDR 2 — jednofázový do 2,2 kW
Pro menší dílenské kompresory. Z výroby nastavený na nižší tlak 6 až 8 bar.
- vstup 1/4″ a tři výstupy 1/4″
- krytí IP 44
- přes půl milionu sepnutí
MDR 3 X — třífázový s kostkou
Nahradí chybějící vývody na vzdušníku. Kostka má jeden vstup 3/8″ a tři výstupy 1/4″ pro manometr, pojistný ventil a vzduch.
- relé od 2,5 do 16 A
- spíná motor do 7,5 kW
- krytí IP 54, přes milion sepnutí
MDR 3 — třífázový se závitem 1/4″
Náhrada na sériový kompresor. Šroubuje se jediným závitem na vzdušník, který už má vlastní vývody.
- relé od 4 do 20 A
- spíná motor do 7,5 kW
- vývod pro odlehčovací hadičku
MDR 3/16X — vysokotlaký
Jediný spínač v nabídce nad 11 bar. Pro pístové kompresory, které pracují až do 16 bar.
- z výroby 12 až 15 bar
- relé 6,3 až 10 A
- kostka 3/8″ + 3× 1/4″
Nevíte, který spínač vybrat? V kategorii tlakových spínačů je návod podle napětí, proudu motoru a tlaku.
Návod na výběr spínačeSpínače Condor vedle sebe
| Napětí, výkon, relé, připojení a tlak | |||||
|---|---|---|---|---|---|
| Typ | Napětí | Spíná motor do | Nadproudové relé | Připojení | Vypínací tlak |
| MDR 1/11 | 230 V | 4,0 kW | bez relé | 3/8″ + 3× 1/4″ | do 11 bar |
| MDR 2/11 | 230 V | 2,2 kW | bez relé | 1/4″ + 3× 1/4″ | do 11 bar |
| MDR 3/11 | 400 V | 7,5 kW | 4–20 A | 1× 1/4″ | do 11 bar |
| MDR 3/11X | 400 V | 7,5 kW | 2,5–16 A | 3/8″ + 3× 1/4″ | do 11 bar |
| MDR 3/16X | 400 V | 7,5 kW | 6,3–10 A | 3/8″ + 3× 1/4″ | do 16 bar |
Číslo za MDR neznamená výkon: MDR 1 je silnější než MDR 2. Relé 2,5–4 A má jen spínač 09021 pro motory kolem 1,1 kW.
Jak vyměnit tlakový spínač
1. Zjistit motor
Na štítku motoru najděte napětí a jmenovitý proud. Na 230 V patří MDR 1 nebo MDR 2, na 400 V MDR 3 s relé, do jehož rozsahu proud padne.
2. Vyfotit zapojení
Kompresor odpojte ze zásuvky a vypusťte vzdušník. Než starý spínač odšroubujete, vyfoťte si vodiče, hadičku a připojení.
3. Vybrat připojení
Měl starý spínač kostku se čtyřmi závity, vyberte provedení s písmenem X. Má-li vzdušník vlastní vývody, stačí jediný závit 1/4″.
4. Nastavit tlak
Tlak nastavte šrouby pod krytem při odpojené elektřině, vypínací tlak nikdy nad otevírací tlak pojistného ventilu. Spínač připojí osoba s elektrotechnickou kvalifikací.
Časté otázky
- Proč je MDR 1 silnější než MDR 2?
- Číslo za zkratkou MDR označuje řadu výrobku, ne výkon. MDR 1 sepne motor do 4,0 kW, MDR 2 do 2,2 kW. MDR 1 má navíc ve výbavě odlehčovací ventil a širší vstup 3/8″.
- K čemu je odlehčovací ventil?
- Po vypnutí vypustí stlačený vzduch mezi hlavou kompresoru a zpětným ventilem. Motor se pak rozbíhá bez protitlaku. Bez něj silnější jednofázový kompresor při dalším startu někdy nenaskočí.
- Co znamená číslo s A v označení MDR 3?
- Je to rozsah nadproudového relé, které hlídá motor. Vybírá se podle jmenovitého proudu ze štítku motoru, ne podle příkonu v kilowattech. Silnější relé slabý motor neochrání, protože se nikdy nespustí.
- Co znamená písmeno X?
- Provedení X má připojovací kostku s jedním vstupem 3/8″ a třemi výstupy 1/4″ pro manometr, pojistný ventil a výstup vzduchu. Provedení bez X má jediný závit 1/4″.
- Jaký tlak spínač zvládne?
- Provedení /11 vypíná nejvýš při 11 barech, MDR 3/16X až při 16 barech. Z výroby je většina nastavená na 8–10 bar, MDR 2 na 6–8 bar a MDR 3/16X na 12–15 bar.
- Co když má motor víc než 7,5 kW?
- MDR 3 spíná motor do 7,5 kW při 400 V. Silnější stroje se zapojují přes stykač: spínač pak ovládá jen jeho cívku a motor hlídá motorový jistič.
Výrobce Condor je certifikovaný podle ISO 9001 a vyrábí i provedení do prostředí s nebezpečím výbuchu; v naší nabídce jsou spínače pro běžné kompresory. Spínač smí připojit jen osoba s elektrotechnickou kvalifikací.
| Výrobní společnost : | Condor-Werke Gebr. Frede GmbH |
|---|---|
| Adresa : | Warendorfer Strasse 47 - 51, 59320 Ennigerloh, Germany |
| E-mail : | info@condor-werke.com |
