Tlakový spínač Condor MDR3/16X-10A pro vysokotlaké kompresory 400/50 V/Hz · 3 póly · relé 6,30–10,00 A · max. 16 bar · z výroby 12,0–15,0 bar
Kód: MDR3/16X-10A.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Vysokotlaké provedení a jediný spínač v nabídce, který jde nad 11 bar. Vypínací tlak se dá nastavit až na 16 bar, z výroby přichází na 12,0 až 15,0 bar. Jinak je to tentýž Condor MDR 3 s kostkou a relé 6,30 až 10,00 A.
Kdy potřebujete šestnáctku
Běžné dílenské kompresory končí na 10 nebo 11 barech a vystačí si s provedením /11. Tohle je pro stroje, které pracují nad jedenáct barů — vysokotlaké pístové kompresory a technologie, kde je vyšší tlak podmínkou.
Nastavený vypínací tlak nikdy nesmí být vyšší než otevírací tlak pojistného ventilu na vzdušníku. U vysokotlakých strojů se tahle kontrola vyplatí dvojnásob.
Co je v krabici
- Spínací výkon 7,5 kW při 400 V podle normy EN 60947, izolační napětí 690 V.
- Krytí IP 54 — odolnost proti prachu a stříkající vodě ze všech stran.
- Mechanická životnost přes milion sepnutí, nejvýš 120 sepnutí za hodinu.
- Tepelné nadproudové relé ve výbavě, nastavuje se na jmenovitý proud motoru.
- Otočné tlačítko pro ruční zapnutí a vypnutí.
- Teplota vzduchu −5 až +80 °C.
- Připojení 3/8" + 3× 1/4" — jeden vstup a tři výstupy na jedné kostce.
- Z výroby nastaveno na 12,0–15,0 bar, šrouby pod krytem se dá změnit.

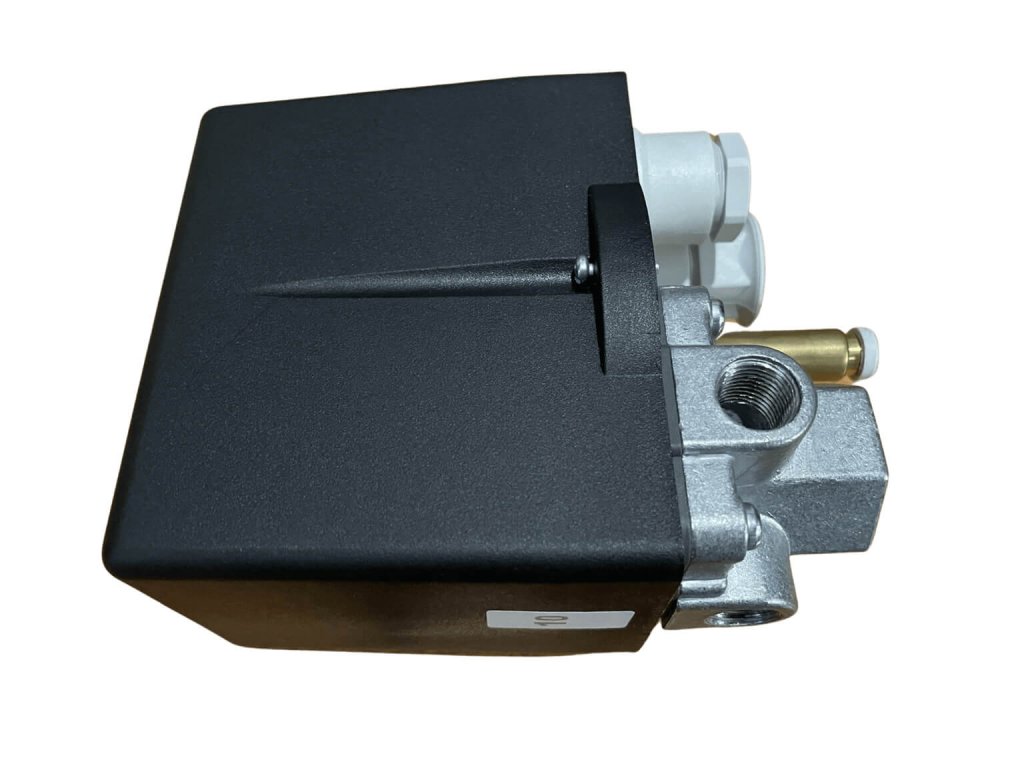

Připojení zblízka
Kostka s jedním vstupem 3/8" a třemi výstupy 1/4", shodná s provedením na 11 bar.
Čím se liší od sourozenců
Na běžné tlaky do 11 bar stačí MDR3/11X-10A se stejným relé. Silnější relé v běžném tlaku má MDR3/11X-16A. Pojistný ventil na vyšší tlak najdete mezi pojistnými ventily.
Ventilek radí
Vypínací tlak nikdy nad otevírací tlak pojistného ventilu. Jinak si z pojistky uděláte hlavní vypínač.
Technické údaje odpovídají listu výrobce a katalogu dodavatele. Spínač musí připojit osoba s odpovídající elektrotechnickou kvalifikací. Tlak se nastavuje pod tlakem a při odpojeném přívodu elektřiny.
Doplňkové parametry
| Kategorie: | Tlakový spínač pro kompresor: presostaty Condor a NE-MA |
|---|---|
| Připojení: | 3/8" + 3 × 1/4" |
| Póly: | 3 |
| Spínací napětí: | 400/50 V/Hz |
| Skladem: | Externí sklad |
| Proud: | 10 A |
| Minimální tlak: | 10 bar |
| Maximální tlak: | 16 bar |
