Vysokotlaké tlakové nádoby 32 a 42 bar
Vysokotlaké tlakové nádoby od 100 do 5 000 litrů na nejvyšší pracovní tlak 32 nebo 42 bar pro stlačený vzduch, dusík, argon, helium, olej i kyslík. Všechny jsou stojaté a každá velikost se vyrábí lakovaná modrou RAL 5015 i pozinkovaná.

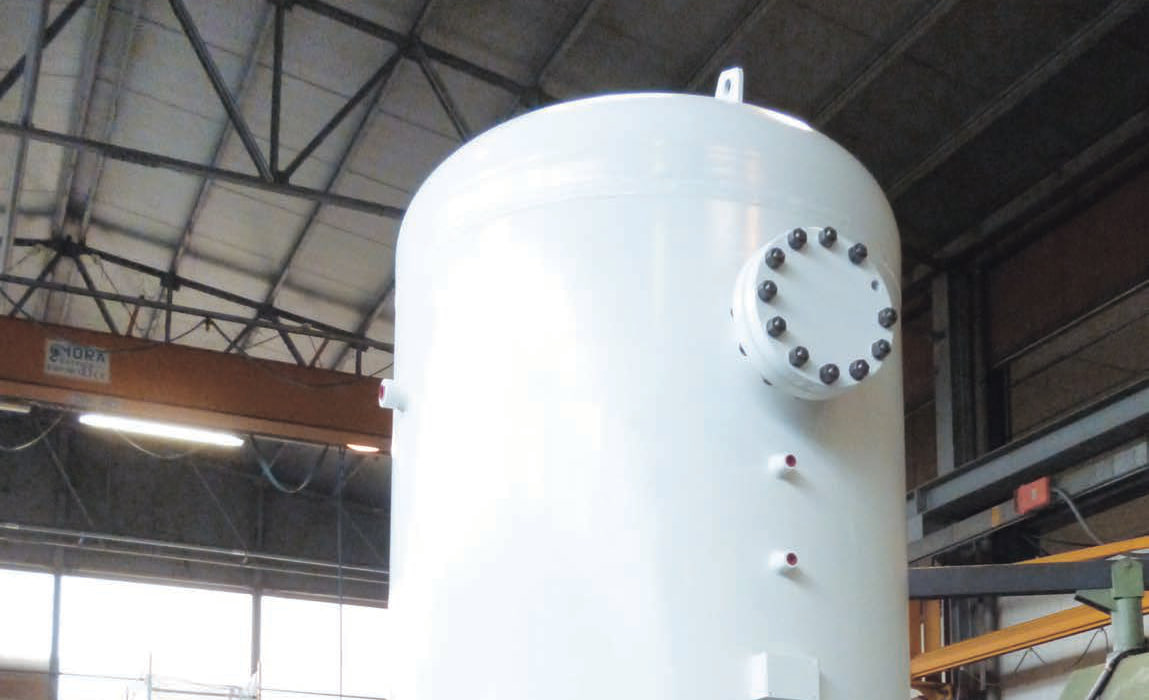

Vyrábí je italská skupina Baglioni z uhlíkové oceli podle směrnice 2014/68/EU pro tlaková zařízení (PED). Na fotce je zakázkové provedení s přírubovým revizním otvorem, standardní nádoby mají jen závitové přípojky.
Lakovaná, nebo pozinkovaná?
Lakovaná (P)
Zvenku práškový lak modré barvy RAL 5015, uvnitř holá ocel. Běžné provedení pro suché a temperované kompresorovny.
Pozinkovaná (G)
Žárově zinkovaná uvnitř i zvenku, takže kondenzát ocel nerozežírá ani zevnitř. Hodí se do vlhkých prostor a k provozům s hodně kondenzátem.
Stejné rozměry
Obě provedení mají stejné rozměry, přípojky i hmotnost. Poznáte je podle třetího písmene objednacího čísla: VVP je lakovaná, VVG pozinkovaná.
Všechny velikosti
Na 32 bar nabízíme devět velikostí od 100 do 5 000 l, na 42 bar deset, navíc s objemem 200 l. Všechny stojí na třech nohách a mají přípojky v obou dnech i na plášti. Další stojaté nádoby najdete na stránce stojaté tlakové nádoby.
| Nádoby na 32 bar — 100 až 5 000 l | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Objednací čísla lakovaná / pozinkovaná | Objem | Ø × výška | Hmotnost | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| VVP100-32 / VVG100-32 | 100 l | Ø 370 × 1 213 mm | 89 kg | 2" | 3/4" | – | 3/8" | 3/8" | – | 3/4" |
| VVP270-32 / VVG270-32 | 270 l | Ø 500 × 1 648 mm | 192 kg | 2" | 1" | 1" | – | 3/8" | 1" | 1" |
| VVP500-32 / VVG500-32 | 500 l | Ø 600 × 2 050 mm | 308 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP1000-32 / VVG1000-32 | 1 000 l | Ø 800 × 2 350 mm | 470 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" |
| VVP1500-32 / VVG1500-32 | 1 500 l | Ø 1 000 × 2 305 mm | 665 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP2000-32 / VVG2000-32 | 2 000 l | Ø 1 000 × 2 740 mm | 1 100 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP3000-32 / VVG3000-32 | 3 000 l | Ø 1 200 × 2 990 mm | 1 535 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP4000-32 / VVG4000-32 | 4 000 l | Ø 1 450 × 2 790 mm | 1 950 kg | 2" | 3" | 3" | 3/4" | 3/8" | 3" | 3" |
| VVP5000-32 / VVG5000-32 | 5 000 l | Ø 1 450 × 3 390 mm | 2 280 kg | 2" | 3" | 3" | 3/4" | 3/8" | 3" | 3" |
| Nádoby na 42 bar — 100 až 5 000 l | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Objednací čísla lakovaná / pozinkovaná | Objem | Ø × výška | Hmotnost | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| VVP100-42 / VVG100-42 | 100 l | Ø 370 × 1 213 mm | 100 kg | 2" | 3/4" | – | 3/8" | 3/8" | – | 3/4" |
| VVP200-42 / VVG200-42 | 200 l | Ø 446 × 1 587 mm | 150 kg | 2" | 1" | – | 1/2" | 3/8" | – | 1" |
| VVP270-42 / VVG270-42 | 270 l | Ø 500 × 1 648 mm | 215 kg | 2" | 1" | 1" | – | 3/8" | 1" | 1" |
| VVP500-42 / VVG500-42 | 500 l | Ø 600 × 2 050 mm | 355 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP1000-42 / VVG1000-42 | 1 000 l | Ø 800 × 2 350 mm | 675 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" |
| VVP1500-42 / VVG1500-42 | 1 500 l | Ø 1 000 × 2 305 mm | 1 100 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP2000-42 / VVG2000-42 | 2 000 l | Ø 1 100 × 2 490 mm | 1 460 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP3000-42 / VVG3000-42 | 3 000 l | Ø 1 200 × 2 990 mm | 1 950 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVP4000-42 / VVG4000-42 | 4 000 l | Ø 1 450 × 2 790 mm | 2 540 kg | 2" | 3" | 3" | 3/4" | 3/8" | 3" | 3" |
| VVP5000-42 / VVG5000-42 | 5 000 l | Ø 1 450 × 3 390 mm | 2 845 kg | 2" | 3" | 3" | 3/4" | 3/8" | 3" | 3" |

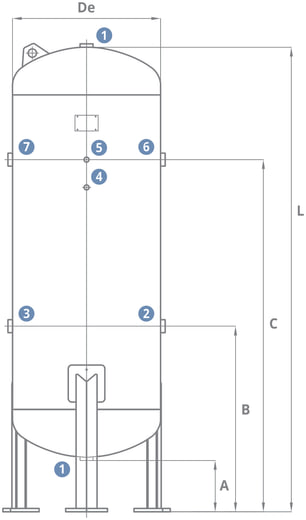

Čísla přípojek odpovídají výkresu, pomlčka znamená, že nádoba dané velikosti přípojku nemá. Přípojka 1 je v obou dnech. Rozměry, přípojky i hmotnost platí pro lakované i pozinkované provedení. Světlá výška A se měří od podlahy ke spodní přípojce, B a C jsou výšky přípojek na plášti nad podlahou.
#showmore#
Čím se liší od běžných nádob
Těžší a pevnější
Vysokotlaká nádoba váží dvakrát až skoro čtyřikrát víc než běžná nádoba stejného objemu na 11 nebo 12 bar. Váhu přidává silnější plášť i dna.
Na stejné místo
Vnější rozměry mají skoro všechny velikosti stejné jako běžné nádoby stejného objemu. Vysokotlaká nádoba se vejde na stejné místo, podlaha ale musí unést víc.
Velké přípojky
Přípojky v obou dnech mají závit 2" už u nejmenší nádoby 100 l. Nádoby 4 000 a 5 000 l mají boční přípojky 3".
K čemu se hodí
- Za kompresorem na 30 bar. Kompresory ABAC Tech ATH na 30 bar se dodávají bez vzdušníku. Nádoba na 32 bar k nim tlakem sedí.
- Pro tlak až 40 bar. Nádoby na 42 bar slouží rozvodům a kompresorům s pracovním tlakem do 40 bar, třeba v PET průmyslu nebo na zkušebních stanicích.
- Vzduch, dusík i jiné plyny. Nádoby jsou určené pro tekutiny skupiny 1 kromě vodíku, takže kromě stlačeného vzduchu a dusíku pojmou argon, helium, olej i kyslík.
- Teplota. Nádoby na 32 bar pracují při −20 až +100 °C, nádoby na 42 bar při −20 až +80 °C.
Vodík do nádob nepatří. U kyslíku musí být pro kyslík určené i armatury, těsnění a maziva, olej ani tuk se s kyslíkem nesmí setkat.
Armatury na vysoký tlak
Nádoby se dodávají bez armatur. Všechno, co na nádobu namontujete, musí vydržet její pracovní tlak 32, nebo 42 bar.
Pojistný ventil
Musí otevírat nejvýš na tlak ze štítku nádoby a odpustit celý výkon kompresoru. Ventily pro stlačený vzduch s nastavením až na 42 nebo 50 bar najdete mezi pojistnými ventily.
Regulátor tlaku
Kde stroje potřebují nižší tlak než nádoba, zařaďte za ni vysokotlaký regulátor tlaku se vstupem až do 200 bar.
Filtrace
Vzduch z vysokotlakého kompresoru čistí vysokotlaké filtry HF do 50 bar, od hrubých filtrů po filtry s aktivním uhlím.
Manometr volte s rozsahem nad pracovním tlakem nádoby, kohouty, šroubení a hadice se jmenovitým tlakem nejméně 32, nebo 42 bar.
Doprava a umístění

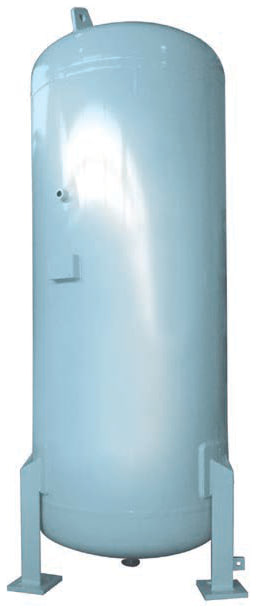

Nádoby váží od 89 kg (100 l na 32 bar) do 2 845 kg (5 000 l na 42 bar). Stojí na třech svislých nohách z ohýbaného plechu s patkami a na horním dnu mají závěsné oko.
Podklad musí unést hmotnost nádoby soustředěnou do tří patek. Pod patky patří tlumiče vibrací, napevno se nádoba k podlaze ani ke konstrukci nekotví.
Doklady a revize
Nádoby se vyrábějí podle směrnice 2014/68/EU pro tlaková zařízení (PED) a nesou značku CE. Dostanete k nim prohlášení o shodě se štítkovými údaji a návod k použití a údržbě.
Provozovatel musí nádobu nechat pravidelně revidovat. Jaké revize a v jakých lhůtách platí, záleží na objemu a tlaku nádoby. Podrobnosti rozebírá článek o povinnostech provozovatele.
Provedení na přání

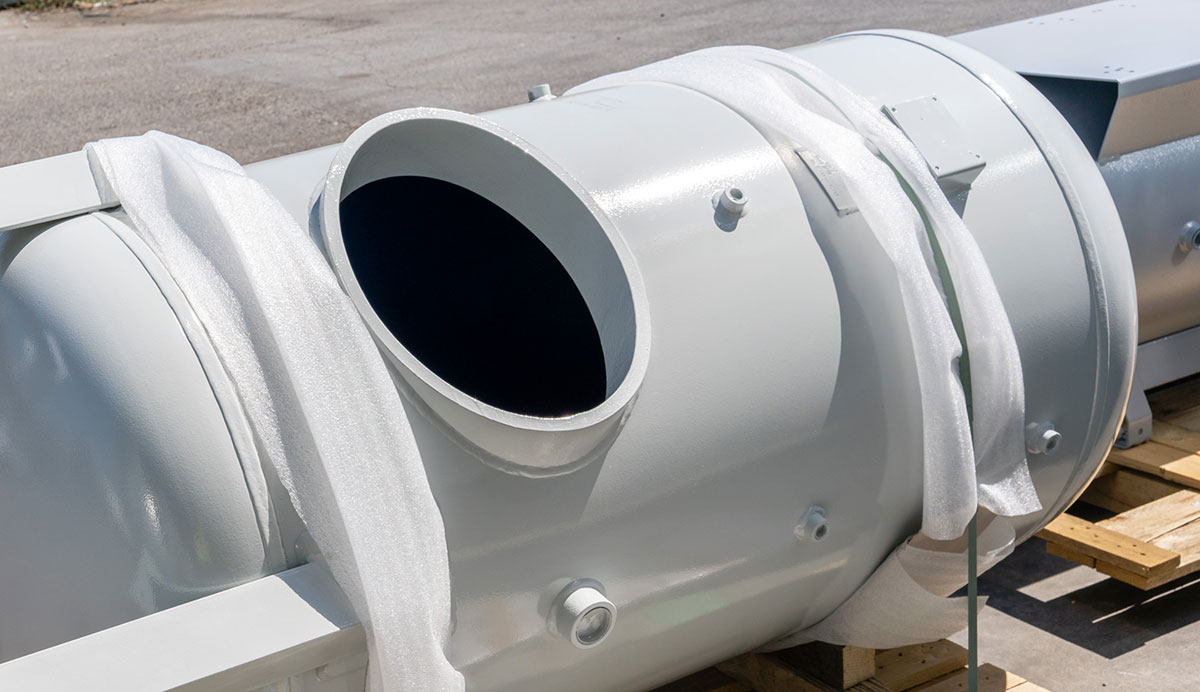

Výrobce na přání dodá nádoby s ručním otvorem 100 × 150 mm nebo průlezem 300 × 400 mm pro vnitřní prohlídku, s přírubovými přípojkami nebo s vnitřním epoxidovým nátěrem ALM.
Pro tlak do 16 bar stačí lehčí a levnější nádoby mezi nádobami 100 až 720 l a nádobami 1 000 až 3 000 l. Celou nabídku ukazuje přehled tlakových nádob.
Ventilek radí
Na nádobu jen armatury na stejný tlak. Pojistný ventil, manometr, kohouty i hadice musí vydržet tlak ze štítku nádoby. Jediný díl na nižší tlak je nejslabší místo celého rozvodu.
- Jaký tlak nádoby snesou?
- Nejvyšší pracovní tlak je 32, nebo 42 bar. Poznáte ho podle konce objednacího čísla: -32 znamená 32 bar, -42 znamená 42 bar.
- Hodí se nádoba na 32 bar ke kompresoru na 30 bar?
- Ano, nádoba je konstruovaná na vyšší tlak, než kompresor dodá. Pojistný ventil musí otevírat nejvýš na 32 bar.
- Pro jaké médium jsou nádoby určené?
- Pro stlačený vzduch, dusík, argon, helium, olej a kyslík, tedy pro tekutiny skupiny 1 kromě vodíku.
- Mohu do nádoby dát kyslík?
- Ano, kyslík patří mezi média, pro která jsou nádoby určené. Armatury, těsnění i maziva ale musí být pro kyslík vhodné, olej a tuk se s ním nesmí setkat.
- Jakou teplotu nádoby snesou?
- Nádoby na 32 bar −20 až +100 °C, nádoby na 42 bar −20 až +80 °C.
- Mají nádoby revizní otvor?
- Standardně ne, všechny přípojky jsou závitové. Ruční otvor 100 × 150 mm nebo průlez 300 × 400 mm dodá výrobce na přání.
- Jaké armatury k nádobě patří?
- Pojistný ventil, manometr a uzavírací kohouty na tlak nádoby. Nádoby se dodávají bez armatur.
Vyrobeno podle směrnice 2014/68/EU pro tlaková zařízení (PED). Médium: stlačený vzduch, dusík, argon, helium, olej, kyslík (tekutiny skupiny 1 kromě vodíku). Pracovní teplota −20 až +100 °C (32 bar), −20 až +80 °C (42 bar).
