Základní filtr HFP-007 – G 1/2", 1 183 l/min 3 mikrony · třída 6 · 50 bar
Kód: HFP-007.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Základní vysokotlaký filtr HFP-007 zachytí pevné nečistoty větší než 3 µm a kapalnou vodu. Má závit G 1/2", průtok 1 183 l/min při 7 bar a pracovní tlak do 50 bar.
Patří do řady vysokotlakých filtrů Omega Air HF: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1/2" (vnitřní trubkový závit) |
| Průtok při 7 bar | 1 183 l/min (71 Nm³/h) |
| Pracovní tlak | 50 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 3 µm |
| Třída ISO 8573-1 | 6-x-x |
| Výměna vložky | nejméně jednou ročně nebo při tlakové ztrátě 350 mbar |
| Vložka | HFP-007V |
| Těleso | hliníkový odlitek s práškovým lakem |
| Výška A | 250 mm |
| Šířka hlavy B | 110 mm |
| Od horní hrany k ose připojení C | 30 mm |
| Volný prostor pod filtrem D | 80 mm |
| Hmotnost | 2,1 kg |
| Objem tělesa | 0,8 l |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | G 1/2" dole |
Těleso a rozměry

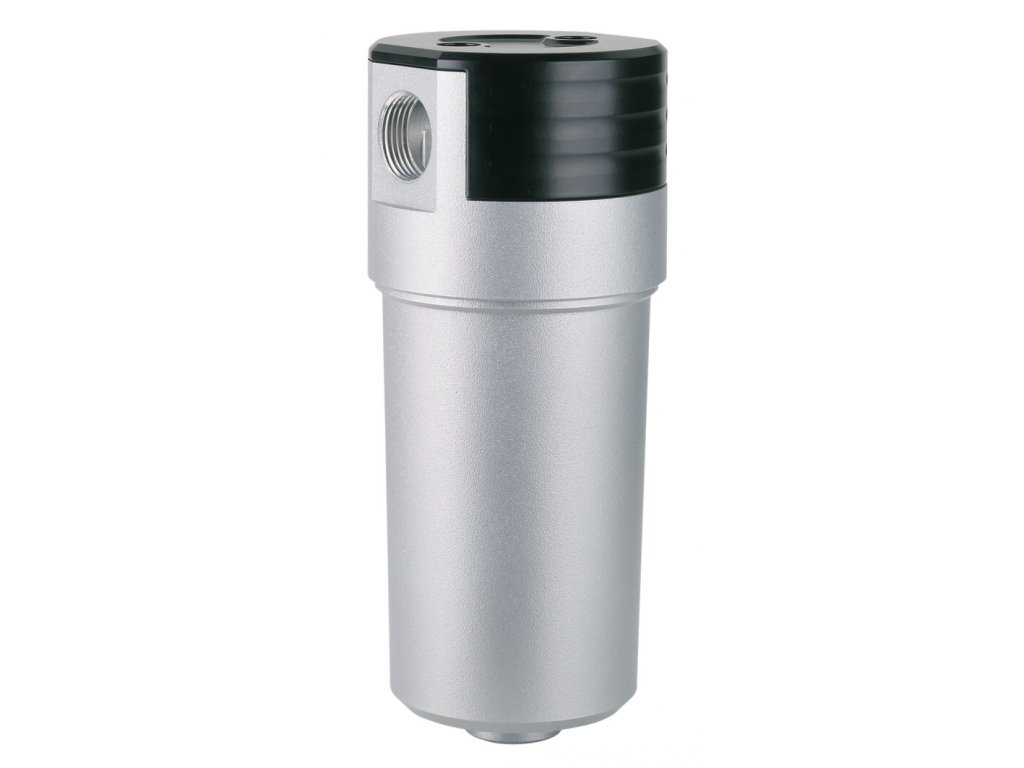

Těleso je z hliníkového odlitku s práškovým lakem, kryt hlavy je z ABS a těsnění z NBR. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází dole závitem G 1/2".
Podle listu výrobce: výška A 250 mm, šířka hlavy B 110 mm, od horní hrany k ose připojení C 30 mm a volný prostor pod filtrem D 80 mm. Hmotnost 2,1 kg, objem tělesa 0,8 l.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru:
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 592 | 887 | 1 183 | 1 633 | 2 070 | 2 520 | 3 111 | 4 590 | 6 069 | 7 548 |
Vložka a příslušenství
Kam ho zařadit
Patří za hrubý filtr nebo na začátek filtrace, před prachový filtr HFR nebo jemný předfiltr HFM.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Základní vysokotlaké filtry stlačeného vzduchu HFP do 50 bar |
|---|---|
| Provedení: | Základní filtr |
| Tlak: | 50 bar |
| Připojení: | 1/2" |
| Rozměry: | 250 × 110 × 30 × 80 mm |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrace: | 3 µm |
| Filtrační vložka: | HFP-007V |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 1 183 l/min |
| Třída kvality - pevné nečistoty: | 6 |
