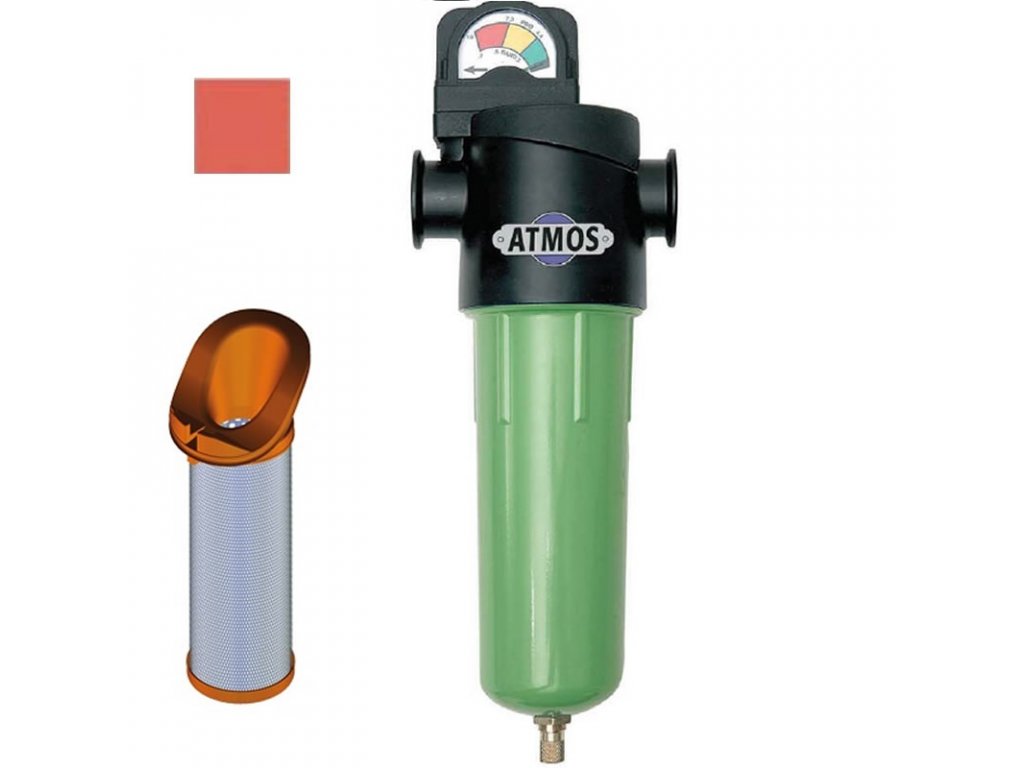

Základní filtr Hankison F04-B-SF – G 1/2", 1 416 l/min 3 mikrony · olej 5 mg/m³ · třída 3-x-5 · 16 bar
Kód: F04-B-SF.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Základní filtr s odlučovačem kapaliny Hankison NGF F04-B-SF odloučí přes 99 % kapalného kondenzátu a zachytí pevné částice větší než 3 µm; zbytkový olej je 5 mg/m³. Má závit G 1/2", průtok 1 416 l/min (85 Nm³/h) při 7 bar a pracovní tlak do 16 bar.
Patří do řady filtrů Hankison NGF: těleso je pro všech pět stupňů stejné, stupeň určuje vložka s barevným víčkem.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1/2" (vnitřní závit) |
| Průtok při 7 bar | 1 416 l/min (85 Nm³/h) |
| Pracovní tlak | 16 bar |
| Teplota vzduchu na vstupu | +2 až +66 °C |
| Zachytí částice od | 3 µm |
| Zbytkový olej | < 5 mg/m³ |
| Třída ISO 8573-1 | 3-x-5 |
| Účinnost odloučení oleje | 50 % |
| Kapalina na vstupu nejvýše | 25 g/m³ |
| Tlaková ztráta nové vložky (suchá / mokrá) | 60 mbar / 70 mbar |
| Výměna vložky | po 6 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar |
| Barva víčka vložky | oranžová |
| Náhradní vložka | SF-04 |
| Indikace zanesení | indikátor tlakové ztráty na hlavě |
| Odvod kondenzátu | automatický plovákový odvaděč |
| Těleso | tlakově litý hliník, chromátovaný, prášková barva |
| Šířka A | 113,6 mm |
| Výška B | 252 mm |
| Od osy připojení k dolní hraně C | 216,4 mm |
| Prostor pod filtrem D | 102 mm |
| Hmotnost | 0,9 kg |
Těleso a rozměry
Těleso je z tlakově litého hliníku, chromátované a chráněné práškovou barvou na bázi polyesteru a epoxidu. Vstup a výstup mají tvar přírub s vnitřním závitem; nádobka má zevnitř žebra, po kterých kondenzát stéká dolů.
Rozměry podle výrobce: šířka A 113,6 mm, výška B 252 mm, od osy připojení k dolní hraně C 216,4 mm a pod filtrem je potřeba volný prostor D 102 mm, aby šla nádobka sundat. Hmotnost 0,9 kg.
Ve výbavě
Filtr se dodává s náhradní vložkou SF-04, indikátor tlakové ztráty na hlavě a automatickým plovákovým odvaděčem kondenzátu.
Ukazatel na hlavě hlídá tlakovou ztrátu vložky: když se vložka zanáší, ztráta roste. Vložku ale měňte i podle času, i když ukazatel ještě nehlásí.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru; tento filtr pracuje do 16 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 892 | 1 062 | 1 246 | 1 416 | 1 600 | 1 954 | 2 336 | 2 647 | 3 016 |
Kdy ho použít
Hodí se tam, kde do vzduchu přichází hodně kapaliny — v rozvodech bez dochlazovače a sušičky, pro dílenský a ofukovací vzduch.
Kam ho zařadit
Patří na začátek filtrace, před prachový filtr PF nebo mikrofiltr HF.
Vložka a údržba
Vložku SF-04 s víčkem barvy oranžová vyměňte po 6 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar.
Filtrační médium
Vložka má patentovaný tvar Venturi-Wave, kterým vzduch vstupuje do vložky bez víření, a hluboké skládané filtrační médium s velkou plochou — vzduch jím prochází s menší tlakovou ztrátou.
Další velikosti najdete mezi filtry stejného stupně, náhradní vložky v příslušenství NGF.
Doplňkové parametry
| Kategorie: | Základní filtry Hankison NGF SF s odlučovačem kapaliny |
|---|---|
| Provedení: | Základní filtr |
| Tlak: | 16 bar |
| Připojení: | 1/2" |
| Rozměry: | 113 × 252 mm |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrace: | 3 µm |
| Filtrační vložka: | SF-04 |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +2 / +66 °C |
| Průtok: | 1 416 l/min |
| Zbytkový olej: | <5 mg/m³ |
| Třída kvality - oleje: | 5 |
| Třída kvality - pevné nečistoty: | 3 |
| Skladem: | Externí sklad |
