Bezpístnicové válce PLS 32 mm
Kód: PLS-32/100 PLS-32/150 PLS-32/200 PLS-32/250 PLS-32/300 PLS-32/350 PLS-32/400 PLS-32/450 PLS-32/500 PLS-32/600 PLS-32/700 PLS-32/800 PLS-32/900 PLS-32/1000 PLS-32/1100 PLS-32/1200 PLS-32/1300 PLS-32/1400 PLS-32/1500 PLS-32/1600 PLS-32/1700 PLS-32/1800 PLS-32/1900 PLS-32/2000 Zvolte variantu.svg?676e60b7){kind=small}
Detailní popis produktu

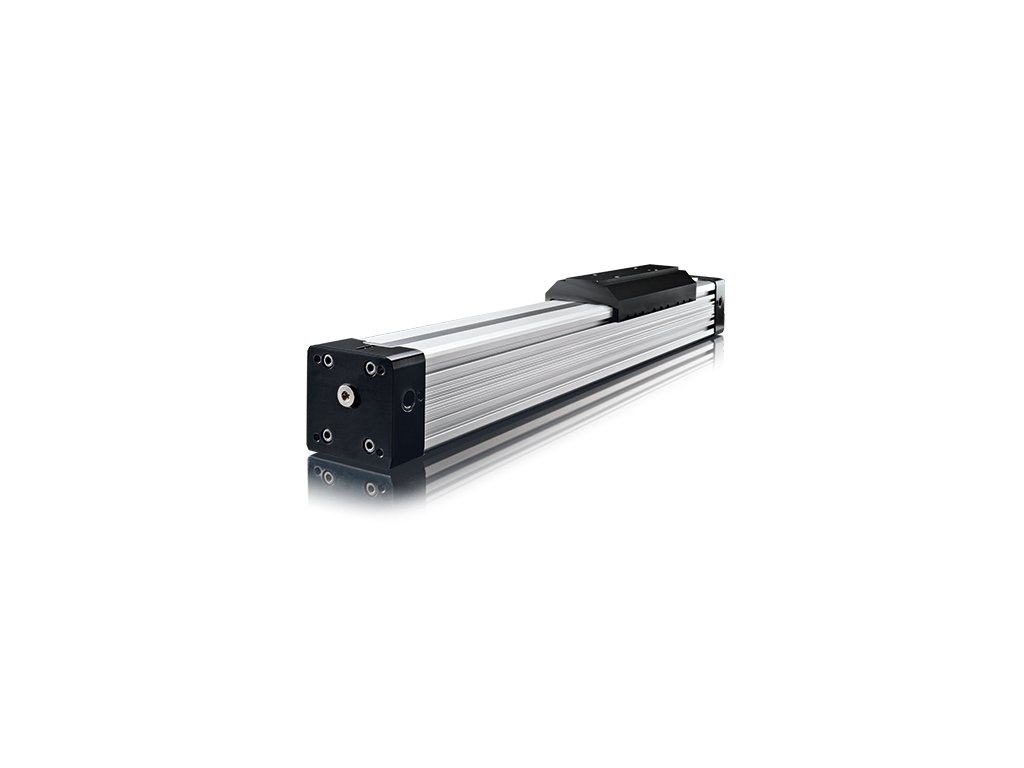

Bezpístnicové válce PLS 32 mm
- průměr 32 mm
- zdvihy 100-5700 mm
- připojení pomocí závitu 1/4"
- tlak 0,5 - 8 bar
- vyrobeno z hliníku

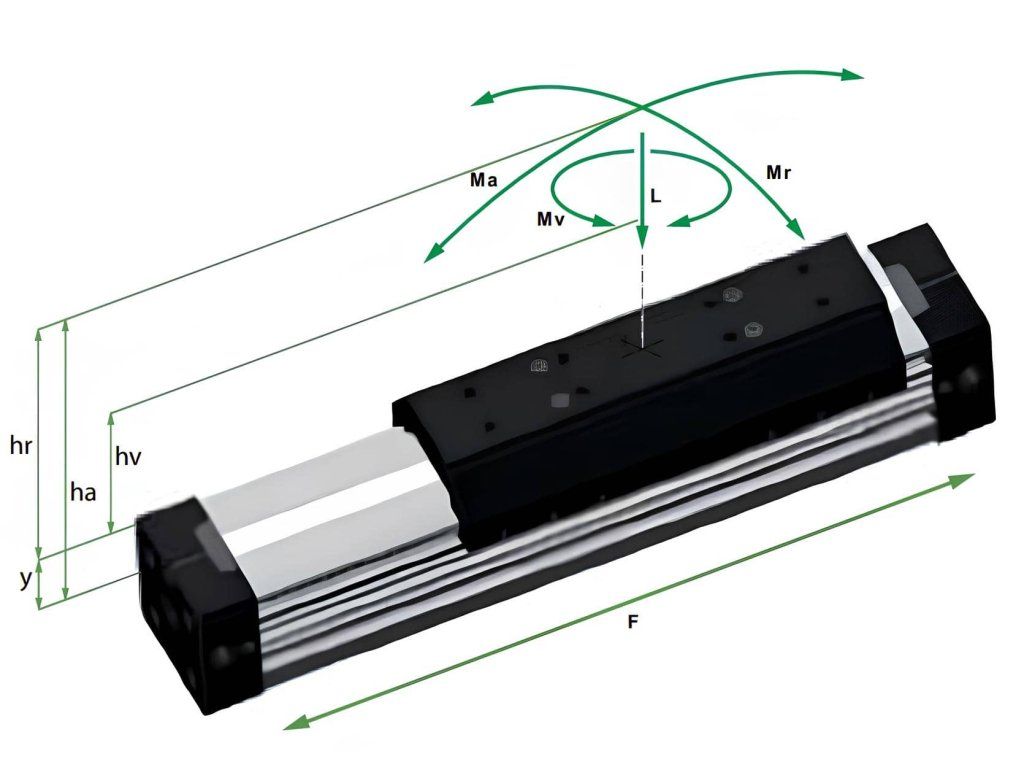

Síly a momenty bezpístnicového válce PLS |
|||||||||||||
|
|
Válec | Tlačná síla pístu při 6 bar |
Maximální zatížení | Max. kroutící moment (Nm) |
Max. ohybový moment (Nm) | ||||||||
| N | N | centrální | axiální | radiální | |||||||||
| Pr. | Y | F | L | Mv | Ma | Mr | |||||||
| 32 | 18 | 420 | 760 | 39 | na dotaz | 15 | |||||||
| 40 | 22 | 640 | 1 330 | 99 | na dotaz | 35 | |||||||
| 50 | 28 | 1 000 | 1 660 | 170 | na dotaz | 58 | |||||||
| 63 | 36 | 1 550 | 2 700 | 317 | na dotaz | 105 | |||||||
Doplňkové parametry
| Kategorie: | Bezpístnicové válce pneumatické PLS |
|---|---|
| Provedení: | Dvojčinné válce |
| Tlak: | 8 bar |
| Připojení: | 1/4" |
| Magnet: | s magnetem |
| Materiál pístu: | Hliník |
| Materiál profilu: | Hliník |
| Materiál těsnícího pásu: | nerez |
| Materiál víka: | Hliník |
| Průměr: | 32 mm |
| Teplota: | -10/+55°C |
| Těsnění: | NBR |
| Typ válce: | Bezpístnicové válce (Lintra) |
| Volba zdvihu: | 100-5700 mm |
| Minimální tlak: | 0,5 bar |
Představení značky MEDAN | Bezpístnicové pneumatické válce a pohony
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
MEDAN je německá rodinná firma, založená v roce 1990 v Bempflingenu u Reutlingenu, kde má dodnes centrálu i výrobní závod. Vyrábí pneumatické a elektrické pohony: bezpístnicové válce, otočné pohony, ISO válce, elektrické pohony, filtry a regulátory, armatury i tlakové ventily. Od roku 2016 spolupracuje s tchajwanskou skupinou Mindman a část jejích výrobků zařadila do své nabídky.
U nás najdete bezpístnicové válce MEDAN v pěti řadách a připojovací šroubení pro vakuové přísavky PU. Jezdec bezpístnicového válce jezdí přímo po profilu, pístnice nikam nevyjíždí, a proto válec zabere až o polovinu méně místa než válec s pístnicí.
Německá rodinná firmaŘady bezpístnicových válců MEDAN
Řada PL
Základní válec s plochým jezdcem. Pro běžné lineární přesuny bez velkého bočního zatížení.
- průměr 16 až 40 mm
- síla 110 až 640 N při 6 bar
- teplota −10 až +80 °C
Řada PLF
Plochý jezdec i pro větší průměry. Dvojčinný válec s magnetem do průměru 63 mm.
- průměr 16 až 63 mm
- síla až 1 550 N při 6 bar
- teplota −10 až +80 °C
Řada PLK
Jednostranné vedení jezdce. Vedení zvyšuje odolnost proti bočnímu zatížení a přesnost přesunu.
- průměr 16 až 63 mm
- zatížení jezdce až 7 500 N
- síla až 1 550 N při 6 bar
Řada PLS
Oboustranné vedení jezdce. Válec pro plynulý a přesný chod s vedením po obou stranách.
- průměr 32 až 63 mm
- síla 420 až 1 550 N při 6 bar
- teplota −10 až +55 °C
Řada DUO96
Dva písty pro větší sílu. Robustní válec s dvojicí pístů pro těžší a nepravidelnou zátěž.
- průměr 2× 16 až 2× 32 mm
- síla 200 až 820 N při 6 bar
- zatížení jezdce až 900 N
K válci potřebujete ventil, snímač polohy a šroubení. Válce s pístnicí, snímače, úchyty i tlumiče nárazu najdete v kategorii Válce a příslušenství.
Válce a příslušenstvíŘady MEDAN vedle sebe
| Provedení, průměr, síla a teplota | ||||
|---|---|---|---|---|
| Řada | Provedení | Průměr | Síla při 6 bar | Teplota |
| PL | plochý jezdec | 16–40 mm | 110–640 N | −10 až +80 °C |
| PLF | plochý jezdec | 16–63 mm | 110–1 550 N | −10 až +80 °C |
| PLK | jednostranné vedení | 16–63 mm | 110–1 550 N | −10 až +80 °C |
| PLS | oboustranné vedení | 32–63 mm | 420–1 550 N | −10 až +55 °C |
| DUO96 | dva písty | 2× 16–32 mm | 200–820 N | −10 až +80 °C |
Všechny řady jsou dvojčinné, s magnetem pro snímač polohy a pro tlak 0,5 až 8 bar. Profil, píst i víka jsou z hliníku, těsnicí pás z nerezu.
Jak vybrat bezpístnicový válec
1. Síla
Zjistěte, jakou silou má jezdec táhnout. Sílu při 6 bar pro každý průměr najdete v tabulce u řady.
2. Zatížení a vedení
Když jezdec nese břemeno mimo osu, rozhoduje dovolené zatížení a momenty. Řada PLK s vedením unese na jezdci mnohem víc než PL a PLF.
3. Zdvih
Zdvih vyberete ve variantě výrobku od 100 do 2 000 mm. Válec je jen o něco delší než samotný zdvih, pístnice nikam nevyjíždí.
4. Ventil a snímač
Dvojčinný válec ovládá ventil 5/2. Polohu jezdce hlídá bezkontaktně snímač, který reaguje na magnet v pístu.
Časté otázky
- Jak bezpístnicový válec funguje?
- Píst jezdí uvnitř hliníkového profilu se štěrbinou a táhne jezdec na povrchu. Štěrbinu profilu těsní nerezový pás, takže válec nepotřebuje pístnici.
- Kolik místa bezpístnicový válec ušetří?
- Válec s pístnicí potřebuje k délce těla ještě místo pro vysunutou pístnici. Bezpístnicový válec má jezdec na profilu, a proto zabere až o polovinu méně místa.
- Jaký je rozdíl mezi řadou PLK a PLS?
- PLK má jednostranné vedení jezdce a průměry 16 až 63 mm. PLS má oboustranné vedení, průměry 32 až 63 mm a pracuje do +55 °C. Dovolené zatížení a momenty najdete v tabulce u každé řady.
- Jak dlouhý zdvih může válec mít?
- Na webu volíte zdvih ve variantách od 100 do 2 000 mm. Podle tabulek v kategoriích řad jde u většiny průměrů vyrobit zdvih až 5 700 mm, napište nám.
- K čemu je šroubení MEDAN pro přísavky?
- Připojovací šroubení spojí vakuovou přísavku PU se strojem a utěsní vakuovou větev. Je s vnitřním nebo vnějším závitem M5 až 3/8″.
- Kdo vyrábí válce MEDAN?
- Německá firma MEDAN GmbH, rodinný podnik řízený vlastníky, založený v roce 1990. Centrálu i výrobu má v Bempflingenu u Reutlingenu a válce vyrábí ve vlastním závodě. Od roku 2016 je partnerem tchajwanské skupiny Mindman Industrial.
Síly, momenty a rozměry každé řady najdete v tabulce v její kategorii. Řady PL, PLF, PLK, PLS a DUO96 jsou označení výrobce MEDAN.
| Výrobní společnost : | MEDAN GmbH |
|---|---|
| Adresa : | Auf dem Brühl 6, 72658 Bempflingen, Germany |
| E-mail : | info@medan-gmbh.com |
