Jak správně zapojit hadici: návod krok za krokem

TL;DR:

• Správné zapojení hadic zahrnuje pečlivé upevnění těsnění a upevnění hadice ke zdroji tlaku nebo vody. Chybné připojení vede k úniku vzduchu, poškození zařízení nebo prasknutí hadice pod tlakem. V návodech výrobců, například Makita nebo Electrolux, najdete osvědčené postupy pro pneumatické hadice, zavlažovací systémy i domácí spotřebiče.

Správné zapojení hadice je definováno jako postup, při němž je hadice pevně připojena ke zdroji tlaku nebo vody, těsnění je aktivní a spoj odolá tlakovému rázu bez úniku média. Chybné připojení způsobuje únik vzduchu, poškození zařízení nebo v krajním případě prasknutí hadice pod tlakem. Tento návod pokrývá tři nejčastější situace: pneumatické hadice u kompresorů, zavlažovací hadice v zahradě a odtokové hadice u domácích spotřebičů. Každý postup vychází z technické praxe a návodů výrobců, jako je Makita, Electrolux nebo Beko.

Jak správně zapojit hadici: potřebné nástroje a materiály

Před samotným zapojením hadice je nutné připravit správné nářadí a komponenty. Použití nevhodné spojky nebo chybějícího těsnění jsou nejčastější příčiny úniku po prvním spuštění systému.

Základní nářadí:

• Plochý a křížový šroubovák (pro stahovací spony a svorky)
• Kombinované kleště nebo klíč na přišroubování závitových spojek
• Ostrý nůž nebo řezač hadic pro čistý řez bez otřepů
• Teflonová páska pro závitové spoje v pneumatice i vodovodním systému
• Měřidlo tlaku nebo manometr pro kontrolu pracovního tlaku

Typy hadic a jejich použití:

Pneumatické hadice pro kompresory jsou vyráběny z PVC, polyuretanu nebo pryže. Polyuretanové hadice od výrobců jako Festo nebo Parker jsou lehčí a odolnější vůči oděru než standardní PVC. Pro zahradní zavlažování se používají kvapkové hadice s průměrem 16 mm nebo 20 mm. U domácích spotřebičů jsou standardem hadice z vyztuženého PVC s průměrem 19 mm nebo 22 mm.

Spojovací prvky a těsnění:

Správné zapojení hadice vyžaduje odpovídající rychlospojky, stahovací spony nebo závitové fitinky. Pro pneumatiku jsou nejrozšířenější rychlospojky standardu Euro (typ C), které umožňují připojení a odpojení bez nářadí. Těsnění O-kroužkem nebo plochým těsněním musí být vždy přítomno a nepoškozené. Chybějící nebo opotřebené těsnění způsobuje únik i při zdánlivě správně nasazené hadici.

Bezpečnostní prvky:

Regulátor tlaku a vzduchový filtr jsou součástí každého správně sestaveného pneumatického systému. Regulátor tlaku chrání hadici i příslušenství před překročením maximálního povoleného tlaku. Pro zavlažovací systémy plní stejnou funkci tlakový reduktor na vstupu do sítě.

Profesionální tip: Před nákupem spojek změřte vnější průměr hadice posuvným měřidlem. Nominální průměr na obalu a skutečný rozměr se u levných hadic liší až o 1 mm, což způsobuje netěsnosti.

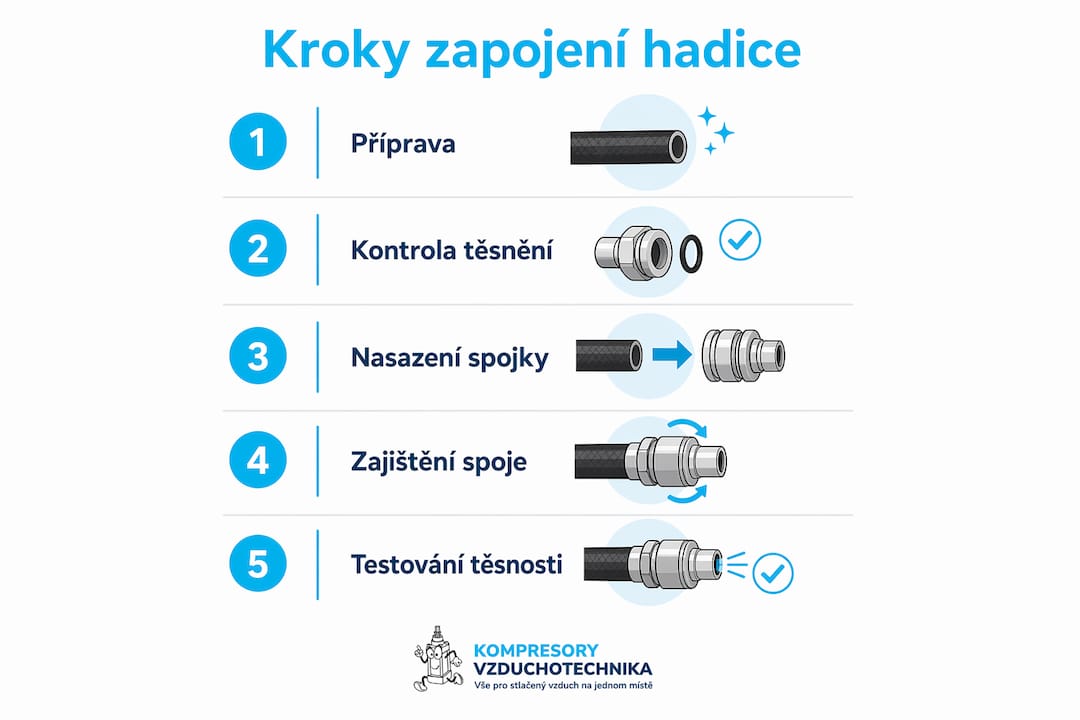

Jak zapojit pneumatickou hadici ke kompresoru krok za krokem

Připojení vzduchové hadice ke kompresoru je postup, který vyžaduje dodržení přesného pořadí kroků. Před připojením hadice je nutné vypnout tlakový spínač do polohy OFF a odpojit kompresor od elektrické sítě. Tento krok eliminuje riziko náhlého spuštění kompresoru během manipulace s hadicí.

Postup připojení vzduchové hadice

1. Vypněte kompresor a odpojte napájení. Přepněte tlakový spínač do polohy OFF a vytáhněte zástrčku ze zásuvky. Nikdy nepracujte s hadicí na kompresoru pod tlakem.
2. Zkontrolujte maximální pracovní tlak hadice. Výstupní tlak regulátoru nesmí překročit maximální povolený tlak hadice a připojeného příslušenství. Hodnotu najdete na štítku hadice nebo v technickém listu.
3. Zkontrolujte stav rychlospojky a těsnění. Prohlédněte O-kroužek v samici rychlospojky. Poškozené nebo ztvrdlé těsnění vyměňte před připojením.
4. Nasaďte hadici na výstupní rychlospojku kompresoru. Zasuňte samce rychlospojky do samice až na doraz, dokud neuslyšíte cvaknutí. Samotné nasazení nestačí: aktivace těsnění nastane až při plném zasunutí konektoru.
5. Připojte pneumatický nástroj na druhý konec hadice. Postup je totožný s připojením ke kompresoru.
6. Zapněte kompresor a nastavte pracovní tlak. Po natlakování vzdušníku nastavte regulátor na požadovaný tlak. Standardní rozsah pro ruční nářadí je 6 až 8 barů.
7. Zkontrolujte těsnost spojů. Naneste na spoje mýdlový roztok nebo použijte detektor úniku. Bubliny signalizují netěsnost, která vyžaduje opětovné připojení nebo výměnu těsnění.

Bezpečnostní upozornění: Při odpojování hadice nejprve snižte tlak v systému na nulu. Po odpojení otevřete vypouštěcí kohout a vypusťte kondenzát z vzdušníku. Kondenzát způsobuje korozi nádrže a při zanedbání zkracuje životnost kompresoru.

Profesionální tip: Hadici veďte mimo průchozí místa a zajistěte ji kabelovými svorkami nebo háčky ke stěně. Volně ležící hadice se zalomí nebo přejede vozidlem, což jsou nejčastější příčiny mechanického poškození v dílnách.

Podrobný přehled typů hadic a jejich parametrů najdete v průvodci výběrem pneumatických hadic pro autoservis a průmyslové aplikace.

Jak zapojit zavlažovací hadici v zahradě pro optimální výsledky

Instalace kvapkové hadice je postup, který při správném provedení zajistí rovnoměrné zavlažování bez přetlaku a mechanického poškození. Chybné napnutí nebo ostrý ohyb hadice způsobí nerovnoměrný průtok nebo prasknutí v místě záhybu.

Příprava a pokládka kvapkové hadice

1. Nechte hadici před pokládkou ohřát. Před instalací nechte hadici asi hodinu na slunci. Ohřátá hadice je pružnější, snáze se klade a nevytváří ostré záhyby, které omezují průtok.
2. Naplánujte trasu a změřte délku. Zakreslete rozmístění řad a změřte celkovou délku. Kvapková hadice o průměru 16 mm má maximální doporučenou délku jedné větve 50 až 100 metrů v závislosti na průtoku kapátek.
3. Položte hadici podél řad rostlin. Hadici nenapínejte. Mírná rezerva zabraňuje prasknutí při tepelné roztažnosti v létě.
4. Fixujte hadici kolíky každých 50 až 70 cm. Mechanické poškození a nesprávné uchycení jsou nejčastější příčinou selhání zavlažovacích systémů. Kolíky zabraňují posunutí hadice větrem nebo při práci na záhonu.
5. Na obloucích a rozích použijte kolínka. Ostrý ohyb hadice bez kolínka omezuje průtok a v místě ohybu způsobuje trvalé poškození materiálu.
6. Namontujte T-spoje pro odbočky. T-spoje se zasunují přímo do hadice bez lepidla. Otvor pro T-spoj propíchněte speciálním děrovačem, který je součástí většiny instalačních sad.
7. Uzavřete volné konce záslepkami. Záslepka udržuje tlak v systému a zabraňuje úniku vody na konci větve.

Profesionální tip: Na vstup zavlažovacího systému namontujte filtr na mechanické nečistoty a regulátor tlaku. Filtr, regulátor a záslepky výrazně prodlužují životnost kapátek a zabraňují jejich ucpání.

Srovnání typů zavlažovacích hadic

Zimní údržba zavlažovací hadice

Před příchodem mrazů je nutné systém odvodnit. Správné napětí hadice při pokládce a pravidelné vypouštění vody před zimou zabraňují roztržení hadice mrazem. Postup: uzavřete přívod vody, otevřete záslepku na konci větve a nechte vodu volně vytéct. U delších tras použijte kompresor s nízkým tlakem (max. 2 bary) pro profukování zbytků vody.

Jak připojit hadice u domácích spotřebičů: pračka a myčka

Připojení přívodní nebo odtokové hadice u pračky či myčky nádobí je postup, který nevyžaduje odborné znalosti, ale vyžaduje přesné dodržení pokynů výrobce. Chybné vedení odtokové hadice způsobuje zpětný tok vody nebo únik na podlahu.

Postup připojení odtokové hadice u myčky nádobí:

• Před výměnou hadice odpojte spotřebič od elektrické sítě a uzavřete přívod vody.
• Odtokovou hadici připojte k odtokovému hrdlu myčky a zajistěte stahovací sponou. Sponu dotáhněte šroubovákem, dokud není spoj pevný, ale nepřetahujte.
• Správné umístění vypouštěcí hadice ve vodítku snižuje riziko úniku a zajišťuje efektivní odvod vody. Hadici zasuňte do drážkovaného vodítka na zadní straně spotřebiče.
• Volný konec hadice veďte do sifonu nebo přes okraj dřezu. Výška přehybu musí být minimálně 60 cm nad podlahou, aby nedocházelo k zpětnému nasávání vody.
• Hadici zajistěte stahovacím páskem nebo svorkou ke skříni spotřebiče. Volně visící hadice se při vibracích uvolní ze sifonu.

Profesionální tip: Při výměně hadice u pračky Beko nebo Electrolux zkontrolujte stav plochého těsnění v maticích přívodní hadice. Ztvrdlé nebo popraskané těsnění je příčinou úniku i při správně dotažené matici. Náhradní těsnění stojí koruny a ušetří vám výměnu celé hadice.

Při odpojení staré hadice z pračky nebo myčky počítejte se zbytkovým množstvím vody. Připravte si hadřík nebo mělkou nádobu pod hrdlo. Zbytkové množství vody v hadici pračky může být i několik decilitrů, zejména pokud byl poslední cyklus přerušen.

Klíčové poznatky

Správné zapojení hadice vyžaduje vždy odpojení zdroje tlaku nebo vody, kontrolu těsnění a pevné uchycení hadice v celé délce trasy.

Zkušenosti z praxe: co se v návodech nepíše

Pracuji s pneumatickými systémy řadu let a nejčastější chyba, kterou vidím u začátečníků i zkušených techniků, je záměna nasazení hadice za její správné utěsnění. Hadice vypadá připojená, rychlospojka cvakne, ale těsnění není aktivní, protože konektor nebyl zasunut až na doraz nebo je O-kroužek zdeformovaný. Výsledek: únik vzduchu, který se projeví až při plném pracovním tlaku, ne při ručním testu.

Druhá věc, na kterou se zapomíná, je vedení hadice. Volně ležící hadice na podlaze dílny nebo zahrady je pozvánka k problémům. V dílně přes ni přejede vozidlo nebo ji přiskřípne dveřmi. Na zahradě ji přeřízne sekačka nebo ji přimrzne k zemi. Uchycení kolíky nebo svorkami každých 50 až 70 cm není nadstandard, je to základ.

Třetí chyba je podceňování kondenzátu v pneumatickém systému. Voda ve vzdušníku způsobuje korozi zevnitř a při nízkých teplotách může zmrznout v hadici nebo ventilu. Pravidelné vypouštění kondenzátu po každém delším provozu prodlouží životnost kompresoru i hadic výrazně. U kompresorů s automatickým odvaděčem kondenzátu zkontrolujte funkci odvaděče alespoň jednou za sezónu.

Pokud vybíráte příslušenství, nespoléhejte se na nejlevnější rychlospojky bez značky. Kvalitní spojky od výrobců jako Rectus, Cejn nebo Parker mají přesně definované tolerance a těsnění vydrží tisíce cyklů. Levné kopie se deformují po prvních stovkách připojení a začnou unikat přesně ve chvíli, kdy to nejméně potřebujete.

— Zdeněk

Kompresory a příslušenství pro spolehlivé zapojení hadic

Kompresory-vzduchotechnika nabízí kompletní sortiment pro pneumatické systémy, od kompresorů přes hadice až po spojovací příslušenství.

Pro průmyslové a profesionální aplikace jsou vhodné šroubové kompresory SCR, které zajišťují stabilní tlak a nízkou hlučnost při kontinuálním provozu. Pro stabilizaci tlaku v rozvodech a ochranu hadic před tlakovými rázy jsou určeny tlakové nádoby vzdušníky s objemem až 725 litrů. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru správného příslušenství a pomůže s návrhem vzduchového rozvodu pro dílnu, autoservis nebo výrobní provoz. Navštivte web Kompresory-vzduchotechnika.cz a využijte odbornou podporu při výběru.

FAQ

Jak správně nasadit hadici na rychlospojku kompresoru?

Zasuňte samce rychlospojky do samice až na doraz, dokud neuslyšíte zřetelné cvaknutí. Poté za hadici lehce zatáhněte, abyste ověřili, že je spoj zajištěn a těsnění aktivní.

Jaký tlak nastavit na regulátoru pro pneumatické nářadí?

Standardní pracovní tlak pro ruční pneumatické nářadí je 6 až 8 barů. Výstupní tlak regulátoru nesmí překročit maximální povolený tlak hadice ani připojeného nástroje, který je uveden na štítku zařízení.

Jak zabránit úniku vody u zavlažovací hadice?

Použijte filtr na mechanické nečistoty a regulátor tlaku na vstupu systému. Všechny spoje T-spojů a kapátek zajistěte správným zasunutím a volné konce uzavřete záslepkami.

Co dělat, když hadice u pračky nebo myčky uniká?

Zkontrolujte stav plochého těsnění v maticích přívodní hadice a O-kroužku v odtokovém hrdlu. Poškozené těsnění vyměňte a matici dotáhněte ručně s klíčem, bez nadměrné síly, která by poškodila závit.

Jak odvodnit zavlažovací hadici před zimou?

Uzavřete přívod vody, otevřete záslepku na konci každé větve a nechte vodu volně vytéct. Pro úplné odvodnění delších tras použijte kompresor s tlakem maximálně 2 bary k profukování zbytků vody z hadic.
