Krok za krokem montáž vzduchovodu: kompletní návod

TL;DR:

• Správná montáž vzduchovodu je klíčová pro eliminaci netěsností a hluku. Předem důkladně naplánujte trasu, vyberte vhodné materiály a důsledně proveďte kontrolu těsnosti. Vyvážení systému a přesná dokumentace zajistí dlouhodobou efektivitu a snadnou údržbu.

Montáž vzduchovodu bez jasného postupu vede k netěsnostem, nadměrnému hluku a zbytečným přepracováním. Krok za krokem montáž vzduchovodu vyžaduje přípravu, správný výběr materiálů a precizní provedení každého spoje. Tento průvodce instalací vzduchovodu pokrývá celý proces od naplánování trasy přes samotné spojování dílů až po zkoušky těsnosti a vyvážení systému. Ať pracujete samostatně nebo jako součást montážního týmu, najdete zde konkrétní kroky k montáži vzduchovodu bez zbytečné teorie.

Obsah

• Klíčové poznatky
• Příprava a materiály před montáží
• Krok za krokem průběh montáže
• Technické parametry a návrh trasy
• Kontrola a údržba po montáži
• Pohled z praxe: co rozhoduje o kvalitě montáže
• Vybavení pro montáž vzduchovodů
• FAQ

Klíčové poznatky

Příprava a materiály před montáží

Úspěšná montáž vzduchovodu návod začíná dlouho před tím, než sáhnete po nářadí. Podceněná příprava je příčinou většiny problémů, které se projeví až po dokončení instalace.

Součásti vzduchovodu a materiály

Základní sada pro instalaci zahrnuje potrubí (kruhové nebo obdélníkové), tvarovky (oblouky, odbočky, redukce), závěsy a svorky pro uchycení, těsnící pásku a tmely, regulační klapky a distribuční elementy. Výběr materiálu vzduchovodu závisí na konkrétní aplikaci. Pozinkovaný plech je standardem pro průmyslové instalace. Flexibilní potrubí z hliníku nebo plastů se hodí pro krátké přípojky a napojení na difuzory.

Profesionální tip: Nikdy nepoužívejte flexibilní hadice pro hlavní páteřní rozvody. Způsobují vyšší tlakové ztráty a omezují průtok, zvláště při průměru nad 160 mm.

Nářadí pro montáž

Základní výbava zahrnuje úhlové nůžky na plech nebo úhlovou brusku, nýtovačku, svinovací metr, vodováhu, vrtačku s sadou vrtáků a hmoždinek. Pro práci s pozinkovaným plechem se hodí také pilník na odstranění ostrých hran. Pro přesné napojení na kompresory a pneumatické rozvody využijete pneumatické nářadí M7, které výrazně zrychlí upevňovací práce.

Plánování tras rozvodů

Montáž v podhledech vyžaduje plánování tras tak, aby nekřížily jiné technologie a byl zajištěn přístup k revizním dvířkům. Vzduchotechnika by měla být součástí architektonického projektu od samého začátku, nikoli až při dokončovacích pracích. To platí zejména u instalací s podhledovými systémy, kde dodatečné změny znamenají demontáž celých sekcí.

Při dimenzování potrubí pro obytné místnosti počítejte s průtokem 20 až 40 m³/h na osobu a udržujte hladinu CO2 pod 1000 ppm. Průřez potrubí vybírejte tak, aby rychlost vzduchu nepřekračovala doporučené hodnoty.

Krok za krokem průběh montáže

Tento oddíl popisuje jak sestavit vzduchovod od přípravy prvních dílů až po finální utěsnění. Dodržení pořadí kroků je zásadní.

Příprava a řezání komponent

1. Změřte všechny délky potrubí podle plánové dokumentace. Přidejte 10 mm na každý spoj zasunutý do tvarovky.
2. Potrubí řežte úhlovými nůžkami nebo bruskou. Řez musí být přímý a kolmý.
3. Odstraňte veškeré ostré hrany pilníkem nebo brusným papírem. Ostrá místa poškozují těsnění a představují bezpečnostní riziko.
4. Označte každý díl fixem podle montážního schématu. Při instalaci ve výšce to ušetří čas i nervy.

Spojování a upevnění potrubí

5. Naneste těsnící pásku nebo tmel na vnější obvod hrdla. Těsnění musí pokrýt celý obvod bez mezer.
6. Zasuňte potrubí do tvarovky na plnou hloubku. Pokud hrdlo klade odpor, zkontrolujte rovnost řezu.
7. Spoj zajistěte nýty nebo šrouby v rozteči maximálně 150 mm. U větších průměrů (nad 315 mm) přidejte obvodové příchytky.
8. Celý spoj přelepte hliníkovou páskou přes celou šířku překryvu. Páska musí přilnout k čistému a suchému povrchu.

Profesionální tip: Hliníkovou pásku vždy přitlačte plastovým špachtlí nebo tvrdou kartou. Pouhé přitisknutí prsty nestačí a páska se po čase odlepuje, zvláště při tepelných změnách.

Upevnění k nosné konstrukci

9. Potrubí upevňujte závěsy nebo svorkami v rozteči maximálně 1200 mm u kruhových průřezů do DN 200. U větších průměrů snižte rozteč na 900 mm.
10. Každý závěs musí být kotven do nosné konstrukce, ne pouze do sádrokartonu nebo podhledu.
11. Horizontální úseky upevněte tak, aby byl sklon maximálně 0,5 % směrem k případnému kondenzátnímu odvodu.

Nikdy nezavěšujte potrubí na jiné technologie (elektroinstalace, vodoinstalace). Vibrující vzduchový systém může poškozovat okolní rozvody.

Izolace a závěrečné těsnění

12. Izolaci nanášejte na čisté a suché potrubí. Spoje izolace přelepte hliníkovou nebo izolační páskou bez mezer.
13. Izolace zabrání kondenzaci na chladném potrubí a snižuje hlučnost systému.
14. Po dokončení celé sekce vizuálně zkontrolujte každý spoj. Utěsněné spoje by neměly mít viditelné mezery ani volné okraje pásky.

Pro detailní postup instalace vzduchotechniky doporučujeme prostudovat také praktický postup instalace.

Technické parametry a návrh trasy

Efektivní vzduchotechnika instalace krok za krokem nestojí jen na správných spojích. Záleží také na tom, jak je celý systém navržen.

Doporučené rychlosti a dimenzování

Optimální rychlost vzduchu v distribučním potrubí je přibližně 4 m/s. Při vyšší rychlosti roste hlučnost i tlakové ztráty. Při nižší rychlosti se naopak zvětšují průřezy potrubí a rostou materiálové náklady. Tento kompromis je klíčovým parametrem při dimenzování.

Průřez potrubí se vypočítá ze vztahu: průtok (m³/s) dělený rychlostí (m/s) dává průřez v m². Kruhové potrubí DN 200 zvládne při 4 m/s přibližně 450 m³/h. To je orientační hodnota pro výběr průměru v průběhu průvodce průmyslovým rozvodem vzduchu.

Minimalizace ohybů a délky tras

Krátké trasy a izolované potrubí jsou klíčem k nízké hlučnosti a dobré provozní efektivitě. Každý ohyb představuje odpor přibližně odpovídající 1 až 3 metrům přímého potrubí (podle poloměru oblouku). Při návrhu trasy minimalizujte počet změn směru a preferujte oblouky s velkým poloměrem.

• Vyhněte se ostrým ohybům s úhlem 90° tam, kde lze použít dva oblouky 45°.
• Křížení jiných technologií řešte vždy v projektové dokumentaci, ne improvizovaně na stavbě.
• Přímé sekce delší než 6 metrů rozdělte kompenzátorem pro absorpci tepelné dilatace.

Profesionální tip: Zdokumentujte skutečné provedení tras fotografiemi ještě před zakrytím podhledů. Tyto fotografie jsou neocenitelné při pozdějších opravách nebo rekonstrukcích.

Izolace potrubí

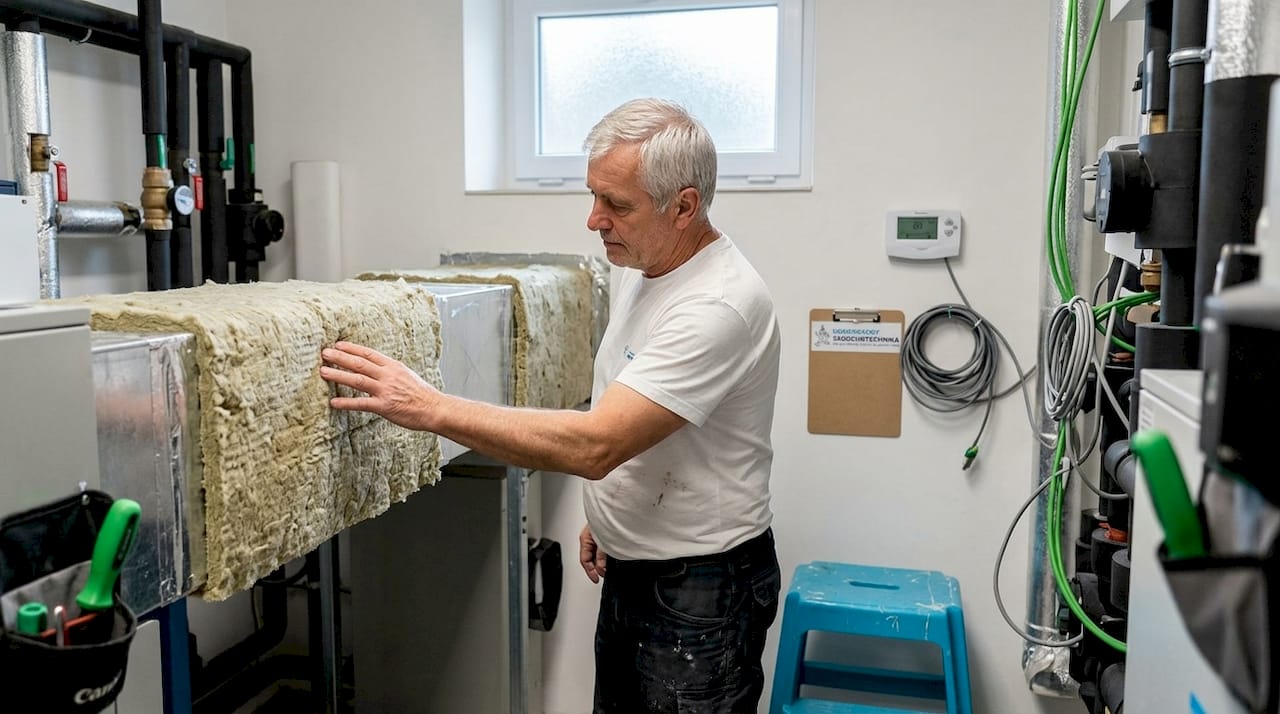

Izolace plní dvě funkce současně: omezuje kondenzaci vlhkosti na studeném potrubí a snižuje přenos hluku do místností. Doporučená tloušťka izolace pro distribučního vzduch je 25 mm minerální vlny nebo ekvivalentního materiálu. Pro potrubí vedené v nevytápěných prostorech zvyšte tloušťku na 50 mm.

Kontrola a údržba po montáži

Zkouška těsnosti a první vyvážení systému jsou povinné kroky každé instalace. Vynechat je znamená riskovat problémy, které se projeví až po zakrytí konstrukcí.

Zkouška těsnosti

Před uzavřením podhledů nebo zakrytím jakékoli části potrubí proveďte tlakovou zkoušku. Zkouška těsnosti před zakrytím je doporučeným postupem, protože opravy v dokončeném interiéru jsou velmi nákladné. Postup zkoušky:

1. Uzavřete všechny distribuční elementy a regulační klapky.
2. Přetlakujte systém na 1,25násobek provozního tlaku.
3. Pomocí detektoru netěsností nebo pěnového roztoku zkontrolujte každý spoj.
4. Netěsnosti okamžitě označte a opravte. Zkoušku opakujte.
5. Výsledek zkoušky zapište do montážní dokumentace s datem a podpisem zodpovědné osoby.

Vyvážení a nastavení systému

Primární a sekundární vyvážení vzduchotechnického systému probíhá ve dvou fázích. Nejprve se vyváží páteřní části systému nastavením regulačních klapek na hlavních větvích. Poté se provádí sekundární vyvážení jednotlivých větví a distribuční elementů podle naměřených průtoků.

• Měřte průtok na každém vyústění anemometrem nebo měřicím nástavcem.
• Porovnejte naměřené hodnoty s projektovými hodnotami. Odchylka by neměla překročit 10 %.
• Nastavení regulačních klapek zdokumentujte (poloha, naměřený průtok, datum).

Profesionální tip: Vyvážení provádějte při plném výkonu ventilátoru. Nastavení při sníženém výkonu neodpovídá reálnému provozu a systém bude po spuštění do plného výkonu nevyvážený.

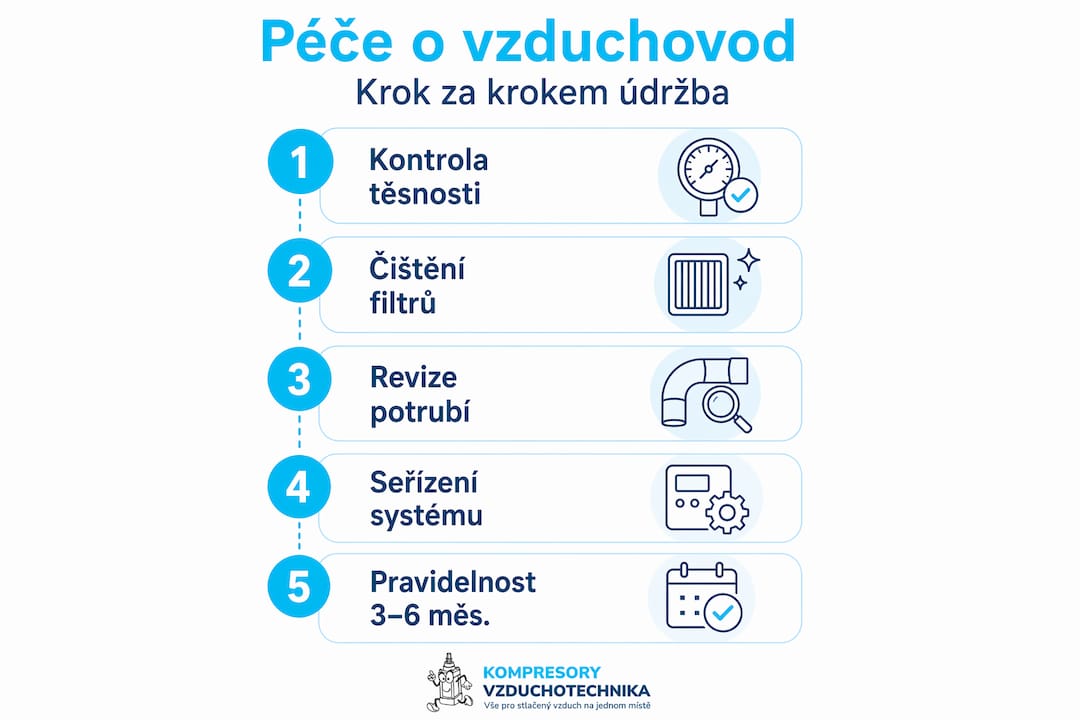

Pravidelná údržba po instalaci zahrnuje čištění filtrů (zpravidla každé 3 až 6 měsíců), vizuální kontrolu stavu potrubí a závěsů a měření průtoků jednou ročně. Vedení servisního deníku výrazně usnadňuje pozdější diagnostiku závad. Doporučujeme také sledovat tipy na optimalizaci spotřeby vzduchu pro snížení provozních nákladů.

Nejčastější problémy po instalaci

Hluk v potrubí nejčastěji způsobuje příliš vysoká rychlost vzduchu nebo nezajištěné potrubí, které vibruje v závěsech. Kondenzace na potrubí signalizuje nedostatečnou nebo poškozenou izolaci. Nevyvážené průtoky ukazují na nesprávně nastavené regulační klapky nebo na chybu v dimenzování. Každý z těchto problémů má jasné řešení, pokud disponujete dobrou montážní dokumentací.

Pohled z praxe: co rozhoduje o kvalitě montáže

Z mé zkušenosti je největším problémem na montážích vzduchovodů nikoli nedostatek technických znalostí, ale nedostatečné plánování a nejasné rozdělení odpovědností v týmu. Viděl jsem projekty, kde se každý spoléhal na to, že trasu zkontroluje někdo jiný. Výsledek byl předvídatelný: potrubí křížilo elektroinstalaci a revizní otvory byly nedostupné za týden po dokončení.

Přesvědčil jsem se, že jasně definovaná odpovědnost za každý krok instalace je stejně důležitá jako samotná technická kvalita provedení. Každý člen týmu by měl přesně vědět, za které sekce potrubí ručí, a každou dokončenou sekci potvrdit podpisem v montážním záznamu.

Druhá věc, která opakovaně rozhoduje o výsledku, je dokumentace. Fotografie skutečného provedení před zakrytím podhledů mi osobně zachránily mnoho hodin práce při pozdějším řešení závad. Klient, který po dvou letech potřebuje najít konkrétní spoj nebo klapku, vám za tyto fotografie bude velmi vděčný.

Konečně: nezanedbávejte zkoušku těsnosti jen proto, že je pod časovým tlakem. Oprava jednoho netěsného spoje za pohledem stojí víc než celá zkouška. Toto platí bez výjimky na každém projektu, bez ohledu na velikost.

— Zdeněk

Vybavení pro montáž vzduchovodů

Kvalitní montáž vzduchovodu vyžaduje spolehlivé nářadí. Kompresory-vzduchotechnika nabízí kompletní sortiment pro montážní profesionály i zkušené hobby montéry.

Pro připojování a dotahování spojů, práci s nýtovačkami nebo pneumatickým nářadím najdete na eshopu sady pistolí Professional KIT určené přímo pro montáž vzduchotechniky. Sady obsahují nástroje pro různé průměry potrubí a typy spojů. Doplňkové pneumatické nářadí M7 urychlí kotvení závěsů a montáž regulačních prvků. Technický tým Kompresory-vzduchotechnika je k dispozici pro konzultace výběru nářadí i pro servisní podporu po instalaci.

FAQ

Jaká rychlost vzduchu je doporučena pro distribuční potrubí?

Doporučená rychlost vzduchu v distribučním potrubí je přibližně 4 m/s. Tato hodnota zajišťuje přijatelnou hladinu hluku a přijatelné tlakové ztráty.

Kdy provést zkoušku těsnosti vzduchovodu?

Zkoušku těsnosti proveďte vždy před zakrytím podhledů nebo jiným uzavřením potrubí. Opravy v dokončeném interiéru jsou výrazně nákladnější než preventivní zkouška.

Jak často čistit filtry vzduchotechnického systému?

Filtry čistěte nebo vyměňujte každé 3 až 6 měsíců v závislosti na míře znečištění prostředí a intenzitě provozu systému.

Co je vyvážení vzduchotechnického systému?

Vyvážení je nastavení regulačních klapek tak, aby průtok vzduchu na každém vyústění odpovídal projektovým hodnotám. Provádí se ve dvou fázích: primární vyvážení páteře a sekundární vyvážení větví.

Jaký průtok vzduchu je dostatečný pro obytné místnosti?

Pro obytné místnosti se doporučuje průtok 20 až 40 m³/h na osobu, přičemž cílová koncentrace CO2 by neměla překračovat 1000 ppm.
