Postup sestavení rozvodu vzduchu: průvodce montáží

Technik právě montuje vzduchotechnické potrubí v dílně.

Stručně:

Správně navržený rozvod vzduchu zajišťuje stabilní tlak a snižuje provozní náklady. Při instalaci je důležité správné dimenzování, sklon a pevné spojení komponent, které lze realizovat moderními bezšroubovými systémy. Kontrola těsnosti a správné uzemnění systému jsou klíčové pro bezpečný a efektivní provoz.

Postup sestavení rozvodu vzduchu je systematický proces zahrnující plánování trasy, výběr materiálu, montáž potrubí a tlakovou zkoušku, jehož výsledkem je spolehlivý a energeticky úsporný systém stlačeného vzduchu. Odborně provedený rozvod vzduchu, označovaný v průmyslu jako rozvod stlačeného vzduchu nebo vzduchotechnická instalace, zajišťuje stabilní tlak na všech odběrných místech a minimalizuje provozní náklady. Moderní spojovací systémy jako RapidLock® nebo lisovací kleště umožňují montáž bez pájení a svařování, čímž výrazně zkracují dobu instalace. Správně navržený a sestavený rozvod vzduchu je základem efektivního provozu každé dílny i průmyslového závodu.

Jaké součásti vzduchové instalace a nástroje jsou potřeba?

Úspěšná montáž rozvodu stlačeného vzduchu začíná kompletním přehledem komponent. Bez správného vybavení nelze dosáhnout těsnosti, požadovaného tlaku ani dlouhé životnosti systému.

Základní komponenty rozvodu

Potrubí: Kompozitní, hliníkové nebo ocelové trubky průměru 15–54 mm podle průtoku a délky rozvodu. Pro dílny jsou nejběžnější nástrčné trubky 15–28 mm.
Spojky a tvarovky: Kolena, T-kusy, redukce a přímé spojky kompatibilní se zvoleným potrubním systémem.
Filtry a jednotky úpravy vzduchu: Odlučovače kondenzátu, filtry pevných částic a regulátory tlaku chrání nářadí a prodlužují jeho životnost.
Sběrače kondenzátu: Umísťují se na nejnižší body rozvodu a na konce slepých větví.
Tlumiče hluku: Snižují hlučnost na odběrných místech. Pozor: ne všechny tlumiče jsou čistitelné, proto je při návrhu nutné počítat s jejich výměnou.
Uzavírací ventily: Na každé větvi pro snadnou izolaci při opravách.
Rychlospojky a hadice: Pro připojení pneumatického nářadí na odběrných místech.

Nástroje pro montáž

Lisovací kleště nebo nástrčný montážní nástroj (podle zvoleného systému)
Vodováha a svinovací metr
Vrtačka, závitník a kotevní materiál
Manometr pro tlakovou zkoušku
Detektor úniku vzduchu nebo mýdlový roztok

Profesionální tip: Zvolte potrubní systém s hladkým vnitřním povrchem. Hladký povrch potrubí snižuje usazování nečistot a tlakové ztráty až o 50 %, což přímo šetří energii kompresoru.

Jak správně navrhnout trasu rozvodu vzduchu?

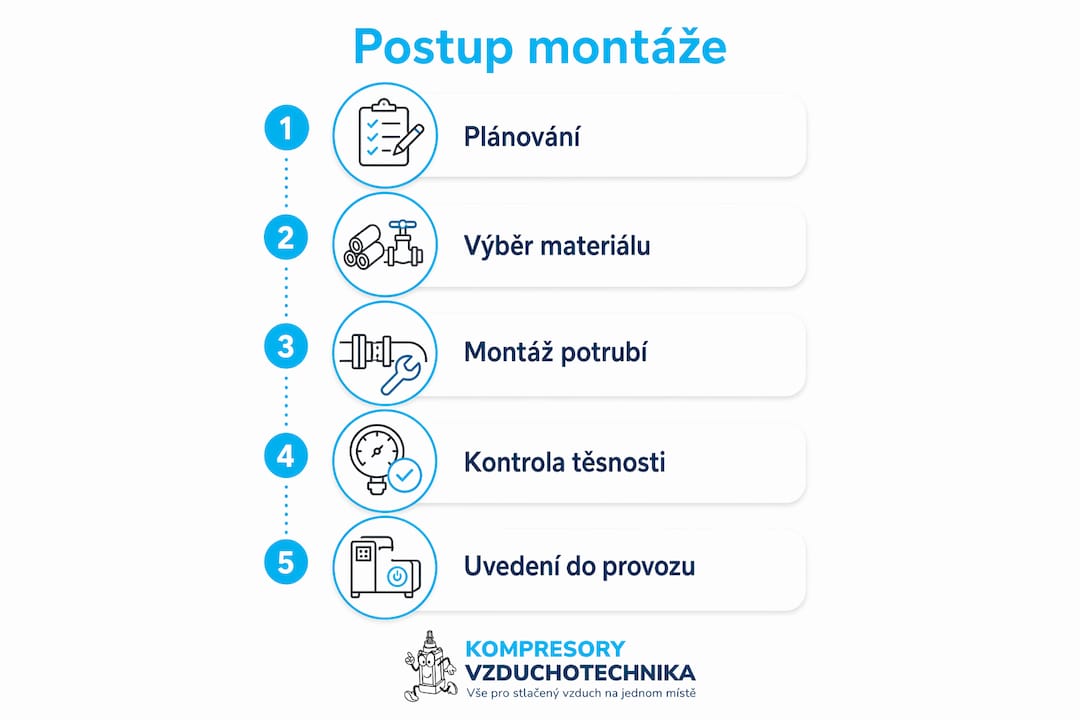

Přehledný návod na montáž vzduchotechniky v krocích

Návrh trasy je nejdůležitější fáze celého procesu sestavení vzduchotechniky. Chyby v návrhu se obtížně napravují po dokončení montáže a dodatečné opravy rozvodů integrovaných do konstrukce jsou finančně i technicky velmi náročné.

Projektant vzduchotechniky rozkresluje návrh vedení potrubí přímo u svého pracovního stolu.

Zásady dimenzování a trasování

Průměr potrubí se volí podle průtoku vzduchu (l/min nebo m³/h), délky rozvodu a přípustné tlakové ztráty. Podhodnocený průměr způsobuje pokles tlaku na odběrných místech a přetěžuje kompresor. Přehled doporučených průměrů podle délky a průtoku:

Délka rozvodu	Průtok do 500 l/min	Průtok 500–1 500 l/min
do 10 m	15–22 mm	28–35 mm
10–30 m	22–28 mm	35–42 mm
nad 30 m	28–35 mm	42–54 mm

Hodnoty jsou orientační. Přesný výpočet závisí na počtu odběrných míst, tlaku a druhu nářadí.

Klíčové konstrukční zásady

Sklon potrubí 1–2 % ve směru proudění vzduchu. Sklon 1–2 % zajišťuje gravitační odvod kondenzátu do sběračů a brání jeho strhávání do nářadí.
Odbočky na horní straně potrubí pod úhlem maximálně 45° ve směru proudění. Správné umístění odboček zabraňuje strhávání kondenzátu a nečistot do připojeného nářadí.
Minimalizace ostrých ohybů. Minimalizace ostrých ohybů a správné dimenzování potrubí snižují tlakové ztráty a zvyšují efektivitu provozu.
Kruhový (uzavřený) rozvod je výhodnější než slepé větve. Vzduch proudí ze dvou stran, tlak je rovnoměrnější a ztráty nižší.
Přístupnost pro údržbu. Každý sběrač kondenzátu, filtr a ventil musí být přístupný bez demontáže jiných částí stavby.

Profesionální tip: Pro odsávací systémy v dílnách platí specifické pravidlo: rozvod do 10 metrů a odbočky s úhlem maximálně 45° ve směru proudění výrazně zvyšují účinnost odsávání pilin a prachu.

Krok za krokem: montáž rozvodu vzduchu od přípravy po spuštění

Přesný postup sestavení rozvodu vzduchu zahrnuje pět fází. Každá fáze navazuje na předchozí a přeskočení jakéhokoli kroku zvyšuje riziko netěsností nebo tlakových ztrát.

Fáze 1: příprava a plánování

Nakreslete půdorys prostoru s vyznačením umístění kompresoru, všech odběrných míst a trasy potrubí.
Zaznamenejte délky jednotlivých úseků a spočítejte celkový průtok vzduchu.
Vyhledejte překážky v trase (nosné zdi, instalace, průvlaky) a naplánujte průchodky.
Stanovte umístění sběračů kondenzátu, filtrů a uzavíracích ventilů.
Připravte kompletní seznam materiálu podle návrhu.

Fáze 2: montáž potrubí a spojů

Moderní lisovací technologie výrazně zrychlují montáž a eliminují potřebu pájení či svařování. Postup montáže nástrčného systému:

Odřízněte trubku na požadovanou délku a odjehlte řez.
Zasuňte trubku do spojky až na doraz (systém zaklapne nebo se zalisuje).
Zkontrolujte správné dosednutí každého spoje vizuálně i tahem.
Upevněte potrubí ke stěně nebo stropu pomocí objímek v intervalech maximálně 1,5–2 m.
Dodržujte navržený sklon 1–2 % po celé délce rozvodu.

Bezšroubové zástrčkové systémy umožňují montáž pouhým zaklapnutím bez pájení či svařování a jsou tlakově odolné do 15 barů. To je zásadní výhoda pro DIY montáže i profesionální instalace v provozu.

Fáze 3: instalace odboček a sběračů kondenzátu

Namontujte T-kusy na horní straně hlavního potrubí pro každé odběrné místo.
Na konec každé slepé větve a na nejnižší body rozvodu instalujte sběrač kondenzátu s automatickým nebo ručním odvodem.
Připojte filtry a jednotky úpravy vzduchu co nejblíže odběrným místům s vysokými nároky na čistotu vzduchu.

Fáze 4: tlaková zkouška a kontrola těsnosti

Uzavřete všechna odběrná místa a natlakujte systém na provozní tlak.
Nechte tlak stabilizovat po dobu minimálně 30 minut.
Zkontrolujte každý spoj mýdlovým roztokem nebo detektorem úniku vzduchu.
Odstraňte všechny zjištěné netěsnosti a zkoušku opakujte.

Fáze 5: uvedení do provozu

Po úspěšné tlakové zkoušce spusťte kompresor, nastavte provozní tlak a ověřte funkci na všech odběrných místech. Zaznamenejte výsledky do provozní dokumentace.

Nejčastější chyby při sestavování rozvodu vzduchu

Chyby v montáži rozvodu vzduchu se projeví okamžitě nebo až po měsících provozu. Znát je předem je výhodou.

Přehled kritických chyb

Podhodnocené dimenzování potrubí. Příliš malý průměr způsobuje pokles tlaku a přetěžuje kompresor. Výsledkem jsou vyšší provozní náklady a kratší životnost zařízení.
Chybný sklon nebo žádný sklon potrubí. Kondenzát se hromadí v potrubí, strhává se do nářadí a způsobuje korozi a poruchy.
Odbočky na spodní straně potrubí. Nečistoty a kondenzát proudí přímo do připojeného nářadí. Správné umístění odboček na horní straně potrubí prodlužuje životnost zařízení.
Zapomenutí na uzemnění systému. V dílenských odsávacích systémech statická elektřina při práci s hořlavými pilinami může vést k požáru. Uzemnění celého systému je bezpečnostní nutnost, nikoli volitelný doplněk.
Nedostatečná dokumentace. Absence podrobné dokumentace komplikuje řešení vad, revize i údržbu. Každá instalace by měla mít výkres skutečného provedení.
Podcenění hygieny tlumičů. Ne všechny tlumiče hluku jsou čistitelné. Při výběru komponent ověřte možnost čištění nebo plánujte jejich pravidelnou výměnu.

Klíčové pravidlo: Netěsnosti v rozvodu stlačeného vzduchu nejsou jen provozní nepříjemností. Úniky vzduchu mohou způsobit výrazné energetické ztráty a přetížení kompresoru. Pravidelná kontrola těsnosti je součástí standardní údržby každého rozvodu.

Klíčové poznatky

Správně sestavený rozvod stlačeného vzduchu vyžaduje přesné dimenzování, sklon potrubí 1–2 %, odbočky na horní straně a tlakovou zkoušku před spuštěním.

Bod	Podrobnosti
Dimenzování potrubí	Průměr volte podle délky rozvodu a celkového průtoku, podhodnocení způsobuje tlakové ztráty.
Sklon 1–2 %	Zajišťuje gravitační odvod kondenzátu a chrání nářadí před vlhkostí a nečistotami.
Moderní spojovací systémy	Bezšroubové nástrčné systémy odolné do 15 barů zkracují montáž a nevyžadují pájení.
Tlaková zkouška	Každý rozvod musí projít tlakovou zkouškou a kontrolou těsnosti před uvedením do provozu.
Dokumentace a uzemnění	Výkres skutečného provedení a uzemnění systému jsou podmínkou bezpečného a udržovatelného provozu.

Zkušenosti z praxe: co se v návodech nepíše

Pracuji s rozvody stlačeného vzduchu řadu let a jedno mě překvapuje stále znovu: většina problémů nevzniká špatnou montáží, ale špatným plánováním. Viděl jsem rozvody, kde montér odvedl technicky bezchybnou práci, ale trasa byla navržena tak, že sběrač kondenzátu skončil za pevnou příčkou. Výsledek? Nedostupný, nečistitelný a po dvou letech plný vody.

Druhá věc, kterou podceňují zejména DIY instalatéři: výběr materiálu podle ceny, ne podle aplikace. Levné hadice a spojky vydrží v garáži s jedním kompresorem roky. V dílně s pěti odběrnými místy a nepřetržitým provozem selžou do šesti měsíců. Investice do kvalitního nástrčného systému se vrátí v první zimě, kdy nebudete řešit kondenzát v rozvodech.

Třetí věc je uzemnění. Většina lidí to vnímá jako formalitu pro elektrikáře. Ale pokud pracujete s pilinami nebo hořlavými látkami a máte plastové potrubí bez uzemnění, riskujete požár. Toto není přehánění, je to fyzika statické elektřiny v suchém prostředí.

Moje doporučení: věnujte návrhu alespoň tolik času jako samotné montáži. Nakreslete si trasu, spočítejte průtoky, ověřte přístupnost každého servisního bodu. Montáž pak proběhne rychle a bez překvapení.

— Zdeněk

Kompresory-vzduchotechnika vám pomůže s celou instalací

Kompresory-vzduchotechnika nabízí kompletní sortiment pro sestavení rozvodu vzduchu, od trubek a spojek po filtry, sběrače kondenzátu a jednotky úpravy vzduchu. Ať navrhujete rozvod pro průmyslový provoz nebo vybavujete domácí dílnu, technický tým Kompresory-vzduchotechnika poradí se správným dimenzováním i výběrem komponent.

Pro rychlou a spolehlivou montáž doporučujeme nástrčné trubky a rozvody průměru 15–28 mm, které jsou kompatibilní s bezšroubovými spojovacími systémy a odolné vůči provozním tlakům běžným v dílnách i průmyslu. Pro větší průmyslové aplikace jsou k dispozici potrubní rozvody 50 mm s výkonem pro náročné provozy. Kompresory-vzduchotechnika zajišťuje také technické poradenství ve fázi návrhu i podporu při montáži.

Časté dotazy

Co je rozvod stlačeného vzduchu?

Rozvod stlačeného vzduchu je potrubní systém, který rozvádí vzduch z kompresoru na jednotlivá odběrná místa v dílně nebo provozu. Skládá se z trubek, spojek, filtrů, sběračů kondenzátu a uzavíracích ventilů.

Jaký sklon potrubí je správný pro odvod kondenzátu?

Doporučený sklon potrubí je 1–2 % ve směru proudění vzduchu. Tento sklon zajišťuje gravitační odvod kondenzátu do sběračů a brání jeho strhávání do nářadí.

Lze sestavit rozvod vzduchu bez pájení?

Ano. Moderní bezšroubové nástrčné systémy umožňují montáž pouhým zaklapnutím trubky do spojky. Tyto systémy jsou tlakově odolné do 15 barů a nevyžadují žádné speciální vybavení ani pájení.

Jak zjistím netěsnosti v rozvodu vzduchu?

Netěsnosti se nejspolehlivěji odhalí tlakovou zkouškou: systém se natlakuje na provozní tlak, nechá se stabilizovat 30 minut a každý spoj se zkontroluje mýdlovým roztokem nebo detektorem úniku vzduchu.

Proč je uzemnění rozvodu vzduchu důležité?

Uzemnění je nutné zejména v odsávacích systémech pracujících s hořlavými materiály, jako jsou piliny nebo prach. Statická elektřina v neuzemněném systému může způsobit požár. Uzemnění celého rozvodu je bezpečnostní požadavek, nikoli volitelný prvek.
