Princip práce pístového kompresoru pro efektivní provoz

TL;DR:

• Znalost vnitřního principu pístového kompresoru je klíčová pro efektivní provoz a předcházení problémům. Správná údržba, volba vhodného typu a dodržování bezpečnostních pravidel prodlužují jeho životnost a snižují náklady. Při správném výběru a péči představuje spolehlivou a ekonomickou volbu v průmyslovém prostředí.

Znát výkon, tlak a objem vzdušníku kompresoru nestačí. Pokud nerozumíte tomu, jak pístový kompresor skutečně pracuje uvnitř, budete jen reagovat na problémy místo toho, abyste jim předcházeli. Správné pochopení pracovního cyklu, funkce ventilů a mechaniky komprese přímo ovlivňuje, jak efektivně stroj využíváte, jak ho správně nastavíte, a jak dlouho vám spolehlivě slouží. Tento článek rozebírá princip práce pístového kompresoru krok za krokem, porovnává ho s alternativami a ukazuje, kde jsou nejčastější provozní chyby.

Obsah

• Základy pístových kompresorů a jejich význam v průmyslu
• Princip práce pístového kompresoru krok za krokem
• Srovnání pístových a šroubových kompresorů
• Údržba, provozní chyby a bezpečnost pístových kompresorů
• Na čem skutečně záleží při výběru a provozu pístového kompresoru
• Jak vám můžeme pomoci s výběrem i servisem pístového kompresoru
• Často kladené otázky

Klíčové Poznatky

Základy pístových kompresorů a jejich význam v průmyslu

Na úvod je důležité porozumět významu a běžným oblastem použití pístových kompresorů. Pístové kompresory patří mezi nejstarší a nejrozšířenější typy strojů pro stlačování vzduchu. Pracují na principu objemové komprese, kdy pohybující se píst mechanicky zmenšuje objem plynu v uzavřeném prostoru. Vedle nich existují šroubové, scroll, lamelové a turbokompresory, z nichž každý má svou typickou oblast nasazení. Definice stacionárního kompresoru jasně vymezuje, kde pístové provedení dominuje a kde nastupují jiné technologie.

Pístové kompresory se uplatňují napříč celou řadou průmyslových odvětví. Najdete je v automobilových dílnách, strojírenských provozech, stavebnictví, potravinářském průmyslu nebo v chemické výrobě. Jejich výhodou je relativně nízká pořizovací cena, jednoduchá konstrukce a dostupnost náhradních dílů. Konkrétní použití kompresoru v praxi zahrnuje pohon pneumatického nářadí, lakování, plnění lahví nebo čištění tlakovým vzduchem.

Klíčové výhody pístových kompresorů v průmyslu:

• Vysoký tlak na výstupu, standardně 8 až 15 bar, u speciálních provedení i více
• Dostupnost servisu a náhradních dílů prakticky kdekoliv v republice
• Nízká pořizovací cena v porovnání s šroubovými nebo scroll kompresory stejného výkonu
• Flexibilita provozu při přerušovaném zatížení bez ztráty účinnosti
• Robustnost konstrukce vhodná pro náročné provozní podmínky

Hlavní omezení pístových kompresorů jsou vyšší hlučnost, vyšší provozní teploty a omezená vhodnost pro nepřetržitý provoz. Stupeň zatížení (duty cycle) bývá u standardních pístových kompresorů 60 až 70 %, což znamená, že stroj potřebuje přestávky na chlazení.

Princip práce pístového kompresoru krok za krokem

Po objasnění obecného významu je čas ponořit se do samotného mechanického cyklu pístového kompresoru. Pracovní cyklus je základem pro pochopení všech provozních vlastností stroje. Každý cyklus se skládá ze čtyř jasně definovaných fází, které se opakují při každém zdvihu pístu.

Čtyři fáze pracovního cyklu:

1. Nasávání (sání): Píst se pohybuje dolů (nebo od válce ven, záleží na orientaci). Tím se zvětšuje objem válce a vytváří podtlak. Sací ventil se otevírá a vzduch z okolí proudí do válce. Výtlačný ventil zůstává uzavřen.
2. Stlačování (komprese): Píst se obrátí a začíná pohyb zpět. Sací ventil se uzavírá. Vzduch je uzavřen v klesajícím objemu válce a začíná se stlačovat. Tlak roste podle Boyleova zákona: při snížení objemu na polovinu se tlak přibližně zdvojnásobí (při konstantní teplotě).
3. Výtlak: Tlak vzduchu v pístu dosáhne hodnoty vyšší, než je tlak ve vzdušníku. Výtlačný ventil se otevírá a stlačený vzduch je vytlačen do potrubí nebo vzdušníku.
4. Expanze mrtvého prostoru: Po uzavření výtlačného ventilu zůstane ve válci malé množství stlačeného vzduchu (mrtvý prostor). Tento vzduch se expanduje při zpětném pohybu pístu, než se otevře sací ventil pro nový cyklus. Velikost mrtvého prostoru přímo ovlivňuje volumetrickou účinnost kompresoru.

Role klíčových součástí:

• Válec: Uzavřený prostor, ve kterém dochází ke kompresi. Materiál, tolerance a chlazení válce určují tepelné a tlakové limity stroje.
• Píst: Pohyblivý prvek měnící objem válce. Pístní kroužky zajišťují těsnost a odvod tepla do stěn válce.
• Ojnice a klikový hřídel: Převádí rotační pohyb elektromotoru na přímočarý pohyb pístu. Kvalita ložisek ojnice je klíčová pro životnost stroje.
• Sací a výtlačný ventil: Jednosměrné ventily řídí tok vzduchu. Jsou to nejnamáhanější součásti kompresoru, provádějí tisíce cyklů za minutu.

Příklady použití pístových kompresorů ukazují, jak velký vliv má správné pochopení pracovního cyklu na výběr vhodného stroje pro danou aplikaci. Správná funkce zpětného ventilu je přitom zásadní jak pro ochranu vzdušníku, tak pro celkovou efektivitu systému.

Fyzikálně se stlačování vzduchu řídí termodynamickými zákonitostmi. V reálném provozu probíhá komprese polytropně, tedy nikoli čistě izotermicky ani adiabaticky. Teplota stlačeného vzduchu výrazně roste. U jednostupňového kompresoru s tlakem 8 bar může teplota na výstupu válce dosáhnout 160 až 200 °C. Proto jsou dvoustupňové kompresory u vyšších tlaků energeticky výhodné, neboť mezichlazení snižuje teplotu vzduchu před druhým stupněm komprese.

Profesionální tip: Pokud výtlačná teplota kompresoru trvale překračuje hodnoty udané výrobcem, prvním krokem diagnostiky je kontrola stavu sacích a výtlačných ventilů. Poškozené nebo ucpané ventily způsobují přehřívání a výrazně snižují volumetrickou účinnost. Výměna ventilů je levnější než oprava poškozených pístních kroužků nebo válce.

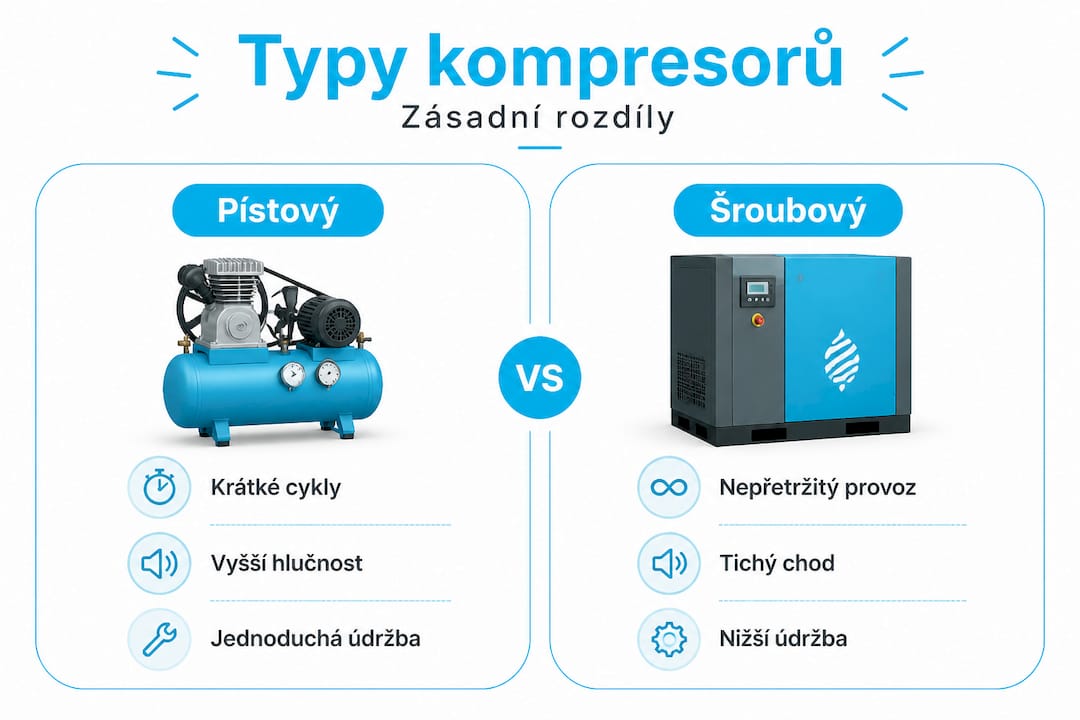

Srovnání pístových a šroubových kompresorů

Když znáte princip práce pístového kompresoru, je klíčové vědět, v čem se liší od nejběžnější alternativy. Šroubový kompresor pracuje na zcela jiném principu: vzduch je stlačován dvěma do sebe zapadajícími šroubovými rotory, přičemž objem prostoru mezi nimi se postupně zmenšuje. Výsledkem je kontinuální, pulzací zbavený proud stlačeného vzduchu.

Efektivita dvoustupňových a šroubových kompresorů ukazuje, že u provozů s kontinuálním odběrem vzduchu nad 70 % doby provozu je šroubový kompresor ekonomicky výhodnější i přes vyšší pořizovací cenu.

Klíčové číslo: Studie provozních nákladů ukazují, že při vytížení kompresoru nad 70 % doby provozu tvoří náklady na energii až 70 až 80 % celkových nákladů životního cyklu zařízení. Volba správného typu kompresoru je proto primárně ekonomické, nikoli technické rozhodnutí.

Kdy volit pístový kompresor:

• Přerušovaný provoz s nižším duty cycle (dílny, autoservisy, servisní provoz)
• Vysoký provozní tlak nad 13 bar, kde šroubové kompresory mají technické limity
• Omezený rozpočet na pořizovací cenu s méně kritickými provozními náklady
• Záložní nebo rezervní kapacita pro případ výpadku hlavního kompresoru
• Mobilní nebo stavební použití, kde je odolnost vůči vnějším podmínkám důležitá

Kdy volit šroubový kompresor:

• Nepřetržitý provoz ve výrobních provozech s duty cycle 80 až 100 %
• Požadavek na nízkou hlučnost v kancelářském nebo laboratorním prostředí
• Velké objemové průtoky vzduchu při středním tlaku (6 až 10 bar)
• Automatizovaný provoz s dálkovým řízením a sledováním parametrů

Profesionální pístové a šroubové kompresory s příkonem od 4 kW pokrývají velkou část průmyslových aplikací v dílnách i lehké výrobě. Volba by vždy měla vycházet z analýzy skutečného odběru vzduchu, nikoli z předpokladů.

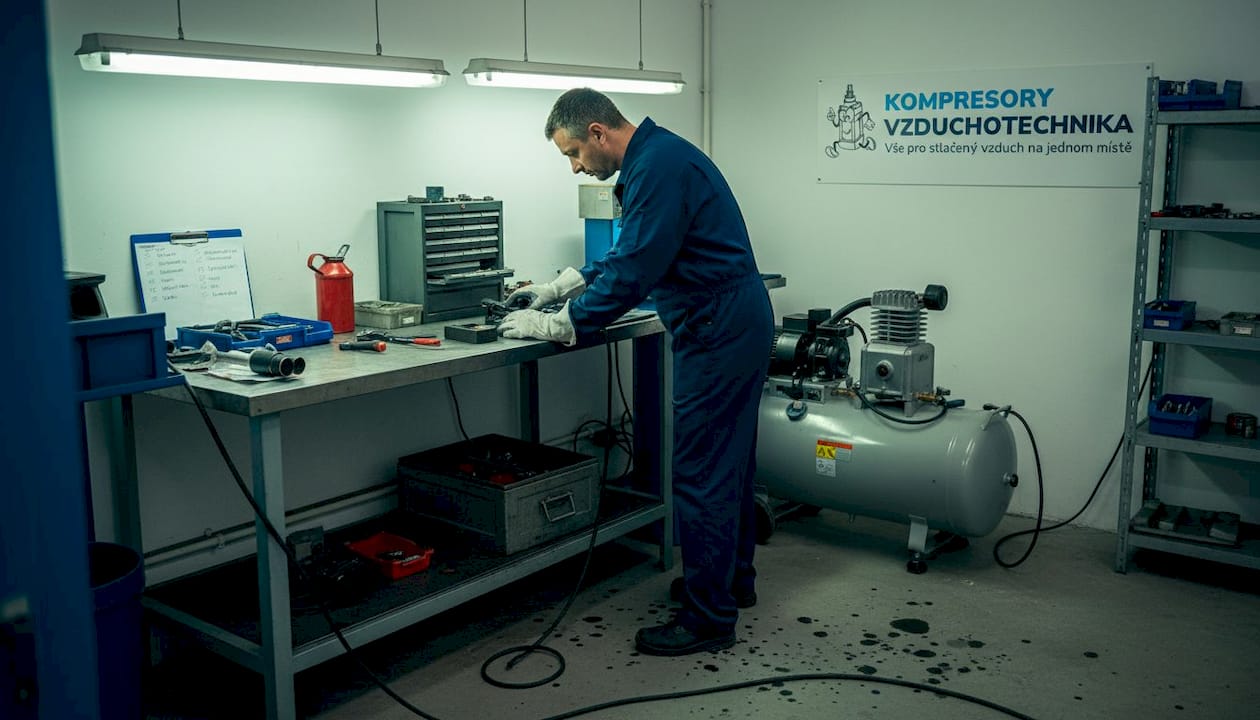

Údržba, provozní chyby a bezpečnost pístových kompresorů

Do každodenní praxe pevně patří údržba a bezpečnost. Špatné návyky výrazně zkracují životnost kompresoru a mohou vést k haváriím nebo pracovním úrazům. Nejčastější chyby při používání kompresoru zahrnují celou škálu zanedbání, od triviálních po systémová.

Nejčastější provozní a údržbové chyby:

1. Zanedbání výměny oleje: Olej v olejovém kompresoru degraduje teplem a znečišťuje se. Přesažení servisního intervalu (typicky 500 hodin provozu nebo jednou ročně) vede k opotřebení ložisek a válce.
2. Zanedbaná údržba vzduchového filtru: Ucpaný filtr zvyšuje odpor při sání, snižuje výkon a zvyšuje spotřebu energie. Filtry je nutné čistit nebo měnit dle předpisu výrobce.
3. Neodvádění kondenzátu ze vzdušníku: Kondenzát se hromadí v nádrži a způsobuje korozi. Vzdušník bez pravidelného odkalování ztrácí objem a hrozí průraz stěny nádrže.
4. Přetížení kompresoru nad dovolený duty cycle: Pístové kompresory potřebují přestávky na chlazení. Trvalé provozování bez přestávek vede k přehřátí, poškození ventilů i pístních kroužků.
5. Špatné dimenzování kompresoru pro danou aplikaci: Příliš malý kompresor pracuje neustále na hranici svých možností. Příliš velký způsobuje časté krátké cykly (tzv. krátký chod), což je rovněž škodlivé.
6. Ignorování netěsností ve vzduchovém rozvodu: Úniky vzduchu v potrubí a spojích znamenají přímou ztrátu energie. Ztráty 20 až 30 % celkového průtoku nejsou v zanedbaných provozech výjimkou.

Zásadní bezpečnostní opatření:

1. Pravidelná kontrola a revize tlakové nádoby (vzdušníku) dle platné legislativy. Každý vzdušník nad stanovený objem podléhá pravidelným revizím tlakových nádob.
2. Kontrola funkce pojistného ventilu. Pojistný ventil musí správně otevírat při nastaveném tlaku a nesmí být mechanicky blokován ani zaslepován.
3. Nikdy neupravovat nastavení tlakového spínače mimo rozsah povolený výrobcem.
4. Používat pouze homologované hadice a spojky certifikované pro daný pracovní tlak.
5. Dodržovat bezpečnostní pravidla při práci s kompresorem platná pro automotive a průmyslové provozy.

Profesionální tip: Zavedení jednoduchého servisního deníku výrazně prodlužuje životnost kompresoru. Zaznamenávejte datum, motohodiny a provedenou údržbu při každém servisním úkonu. Při opakujících se poruchách deník umožní rychlou diagnostiku příčiny a ušetří náklady na servis.

„Pravidelná preventivní údržba pístového kompresoru snižuje riziko neplánovaných odstávek a prodlužuje střední dobu mezi poruchami (MTBF) až o 40 % v porovnání s reaktivní údržbou provedenou pouze při poruše."

Opatření pro prodloužení životnosti:

• Umístění kompresoru v čistém, dobře větraném prostoru (ne venku bez ochrany)
• Instalace odlučovače oleje a vody za vzdušníkem pro čistší vzduch v rozvodu
• Kontrola napnutí hnacího řemene každých 250 provozních hodin
• Pravidelné čištění chladiče (vzduchového nebo vodního) pro zachování tepelného výkonu
• Kontrola stavu pístních kroužků a ventilů při každém větším servisu (cca 2 000 hodin)

Na čem skutečně záleží při výběru a provozu pístového kompresoru

Pístový kompresor je v průmyslovém prostředí někdy přehlížen jako “zastaralá technologie.” To je technický omyl. Pístová technologie má jasně definované aplikační okno a v jeho rámci je spolehlivá, efektivní a ekonomicky výhodná. Problém nastává, když se pístový kompresor provozuje mimo toto okno, typicky v neustálém plném zatížení nebo bez jakékoli údržby.

Inženýři v praxi se opakovaně setkávají s tím, že výběr kompresoru byl proveden podle katalogových parametrů, nikoli podle skutečného profilu odběru. Kompresor dimenzovaný na špičkový výkon, ale provozovaný s 90% duty cyclem, havaruje předčasně. Naopak stroj přesně odpovídající reálným podmínkám provozu funguje bez problémů mnoho let.

Dalším opomíjeným faktorem je kvalita vzduchu. Pro pneumatické nářadí v autoservisu stačí standardní filtrovaný vzduch s olejem. Pro lakovny, potravinářský průmysl nebo pneumatiku řídicích systémů je nutná úprava vzduchu (filtrace, sušení, případně bezeolejový kompresor). Záměna těchto kategorií vede k poškození zařízení nebo ke kontaminaci produktu.

Úspora energie u kompresorů je oblast, kde mnoho provozů stále ztrácí zbytečné peníze. Přitom základní opatření jsou jednoduchá: pravidelná oprava úniků vzduchu, správné dimenzování kompresorové kapacity a nastavení pracovního tlaku na nejnižší hodnotu, při které aplikace ještě spolehlivě funguje. Každý bar zbytečného přetlaku představuje přibližně 6 až 8 % dodatečné spotřeby energie kompresoru.

Pístový kompresor, správně zvolený, správně instalovaný a pravidelně udržovaný, není o nic méně hodnotnou volbou než dražší alternativy. Jeho jednoduchost je předností, nikoli slabinou. Transparentní mechanismus umožňuje snadnou diagnostiku, servis zvládne technicky zdatný pracovník i bez specializace a náhradní díly jsou dostupné a cenově dostupné. To jsou vlastnosti, které v průmyslové praxi mají svou konkrétní hodnotu.

Jak vám můžeme pomoci s výběrem i servisem pístového kompresoru

Pokud zvažujete investici do nového kompresoru nebo potřebujete řešení přesně podle vašich provozních podmínek, nabídka na Kompresory-vzduchotechnika.cz pokrývá celé spektrum potřeb.

Sortiment zahrnuje pístové kompresory pro dílny i těžký průmysl, šroubové kompresory SCR pro nepřetržitý provoz, pneumatické příslušenství, hadice a vzdušníky. Součástí nabídky je odborné technické poradenství: pomůžeme analyzovat váš odběrový profil, navrhnout správný výkon a tlak, a doporučit odpovídající příslušenství. Celý sortiment kompresorů a poradenství je dostupný online nebo prostřednictvím přímého kontaktu s odborným týmem. Ať hledáte nový stroj, náhradní díly nebo technické informace, najdete je na jednom místě.

Často kladené otázky

Jaký je hlavní rozdíl mezi pístovým a šroubovým kompresorem?

Pístový kompresor pracuje na principu stlačení vzduchu pomocí pístu ve válci, šroubový využívá rotujících šroubových rotorů a je vhodnější pro nepřetržitý provoz. Podrobnější srovnání obou typů zahrnuje i dvoustupňové provedení pro vyšší tlaky.

Na co si dát pozor při údržbě pístového kompresoru?

Důraz je na pravidelnou výměnu oleje, čistotu vzduchového filtru, odvod kondenzátu ze vzdušníku a kontrolu ventilů. Podrobný přehled pokrývají zásady správné údržby včetně nejčastějších provozních chyb.

Kdy má smysl použít pístový kompresor a kdy raději šroubový?

Pístový je vhodný pro přerušovaný provoz a kratší pracovní cykly, šroubový je ideální při dlouhodobém a nepřetržitém chodu s duty cyclem nad 80 %. Přehled konkrétních aplikací nabízejí pístové a šroubové kompresory v profi provedení.

Jaký je princip stlačování vzduchu u pístového kompresoru?

Píst se pohybuje uvnitř válce, při pohybu dolů nasává vzduch přes sací ventil a při pohybu zpět stlačuje vzduch do menšího objemu, který je vytlačen výtlačným ventilem do vzdušníku. Konkrétní pracovní cyklus kompresoru se řídí termodynamickými zákony objemové komprese.

Jaké jsou nejčastější chyby při provozu pístových kompresorů?

Nejčastější chyby jsou zanedbání pravidelné údržby, provoz nad dovolený duty cycle a nesprávné dimenzování stroje pro danou aplikaci. Kompletní seznam i s důsledky popisuje přehled provozních chyb na blogu Kompresory-vzduchotechnika.cz.
