Ano, průmyslový kompresor lze bez problémů instalovat venku, pokud splníte tři podmínky. Potřebujete pevný a rovný základ s kotvením, dostatečné větrání pro chlazení sacího i výfukového vzduchu a funkční ochranu proti dešti, prachu a zamrznutí kondenzátu. Čtvrtou podmínkou je volný servisní přístup, bez kterého se každá revize nebo oprava prodraží.
Stručně:
- Venkovní instalaci kompresoru lze realizovat pouze při správném základu, dostatečném větrání a ochraně před počasím a zamrznutím.
- Vyberte místo s minimálně 0,5 metru od zdí a alespoň 1,5 metru od výfuku pro správné proudění vzduchu.
- Podklad musí být rovný a pevný, u větších jednotek je vhodná betonová deska s antivibračními prvky.
- K kompresoru je nutný volný servisní přístup, ideálně s možností provádět revize a údržbu bez demontáže okolních konstrukcí.
- Elektrické připojení musí provádět odborník s revizí a správným jištěním, přičemž je důležité správné odvodnění kondenzátu a jeho odtok mimo pozemky.
Obsah
- Volba místa pro venkovní instalaci kompresoru
- Základ, kotvení a antivibrační řešení
- Větrání, chlazení a proudění vzduchu kolem kompresoru
- Ochrana proti počasí a prevence zamrznutí kondenzátu
- Antihluková opatření pro venkovní instalace
- Elektrické připojení, jištění a uzemnění
- Potrubí, filtrace a odvod kondenzátu ve venkovním prostředí
- Zprovoznění a údržba po instalaci
- Kontrolní checklist před předáním kompresoru
- Autorská poznámka od technika
- Kompresory-vzduchotechnika.cz vám s instalací pomůže
- Odkazy na normy a odborné zdroje
- Časté dotazy
Volba místa pro venkovní instalaci kompresoru
Umístění rozhoduje o životnosti kompresoru víc než samotný výkon jednotky. Atlas Copco ve svých instalačních doporučeních zdůrazňuje, že venkovní instalace vyžaduje ochranu sacích vstupů, pevný rovný podklad a pozornost k prachu, vlhkosti a neautorizovanému přístupu. To znamená, že místo musíte volit stejně pečlivě jako u instalace v kompresorovně.
Při výběru pozice zvažte tyto body:
- Minimální vzdálenost 0,5 až 1 metr od zdí a překážek, aby vzduch mohl volně cirkulovat kolem chladicích žeber.
- Před výfukem chladicího vzduchu ponechte volný prostor alespoň 1,5 metru, jinak se horký vzduch vrací zpět do sání.
- Servisní technik musí mít přístup ke všem panelům bez nutnosti lešení nebo demontáže okolních konstrukcí.
- Vyhněte se místům s celodenním přímým sluncem a takzvaným mrtvým zónám, kde se vzduch nehýbe, například rohům mezi třemi zdmi.
- U instalace poblíž sousedních pozemků nebo ve společenství vlastníků jednotek počítejte s požadavky na hluk a vzhled zařízení.
Kompromis mezi ideálním prouděním vzduchu a snadným servisním přístupem je běžný. V praxi se vyplatí dát přednost dostupnosti pro techniky, protože špatně větraný, ale dobře přístupný kompresor se dá doladit přídavným ventilátorem. Nepřístupný kompresor vás bude stát čas při každém zásahu.
Základ, kotvení a antivibrační řešení
Typ podkladu volíte podle hmotnosti a výkonu jednotky. Menší pístové kompresory do 400 kg zvládne zhutněné štěrkové lože s betonovými dlaždicemi, u šroubových kompresorů a větších jednotek se však bez betonové desky neobejdete. Deska by měla mít tloušťku alespoň 100 až 150 milimetrů a rovinnost v toleranci do 2 milimetrů na metr, jinak dochází k nerovnoměrnému zatížení rámu a předčasnému opotřebení ložisek.
Kotvení řešte chemickými nebo mechanickými kotvami odpovídajícími zatížení jednotky, utahovacím momentem podle doporučení výrobce daného kotevního systému. Mezi kompresor a základovou desku vždy vložte silentbloky nebo antivibrační patky, které oddělí vibrace od konstrukce budovy.
- Ověřte rovinnost základu vodováhou před osazením rámu.
- Použijte antivibrační podložky i u menších pístových jednotek, ne jen u šroubových kompresorů.
- U kotev kontrolujte moment utažení po prvních týdnech provozu, materiál základu se sesedá.
Profesionální tip: U větších šroubových kompresorů nad 15 kW počítejte s vyztuženou základovou deskou navrženou statikem. Ušetříte si tak zásah do podkladu při budoucí výměně za výkonnější model.

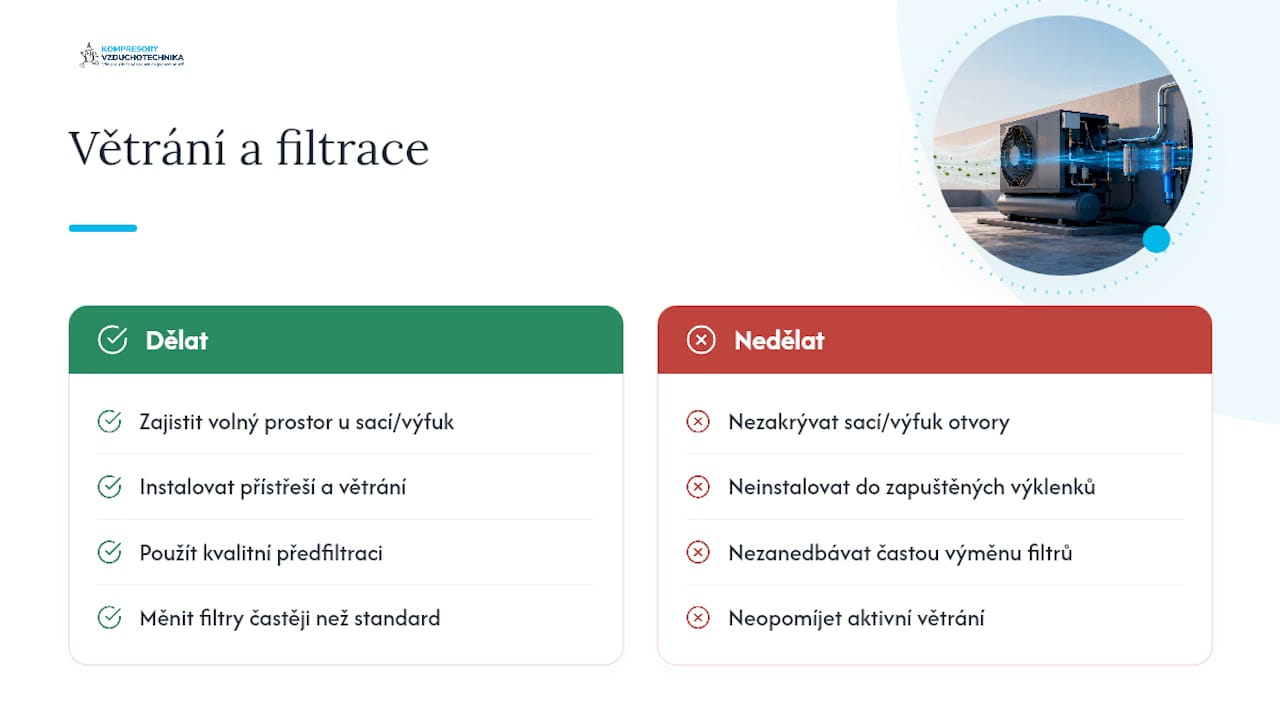

Větrání, chlazení a proudění vzduchu kolem kompresoru
Kompresor generuje značné množství tepla a bez volného proudění vzduchu klesá jeho účinnost rychleji, než by čekal i zkušený technik. Sací i výfukové otvory musí mít volný prostor bez zábran, jinak se horký vzduch vrací do sání a kompresor pracuje s vyšší teplotou oleje a kratšími servisními intervaly.
V omezených prostorech, jako jsou zapuštěné výklenky nebo prostor mezi budovami, doporučuje výrobce Alup doplnit ochranné přístřeší spolu s aktivním odvětráním, tedy přídavným ventilátorem nebo krátkým odvodním kanálem. Bez tohoto opatření teplota v okolí jednotky rychle stoupá a výkon kompresoru klesá.
V prašných lokalitách, u stavebních dvorů nebo dřevozpracujících provozů, se investice do kvalitní předfiltrace vyplácí víc než opakované servisní zásahy. Filtry v takovém prostředí vyměňujte častěji, než udává standardní servisní plán pro vnitřní instalace.
Ochrana proti počasí a prevence zamrznutí kondenzátu
Alup doporučuje, pokud instalace uvnitř budovy není možná, vybudovat alespoň jednoduché ochranné přístřeší a chránit jednotku před přímým sluncem a extrémními teplotami. Na výběr máte tři úrovně řešení: otevřený přístřešek se stříškou, uzavřený větraný kontejner nebo plnou zástavbu s ventilací. Otevřený přístřešek je nejlevnější, ale nechrání proti bočnímu dešti a sněhu. Uzavřený kontejner ochrání kompresor komplexně, vyžaduje ale vlastní řešení větrání a odvodu tepla.
Kondenzát musí odtékat mimo chodníky a sousední pozemky, ideálně hadičkou do dešťové kanalizace nebo do odlučovače oleje a vody. V mrazivém klimatu izolujte rozvody a u citlivých míst použijte topné pásky, jinak zamrzlý kondenzát poškodí armatury.
- Otevřený přístřešek: nízká cena, nedostatečná ochrana proti bočnímu dešti.
- Uzavřený kontejner: plná ochrana, vlastní nároky na větrání.
- Topné pásky na vypouštěcích trasách v oblastech s mrazy.
Antihluková opatření pro venkovní instalace
Hluk je nejčastější důvod stížností u venkovních instalací, zejména v obytné zástavbě. U menších pístových kompresorů obvykle postačí kvalitní antivibrační patky a správné umístění mimo osu k sousedním oknům. U šroubových kompresorů s vyšším výkonem se vyplatí akustický kryt, který sníží hladinu hluku o citelnou hodnotu bez omezení chlazení.
Výfuk chlazeného vzduchu směrujte mimo obytné části a citlivé objekty, doporučená vzdálenost od oken sousedních budov je alespoň 3 metry. Pokud dojde na reklamaci, měření hladiny hluku v deklarované vzdálenosti vám poskytne podklad pro řešení se sousedy nebo úřadem. Kombinace akustického krytu a směrovaného výfuku bývá nejrychlejší cesta k vyřešení stížnosti bez nutnosti přemisťovat celou jednotku.
Elektrické připojení, jištění a uzemnění
Elektrická přípojka pro venkovní kompresor musí odpovídat příkonu motoru i rozběhovým proudům. Orientačně platí, že s rostoucím výkonem roste i požadovaný průřez kabelu a hodnota jističe, přesnou dimenzi vždy určuje elektroprojektant podle skutečného zatížení a délky přívodu. U výkonnějších šroubových kompresorů se softstart nebo frekvenční měnič vyplatí, protože omezí rázový proud při startu a šetří jak síť, tak samotný motor.
- Přívodní kabel musí odpovídat venkovnímu prostředí, tedy krytí alespoň IP44 a UV odolná izolace.
- Jistič a proudový chránič dimenzujte podle skutečného odběru, ne podle štítkového výkonu.
- Uzemnění a ochrana proti přepětí jsou povinnou součástí instalace, ne doplňkem.
Elektrické zapojení venkovního kompresoru svěřte vždy odborné firmě s revizní zprávou. Bez platné revize výrobce běžně neuzná záruku na motor ani na elektroniku řízení.

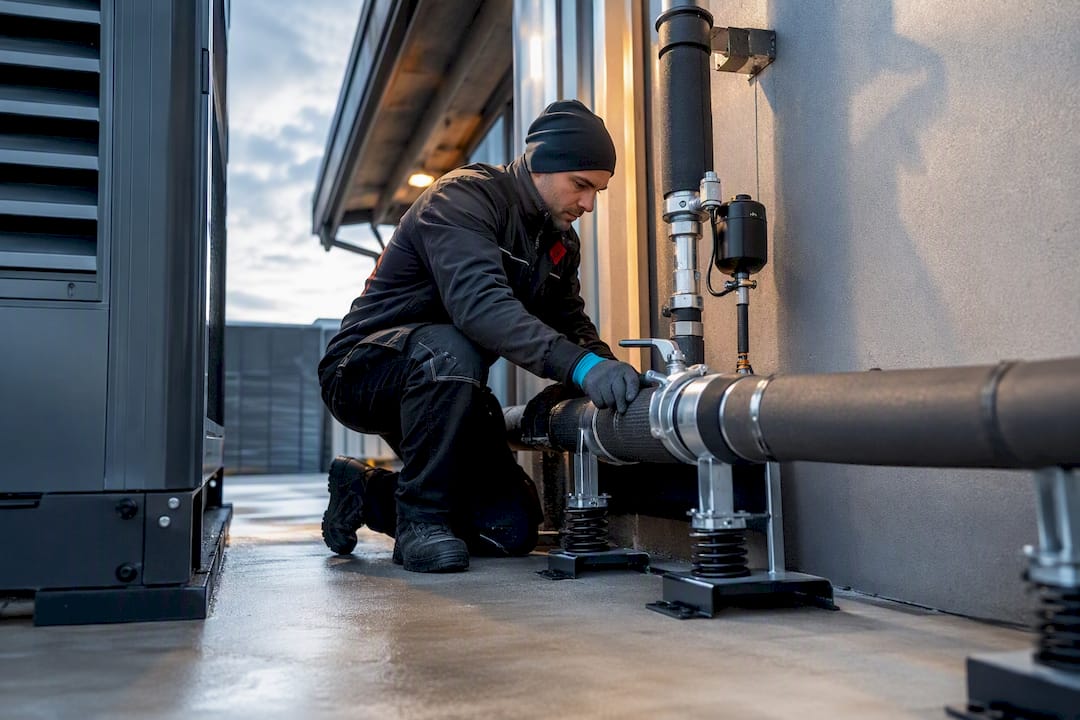

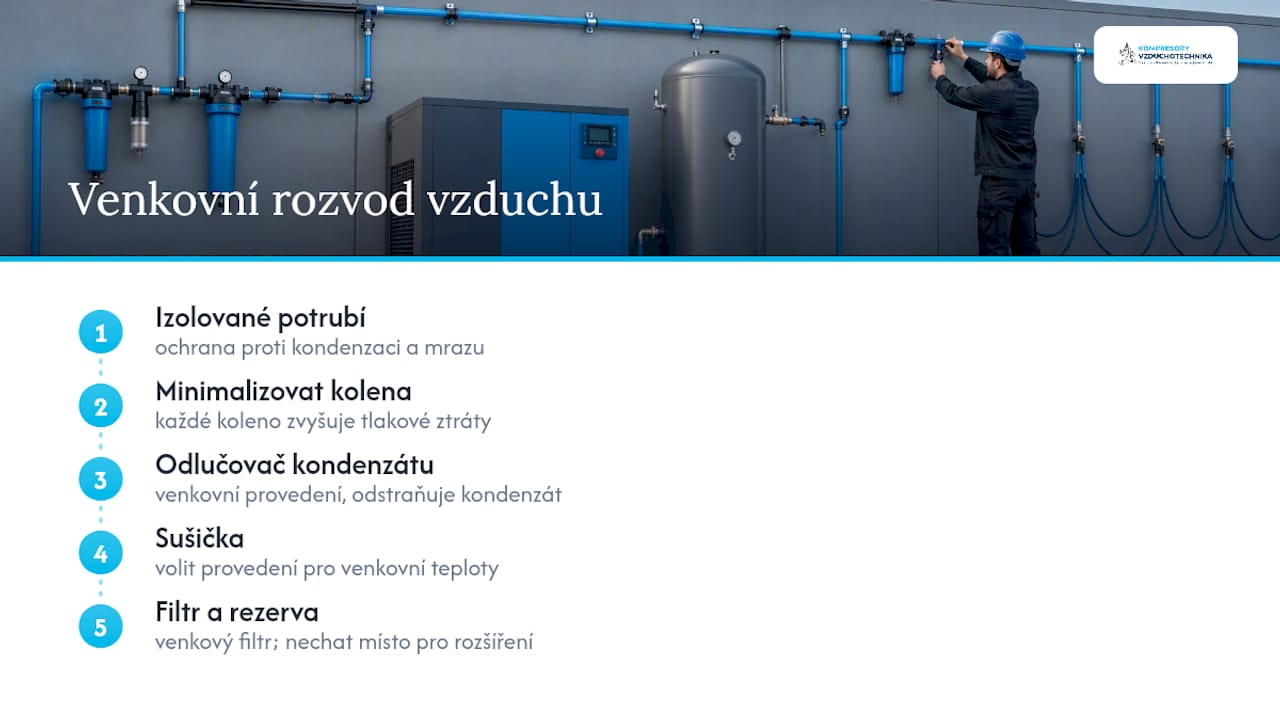

Potrubí, filtrace a odvod kondenzátu ve venkovním prostředí
Rozvody stlačeného vzduchu vedené v exteriéru izolujte proti kondenzaci a mrazu, a počet kolen omezte na minimum, každé koleno znamená tlakovou ztrátu a další místo pro únik. Odlučovače kondenzátu, sušičky a filtry volte v provedení určeném pro venkovní teplotní rozsah, standardní vnitřní filtry v mrazu praskají nebo ztrácejí funkci.
U větších instalací se vyplatí už při návrhu počítat s místem pro budoucí přidání sušičky nebo dodatečné filtrace. Ušetříte si tak rozsáhlý zásah do rozvodů o pár let později. Návod na správné vedení potrubí a montáž filtrací popisuje konkrétní postup krok za krokem.
Zprovoznění a údržba po instalaci
Po dopravě kompresoru na místo nechte jednotku stát minimálně 24 hodin, než ji spustíte. Olej a maziva se během přepravy rozvrství a potřebují čas na stabilizaci, jinak hrozí poškození ložisek při prvním startu.
- Zkontrolujte hladinu oleje, stav filtrů a pevnost všech kotevních šroubů.
- Provedete odvzdušnění systému podle postupu doporučeného výrobcem.
- Zkontrolujte těsnost všech spojů tlakovou zkouškou.
- Ověřte funkci pojistného ventilu a správné nastavení tlakového spínače.
- Zaznamenejte výchozí hodnoty do servisní dokumentace pro pozdější reklamace v rámci záruky.
Podrobný postup najdete v návodu na odvzdušnění kompresoru, který popisuje jednotlivé kroky detailně.
Kontrolní checklist před předáním kompresoru
Rychlá kontrola před předáním zákazníkovi nebo do provozu:
- Volný prostor kolem jednotky minimálně 0,5 až 1 metr, před výfukem 1,5 metru.
- Kotvení pevné, antivibrační patky funkční, základ bez trhlin.
- Elektrická revize provedená a zdokumentovaná, uzemnění ověřeno.
- Odvod kondenzátu funkční, bez odkapu na sousední pozemek.
- Servisní přístup k panelům bez nutnosti demontáže okolních konstrukcí.
Interní manuály zaměřené na modelové řady prodávané v Česku obsahují detailnější checklisty pro kotvení, antivibrace a servisní vzdálenosti přizpůsobené konkrétním typům kompresorů, což usnadňuje předávací protokol i budoucí servisní zásahy.
Autorská poznámka od technika
Nejčastější chyba, kterou v praxi vídám, je podcenění odvodu kondenzátu. Druhá je špatné antivibrační kotvení, které se projeví až po měsících provozu. Třetí je poddimenzované napájení, které zkrátí životnost motoru dřív, než čekáte. Věnujte pozornost těmto třem věcem už při návrhu a ušetříte si zbytečné návraty na místo instalace.
— Zdeněk
Kompresory-vzduchotechnika.cz vám s instalací pomůže
Specializované firmy nabízí komplexní služby pro návrh, montáž a servis kompresorů, což eliminuje potřebu koordinace různých dodavatelů. Nabízíme návrh řešení na klíč, montáž, měření, revize i nonstop servis kompresorů, takže neřešíte koordinaci mezi elektrikářem, stavební firmou a dodavatelem zařízení zvlášť.
Pokud si nejste jistí, jaký výkon a typ kompresoru pro venkovní instalaci potřebujete, vyzkoušejte kalkulačku výběru kompresoru podle nářadí. Pro dílenské a lehčí průmyslové nasazení se často osvědčí jednopístové kompresory, u nichž je venkovní instalace při dodržení uvedených zásad bezproblémová. V případě zájmu o montáž a technický posudek místa instalace se obraťte na specialisty, kteří vám rádi poradí s konkrétním řešením pro váš provoz.
Odkazy na normy a odborné zdroje
Pro technické detaily doporučujeme instalační pokyny výrobců kompresorů a interní návody Kompresory-vzduchotechnika.cz, například požadavky na kompresorovnu a ventilaci kompresorovny. Elektrické zapojení vždy ověřte s revizním technikem.
Časté dotazy
Je venkovní instalace kompresoru bezpečná po celý rok?
Ano, pokud zajistíte ochranu proti mrazu, odvod kondenzátu a odpovídající kotvení. V mrazivém klimatu jsou nutné izolace potrubí a topné pásky na kritických místech.
Jak daleko musí být kompresor od zdi budovy?
Orientačně 0,5 až 1 metr od zdí pro proudění vzduchu a alespoň 1,5 metru volného prostoru před výfukem chladicího vzduchu.
Musí venkovní instalaci provádět odborná firma?
Elektrické připojení a revize musí provést odborná firma, jinak výrobce obvykle neuzná záruku. Kompresory-vzduchotechnika nabízí montáž na klíč včetně revizí.
Jak dlouho po dopravě musí kompresor stát před spuštěním?
Doporučuje se čekat alespoň 24 hodin, aby se olej a maziva stabilizovaly a nedošlo k poškození ložisek při startu.
Co dělat s kondenzátem u venkovní instalace?
Kondenzát odveďte hadičkou do dešťové kanalizace nebo přes odlučovač oleje a vody, nikdy nesmí odkapávat na sousední pozemek nebo chodník.
