Pro většinu HVLP pistolí se doporučuje začít u vstupního tlaku kolem 2 bar, u LVLP systémů s mírně vyšším tlakem a konvenční (vysokotlaké) pistole pracují na ještě vyšším tlaku, přesná hodnota závisí na konkrétním modelu. Airless stříkání funguje na jiném principu a tyto hodnoty se na něj nevztahují. Tlak vždy měřte na vstupu do pistole při stisknuté spoušti a nastavení potvrďte zkušebním nástřikem na karton. Zkontrolujte také, zda kompresor dodává dostatečný průtok a zda je vzduch čistý a odvlhčený.
Stručně:
- Pro HVLP pistole se doporučuje nastavit vstupní tlak kolem 2 bar, u LVLP systémů je vhodnější mírně vyšší tlak s menším průtokem.
- Tlak je třeba měřit přímo na vstupu do pistole při stisknuté spoušti a ověřit zkušebním nástřikem na karton, přičemž kompresor musí dodávat dostatečný průtok vzduchu.
- Nižší tlak na trysce znamená méně odpadu barvy do ovzduší, ale také omezenější dosah paprsku, přičemž hustší barva vyžaduje vyšší tlak nebo naředění.
- Při nastavení tlaku je vhodné používat kalibrovaný manometr a zaznamenat si výchozí hodnoty pro budoucí opakování práce.
- K zajištění stabilního tlaku je důležité mít kvalitní regulátor, filtrační jednotku a dostatečně výkonný kompresor s rezervou průtoku.
Obsah
- Typy stříkacích pistolí a jejich doporučené tlakové rozsahy
- Jak správně měřit a nastavovat tlak stříkací pistole
- Kolik vzduchu potřebuje kompresor pro stabilní tlak
- Diagnostika běžných problémů při stříkání
- Zkušenosti z praxe: výchozí nastavení a údržba
- Kdy tlak doladit sám a kdy zavolat servis
- Vybavení pro přesnou regulaci tlaku a čistotu vzduchu
- Užitečné technické zdroje k tématu
- Časté dotazy
Typy stříkacích pistolí a jejich doporučené tlakové rozsahy
Volba tlaku pro stříkací pistoli závisí především na technologii atomizace. Každý typ pistole rozprašuje barvu jiným způsobem a to určuje, s jakým tlakem vzduchu pro stříkací pistoli pracujete.
- HVLP (vysoký objem, nízký tlak) atomizuje barvu velkým množstvím vzduchu při nízkém tlaku na trysce, často kolem 2 bar.
- LVLP (nízký objem, nízký tlak) je vhodný pro menší kompresory, u trysky 1,3 mm se doporučuje pracovní tlak přibližně v rozmezí středních tlaků a spotřeba vzduchu je typicky nižší než u HVLP.
- RP/MP (střední tlak, konvenční systémy) pracují s vyššími tlaky než HVLP a mají vyšší rychlost nanesení materiálu.
- HP (vysokotlaké konvenční pistole) se používají pro hrubší práce a vyznačují se vyšším tlakem, což je spojeno s větším přestřikem.
- Airless používá hydraulický tlak v řádu vysokých tlaků, což nelze srovnávat s pneumatickými hodnotami.
Nižší tlak na trysce u HVLP znamená méně odpadu barvy do ovzduší, ale i menší dosah paprsku. Volba trysky a viskozita nátěrové hmoty tlak dále posouvají, hustší barva obvykle vyžaduje vyšší tlak nebo naředění. Konkrétní číslo vždy ověřte v technickém listu vaší pistole, výrobci se v detailech liší.
Jak správně měřit a nastavovat tlak stříkací pistole
Klíčové pravidlo zní: tlak se měří na vstupu do pistole při stisknuté spoušti, protože tlak v provozu může být nižší než klidový tlak, zejména při delší hadici nebo nedostatečném průtoku.

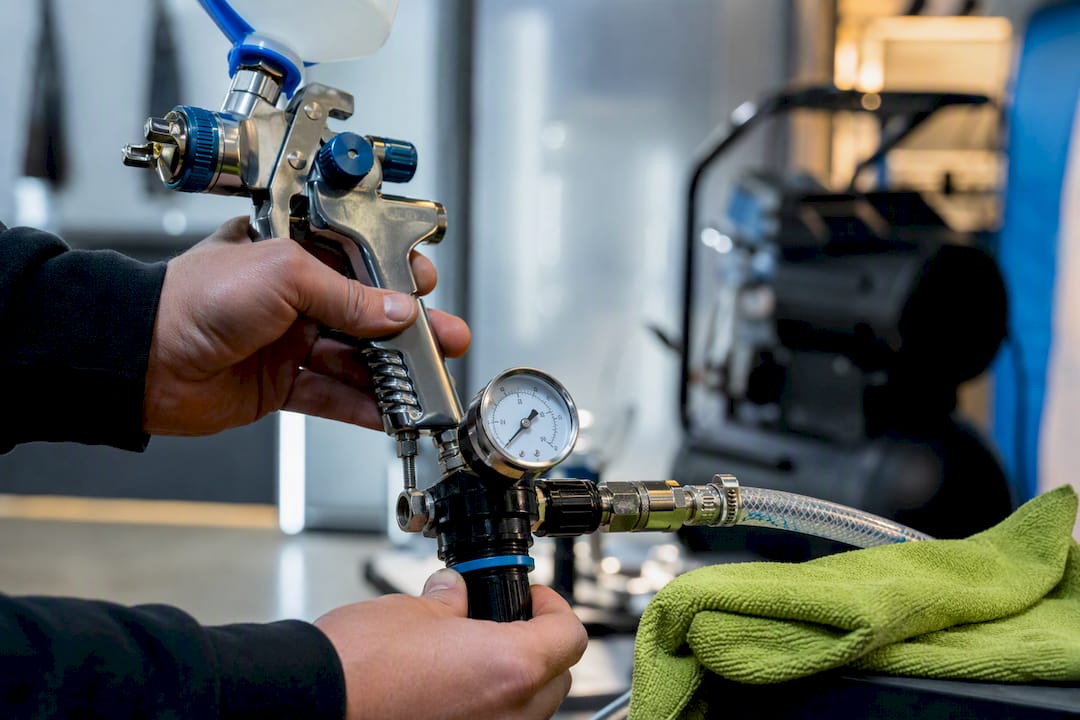

- Připojte manometr co nejblíže vstupní přípojce pistole, ideálně přes T kus přímo za rychlospojku.
- Otevřete přívod vzduchu a stiskněte spoušť do plného chodu, teprve pak odečtěte hodnotu.
- Nastavte tlak podle technického listu pistole. Pokud má pistole vlastní regulátor pod rukojetí, doladění provádějte tam, hlavní regulátor na rozvodu slouží jen k základnímu nastavení.
- Proveďte zkušební nástřik na kus kartonu ze vzdálenosti 15 až 20 centimetrů, pistoli držte v úhlu 0 stupňů k povrchu.
- Udělejte několik zkušebních přechodů a sledujte tvar paprsku, výskyt suchého zrnění nebo naopak kapek a stékání.
- Upravujte tlak v malých krocích po 0,2 baru a test opakujte, dokud paprsek nebude rovnoměrný.
Regulátor přímo pod rukojetí pistole výrazně omezuje vliv kolísání tlaku v hadici a pomáhá udržet konstantní paprsek i při delším zásahu. Toto doporučení se opakuje u prakticky všech výrobců profesionálních LVLP a HVLP pistolí.
Profesionální tip: Vždy si zapište výchozí tlak pro konkrétní kombinaci pistole, tryska a typ barvy do jednoduché tabulky. Ušetříte si tak opakované ladění při další zakázce a omezíte plýtvání materiálem.
Pro přesné odečty používejte kalibrovaný manometr, levné vestavěné ukazatele na regulátorech často odbíhají o desetiny baru. Podrobnější přehled metod měření a doporučených měřidel najdete v průvodci měřením tlaku vzduchu pro techniky.
Kolik vzduchu potřebuje kompresor pro stabilní tlak
Samotný tlak v barech je jen polovina rovnice. Druhá polovina je průtok vzduchu, tedy kolik litrů za minutu (l/min) nebo kubických stop za minutu (CFM) kompresor skutečně dodá při daném tlaku. Pokud kompresor nestíhá doplňovat vzduch tak rychle, jak ho pistole spotřebovává, tlak na trysce klesá i přesto, že regulátor ukazuje správnou hodnotu.

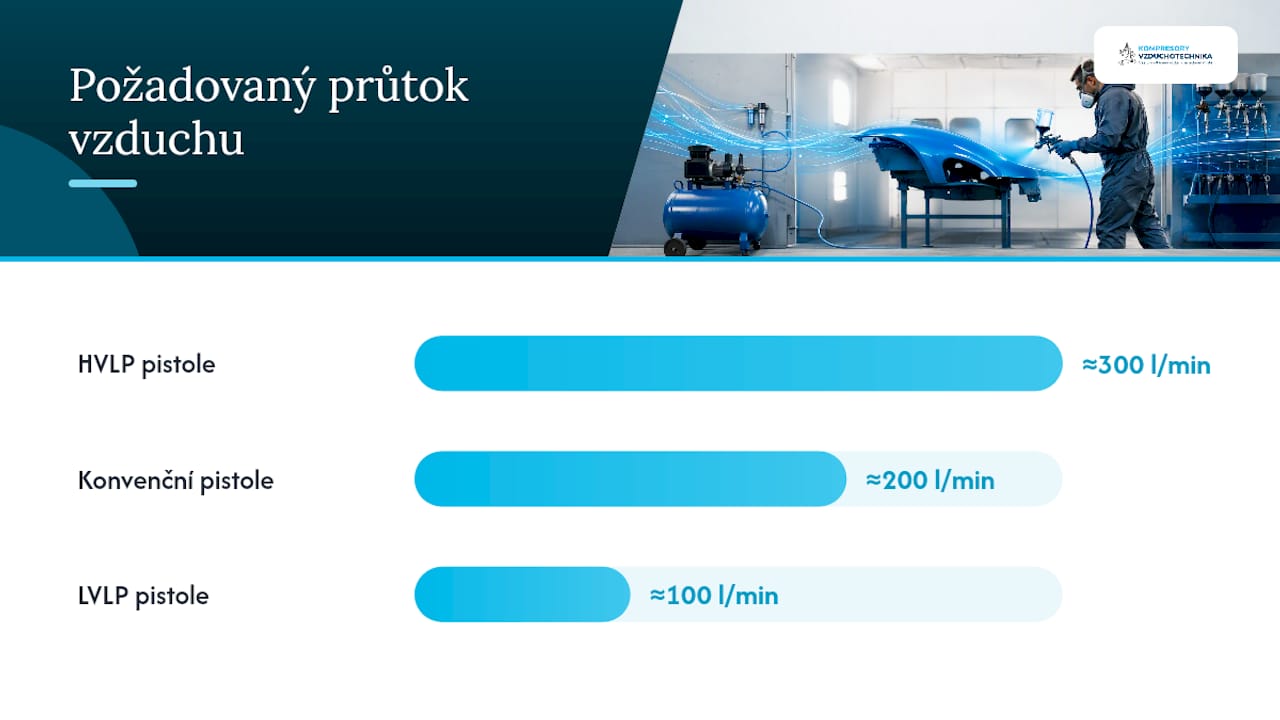

HVLP pistole obvykle vyžadují vysoký průtok vzduchu, v řádu několika stovek litrů za minutu, zatímco LVLP pistole s menší tryskou potřebují méně vzduchu, kolem stovek litrů za minutu, konvenční pistole mají průtok mezi těmito hodnotami.
Praktické důsledky pro výběr kompresoru:
- Kompresor by měl dodávat průtok s rezervou, ne jen na hraně požadované hodnoty. Motor běžící trvale na limitu výkonu vede ke kolísání tlaku a nerovnoměrnému nástřiku.
- Větší vzdušník (nádrž) pomáhá tlumit špičky spotřeby a udržet konstantní tlak i při delších tazích štětcem vzduchu, často je efektivnější než honba za vyšším výkonem motoru.
- Filtrace a odlučovač vody na rozvodu jsou nutností. Vlhkost nebo olej v proudu vzduchu se projeví jako bubliny a krátery v laku bez ohledu na to, jak přesně máte nastavený tlak.
Při výběru vhodné kapacity kompresoru pro lakovací práce se vyplatí projít si základní požadavky na kompresorovnu, kde najdete i orientační dimenzování nádrže podle typu provozu.
Diagnostika běžných problémů při stříkání
Většina problémů s nástřikem se dá vyřešit úpravou tlaku nebo vzdálenosti, aniž byste sahali na regulaci jehly. Zkušební nástřik na karton zůstává nejrychlejší diagnostickou metodou, vizuální kontrola paprsku odhalí chybu za pár sekund, na rozdíl od ladění podle pocitu.
- Suchý, zrnitý povrch signalizuje nízký tlak nebo příliš vysokou viskozitu barvy. Řešení: zvýšit tlak o 0,2 až 0,3 baru nebo barvu více naředit.
- Přestřik a nadměrná mlha ukazují na příliš vysoký tlak nebo špatnou vzdálenost od povrchu. Řešení: snížit tlak, zkrátit vzdálenost na 15 až 20 centimetrů, případně upravit úhel pistole.
- Nerovnoměrný paprsek ve tvaru osmičky obvykle znamená špatně nastavený přívod vzduchu na křídlech trysky nebo nesprávně seřízenou jehlu. Řešení: dolaďte regulaci vzduchu na hlavě trysky, případně zkontrolujte opotřebení jehly a sedla.
- Kolísání tlaku během tahu často pramení z ucpané nebo znečištěné hadice, netěsné spojky nebo zanesené trysky, ne z chybného nastavení regulátoru.
Před každým laděním tlaku zkontrolujte hadice, spojky a těsnění na únik vzduchu. Únik vzduchu u stříkací pistole se projeví jako neustálý pokles tlaku i při správně nastaveném regulátoru a je jednou z nejčastějších a nejrychleji přehlédnutých příčin nekonzistentního nástřiku.
Zkušenosti z praxe: výchozí nastavení a údržba
Autor tohoto článku, Zdeněk, se dlouhodobě věnuje pneumatice a servisu kompresorů a při poradenství klientům vychází z ověřených výchozích hodnot, které lze dále doladit podle konkrétní barvy.
Pro rychlou opravu dílu s HVLP pistolí se osvědčuje start na 1,8 až 2,0 bar, u celoplošného lakování konvenční pistolí pak 2,5 až 3,0 bar. Jde o výchozí body pro zkušební nástřik, nikdy ne finální nastavení bez ověření na kartonu.
Po každé práci se vyplatí:
- vyčistit trysku a jehlu ihned po použití, zaschlá barva mění charakteristiku paprsku při dalším nasazení,
- zkontrolovat filtr a odlučovač vody na rozvodu,
- ověřit stav hadic a spojek kvůli případnému úniku vzduchu.
Podrobný postup najdete v průvodci údržbou lakovací pistole. Při nejasnostech ohledně konkrétní kombinace pistole a kompresoru je vhodné konzultaci nebo servis objednat u specializované firmy.
Kdy tlak doladit sám a kdy zavolat servis
Drobné úpravy, tedy posun o desetiny baru podle výsledku zkušebního nástřiku, zvládne zkušený řemeslník i pozorný hobby uživatel bez cizí pomoci. Jde o běžnou součást přípravy před každou zakázkou.
Jiná situace nastává u opakovaného kolísání tlaku, nedostatečného průtoku i při zdánlivě správném nastavení nebo častého zanášení filtrů. Tady už nejde o nastavení pistole, ale o stav kompresoru, rozvodu nebo filtrace, a řešení vyžaduje měření průtoku a servisní zásah. V takovém případě je rozumné objednat konzultaci nebo měření u Kompresory-vzduchotechnika.cz místo dalšího experimentování s regulátorem.
— Zdeněk
Vybavení pro přesnou regulaci tlaku a čistotu vzduchu
Nabízíme vybavení, které z teorie tlakové regulace udělá spolehlivou praxi v dílně: kvalitní regulátory, filtraci i kompresory s dostatečnou rezervou průtoku pro HVLP i konvenční pistole.
Pro stabilní tlak na trysce se vyplatí vybavit rozvod kvalitní jednotkou úpravy stlačeného vzduchu do 18 bar, která zvládne přesnou regulaci i při vyšších nárocích konvenčních pistolí. Čistota vzduchu rozhoduje o kvalitě povrchu stejně jako samotný tlak, proto se hodí projít i program filtrace podle normy ISO 8573, který odstraní vlhkost a olej dřív, než se dostanou do pistole. Pokud řešíte i výběr samotného zdroje vzduchu, nabídka kompresorů pokrývá pístové i šroubové modely s průtokem odpovídajícím náročnějším HVLP aplikacím. Neváhejte kontaktovat technickou podporu Kompresory-vzduchotechnika.cz s konkrétními parametry vaší pistole, poradíme s výběrem regulátoru i kompresoru na míru vašemu provozu.
Užitečné technické zdroje k tématu
Pro hlubší studium doporučujeme postupovat od konkrétního: nejprve technický list vaší pistole, poté srovnání šroubových a pístových kompresorů pro výběr správného zdroje vzduchu, a nakonec návod na pravidelnou údržbu pistole, který prodlouží životnost trysky i jehly.
Časté dotazy
Jak naředit barvu do stříkací pistole?
Poměr ředění závisí na konkrétní barvě a viskozitě předepsané výrobcem, obecně se řídí technickým listem nátěrové hmoty. Ředění se ověřuje viskozimetrickým pohárkem, ne odhadem, a upravuje se společně s tlakem podle výsledku zkušebního nástřiku na karton.
Jaký kompresor na stříkací pistoli?
Kompresor musí dodávat dostatečný průtok vzduchu, ne jen tlak, u HVLP pistolí se počítá s desítkami až stovkami litrů za minutu podle modelu. Rozhodující je i velikost vzdušníku, který tlumí výkyvy tlaku při delším tažení pistole po ploše.
Jak správně nastavit stříkací pistoli?
Tlak se měří na vstupu do pistole při stisknuté spoušti a nastavuje podle technického listu, obvykle 2,0 bar u HVLP a 2,5 až 3,0 bar u konvenčních pistolí. Správnost se potvrzuje zkušebním nástřikem na karton ze vzdálenosti 15 až 20 centimetrů.
Jak funguje stříkací pistole na barvu?
Pistole míchá proud stlačeného vzduchu s nátěrovou hmotou a rozbíjí ji na jemné kapky, které dopadají na povrch jako souvislý paprsek. Míra atomizace závisí na tlaku vzduchu, velikosti trysky a viskozitě barvy, což společně určuje kvalitu a rovnoměrnost výsledného nástřiku.
Jaký je rozdíl mezi tlakem pro HVLP a konvenční pistoli?
HVLP pracuje s nižším tlakem na trysce kolem 2,0 bar a větším objemem vzduchu, zatímco konvenční systémy potřebují vyšší tlak 2,5 až 3,0 bar při nižším objemu. Rozdílná tlaková regulace stříkací pistole se odráží i v odlišných nárocích na kompresor.
