Zamrzání kondenzátu v rozvodu vyřešíte třemi kroky: nastavte si tlakový rosný bod jako sledovaný ukazatel, ověřte, že odvaděče kondenzátu skutečně odvádějí vodu, a izolujte nebo aktivně vyhřejte úseky potrubí v nevytápěných prostorách. Bez těchto tří opatření se vám v mrazech potrubí ucpe ledovou zátkou bez varování. Kvalitu vzduchu popisuje norma ČSN ISO 8573-1 a při vážnějších problémech se vyplatí konzultace se servisní firmou, jako je Kompresory-vzduchotechnika.
Stručně:
- Pokud je teplota v nejchladnějších místech rozvodu nižší než nastavený PDP, hrozí zamrznutí a ledová zátka v potrubí.
- Při venkovním nebo nevytápěném vedení je nutné použít sušičku s hlubší rosné bodovou rezervou, například adsorpční, a instalovat topný kabel.
- Odvaděče kondenzátu by měly být správně dimenzovány, pravidelně kontrolovány a opatřeny izolací nebo topným vedením, aby se zabránilo zamrznutí.
- Měřit tlakový rosný bod na strategických místech umožňuje včasné upozornění na riziko zamrznutí a usnadňuje preventivní údržbu.
- Oprava prasklé trubky je krátkodobé řešení, dlouhodobě se vyplatí investice do izolace, výkonnější sušičky nebo systému s vhodným PDP.
Obsah
- Proč kondenzát v potrubí vzniká a kdy hrozí zamrznutí
- Kde měřit tlakový rosný bod a jak nastavit varování
- Jak dimenzovat sušičku a filtraci na mrazivé provozní podmínky
- Odvaděče kondenzátu: instalace, spád a kontrolní intervaly
- Izolace a vyhřívání potrubí v exponovaných úsecích
- Provozní postupy pro zimní režim
- Jak bezpečně rozmrazit zamrzlý úsek rozvodu
- Kdy oprava nestačí: provozní rozhodnutí a ekonomika prevence
- Jak vám Kompresory-vzduchotechnika pomůže snížit riziko zamrzání
- Doporučené technické zdroje a normy
- Časté dotazy

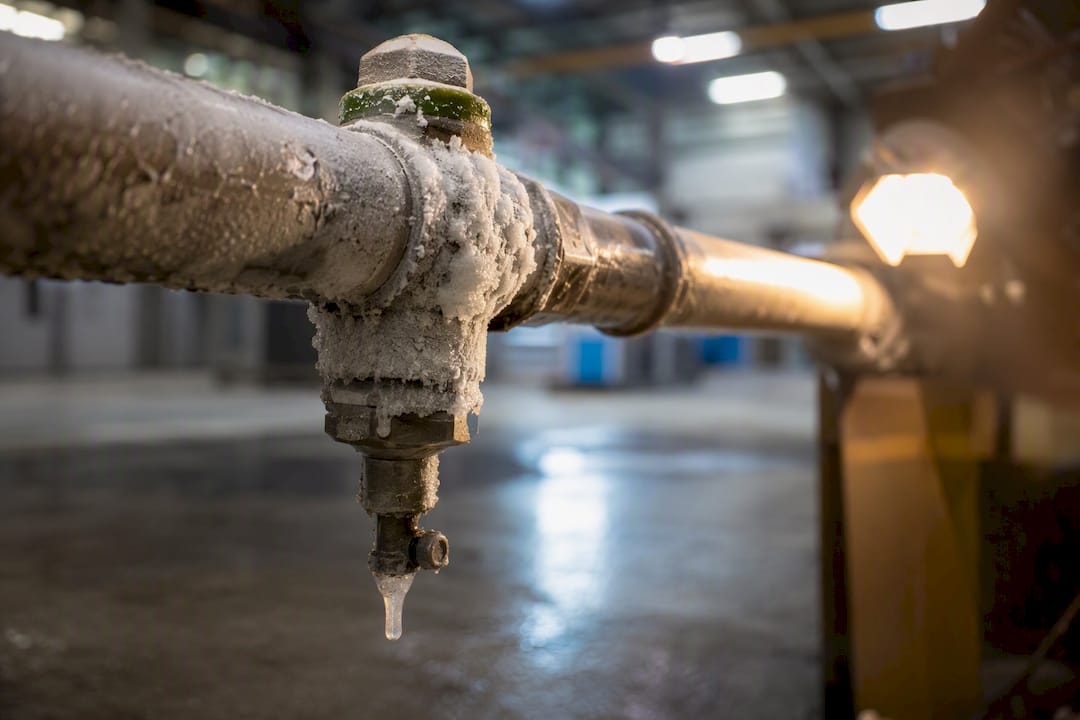

Proč kondenzát v potrubí vzniká a kdy hrozí zamrznutí
Stlačený vzduch obsahuje vodní páru, kterou do systému natáhne kompresor ze savého vzduchu. Jakmile se vzduch stlačí a následně zchladí, pára kondenzuje na kapalnou vodu. Rozhoduje o tom tlakový rosný bod (PDP), teplota, při které se za daného provozního tlaku začne vodní pára měnit na kondenzát. PDP je jiná veličina než atmosférický rosný bod, který popisuje chování vzduchu za normálního tlaku, a proto se s ním nesmí zaměňovat při návrhu systému.
Čím vyšší je přetlak v potrubí a čím nižší teplota povrchu trubky, tím dřív se pára srazí do kapek. V praxi to znamená, že kritická místa nejsou náhodná:
- venkovní úseky potrubí a přípojky bez tepelné izolace,
- nejnižší body sítě, kde se voda gravitačně hromadí,
- odbočky a slepá ramena s nízkým průtokem vzduchu,
- výstupy odvaděčů kondenzátu vedoucí do nevytápěných šachet.
Právě v těchto bodech se z obyčejné kapky vody stane ledová zátka, která omezí nebo úplně zastaví průtok vzduchu k výrobním strojům.
Kde měřit tlakový rosný bod a jak nastavit varování
Senzor PDP má smysl umístit tam, kde se rozhoduje o kvalitě vzduchu pro celou síť nebo pro citlivou část výroby. Standardně se osazuje:
- na výstupu ze sušičky, aby se ověřilo, že zařízení skutečně dosahuje deklarovaného výkonu,
- na hlavních rozvodných větvích před rozdělením do dílčích okruhů,
- u kritických spotřebičů, kde vlhkost ve vzduchu ohrožuje kvalitu výroby nebo bezpečnost provozu.
Pro dlouhodobý provoz v mrazivých podmínkách se lépe osvědčují polymerové kapacitní senzory než starší senzory na bázi Al2O3. Polymerové čidla lépe odolávají kondenzátu a olejovým parám a spolehlivě měří i hluboké rosné body kolem minus 60 °C, což starší technologie často nezvládala bez časté kalibrace.
Profesionální tip: Alarm nastavujte podle účelu vzduchu, ne univerzálně. Pro běžný pneumatický pohon obvykle stačí PDP v teplotním rozsahu určeném výrobcem sušičky, ale pro citlivé procesy, kde vlhkost nesmí ovlivnit kvalitu produktu, se doporučuje výrazně nižší PDP odpovídající požadavkům na kvalitu vzduchu.
Průběžné sledování PDP navíc umožňuje prediktivní údržbu: filtr nebo sušičku vyměníte dřív, než vlhkost pronikne do sítě a napáchá škody na nástrojích a ventilech.
Jak dimenzovat sušičku a filtraci na mrazivé provozní podmínky
Sušička musí dávat rezervu proti nejchladnějšímu místu v rozvodu, ne proti průměrné teplotě v hale. Praktické pravidlo zní: cílový PDP nastavte výrazně níže než nejnižší očekávaná teplota potrubí, aby se minimalizovalo riziko kondenzace a zamrznutí. Pokud tedy vede trubka venkovní stěnou, kde teplota v lednu klesá k minus 10 °C, potřebujete sušičku s PDP kolem minus 20 až minus 30 °C, ne kondenzační jednotku navrženou na +3 °C.
Výběr mezi typy sušiček se odvíjí od tohoto cíle:
- kondenzační (chladicí) sušička pokryje běžné vnitřní rozvody s PDP kolem +3 °C,
- adsorpční sušička zvládne hluboké rosné body potřebné pro venkovní trasy a mrazivé haly.
Sebelepší sušička ale nevyřeší nic, pokud kondenzát není z potrubí odváděn. Před odvaděčem proto patří filtr zachycující pevné částice a koalescenční separátor, který z proudu vzduchu strhává olejové kapky. Bez této filtrace se odvaděče rychleji zanášejí a jejich ventily se v mrazu zadírají v poloze, kdy voda zůstává uvnitř trubky.
Profesionální tip: Před sezonou porovnejte skutečně naměřený PDP s hodnotou, kterou sušička deklaruje na výrobním štítku. Odchylka o víc než pár stupňů signalizuje opotřebené sorpční médium nebo netěsnost, kterou stojí za to řešit dřív, než přijdou mrazy.
Odvaděče kondenzátu: instalace, spád a kontrolní intervaly
Nefunkční odvaděč je nejčastější příčinou zamrzání v provozech, které jinak mají sušičku dimenzovanou správně. Vybírat lze mezi několika principy, každý s jinými slabinami:
- Ruční odvaděč vyžaduje obsluhu, která ventil pravidelně otevře. Bez disciplíny obsluhy voda v potrubí zůstává.
- Časový odvaděč vypouští kondenzát v pevných intervalech bez ohledu na to, kolik vody se skutečně nahromadilo, takže při vyšší vlhkosti nestačí a při nízké plýtvá vzduchem.
- Plovákový odvaděč reaguje na hladinu vody, ale sítko a mechanismus se zanáší usazeninami a olejem.
- Elektronický (kapacitní) odvaděč vypouští kondenzát podle skutečné potřeby a bývá nejspolehlivější volbou pro provozy s proměnlivou vlhkostí.
Bez ohledu na typ platí stejná montážní pravidla: vedení k odvaděči musí mít dostatečný spád, sifon musí být trvale zaplněný vodou a všechny spoje utěsněné, jinak přisává vzduch a mechanismus falešně signalizuje prázdné potrubí. V nevytápěných prostorách patří k sifonu izolace nebo topný kabel, jinak zamrzne jako první.

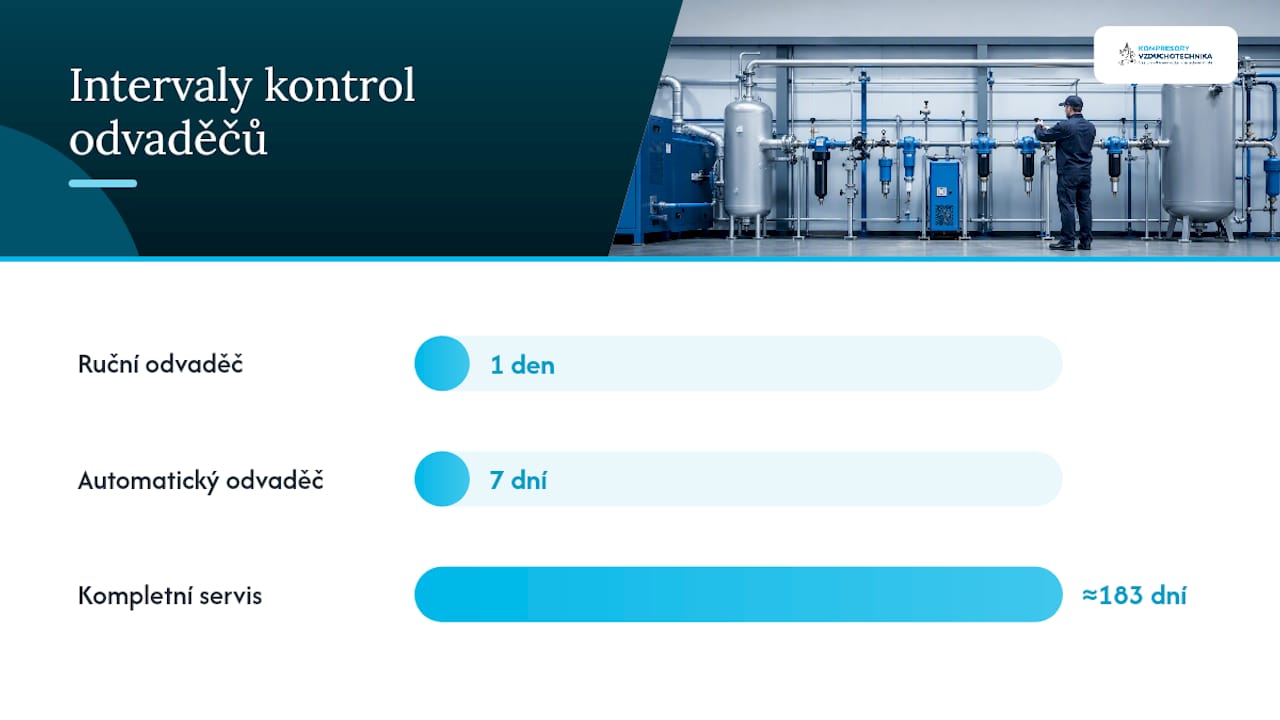

Kontrolní intervaly se liší podle typu zařízení: ruční odvaděče je vhodné kontrolovat denně, automatické týdně, kompletní servis se sítkem a ventilem pak provádět minimálně dvakrát ročně. Víc o volbě a montáži jednotlivých typů najdete v průvodci odvaděči kondenzátu.
Izolace a vyhřívání potrubí v exponovaných úsecích
Pasivní izolace řeší většinu vnitřních rozvodů, kde teplota jen tak neklesne k bodu mrazu. Jakmile ale potrubí vede venkovní zdí, střechou nebo nevytápěnou halou, izolace samotná nestačí, protože jen zpomaluje ztrátu tepla, nezastaví ji. Tam patří topný kabel navinutý podél trubky nebo elektrický plášť s termostatem, který udrží povrch trubky nad bodem mrazu i při dlouhotrvajících mrazech.
Při montáži topného kabelu platí několik zásad:
- kabel vést podél spodní strany trubky, kde se kondenzát hromadí nejdřív,
- elektrické připojení chránit proti vlhkosti krytím alespoň IP65,
- sifony a odvaděče zahrnout do vyhřívané trasy, ne jen rovné úseky potrubí.
Profesionální tip: Náklady na topný kabel a izolaci se vrátí při první odstávce, kterou zabrání. Hodina prostoje výroby kvůli ucpanému rozvodu obvykle převýší cenu vyhřívání celé rizikové větve na sezonu.
Provozní postupy pro zimní režim
Časové spínání sušičky je v mrazech nespolehlivé, protože nereaguje na skutečnou vlhkost vzduchu. Lepší výsledky dává řízení podle aktuálního rosného bodu, známé jako spínání závislé na rosném bodu, které sušičku aktivuje jen tehdy, když to PDP skutečně vyžaduje.
Do zimního provozního plánu patří:
- reakce na alarm PDP do stejné směny, ne až druhý den,
- záznam každého zásahu u odvaděčů a sušičky pro zpětnou kontrolu trendu,
- předsezonní test všech odvaděčů a topných kabelů ještě před prvními mrazy.
Tento přístup zároveň šetří energii, protože sušička neběží zbytečně na plný výkon, když PDP naznačuje, že vzduch je dostatečně suchý.
Jak bezpečně rozmrazit zamrzlý úsek rozvodu
Zjištění zamrzlé zátky obvykle začíná poklesem tlaku za daným úsekem nebo tichým výstupem, kde dřív syčel unikající vzduch. Postup rozmrazení:
- Odtlakujte postižený úsek a uzavřete ho od zbytku sítě, aby náhlé uvolnění zátky nevytvořilo tlakovou špičku.
- Zkontrolujte senzory a odvaděče v okolí, ledová zátka často souvisí s předchozí poruchou odvodu.
- Aplikujte místní kontrolovaný ohřev, například teplovzdušnou pistolí nebo přiloženým topným kabelem, a teplotu zvyšujte postupně.
- Po rozmrazení znovu pomalu natlakujte úsek a ověřte, že voda skutečně odtéká.
Otevřený plamen na potrubí nepatří, hrozí poškození těsnění i vznícení olejových zbytků. Stejně tak se nevyplácí prudké přetlakování zamrzlého úseku ani hrubé mechanické odstraňování zátky, obě metody riskují prasknutí trubky nebo poškození armatur.

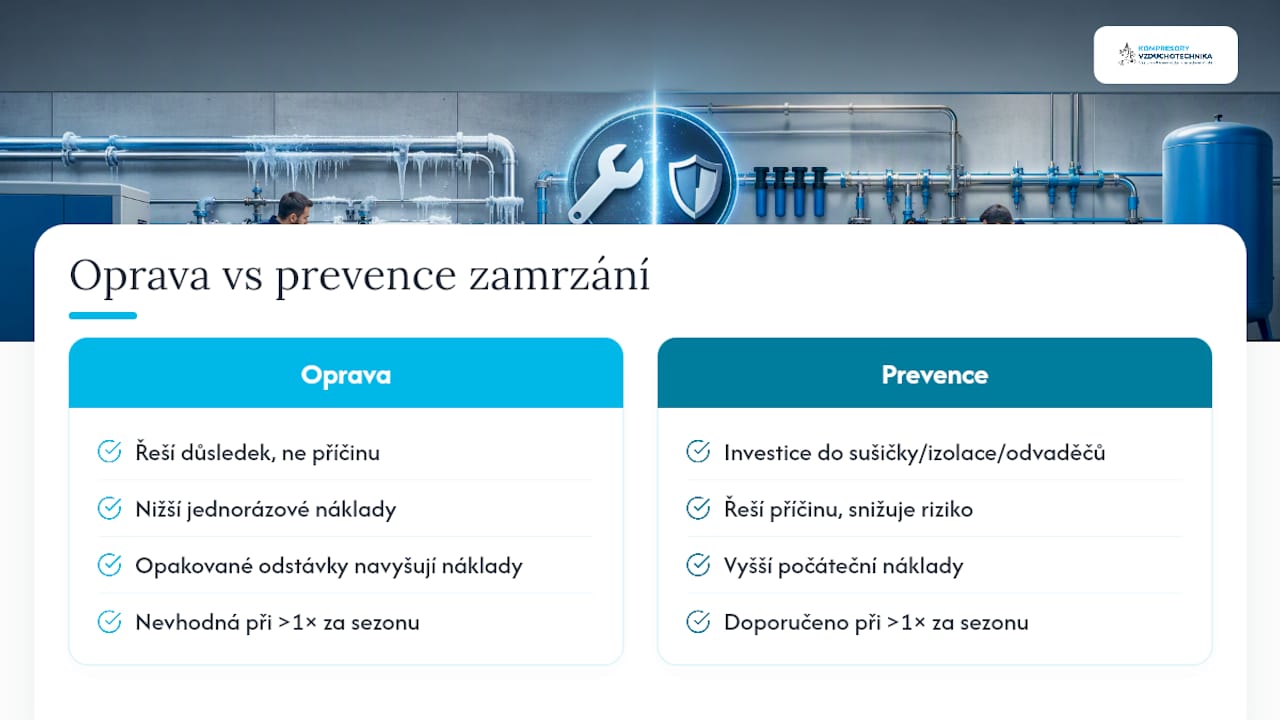

Kdy oprava nestačí: provozní rozhodnutí a ekonomika prevence
Oprava praskle trubky nebo výměna poškozeného ventilu řeší jen důsledek, ne příčinu. Pokud se zamrzání opakuje na stejném místě víc než jednou za sezonu, je to signál, že systém potřebuje investici do sušičky, izolace nebo kvalitnějších odvaděčů, ne další záplatu. Jednorázová oprava vyjde levněji na papíře, ale opakované odstávky výroby ji rychle převáží.
Signálem k objednání odborného zásahu je i situace, kdy naměřený PDP dlouhodobě neodpovídá parametrům sušičky nebo když se odvaděče musí čistit častěji, než ukazuje harmonogram. V takovém případě dává smysl nechat si udělat odborný energetický audit rozvodu, který odhalí, kde systém ztrácí výkon a kde vzniká riziko zamrznutí. Nabízí se možnost odborného auditu pro provozy, kde se prevence vyplatí víc než opakované hašení problémů.
— Zdeněk
Jak vám Kompresory-vzduchotechnika pomůže snížit riziko zamrzání
Kompresory-vzduchotechnika je pro váš provoz alternativou k nahodilým opravám: místo řešení jednotlivých ledových zátek dodá kompletní řešení úpravy vzduchu, které riziko zamrznutí odstraní u zdroje. V nabídce najdete jednotky úpravy stlačeného vzduchu do 18 bar pro dimenzování PDP podle vaší nejchladnější trasy i program filtrace podle normy ISO 8573, který chrání odvaděče kondenzátu před zanášením.
Kromě prodeje zařízení nabízí Kompresory-vzduchotechnika i montáž, revize a servisní zásahy popsané v přehledu služeb. Pokud se vám zamrzání kondenzátu v rozvodu opakuje nebo si nejste jistí správným dimenzováním sušičky před zimou, objednejte si technickou kontrolu systému a nechte si spočítat konkrétní řešení pro vaši síť.
Doporučené technické zdroje a normy
- Podrobný návod na výběr a instalaci najdete v článku o typech odvaděčů kondenzátu.
- Praktické umístění senzorů popisuje průvodce měřením tlaku vzduchu.
- Právní souvislosti nakládání s kondenzátem shrnuje článek o zákonech pro provozovatele kompresorů.
Časté dotazy
Co je tlakový rosný bod a proč rozhoduje o zamrzání?
Tlakový rosný bod je teplota, při které se za provozního tlaku vzduchu začíná srážet vodní pára na kapalinu. Čím níž ho udržíte pod bodem mrazu v nejchladnějším úseku potrubí, tím menší je riziko ledové zátky.
Jak často kontrolovat odvaděče kondenzátu v zimě?
Ruční odvaděče je vhodné kontrolovat denně, automatické týdně a kompletní servis se sítkem provádět minimálně dvakrát ročně, s důrazem na kontrolu před nástupem mrazů.
Jaký PDP zvolit pro venkovní potrubí?
Cílový PDP by měl být o 10 až 20 °C nižší než nejnižší očekávaná teplota potrubí, což u venkovních tras v zimě obvykle znamená volbu adsorpční sušičky místo kondenzační.
Je bezpečné rozmrazit zamrzlé potrubí otevřeným plamenem?
Ne. Otevřený plamen poškozuje těsnění a hrozí vznícením olejových zbytků. Bezpečná metoda je kontrolovaný místní ohřev s postupným natlakováním po odtlakování úseku.
Kdo pomůže s auditem a servisem rozvodu proti zamrzání?
Technické poradenství, montáž izolace a topných kabelů i servis odvaděčů a sušiček, včetně energetického auditu, lze zajistit u specializovaných firem pro provozy s opakovaným problémem se zamrzáním.
