Voda ve stlačeném vzduchu vzniká kondenzací vlhkosti, kterou kompresor nasaje z okolní atmosféry a při stlačení a následném ochlazení se z ní stane kapalný kondenzát. Řešení je vždy dvoustupňové: kondenzát je nutné z rozvodu odvádět odlučovači a odváděči a zbytkovou vlhkost dosušit sušičkou na požadovaný rosný bod. Pokud tuto dvojici zanedbáte, dřív nebo později přijde koroze potrubí, poruchy pneumatického nářadí a vadné výstupy z výroby. Prvním krokem je proto zkontrolovat funkčnost odváděčů a ověřit, zda má systém osazený dochlazovač a sušičku odpovídající provozu.
Stručně:
- Pokud systém neobsahuje funkční odlučovače a sušičky odpovídající provoznímu tlaku, hrozí koroze a poruchy v rozvodu i nářadí.
- Nízký tlakový rosný bod snižuje riziko kondenzace, ale zvyšuje investiční a provozní náklady na úpravu vzduchu.
- Nadměrná vlhkost pramení především z atmosférické vlhkosti, nesprávné funkce dochlazovače nebo chybějících odlučovačů.
- Měření tlakového rosného bodu na vhodných místech pomůže včas odhalit zhoršení kvality vzduchu a předejít škodám.
- Správné řešení zahrnuje komplexní systém s kontinuální kontrolou, pravidelným čištěním a správnými parametry podle typu provozu.
Obsah
- Co je rosný bod a proč rozhoduje o kondenzaci ve vašem systému
- Hlavní příčiny nadměrné vlhkosti v praxi
- Dopady vody v rozvodu: co se pokazí a jaké jsou provozní náklady
- Diagnostika a měření: kde měřit, co měřit a kdy zasáhnout
- Řešení: výběr mezi odlučovači, dochlazovači, sušičkami a filtry
- Kontrolní seznam údržby a rychlé opravy krok za krokem
- Odborné potvrzení od Kompresory-Vzduchotechnika.cz a autora Zdeňka
- Editorial pohled: proč teorie sušičky nestačí a co skutečně rozhoduje
- Dodávka a servis řešení proti vodě v systému
- Časté dotazy
Co je rosný bod a proč rozhoduje o kondenzaci ve vašem systému
Tlakový rosný bod (PDP, z anglického pressure dew point) je teplota, při které se vodní pára ve stlačeném vzduchu začne srážet na kapalinu za daného provozního tlaku. Čím nižší PDP vzduch dosahuje, tím sušší je a tím menší je riziko kondenzace dál v potrubí, ve ventilech i v nástrojích. Rozdíl mezi relativní a absolutní vlhkostí je tu klíčový: relativní vlhkost udává, jak blízko je vzduch bodu sytosti, absolutní vlhkost pak reálné množství vody v kilogramech na metr krychlový.
Komprese tento problém výrazně zhoršuje. Při tlaku 10 barů potřebuje kompresor nasát přibližně jedenáct kubických metrů okolního vzduchu na výrobu jednoho kubického metru stlačeného vzduchu, a veškerá vlhkost obsažená v tomto objemu se tak koncentruje do mnohem menšího prostoru. Kvalitu vzduchu z hlediska obsahu vody proto popisuje mezinárodní norma ISO 8573-1, která definuje třídy kvality podle tlakového rosného bodu a je referenčním standardem pro měření a klasifikaci.
Praktické dopady rosného bodu na provoz:
- nízký PDP znamená sušší vzduch, ale i vyšší investiční a provozní náklady na úpravu,
- vysoký PDP je levnější řešení, ale nese riziko kondenzace v chladnějších částech rozvodu,
- volba třídy podle ISO 8573-1 se vždy odvíjí od konkrétní aplikace, ne od univerzálního standardu.
Hlavní příčiny nadměrné vlhkosti v praxi
Většina problémů s vodou v rozvodu má jen několik opakujících se zdrojů, a technik je zpravidla dokáže odhalit během jedné kontroly.
- Nasátá atmosférická vlhkost – kompresor nasává vzduch z okolí a jeho vlhkost se kompresí koncentruje, jak popisuje výpočet výše.
- Nedostatečné mezichlazení nebo porucha dochlazovače – pokud dochlazovač nefunguje správně, horký vzduch putuje dál a kondenzuje až v potrubí, ne v místě, kde to lze bezpečně odvést.
- Zanesené nebo chybějící odlučovače – bez funkčního odlučovače kondenzát prochází dál do rozvodu.
- Vadné automatické odpouštěče – zaseknutý nebo netěsný odváděč buď kondenzát nevypustí, nebo naopak zbytečně ztrácí vzduch.
- Nesprávné dimenzování systému – poddimenzovaná sušička nebo špatně navržený spád potrubí vedou k trvalé vlhkosti i při funkčním zařízení.
Venkovní podmínky hrají roli především v létě, kdy vyšší teplota a vlhkost vzduchu zvyšují nároky na chladicí výkon celého systému úpravy.

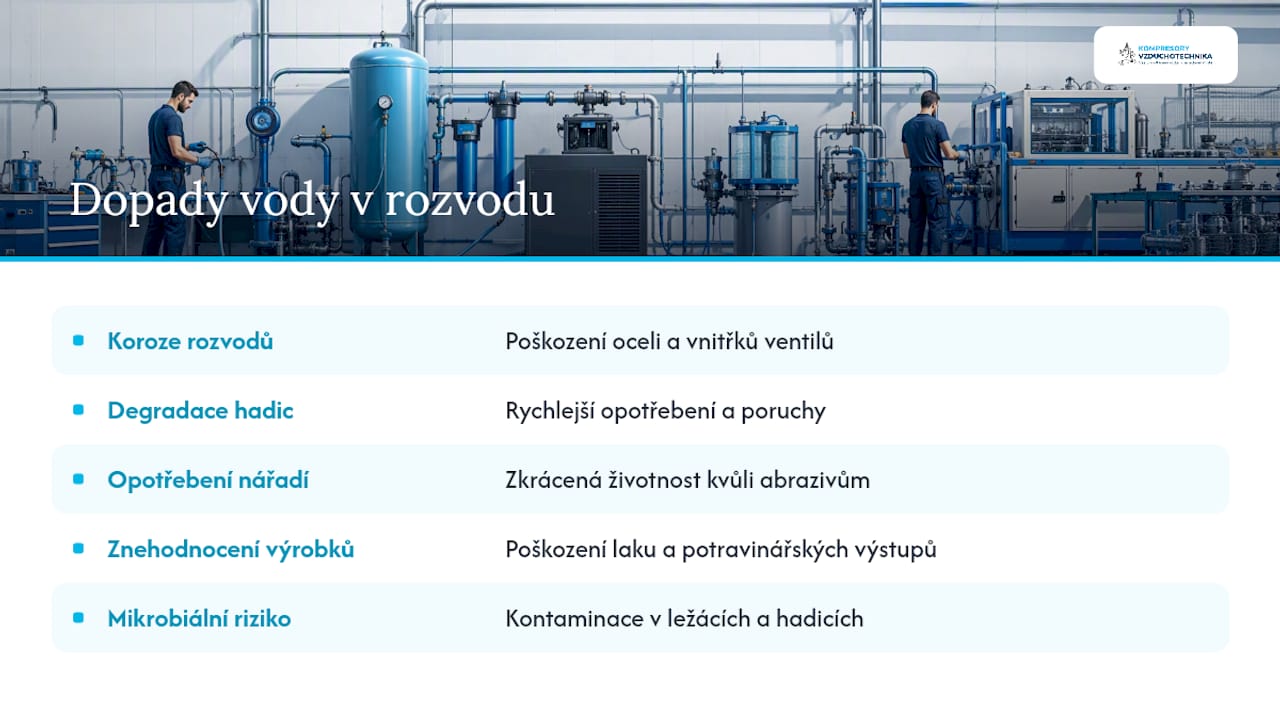

Dopady vody v rozvodu: co se pokazí a jaké jsou provozní náklady
Voda v potrubí není kosmetický problém, je to přímá cesta k opotřebení a poruchám. Koroze napadá ocelové rozvody i vnitřní součásti ventilů, hadice degradují rychleji a pneumatické nářadí ztrácí životnost kvůli abrazivním částicím unášeným vlhkým vzduchem. V provozech, jako je lakování nebo potravinářská výroba, vlhkost přímo znehodnocuje výstupní produkt, a k tomu se přidává riziko mikrobiální kontaminace v ležácích a hadicích, kde voda stagnuje.
Kondenzát z kompresoru navíc obsahuje olej a pevné částice, takže ho nelze bez úpravy vypustit do kanalizace. Provozovatel proto potřebuje separátor oleje a vody, jinak riskuje porušení vodohospodářské legislativy. Podrobnosti k povinnostem v Česku shrnuje přehled o zákonech pro likvidaci kondenzátu. Náklady na tuto úpravu jsou zpravidla zlomkem toho, co stojí oprava zkorodovaného rozvodu nebo výměna poškozeného kompresoru po havárii způsobené vodou v mazacím systému.
Diagnostika a měření: kde měřit, co měřit a kdy zasáhnout
Měření rosného bodu má smysl jen tam, kde reálně hrozí kondenzace nebo kde na kvalitu vzduchu závisí kvalita výstupu. Sonda PDP patří za sušičku, případně přímo u kritických odběrných míst, jako je lakovací kabina nebo měřicí přístroj.
- Umístěte sondu za sušičku a případně druhou u nejcitlivějšího spotřebiče v systému.
- Sledujte hodnotu PDP proti požadované třídě ISO 8573-1 pro danou aplikaci. Pokud naměřený rosný bod trvale převyšuje hranici zvolené třídy, jde o alarmový stav, který vyžaduje okamžitý zásah.
- Zaveďte kontrolní protokol – denní vizuální kontrolu odváděčů, týdenní odečet PDP a měsíční záznam trendu, který odhalí pomalu narůstající problém dřív, než způsobí škodu.
Profesionální tip: Zapisujte hodnotu PDP do jednoduché tabulky každý týden ve stejnou denní dobu. Pomalý, ale trvalý nárůst rosného bodu je nejčastěji první příznak stárnoucího sušicího média nebo začínající poruchy kompresoru, a všimnete si ho měsíce před tím, než se projeví jako viditelná voda v potrubí.
Řešení: výběr mezi odlučovači, dochlazovači, sušičkami a filtry
Správně navržený systém úpravy vzduchu pracuje ve stupních, ne jako jediné univerzální zařízení. Kombinace dochlazovače, cyklonového odlučovače a filtrace dokáže odstranit většinu kondenzátu ještě dřív, než se dostane k vzdušníku. Zbylou vlhkost pak dořeší sušička podle požadovaného rosného bodu.
- Kondenzační (chlazené) sušičky ochladí vzduch a vodu vysráží; dosahují výstupního PDP kolem +3 °C a na nižší hodnoty nejsou konstrukčně schopné. Pro běžnou dílnu s pneumatickým nářadím to obvykle stačí.
- Adsorpční sušičky zvládnou PDP od −20 °C až do −70 °C v závislosti na typu regenerace (studená, teplá nebo s ohřevem), a proto se používají tam, kde nesmí vlhkost prakticky vůbec zůstat, například v lakovnách nebo farmaceutické výrobě.
- Membránové sušičky jsou konstrukčně nejjednodušší a bez pohyblivých částí, ale mají omezenou kapacitu a hodí se spíš pro menší průtoky a specifické aplikace, ne pro celozávodní rozvod.
Ekonomicky nejvýhodnější řešení pro většinu provozů často není nejvýkonnější sušička, ale správná kombinace dochlazovače, cyklonového odlučovače a mikrofiltru tam, kde provoz nevyžaduje PDP pod bodem mrazu. Předimenzovaná adsorpční sušička zbytečně zvyšuje investiční i provozní náklady, pokud aplikace nepotřebuje extrémně nízký rosný bod.
Detailní přehled konkrétních modelů podle výstupního PDP najdete v seznamu sušiček pro kompresory, kde lze porovnat parametry podle typu provozu.
Kontrolní seznam údržby a rychlé opravy krok za krokem
Údržba systému úpravy vzduchu nemusí být komplikovaná, pokud má jasný harmonogram a někdo ho skutečně dodržuje.

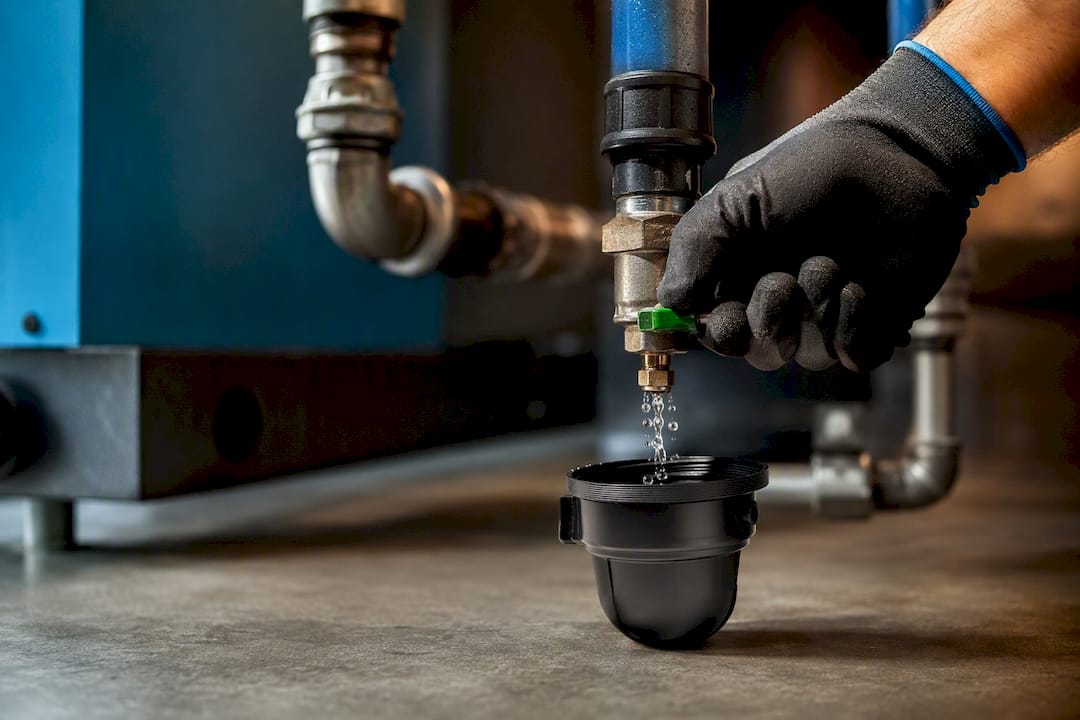

- Denně – ruční nebo kontrola automatického odpouštění vzdušníku, vizuální kontrola odlučovačů na netěsnosti.
- Týdně – ověření funkce sušičky, odečet PDP na kontrolním místě, kontrola stavu filtrů a případné zanesení.
- Měsíčně až čtvrtletně – výměna filtračních vložek, servisní kontrola separátoru oleje a vody, test těsnosti celého rozvodu tlakovou zkouškou.
- Při výpadku sušičky – dočasně přesměrujte tok vzduchu mimo kritické spotřebiče, zvyšte frekvenci ručního odpouštění kondenzátu a u citlivých aplikací zvažte krátkodobé omezení provozu, než se sušička opraví.
Volba a instalace odváděčů kondenzátu má přímý vliv na to, jak dobře tento harmonogram funguje v praxi – podrobný návod nabízí článek o typech a výběru odvaděčů kondenzátu.
Odborné potvrzení od Kompresory-Vzduchotechnika.cz a autora Zdeňka
Tento postup vychází z běžné praxe v provozech, kde vlhkost dlouho unikala pozornosti. Typický scénář: dílna s pneumatickým nářadím řešila opakované poruchy ventilů, dokud se neukázalo, že dochlazovač byl podhodnocený pro reálný výkon kompresoru a sušička nikdy nedostávala vzduch v požadované teplotě. Po doplnění správně dimenzovaného dochlazovače a servisu sušičky problém zmizel.
Pro techniky, kteří chtějí problém vyřešit systematicky, doporučujeme:
- projít proces sušení stlačeného vzduchu pro pochopení principů regenerace,
- ověřit stav odváděčů podle návodu na jejich výběr a instalaci,
- při nejasnostech ohledně dimenzování konzultovat konkrétní parametry provozu přímo s techniky Kompresory-vzduchotechnika, kteří navrhují řešení na míru podle naměřeného PDP a požadované třídy ISO 8573-1.

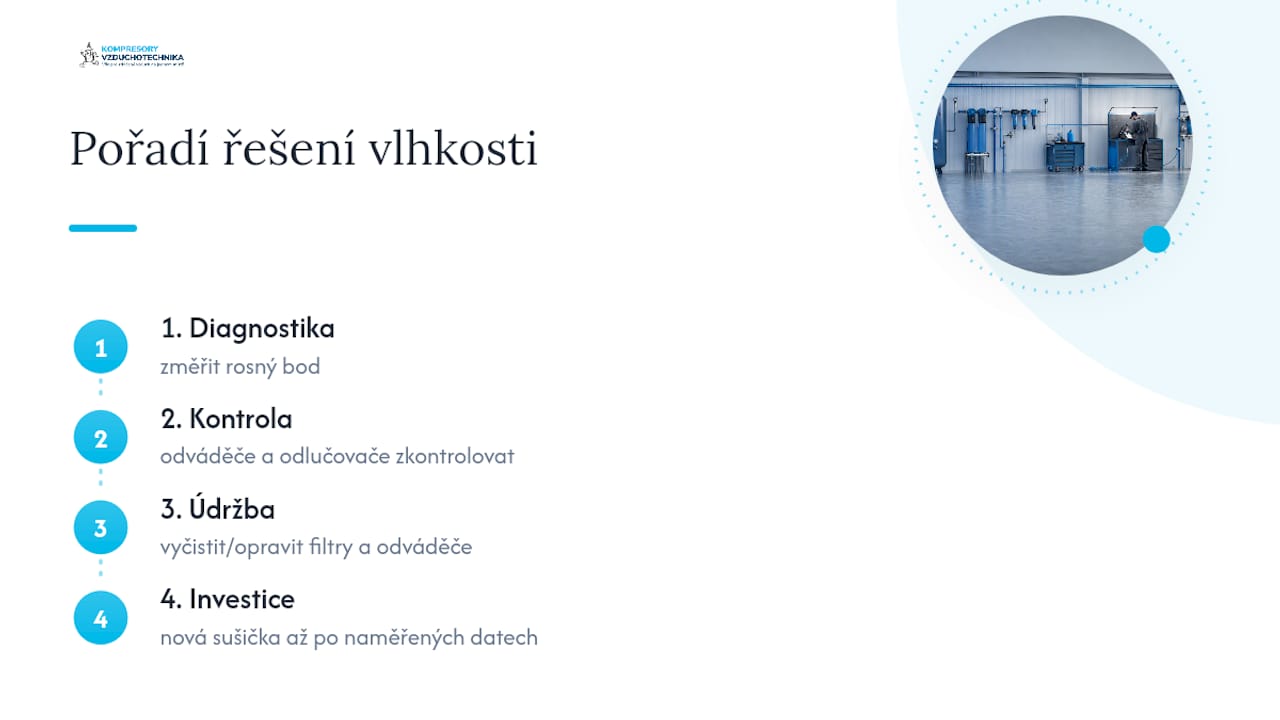

Editorial pohled: proč teorie sušičky nestačí a co skutečně rozhoduje
Většina textů o vodě ve stlačeném vzduchu se soustředí na parametry sušiček, jako by výběr správného zařízení byl to hlavní. Realita v dílnách je jiná: nejčastější příčinou problému nebývá špatně zvolená sušička, ale zanedbaná údržba odváděčů a odlučovačů, které jsou levné, nenápadné a snadno se na ně zapomene. Drahá adsorpční sušička s ucpaným předfiltrem funguje hůř než levná kondenzační sušička se správně fungujícím odlučovačem.
Konvenční rady často doporučují „investujte do lepší sušičky“ jako univerzální řešení. Ve skutečnosti první krok by měl vždy být diagnostický – změřit rosný bod, zkontrolovat odváděče a až potom uvažovat o výměně technologie. Bez tohoto pořadí riskujete, že zaplatíte za výkonnější zařízení a problém zůstane, protože příčina byla jinde.
Priorita čtenáře by tedy měla být jasná: nejdřív pravidelné měření a kontrolní protokol, až potom investice do nové sušičky nebo filtrace. Bez naměřených dat se návrh řešení stává odhadem, a odhad v tomto oboru bývá drahý.
— Zdeněk
Dodávka a servis řešení proti vodě v systému
Existují možnosti komplexní dodávky od návrhu po servis, takže se vlhkost v rozvodu neřeší po jednotlivých komponentách, ale jako celý systém. V nabídce jsou sušičky, odlučovače, filtrační jednotky i kompaktní jednotky úpravy stlačeného vzduchu do 13 barů vhodné pro menší provozy a dílny.
Spolupráce může probíhat ve čtyřech krocích: posouzení stávajícího stavu a naměřeného rosného bodu, návrh vhodné kombinace zařízení, dodávka a montáž, a následně pravidelný servis včetně kontroly separátorů a filtrů. Pro rozvody, které potřebují výměnu nebo doplnění potrubí, existuje možnost využít trubky pro rozvody stlačeného vzduchu v nástrčném systému. Pokud chcete zjistit, kde přesně váš systém ztrácí vzduch nebo produkuje nadměrný kondenzát, doporučuje se využít odbornou konzultaci s návrhem řešení na míru vašemu provozu.
Časté dotazy
Jak zabránit kondenzaci vody ve stlačeném vzduchu?
Kondenzaci omezíte kombinací dochlazovače, odlučovače a sušičky nastavené na rosný bod odpovídající vaší aplikaci podle ISO 8573-1. Klíčová je i pravidelná kontrola a odpouštění odváděčů kondenzátu, ideálně denně.
Jak se voda dostane do stlačeného vzduchu?
Kompresor nasává atmosférický vzduch, který vždy obsahuje vodní páru. Kompresí a následným ochlazením se vzduch zahustí a přebytečná vlhkost se srazí do kapalného kondenzátu.
Jak zjistit, že má systém problém s vlhkostí?
Nejspolehlivější metodou je měření tlakového rosného bodu za sušičkou a u kritických odběrů. Pokud naměřená hodnota trvale převyšuje hranici požadované třídy podle ISO 8573-1, jde o alarmový stav vyžadující zásah.
Jaký typ sušičky je pro běžnou dílnu dostatečný?
Pro většinu dílen a provozů s pneumatickým nářadím postačí kondenzační sušička s výstupním rosným bodem přibližně tři stupně Celsia v kombinaci se správně dimenzovaným odlučovačem. Náročnější aplikace, jako je lakování, vyžadují adsorpční sušičku s nižším rosným bodem.
Lze kondenzát z kompresoru vypustit do odpadu bez úpravy?
Ne, kondenzát obsahuje olej a pevné částice, a proto ho nelze vypouštět do kanalizace bez předchozí separace. Provoz potřebuje separátor oleje a vody, aby splnil vodohospodářské požadavky.
