Kondenzační sušičky stlačeného vzduchu z kompresoru

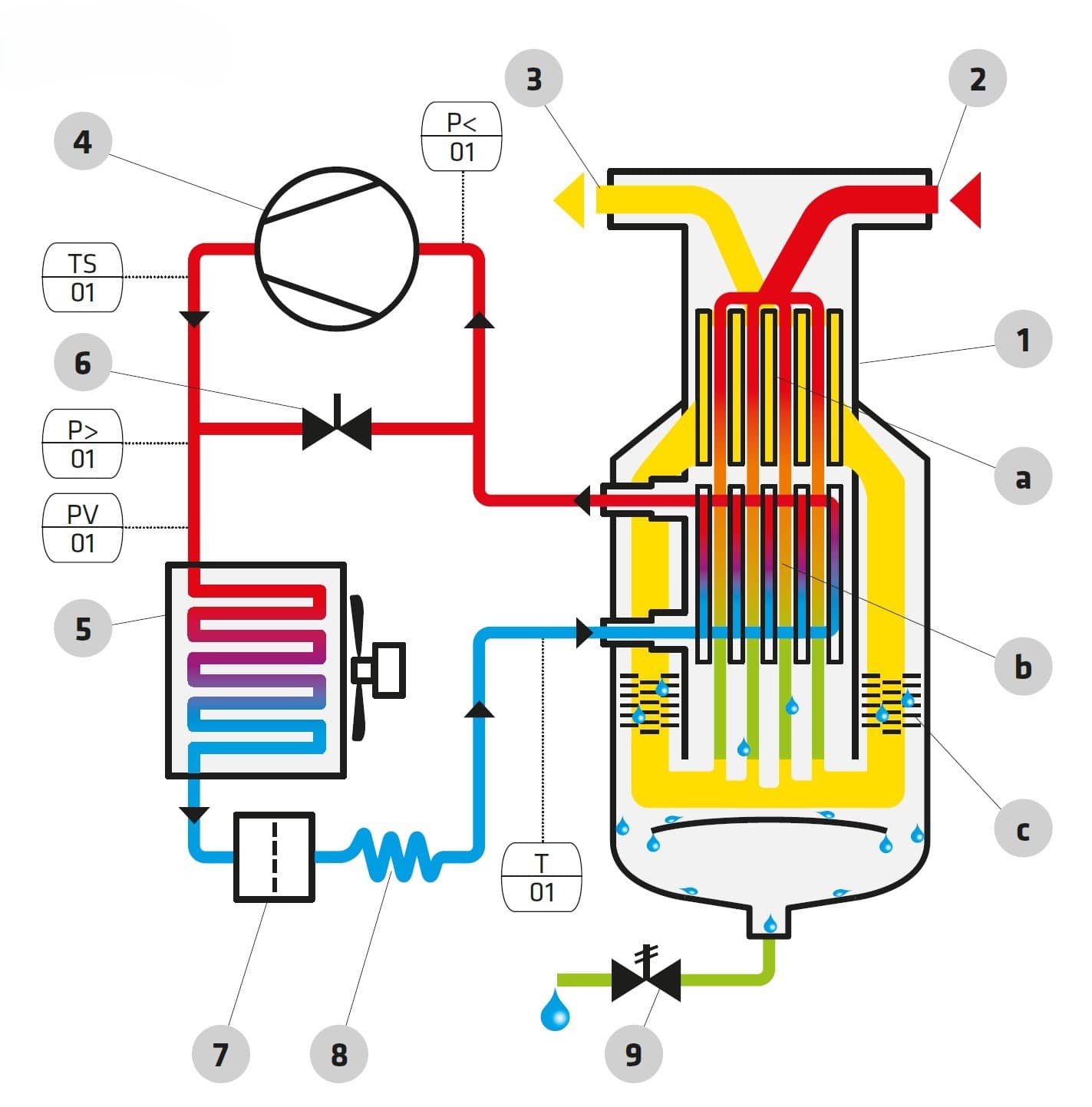

Kondenzační sušička stlačeného vzduchu (někdy nazývaná také chladicí sušička) odstraňuje vlhkost z kompresorem stlačeného vzduchu ochlazením na nízkou teplotu. V zařízení se nachází chladicí okruh, který zchladí přiváděný vzduch obvykle na teplotu okolo +3 °C. Tím dojde ke kondenzaci vodní páry přítomné ve vzduchu – pára přechází na kapalinu (kondenzát). Kondenzovaná voda je následně oddělena separátorem (odlučovačem) a automatickým odvaděčem kondenzátu odvedena pryč. Po odloučení vlhkosti se suchý vzduch opět mírně ohřeje (rekuperací tepla), aby nekondenzovala vlhkost na potrubí za sušičkou. Výsledkem je suchý vzduch s tlakovým rosným bodem typicky kolem +3 °C, který je vhodný pro většinu běžných aplikací.
#ShowMore#
Výhody
- Relativně nižší pořizovací náklady než u pokročilejších typů sušiček.
- Nenáročný provoz a jednoduchá údržba; nevyžaduje výměnu žádných náplní.
- Pracuje bez ztráty stlačeného vzduchu (nepotřebuje žádnouz rekuperaci, „očistný“ vzduch pro svůj chod).
- Osvědčené a spolehlivé řešení pro širokou škálu kompresorů a systémů úpravy vzduchu.
Nevýhody
- Omezený dosah tlakového rosného bodu – dokáže snížit vlhkost jen zhruba na +3 °C, což nemusí stačit pro aplikace vyžadující extrémně suchý vzduch (např. venkovní rozvody v mrazu).
- Trvalá spotřeba elektrické energie (pohání chladicí kompresor, ventilátor a řídicí systém).
- Nutnost zajištění dobrého odvětrávání a vhodných okolních podmínek: při provozu generuje odpadní teplo, které je potřeba odvádět, jinak klesá účinnost sušení.
- Při nedostatečné údržbě (např. zanesený kondenzátor chladicího okruhu) může postupně ztrácet výkon a nemusí dosáhnout požadovaného rosného bodu.
Oblasti použití
Kondenzační sušičky patří k nejpoužívanějším řešením sušení stlačeného vzduchu v dílnách i v průmyslu. Poskytují dostatečně suchý vzduch pro většinu pneumatického nářadí, lakoven, výrobních linek a dalších strojních zařízení. Typicky se instalují v autoservisech, strojírenských a dřevozpracujících provozech, při balení a plnění produktů, nebo obecně tam, kde by nadměrná vlhkost mohla způsobovat korozi, vady povrchů či jiné problémy. Jsou vhodné všude tam, kde požadovaný tlakový rosný bod kolem +3 °C je dostačující a není ekonomické ani nutné dosahovat extrémního vysušení vzduchu.
Srovnání s ostatními typy sušiček
Ve srovnání s jinými technologiemi nabízí kondenzační sušička vyvážený poměr ceny a výkonu. Pokud nepotřebujete extrémně nízký rosný bod, bývá první volbou před dražšími adsorpčními sušičkami stlačeného vzduchu, které dokážou dosáhnout až –40 °C či nižších rosného bodů. Oproti nim má kondenzační typ výhodu v nižších provozních nákladech a nulové ztrátě vzduchu. Na druhou stranu, při speciálních požadavcích – například pro velmi malé průtoky vzduchu či mobilní zařízení – mohou přijít vhod membránové sušičky, které fungují bez elektřiny. Pro maximální kvalitu vzduchu se pak často za kondenzační sušičku přidává ještě jemná filtrace nebo sloupce s aktivním uhlím, jež odstraní i olejové páry a pachy.
Nezapomeňte: Pro správnou funkci kondenzační sušičky je vhodné použít předřadný filtr stlačeného vzduchu (mechanický/koalescenční), který zachytí nečistoty a olejové aerosoly ještě před vstupem do sušičky. Tím ochráníte sušičku před zanesením a zvýšíte její účinnost i životnost. Další užitečné informace o úpravě vzduchu najdete v naší poradně, v článku “Proč a jak sušit stlačený vzduch z kompresoru”.
-
Kondenzační sušičky RDP; tlakový rosný bod +3 °C
-
.jpg)
Kondenzační sušičky WDF; rosný bod +3°C s filtry
-
-hankison-susicka-vzduch-kompresor-tllak-kondenzace-rosny-bod.jpg)
Sušičky vzduchu HDI; tlakový rosný bod +4°C
-
Kondenzační sušičky RDL; tlakový rosný bod +5°C
-
Sušičky vzduchu Cool; tlakový rosný bod +5°C
-
Sušičky vzduchu MDX; tlakový rosný bod +3°C
-
.jpg)
Sušičky vzduchu ADRY; menší adsorpční -40°C
-
Sušičky vzduchu BDRY; velké adsorpční -40°C
-
Sušičky vzduchu MADRY; membránové -40°C
-
Sloupce s aktivním uhlím; separace aktivním uhlím
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 144 m³/hod (2 333 l/min) a připojením pomocí vnějšího závitu G1". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 1 900 m³/hod (31 666 l/min) a připojením pomocí vnějšího závitu G2 1/2"....
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 600 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 75 m³/hod (1 250 l/min) a připojením pomocí vnějšího závitu G3/4". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 480 m³/hod (8 000 l/min) a připojením pomocí vnějšího závitu G1 1/2"....
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 42 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 380 m³/hod (6 333 l/min) a připojením pomocí vnějšího závitu G1 1/4"....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 50 m³/hod (833 l/min) a připojením pomocí vnějšího závitu G3/4". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 1 500 m³/hod (25 000 l/min) a připojením pomocí vnějšího závitu G2 1/2"....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 1 300 m³/hod (21 666 l/min) a připojením pomocí vnějšího závitu G2 1/2"....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 600 m³/hod (10 000 l/min) a připojením pomocí vnějšího závitu G2". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 950 m³/hod (15 833 l/min) a připojením pomocí vnějšího závitu G2". Proces...
Kondenzační sušička vzduchu WDF-53 efektivně odstraňuje vlhkost při průtoku 53 m³/h (883 l/min) a dosahuje rosného bodu +3 °C. Integrované filtry 1 µm a 0,01 µm zajišťují čistý...
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 54 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 1 150 m³/hod (19 166 l/min) a připojením pomocí vnějšího závitu G2 1/2"....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 300 m³/hod (5 000 l/min) a připojením pomocí vnějšího závitu G1 1/4"....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 100 m³/hod (1 666 l/min) a připojením pomocí vnějšího závitu G3/4". Proces...
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 72 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 180 m³/hod (3 000 l/min) a připojením pomocí vnějšího závitu G1". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +5°C. Maximální vstupní tlak je 13 bar s průtokem až 35 m³/hod (583 l/min) a připojením pomocí vnějšího závitu G 1/2". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 35 m³/hod (583 l/min) a připojením pomocí vnějšího závitu G3/8". Proces...
Obchozí potrubí pro kondenzační sušičky MDX400 až 1800 pro jednoduchou výměnu vložek ve filtrech bez potřeby uzavření odstávky. jednoduchá montáž při instalaci sušičky....
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 750 m³/hod (12 500 l/min) a připojením pomocí vnějšího závitu G2". Proces...
Kondenzační sušička vzduchu WDF-70 poskytuje efektivní odstranění vlhkosti ze stlačeného vzduchu s průtokem 70 m³/h (1 166 l/min) a dosažením tlakového rosného bodu +3 °C. Díky...
Kondenzační sušička vzduchu WDF-100 poskytuje efektivní sušení stlačeného vzduchu s průtokem 100 m³/h (1 667 l/min) a dosažením tlakového rosného bodu +3 °C. Integrované filtry...
Kondenzační sušička vzduchu WDF-155 efektivně odstraňuje vlhkost ze stlačeného vzduchu a dosahuje tlakového rosného bodu +3 °C. S průtokem 155 m³/h (2 583 l/min) je vhodná pro...
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 108 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +5°C. Maximální vstupní tlak je 13 bar s průtokem až 75 m³/hod (1 250 l/min) a připojením pomocí vnějšího závitu G 3/4". Proces...
Mimořádně tichý a bezprašný chod kondenzační sušičky stlačeného vzduchu do průtoku 25 m³/hod z kompresoru na 3°C rosného bodu umožňuje využití v laboratořích s vysokými nároky...
Kondenzační sušič stlačeného vzduchu na rosný bod +5°C. Maximální vstupní tlak je 13 bar s průtokem až 100 m³/hod (1 666 l/min) a připojením pomocí vnějšího závitu G 1". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 235 m³/hod (3 916 l/min) a připojením pomocí vnějšího závitu G1". Proces...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 20 m³/hod (333 l/min) a připojením pomocí vnějšího závitu G3/8". Proces...
Kondenzační sušička vzduchu WDF-190 zajistí efektivní odstranění vlhkosti ze stlačeného vzduchu s průtokem 190 m³/h (3 166 l/min) a dosažením tlakového rosného bodu +3 °C. Díky...
Kondenzační sušička vzduchu WDF-210 zajišťuje vysoce účinné sušení stlačeného vzduchu s průtokem 210 m³/h (3 500 l/min) a dosažením tlakového rosného bodu +3 °C. Integrované...
Kondenzační (chladicí) sušička stlačeného vzduchu WDF-23 s výkonem 333 l/min do 16 bar zajišťuje spolehlivé odstranění vlhkosti ze stlačeného vzduchu až na tlakový rosný bod +3...
Kondenzační (chladicí) sušička stlačeného vzduchu WDF-38 s výkonem 633 l/min do 16 bar zajišťuje spolehlivé odstranění vlhkosti ze stlačeného vzduchu až na tlakový rosný...
Kondenzační sušička vzduchu WDF-1388 poskytuje vysoce efektivní sušení stlačeného vzduchu s průtokem 1 388 m³/h (23 133 l/min) a dosažením tlakového rosného bodu +3 °C. Díky...
Kondenzační sušička vzduchu WDF-1800 poskytuje vysokokapacitní sušení stlačeného vzduchu s průtokem 1 800 m³/h (30 000 l/min) a dosažením tlakového rosného bodu +3 °C....
Kondenzační sušička vzduchu WDF-305 efektivně odstraňuje vlhkost ze stlačeného vzduchu při průtoku 305 m³/h (5 083 l/min) a dosahuje tlakového rosného bodu +3 °C. Integrované...
Kondenzační sušička vzduchu WDF-385 efektivně odstraňuje vlhkost ze stlačeného vzduchu při průtoku 385 m³/h (6 416 l/min) a dosahuje tlakového rosného bodu +3 °C. Integrované...
