Beim Verdichten von Luft entsteht Kondensat — ein Gemisch aus Wasser, Öl und Schmutz. Bleibt es im Druckbehälter, rostet dieser von innen, und das Wasser wandert weiter ins Werkzeug und in die Lackiererei. Ein Ableiter führt es von selbst ab, ohne dass jemand täglich einen Hahn öffnen muss. Sie unterscheiden sich darin, woran sie erkennen, dass es etwas abzulassen gibt — und genau das entscheidet, was der Betrieb kostet.

Welches Prinzip Sie brauchen

Entscheidend ist, wo er hängen wird und ob Sie Strom in der Nähe haben. Elektronische Ableiter lassen keinen Liter Luft zu viel heraus, brauchen dafür aber eine Steckdose. Schwimmerableiter kommen ohne Strom aus. Zeitgesteuerte sind am günstigsten, aber bei jedem Öffnen entweicht auch etwas Luft — wie viel, hängt von der Einstellung ab.

Kein Verlust heißt nicht, dass das Ventil nichts durchlässt — es heißt, dass es schließt, bevor dem Kondensat Luft folgen kann. Beim zeitgesteuerten lässt sich das nicht überwachen, denn der öffnet blind nach der eingestellten Zeit.

#showmore#

Warum Kondensat abgeführt werden muss

Die Luft, die der Kompressor ansaugt, führt Feuchtigkeit mit. Beim Verdichten schrumpft das Volumen, die Feuchtigkeit konzentriert sich und beim Abkühlen fällt sie als Wasser aus. Bei einer ölgeschmierten Maschine kommt Ölnebel dazu und aus dem angesaugten Staub Schmutz. Zusammen ist das ein saures Gemisch, das von innen korrodiert.

Es gibt drei Schäden und alle zeigen sich später, als sie entstehen. Der Druckbehälter rostet von innen, wo es niemand sieht. Wasser geht weiter ins Netz und spült im Druckluftwerkzeug das Schmiermittel aus. Und beim Lackieren gelangt es in die Spritzpistole, wo es im Lack einen Krater hinterlässt. Deshalb wird Kondensat an jeder Stelle abgeführt, an der es sich absetzt.

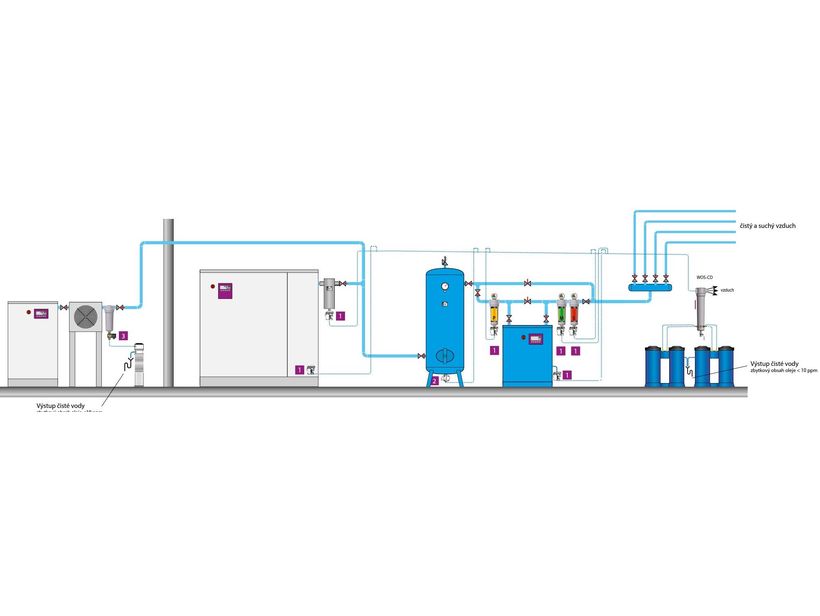

Wo es sich überall absetzt

• Druckbehälter — hier ist am meisten davon — die Luft kühlt ab und das Wasser sinkt auf den Boden
• Trockner — das ist seine Aufgabe: die Feuchtigkeit entziehen, die sonst weiterginge
• Filter — sie fangen den Ölnebel und die Tröpfchen ab, die durchgekommen sind
• Abscheider — der Zyklon schüttelt das Wasser gleich hinter dem Kompressor aus dem Luftstrom

Worauf Sie bei der Wahl achten

Wohin mit dem abgelassenen Kondensat

Kondensat aus einem ölgeschmierten Kompressor ist gefährlicher Abfall — in die Kanalisation gehört es nicht. Es wird in einen Öl-Wasser-Trenner geführt, der das Öl zurückhält; übrig bleibt Wasser, das abgelassen werden darf. Bei einer ölfreien Maschine ist das Kondensat sauberer, aber meist trotzdem sauer; nach örtlichen Vorschriften kann auch das eine Aufbereitung verlangen.

• Öl-Wasser-Trenner — Trenner scheiden das Wasser vom Öl

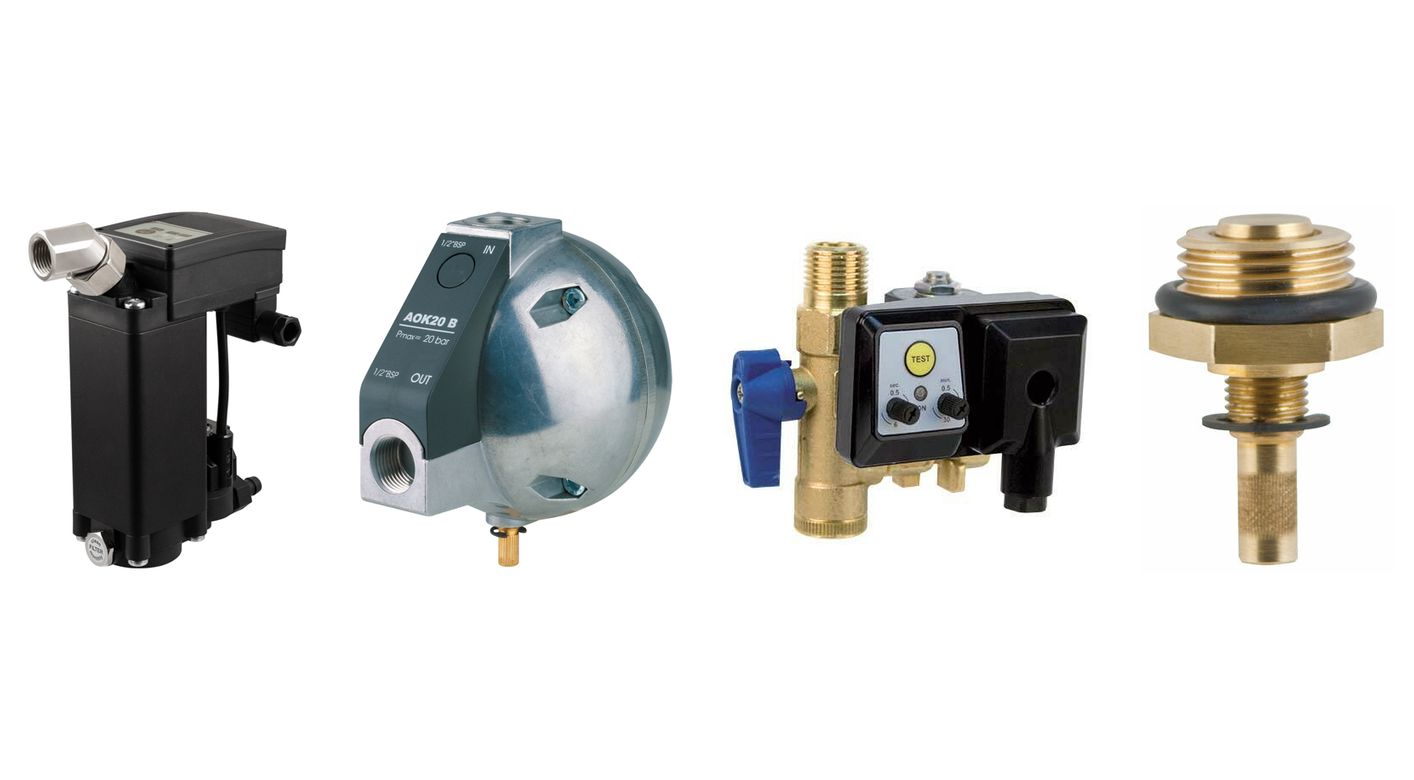

Was Sie bei uns finden

Jedes Prinzip hat einen eigenen Abschnitt mit einer Tabelle der Ausführungen und ihrer Werte.

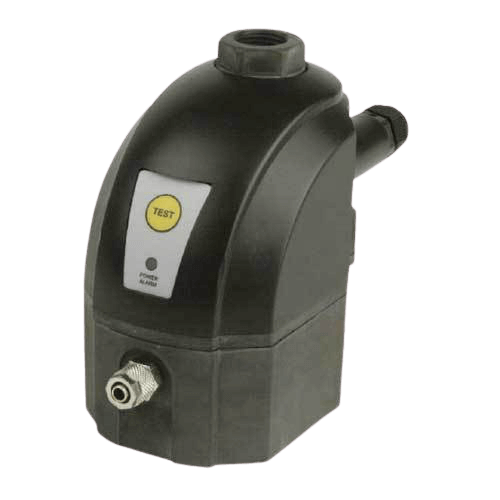

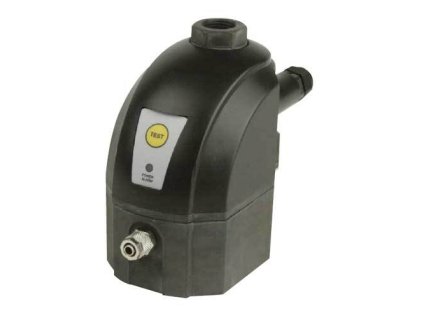

• Elektronische LD — Die Baureihe LD überwacht den Stand mit einem kapazitiven Sensor und öffnet das Ventil erst dann, wenn es etwas abzulassen gibt — und schließt es, bevor dem Kondensat Luft folgen kann.
• Elektronischer AD20 — Der AD20 ist ein verlustfreier Ableiter mit kapazitivem Sensor, vor allem für Filtertassen gedacht.
• Elektronische IED — Die Baureihe IED ist direkt für Filtertassen gebaut.
• Zeitgesteuerte TD — Ein zeitgesteuerter Ableiter öffnet nach der Uhr, nicht nach dem Stand.
• Zeitgesteuerter CTD16 — Der CTD16 ist ein zeitgesteuerter Ableiter mit einem integrierten Kugelhahn — das Ventil lässt sich also von Hand absperren, ohne die ganze Leitung stillzulegen.
• Schwimmer AOK — Ein Schwimmerableiter braucht keinen Strom.
• Schwimmer B2FD — Der B2FD ist ein Schwimmerableiter, gebaut für Filter und Wartungseinheiten.
• Manuelle MCD — Der einfachste Weg, Kondensat herauszubekommen: aufdrehen und ablassen.
• Servicesätze — Ein elektronischer Ableiter hat innen ein Filtersieb und Dichtungen, und beides wird bei der jährlichen Wartung gewechselt.

Ventilek rät

Das Wasser aus dem Druckbehälter lässt niemand ab. Deshalb rosten Behälter durch.

Leute, Hand aufs Herz — wer von Ihnen öffnet den Hahn unter dem Druckbehälter jeden Tag? Eben. Und das Wasser bleibt drin, der Behälter rostet von innen und Sie erfahren es erst bei der Prüfung. Ein Ableiter macht das für Sie und kostet einen Bruchteil eines neuen Behälters. Zwei Ratschläge. Erstens: wählen Sie nach dem Druck, nicht nach dem Preis — ein Hochdruckschwimmer braucht mindestens zehn bar, sonst schließt er nicht einmal. Zweitens: Kondensat aus einem Ölkompressor gehört nicht in den Kanal, sondern in den Trenner. Das ist keine Schikane, es ist wirklich gefährlicher Abfall.

• Elektronische Ableiter LD
• Öl-Wasser-Trenner

Häufige Fragen zu Kondensatableitern

Welchen Ableiter soll ich wählen?

Drei Dinge entscheiden. Der Druck in Ihrer Anlage — er darf nicht höher sein als das, was der Ableiter aushält. Der Ort, an den er kommt: Druckbehälter, Trockner und Filter stellen jeweils andere Ansprüche. Und ob Sie Strom in der Nähe haben: ohne Steckdose bleibt der Schwimmer oder der manuelle Ableiter.

Was bedeutet „verlustfrei"?

Dass das Ventil schließt, bevor dem Kondensat Luft folgen kann. Ein elektronischer Ableiter erkennt mit einem kapazitiven Sensor, wann die Kammer voll und wann sie leer ist, und öffnet und schließt entsprechend. Ein zeitgesteuerter kann das nicht erkennen — er öffnet nach der Uhr, und wenn es gerade nichts abzulassen gibt, entweicht Luft.

Wie viel Luft entweicht einem zeitgesteuerten Ableiter?

Das hängt allein von der Einstellung ab. Je länger die Öffnung und je kürzer die Pause, desto mehr Luft geht hinaus. Deshalb wird ein zeitgesteuerter Ableiter danach eingestellt, wie viel Kondensat bei Ihnen wirklich anfällt — und das ändert sich mit Feuchte, Auslastung und Jahreszeit.

Brauche ich einen Ableiter bei einem kleinen Werkstattkompressor?

Kondensat entsteht auch dort. Bei einer kleinen Maschine genügt ein Handventil oder ein Schwimmerableiter — wichtig ist, dass das Wasser regelmäßig aus dem Behälter geht und nicht einmal im Jahr.

Warum hat ein Ableiter drei verschiedene Durchflusswerte?

Weil es darauf ankommt, wo er eingebaut wird. Hinter dem Kompressor fällt das meiste Kondensat an, am Trockner weniger und im Filter am wenigsten — daher die drei Spalten bei den elektronischen Baureihen. Gewählt wird nach dem Einbauort, nicht nach der größten Zahl.

Darf ich Kondensat in die Kanalisation ablassen?

Aus einem ölgeschmierten Kompressor nicht — es ist gefährlicher Abfall und gehört in einen Öl-Wasser-Trenner. Erst das Wasser, das aus dem Trenner läuft, darf abgelassen werden.

Woran erkenne ich, dass der Ableiter nicht mehr arbeitet?

An zwei Dingen. Entweder kommt unten nichts heraus und der Stand im Druckbehälter steigt — dann ist er verstopft oder der Sensor ist defekt. Oder er zischt ununterbrochen und Luft entweicht — dann dichtet das Ventil nicht. Für genau das gibt es bei den elektronischen Baureihen Servicesätze.

Die Angaben entsprechen den Datenblättern des Herstellers bei den einzelnen Ausführungen. Der Ableiter wird nach dem Druck und der Kondensatmenge in Ihrer Anlage gewählt — wenn Sie unsicher sind, schreiben Sie uns, welche Maschine Sie haben, und wir gehen es mit Ihnen durch.
