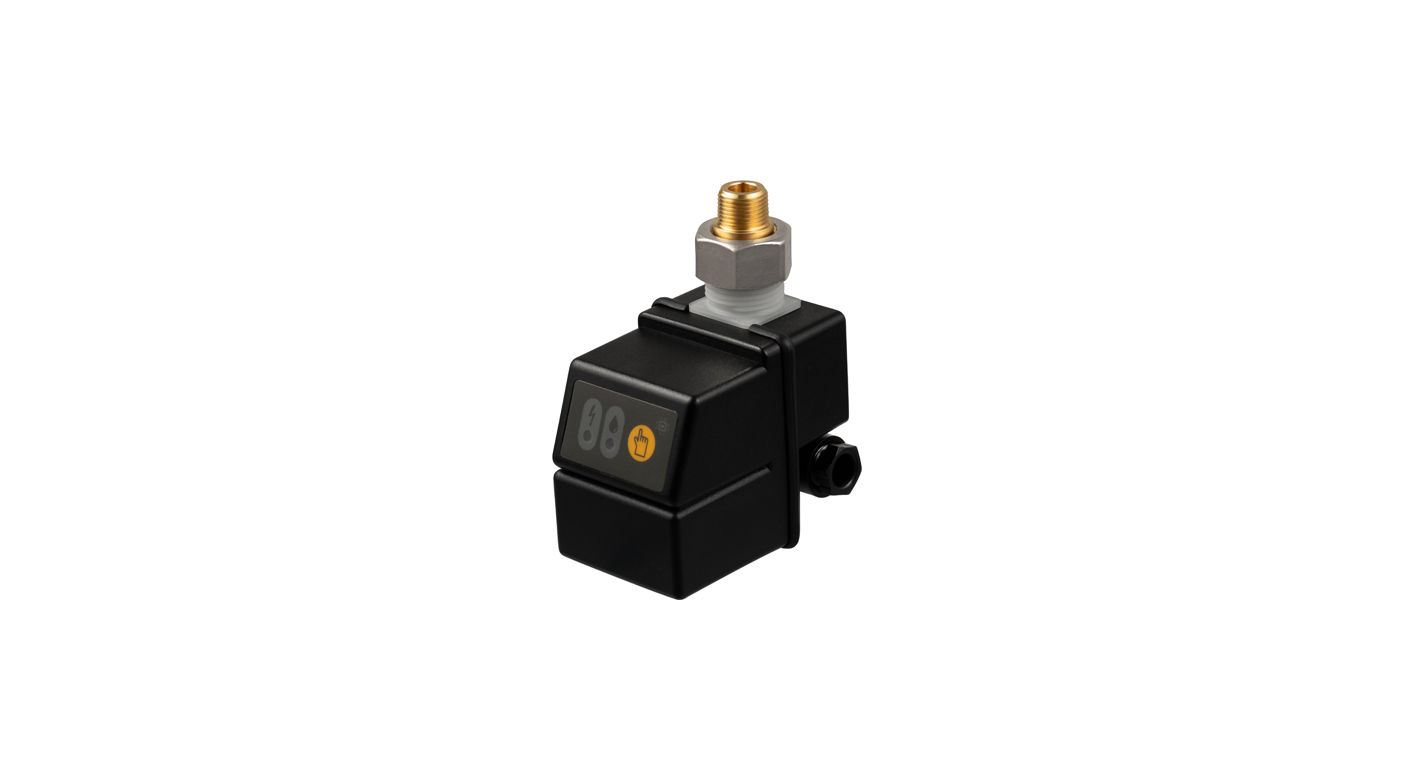

Elektronický odpouštěč kondenzátu AD20
AD20 je bezeztrátový odpouštěč s kapacitním čidlem určený hlavně do nádobek filtrů. Novější elektronika zvládne kratší i delší cykly podle toho, kolik kondenzátu zrovna přitéká — otevření si sám kalibruje podle průtoku, od dvou desetin sekundy po minutu.
Parametry
Jeden kus pro jedno použití — do nádobky filtru, kde se zkondenzovaná voda usazuje na dně.
| Elektronický odpouštěč AD20 — kapacita, připojení a tlak | |||||
|---|---|---|---|---|---|
| Objednací číslo | Kapacita | Připojení | Pracovní tlak | Teplota | Napájení |
| AD20 | 210,0 l/h | R 3/8" | 16 bar | +1 až +60 °C | 230 V AC |
#showmore#
Jak AD20 pracuje
Hladinu na dně nádobky snímá kapacitní čidlo. Když vystoupá na horní mez, elektronika otevře ventil a kondenzát vypustí; zavře dřív, než začne unikat vzduch. Doba otevření se sama přizpůsobuje tomu, kolik kondenzátu přitéká — od 0,2 sekundy do minuty.
Prodleva mezi cykly je adaptivní, až třicet minut. V suchém provozu tedy odpouštěč skoro nepracuje, ve vlhkém si tempo sám zrychlí.
Montáž
Šroubuje se závitem R 3/8" přímo do nádobky filtru. Napájení 230 V AC. Pracovní teplota +1 až +60 °C.
Na co pozor
AD20 je stavěný do nádobek filtrů. Na vzdušník za kompresorem, kde kondenzátu chodí násobně víc, se hodí spíš řada LD.
Ventilek radí
Odpouštěč do filtru a odpouštěč na vzdušník nejsou totéž.
Filtr zachytí jen to, co projde dál — kondenzátu je tam řádově míň než ve vzdušníku hned za kompresorem. AD20 je na tohle stavěný a sám si nastaví tempo podle toho, kolik vody opravdu chodí. Když ho dáte na vzdušník velkého stroje, bude pracovat nepřetržitě a stejně nestihne. Na to je LD.
Časté dotazy — elektronický ad20
- Kam se AD20 montuje?
- Hlavně do nádobek filtrů, kde se usazuje zkondenzovaná voda. Závit je R 3/8".
- Jak se liší od řady LD?
- Princip je stejný — kapacitní čidlo a bezeztrátové odpouštění. LD je ale ve více velikostech a je stavěná i pro vzdušníky a sušičky, kde je kondenzátu násobně víc.
- Potřebuje nastavení?
- Ne. Dobu otevření i prodlevu si kalibruje sám podle toho, kolik kondenzátu přitéká — na rozdíl od časového odpouštěče, kde se obojí nastavuje ručně.
