Hrubé filtry stlačeného vzduchu OMEGA AIR řady AAFB (15 µm)
Potřebujete zachytit ty největší nečistoty a ochránit tak drahé jemné filtry před rychlým zanesením? Hrubé filtry řady AAFB od výrobce Omega Air jsou vybaveny extrémně odolnou vložkou ze sintrovaného bronzu (mosazi) a fungují jako ideální první nárazník ve vaší potrubní síti.
- ✅ Robustní filtrace 15 µm: Spolehlivě zachytí rez, okuje a velké prachové částice. Zajišťuje čistotu podle ISO 8573-1 (třída 7-x-x).
- ✅ Odolný materiál: Vložka ze sintrovaného kovu vydrží obrovské zatížení a je možné ji v případě zanesení částečně profouknout a vyčistit.
- 🔹 Automatický odvaděč v ceně: Filtr je standardně vybaven plovákovým odpouštěčem kondenzátu AOK16B, takže se zachycená voda vylévá sama.
- ✔ Odolnost a nasazení: Maximální pracovní tlak 16 bar a teplota média od +1,5 °C do +65 °C.
Hrubá filtrace stlačeného vzduchu – modely filtrů AAFB (15 µm) |
||||||||||
| Objednací číslo |
Průtok | Tlak bar |
Závit " |
Rozměry mm | Hmotnost kg |
Filtrační vložka |
||||
| l/min | m³/h | A | B | C | D | |||||
| AAFB-35 | 583 | 35 | 16 | 1/4" | 189 | 88 | 21 | 60 | 0,72 | AAFB-35V |
| AAFB-60 | 1 000 | 60 | 16 | 3/8" | 189 | 88 | 21 | 60 | 0,60 | |
| AAFB-78 | 1 300 | 78 | 16 | 1/2" | 189 | 88 | 21 | 80 | 0,60 | AAFB-78V |
| AAFB-120 | 2 000 | 120 | 16 | 3/4" | 257 | 88 | 21 | 150 | 0,70 | AAFB-120V |
| AAFB-198 | 3 300 | 198 | 16 | 1" | 261 | 125 | 37 | 160 | 1,20 | AAFB-198V |
| AAFB-335 | 5 583 | 335 | 16 | 1" | 361 | 125 | 37 | 250 | 1,60 | AAFB-335V |
| AAFB-510 | 8 500 | 510 | 16 | 1 1/2" | 461 | 125 | 37 | 350 | 1,90 | AAFB-510V |
| AAFB-780 | 13 000 | 780 | 16 | 1 1/2" | 641 | 125 | 37 | 530 | 2,60 | AAFB-780V |
| AAFB-1000 | 16 667 | 1 000 | 16 | 2" | 696 | 164 | 50 | 520 | 5,70 | AAFB-1000V |
| AAFB-1500 | 25 000 | 1 500 | 16 | 2" | 943 | 164 | 50 | 770 | 7,60 | AAFB-1500V |
| AAFB-1680 | 28 000 | 1 680 | 16 | 2 1/2" | 943 | 164 | 50 | 770 | 7,30 | |
| AAFB-2160 | 36 000 | 2 160 | 16 | 3" | 801 | 242 | 60 | 630 | 16,70 | AAFB-2160V |
| AAFB-2760 | 46 000 | 2 760 | 16 | 3" | 998 | 242 | 60 | 780 | 21,30 | AAFB-2760V |
| Upozornění: Uvedené hodnoty průtoku platí pro referenční podmínky (teplota okolí +20 °C, pracovní tlak 7 bar). Pro jiné hodnoty tlaku použijte prosím korekční faktor z tabulky níže. | ||||||||||
Korekční faktor pro výpočet skutečného průtoku (podle tlaku) |
|||||||||||||||
| Pracovní tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Korekční faktor | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
#ShowMore#
Schémata a rozdělení filtrů OMEGA AIR
Řazení produktů
Výpis produktů
Hrubý filtr AAFB v provedení 1/2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a...
Hrubý filtr AAFB v provedení 3/8" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a...
Hrubý filtr AAFB v provedení 3/4" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a...

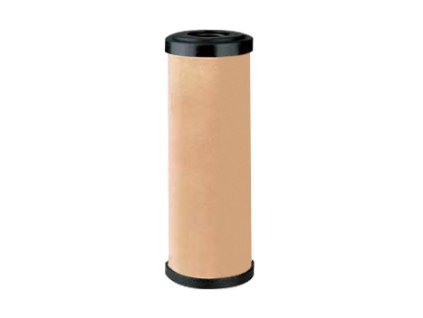

Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-1000. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-78. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky pomocí...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-120. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Hrubý filtr AAFB v provedení 1 1/2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou...
Hrubý filtr AAFB v provedení 1 1/2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou...

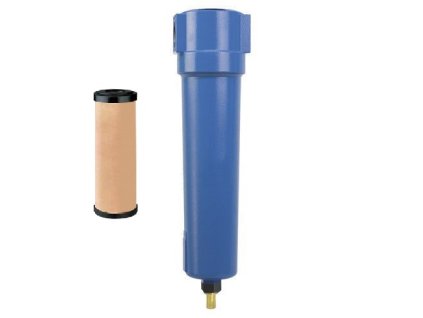

Hrubý filtr AAFB v provedení 1" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Hrubý filtr AAFB v provedení 1" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Hrubý filtr AAFB v provedení 1/4" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a...
Hrubý filtr AAFB v provedení 2 1/2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou...
Hrubý filtr AAFB v provedení 2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Hrubý filtr AAFB v provedení 2" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Hrubý filtr AAFB v provedení 3" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Hrubý filtr AAFB v provedení 3" k odstranění největších mechanických nečistot do 15 um ze stlačeného vzduchu dle ISO 8573-1 třída 7. Tělo se snadno odmontovatelnou nádobkou a s...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-1500 a AAFB-1680. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-198. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-2160. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-2760. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-335. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-35 a AAFB-35. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-510. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
Náhradní filtrační vložka sintrovaný bronz 15 µm pro filtr OMEGA AIR AAFB-780. Doporučovaná výměna 12 měsíců nebo každých 4 000 MH a při indikaci zanesení filtrační vložky...
