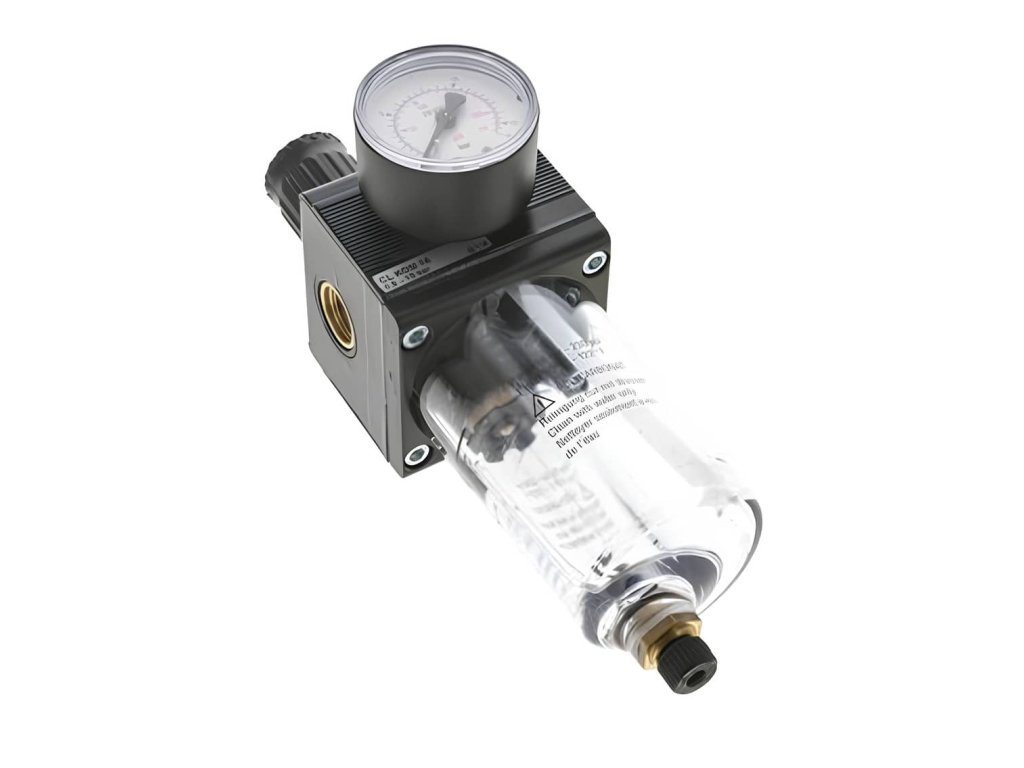

Jednotka úpravy vzduchu COMBIBLOC 423.243 - G 1/2", 0,5–10 bar 1 400 l/min · velikost 1
Kód: 423.243 423.243-M 423.243-S 423.243-AM 423.243-AMR Zvolte variantu.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Jednotka COMBIBLOC velikosti 1 se závitem G 1/2" vyčistí vzduch filtrem 40 µm, sníží ho na tlak nastavený v rozsahu 0,5–10 bar a přidá do něj olejovou mlhu. Průtok je 1 400 l/min, manometr 0–16 bar je v dodávce.
Technické údaje
| 423.243 — parametry | |
|---|---|
| Velikost | velikost 1 (DN 8) |
| Připojení | G 1/2" |
| Rozsah nastavení | 0,5–10 bar |
| Jmenovitý průtok | 1 400 l/min |
| Vstupní tlak | 16 bar s plastovou nádobkou, 25 bar s kovovou |
| Pracovní teplota | 0 až +50 °C s plastovou nádobkou, 0 až +90 °C s kovovou |
| Filtrační vložka | 40 µm, spékaný bronz (jako díl i 5 µm) |
| Využitelný objem nádobky | filtr 25 cm³, olejovač 75 cm³ |
| Olejuje od | 50 l/min (při 2 bar) |
| Manometr | Ø 50 mm, 0–16 bar, přípojka G 1/4" zepředu nebo zezadu, v dodávce |
| Regulace | vstup aspoň o 2 bar vyšší než nastavený tlak, hystereze asi 1 bar |
| Šířka × výška × hloubka | 66 × 220 × 105 mm |
| Hmotnost | 1,255 kg |
| Materiál | tělo zinková slitina, těsnění NBR, nádobka polykarbonát, vložka spékaný bronz |
| Montáž | svisle, ve směru šipky, nejvýš 10 m před spotřebičem |
Provedení
Provedení vyberete nahoře na kartě. Všechna mají stejný závit, rozsah a průtok, liší se nádobkou a odpouštěním kondenzátu.
| Objednací číslo | Nádobka | Odpouštění kondenzátu | Vstupní tlak | Teplota |
|---|---|---|---|---|
| 423.243 | plastová | ruční | 16 bar | 0 až +50 °C |
| 423.243-M | kovová s průhledítkem | ruční | 25 bar | 0 až +90 °C |
| 423.243-S | plastová v ochranném koši | ruční | 16 bar | 0 až +50 °C |
| 423.243-AM | plastová | automatické vestavěné (1,5–12 bar) | 16 bar | 0 až +50 °C |
| 423.243-AMR | plastová | automatické přídavné (4–16 bar) | 16 bar | 0 až +50 °C |
K čemu se hodí
Hodí se před pneumatické nářadí, válce a ventily, které potřebují čistý vzduch se stálým tlakem a olejovou mlhou, hlavně tam, kde je málo místa: nádobka olejovače je vložená do nádobky filtru, takže jednotka zabere méně místa než filtr, regulátor a olejovač za sebou. Velikost 1 je pro spotřebu do 1 400 l/min, na větší je velikost 2.
K této velikosti patří: montážní úhelník 423-60 · ochranný koš 423-107 · náhradní nádobky 423-282, 423-288, BFKOM1-HA, BFKOM1-AMR, 423-296, BFMKOM1-HA, BFMKOM1-AMR · filtrační vložky 40 a 5 µm 394-6, 394-40 · membrána regulátoru 480-92 · těsnicí kužel DKKOM1 · kapací nástavec TROPFKOM, TROPFKOM-M · přídavný odvaděč a adaptér AMR, AMR-CL · olej do olejovače SOL, SOLWI, SOLLE.
Údržba
Kondenzát vypouštějte pravidelně ventilem dole na nádobce, olej doplňujte plnicím šroubem i za provozu (asi do 2/3, ke značce). Vložku vyčistěte bez tlaku: odšroubujte nádobku, povolte matici vložky, vyperte ji v rozpouštědle a profoukněte zevnitř ven. Plastovou nádobku myjte jen vodou, petrolejem nebo technickým benzinem.
Ventilek radí
O 2 bar víc na vstupu. Regulátor udrží nastavený tlak jen tehdy, když je vstup aspoň o 2 bar vyšší. Z rozvodu 8 bar tedy nastavíte nejvýš asi 6 bar.
Doplňkové parametry
| Kategorie: | Kompaktní jednotky úpravy vzduchu COMBIBLOC do 16 bar |
|---|---|
| Provedení: | Kompletní jednotka |
| Tlak: | 16 bar, 25 bar |
| Rozměry: | 66×105×220 mm |
| Filtrační schopnost: | 40 µm |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filtr-25ccm, olejovač-75ccm |
| Odpouštění kondenzátu: | Manuální, Automatické |
| Pracovní teplota: | 0 / 50 °C, 0 / 90 °C |
| Průtok: | 1 400 l/min |
| Regulační rozsah: | 0,5 - 10 bar |
| Rozsah manometru: | 0 - 16 bar |
| Součástí dodávky: | Manometr |
| Závit: | G 1/2" |
| Závit pro manometr: | 1/4" |
| Skladem: | Externí sklad |
