Litinový pístový kompresor WK430-3-0/200AP příkon 2,2 kW, sací výkon 420 l/min, tlak 10 bar, vzdušník 200 l, napětí 230/50 V/Hz
Kód: WK430-3-0/200AP.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Litinový pístový kompresor WALTER WK430-3,0/200AP
WK430-3,0/200AP je největší kompresor, který v řadě WALTER dostanete na běžnou jednofázovou síť. Celolitinový dvouválec 2V s příkonem 2,2 kW nasaje 420 l/min a dodá 340 l/min efektivního výtlaku při 10 bar, otáčky agregátu jsou 1 276 ot/min. Ležatý vzdušník má 200 l, napájení 230 V / 50 Hz, hlučnost cca 80 dB(A), 3 roky záruky po registraci na waltercesko.cz.
Kdo nemá trojfázovou přípojku, má strop výkonu daný jednou jedinou platformou 2,2 kW — a jediné, co ještě může ovlivnit, je velikost nádoby. Tenhle model je ten strop: 200 l zásoby je maximum, které se na 230V stroj v řadě montuje. Vyplatí se všude tam, kde nástroje odebírají krátce, ale hodně, a mezi úkony je čas na dotlakování.
Konfigurace tohoto stroje
- Litinový agregát — 2V · 1 276 ot/min · jednostupňová komprese
- Tlaková nádoba — 200 l · ležatá
- Ležaté provedení
- Na běžnou zásuvku 230 V — Nevyžaduje trojfázovou přípojku
- Standardní tlak 10 bar pro běžné pneumatické nářadí
Proč právě tento model
Maximum, které lze z běžné zásuvky vytáhnout
Na 230 V je v nabídce 28 modelů jen 5 strojů a všechny stojí na stejném agregátu 2,2 kW. Nevybíráte tedy výkon, ale zásobu — a 200 l je tady nejvyšší dostupná hodnota. Vyšší výkon už znamená přípojku 400 V, žádná jiná cesta neexistuje.
Ráno stroj pusťte dřív, než začne směna
Plnění prázdné nádoby 200 l z nuly na 10 bar vychází výpočtem přibližně na 5,9 minuty — nejdelší čas ze všech 230V modelů řady. Během dne už stroj dotlakovává jen o 2 bary, což jsou desítky sekund. Druhá vlastnost velké nádoby se pozná při nárazové práci: po ranním natlakování drží tlak i několik hodin, pokud je rozvod těsný.
Nejméně startů z 5 modelů na 230 V
Při trvalém odběru 150 l/min vychází přibližně 13 startů za hodinu proti 25 u verze se 100 l a 50 u verze s 50 l. U jednofázového motoru, kde jde celý rozběhový proud přes jeden okruh, je nižší počet startů to nejlepší, co pro stroj i pro instalaci můžete udělat.
Litinová mechanika a odvzdušněná hlava

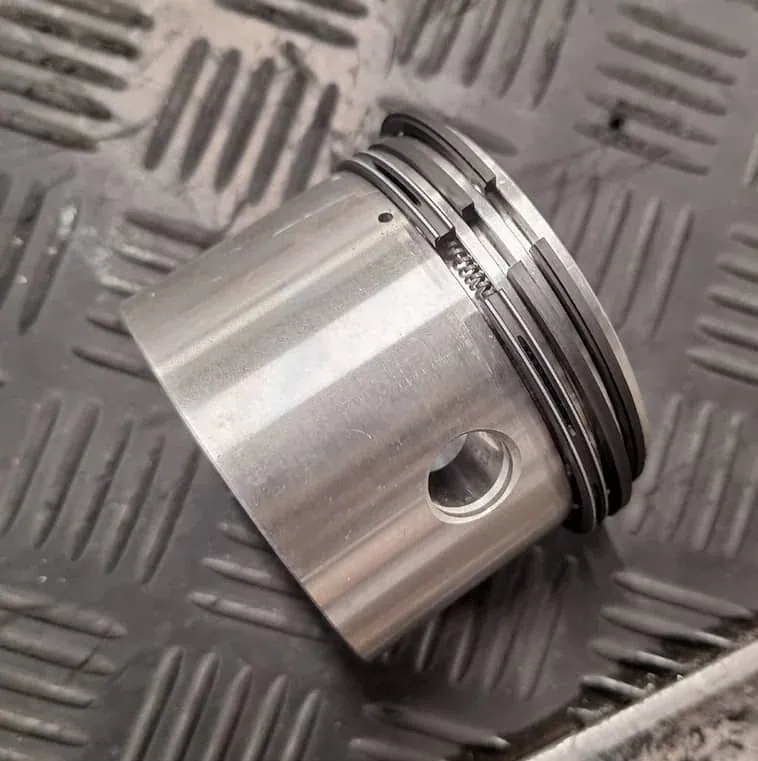

Agregát je celolitinový, s obrobitelnou vložkou válce a vyměnitelnými kroužky. Odvzdušňovací ventil při zastavení odlehčí hlavu válce, takže motor příště startuje bez protitlaku ve výtlaku — nižší rozběhový proud je u 230V stroje zásadní pro to, aby nevypadával jistič.
Komu se hodí
Kupuje ho dílna nebo servis, který zůstal na jednofázové elektroinstalaci, ale prací už dávno přerostl hobby kompresor: garážový autoservis s pravidelným přezouváním, montážní firma s pevným zázemím, menší truhlárna, zemědělská nebo zahradnická provozovna. Stroj se postaví na místo a napojí do rozvodu. Kdo potřebuje trvalý odběr přes 340 l/min nebo dva lidi současně, musí řešit přípojku 400 V — v jednofázové části nabídky pro něj nic dalšího není.
Typické aplikace
- Přezouvání a rázový utahovák 1/2" v garážovém servisu s pauzami mezi koly
- Konzervace podvozků a nástřik dutin v menším rozsahu
- Zazimování techniky a profukování vodních rozvodů
- Huštění pneumatik včetně větších rozměrů užitkových vozů
- Pneumatická ráčna a vrtačka při demontáži
- Ofuk a čištění dílů před lakováním nebo lepením
Kde raději zvolit jiný model
Potřebujete souvislý odběr přes 340 l/min
Zásoba tenhle problém neřeší, musí stoupnout výtlak — a to už znamená přípojku 400 V. Nejbližší krok je tříválcová platforma 3,0 kW se 440 l/min; se stejnou nádobou 200 l dostanete stejnou zásobu a o 100 litrů za minutu vyšší výkon.
Dílna je malá a nádoba 200 l se do ní nevejde
Vertikální VWK430-3,0/90AP je také na 230 V a zabere zhruba poloviční plochu podlahy. Zásoby má ale méně než polovinu, takže počítejte s podstatně častějším spínáním motoru.
Máte možnost pořídit trojfázovou přípojku
Verze WK430-3,0/200P je mechanicky týž stroj na 400 V. Rozběhový proud se rozdělí do tří fází, odpadne požadavek na vyhrazený okruh a otevře se vám i cesta k silnějším strojům řady, kdyby provoz vyrostl.
Co z parametrů vyplývá — dopočítané hodnoty
Hodnoty jsou dopočítané a slouží k porovnání modelů mezi sebou, ne jako garantovaný údaj.
Konstrukce a technologie
Související modely a alternativy
WK430-3,0/100AP
Nejvyváženější 230V varianta: poloviční zásoba, ale podstatně menší stroj.
WK430-3,0/200P
Identická konfigurace na 400 V — bez nároku na vyhrazený okruh a pomalý jistič.
VWK430-3,0/90AP
Jediné vertikální provedení na 230 V, když je v dílně málo podlahové plochy.
WK550-4,0/200P
Stejná nádoba, o třídu vyšší výkon — první krok nahoru, ale už jen na 400 V.
Často kladené otázky
- Nezatěžuje velká nádoba jednofázový motor?
- Nezatěžuje. Motor pracuje pořád stejně — dodá 340 l/min bez ohledu na to, jestli plní 50, nebo 200 litrů. Co ho ničí, jsou starty, a těch má tahle verze ze všech 5 jednofázových modelů nejméně: asi 13 za hodinu při odběru 150 l/min. Jediná daň je delší první natlakování.
- Jaké jištění a jaký přívod stroj potřebuje?
- Vlastní elektrický okruh, jistič s pomalou charakteristikou (obvykle 16 A, char. C) a přívod dimenzovaný podle délky vedení. Přesné hodnoty berte z návodu ke stroji a instalaci nechte na elektrikáři. Nesprávné připojení k elektrické síti patří mezi důvody, které ruší záruku, takže se na tom nevyplatí šetřit.
- Můžu ho zapojit do prodlužovačky nebo do zásuvky se sporákem na stejném okruhu?
- Ani jedno. Prodlužovačka na navijáku se při rozběhovém proudu zahřívá a její délka způsobí úbytek napětí, takže motor nemusí naskočit proti tlaku v hlavě. Sdílení okruhu s jiným silovým spotřebičem vede k vypadávání jističe právě ve chvíli, kdy kompresor spíná. Vyhrazený okruh je základní podmínka.
- Kolik vzduchu z něj reálně dostanu?
- Do rozvodu teče 340 l/min, což je efektivní výtlak; číslo 430 v názvu je přibližné sání agregátu (skutečné 420 l/min) a poměr mezi nimi je asi 81 %. Nástroje dimenzujte vždy podle 340 l/min. Sečtěte jen ty, které poběží současně a trvale, přidejte 30 % na netěsnosti rozvodu a porovnejte.
- Jak se stroj dopraví a postaví?
- Jde paletovou přepravou; kolečka a madlo slouží k přesunu po rovině v dílně, ne k vykládce. Zajistěte si pomocníky nebo vozík a zásilku před podpisem zkontrolujte. Stroj postavte na rovnou plochu s prostorem pro chlazení agregátu, před prvním spuštěním zkontrolujte hladinu oleje a po prvních 8 hodinách provozu dotáhněte hlavy válců momentem 25 Nm.
Na stroj se vztahuje záruka 3 roky po registraci u dovozce. Podmínky záruky, harmonogram údržby a srovnání všech 28 modelů najdete v kategorii Litinové pístové kompresory WALTER.
Ventilek radí
Dvě stě litrů na běžné zásuvce — víc zásoby z jedné fáze nevymáčknete. Motor se nažene a pak si dlouho odpočine.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 3 roky |
| EAN: | 5905122000097 |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 10 bar |
| Sací výkon: | 420 l/min |
| Výtlak: | 340 l/min |
| Objem tlakové nádoby: | 200 L |
| Provedení tlakové nádoby: | Ležatá |
| Připojení: | Rychlospojka DN 7,2, Kulový kohout 1/2" |
| Příkon motoru: | 2,2 kW |
| Napětí sítě: | 230/50 V/Hz |
| Otáčky: | 1 276 ot/min |
| Počet válců: | 2 |
| Počet stupňů: | 1 – jednostupňový kompresor |
| Mazání: | Olejový |
| ? Hlučnost: | 80 dB(A) |
| Rozměry: | 1550 × 560 × 1000 mm |
| Hmotnost: | 129 kg |
| Příslušenství: | Regulátor tlaku, Kolečka, Madlo, Rychlospojka, Kulový kohout |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Klínové řemeny |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Mobilní |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
WALTER Kompressortechnik je výrobce kompresorů a úpravy stlačeného vzduchu se sídlem v polské Lodži. U nás najdete litinové pístové kompresory, šroubové kompresory v sedmi řadách a kondenzační sušičky WDF s vestavěnými filtry, k nim náhradní vložky a olej WKTT.
Litinové pístové stroje mají pomaloběžný agregát, který snese každodenní provoz v dílně, pneuservisu i lakovně. Šroubové kompresory jsou stavěné na nepřetržitý provoz: s pevnými otáčkami nebo s frekvenčním měničem, dvoustupňové, na vzdušníku i se sušičkou.
Od 2,2 do 315 kWŘady WALTER: pístové, šroubové a sušičky
Litinové pístové WK, VWK a HWK
Do dílny, pneuservisu i lakovny. Pomaloběžný litinový agregát snese každodenní provoz a dá se opravit.
- 2,2 až 7,5 kW, 29 modelů
- ležaté, vertikální i agregát na rámu
- HWK na 13 a 15 bar, WKM 700 na benzín
SK SP a SKTG SP — řemenový pohon
Velký výkon na malém prostoru. Pevné otáčky, 5,5 nebo 7,5 kW, samostatně i na vzdušníku.
- výtlak 0,85 a 1,15 m³/min při 8 bar
- vzdušník 270, 300 nebo 500 l
- COMBO se sušičkou a filtry
SK KSP — pevné otáčky
Pro stálý odběr vzduchu. Šroubový blok je spojený s motorem spojkou, bez řemene.
- 11 až 315 kW, 17 modelů
- tlak 8, 10 nebo 13 bar
- nejvýše 3 ppm olejové mlhy ve vzduchu
SF KSP — frekvenční měnič
Když spotřeba během směny kolísá. Měnič přizpůsobí otáčky odběru, stroj neběží naprázdno.
- 5,5 až 315 kW, 19 modelů
- až o 35 % méně energie při kolísavém odběru
- motor IE4, volitelně IE5
SFTG KSP — měnič na vzdušníku
Hotová sestava v jednom celku. Kompresor s měničem stojí přímo na tlakové nádobě.
- 5,5 až 15 kW, 14 modelů
- vzdušník 270, 300 nebo 500 l
- COMBO se sušičkou a filtry
SF DSP — dvoustupňová komprese
Pro stroje, které běží celé směny. Dva kompresní stupně a magnetický motor IE5 s měničem.
- 22 až 315 kW, 13 modelů
- v průměru o 12 % víc vzduchu než jednostupňový stroj
- přímý pohon 1:1 bez řemene
SLC Laser Cut — 16 a 20 bar
Vzduch jako řezný plyn pro laser. Vyšší tlak, než potřebuje běžná dílna, ve třech modelech.
- 15 až 22 kW
- SLC 22 s měničem na 16 nebo 20 bar
- SLCTG 15 se sušičkou a pěti filtry
Kondenzační sušičky WDF
Sušička a dva filtry v jedné skříni. Vysuší stlačený vzduch na rosný bod +3 °C a rovnou ho přefiltruje.
- 22 velikostí, 383 až 97 500 l/min
- předfiltr 1 µm a jemný filtr 0,01 µm
- náhradní vložky v sadách FE KIT
Nevíte, jestli potřebujete pístový, nebo šroubový kompresor? Kalkulačka výběru spočítá potřebný výkon podle vašich nástrojů a doporučí stroj.
Vybrat kompresorKompresory WALTER vedle sebe
| Řada, konstrukce, příkon, tlak a provedení | ||||
|---|---|---|---|---|
| Řada | Konstrukce | Příkon | Tlak | Provedení |
| Litinové WK, VWK, HWK | pístový, litinový agregát | 2,2–7,5 kW | 10, 13 a 15 bar | ležatý, vertikální, agregát na rámu |
| WKM 700-7/38 | pístový, benzínový motor Honda | 4,3 kW | 10 bar | dvě nádoby 19 l na kolečku |
| SK SP a SKTG SP | šroubový, řemen, pevné otáčky | 5,5 a 7,5 kW | 8, 10, 13 bar | samostatně, na vzdušníku, COMBO |
| SK KSP | šroubový, přímý pohon, pevné otáčky | 11–315 kW | 8, 10, 13 bar | samostatný stroj |
| SKTG KSP | šroubový, přímý pohon, pevné otáčky | 11 a 15 kW | 8, 10, 13 bar | na vzdušníku 500 l, COMBO |
| SF KSP | šroubový, přímý pohon, měnič | 5,5–315 kW | 8, 10, 13 bar | samostatný stroj |
| SFTG KSP | šroubový, přímý pohon, měnič | 5,5–15 kW | 8, 10, 13 bar | na vzdušníku 270–500 l, COMBO |
| SF DSP | šroubový dvoustupňový, měnič | 22–315 kW | 8, 10, 13 bar | samostatný stroj |
| SLC Laser Cut | šroubový, pro laserové řezání | 15–22 kW | 16 a 20 bar | samostatně, COMBO se sušičkou |
U většiny šroubových strojů volíte tlak 8, 10 nebo 13 bar. Čím vyšší tlak, tím méně vzduchu kompresor dodá.
Jak vybrat kompresor WALTER
1. Spočítat spotřebu
Sečtěte nástroje, které poběží současně, a přidejte asi 30 % na netěsnosti a rozšíření rozvodu. Vybírejte podle výtlaku, ne podle sání.
2. Pístový, nebo šroubový
Když vzduch odebíráte přerušovaně, stačí litinový pístový kompresor. Když kompresor běží většinu směny, patří tam šroubový.
3. Pevné otáčky, nebo měnič
Při stálém odběru stačí pevné otáčky řady SK. Když spotřeba během směny kolísá, ušetří řada SF s měničem až 35 % energie.
4. Vysušit a udržovat
Pro suchý vzduch přidejte za kompresor sušičku WDF, nebo zvolte rovnou verzi COMBO. Šroubové kompresory WALTER se servisují každých 2 000 motohodin.
Časté otázky
- Co znamená číslo v názvu pístového kompresoru WK?
- Číslo za písmeny je přibližné sání v l/min, číslo za pomlčkou výkon motoru v koňských silách, ne v kilowattech. WK430-3,0 má motor 2,2 kW, WK650-5,5 motor 4,0 kW. Vybírejte podle výtlaku: v řadě je to 340 až 1 100 l/min.
- Je rozdíl mezi WK a starším GK?
- Mechanicky ne, jde o tutéž platformu v nové generaci. WK430 = GK420, WK550 = GK530, WK650 = GK630, WK900 = GK880 a WK1500 = GK1400. Staré označení z polepky se hodí při objednávce náhradních dílů.
- Co znamenají zkratky v názvech šroubových kompresorů?
- F = frekvenční měnič, TG = na vzdušníku, KSP = přímý pohon bez řemene, SP = řemenový pohon, DSP = dvoustupňová komprese a COMBO = se sušičkou a filtry. Číslo před lomítkem je příkon v kW, za lomítkem objem vzdušníku v litrech.
- Kdy se vyplatí frekvenční měnič?
- Když spotřeba vzduchu během směny kolísá. Měnič přizpůsobí otáčky odběru a ušetří až 35 % energie proti stroji s pevnými otáčkami. Při stálém odběru se vyplatí jednodušší stroj s pevnými otáčkami.
- Máte kompresor, který nepotřebuje elektřinu?
- Ano, benzínový WKM 700-7/38 s motorem Honda GX200: výtlak 316 l/min, tlak 10 bar, dvě nádoby po 19 l na kolečku. Kvůli výfukovým plynům se provozuje jen venku.
- Jak často se mění vložky v sušičce WDF?
- Když ovladač ukáže alarm FIL, jinak jednou za rok, a vždy obě vložky najednou. Sadu FE KIT vyberte podle velikosti sušičky a označení na víčku staré vložky.
Výtlak šroubových kompresorů je uvedený podle ISO 1217, příloha C. Technické údaje sušiček WDF vycházejí z návodu a webu výrobce. WALTER je značka společnosti WALTER Kompressortechnik Polska se sídlem v Lodži.
