Mikrofiltr AAFS-510 – G 1 1/2", 8 500 l/min 0,01 mikronu · třída 1-x-1 · 16 bar
Kód: AAFS-510.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

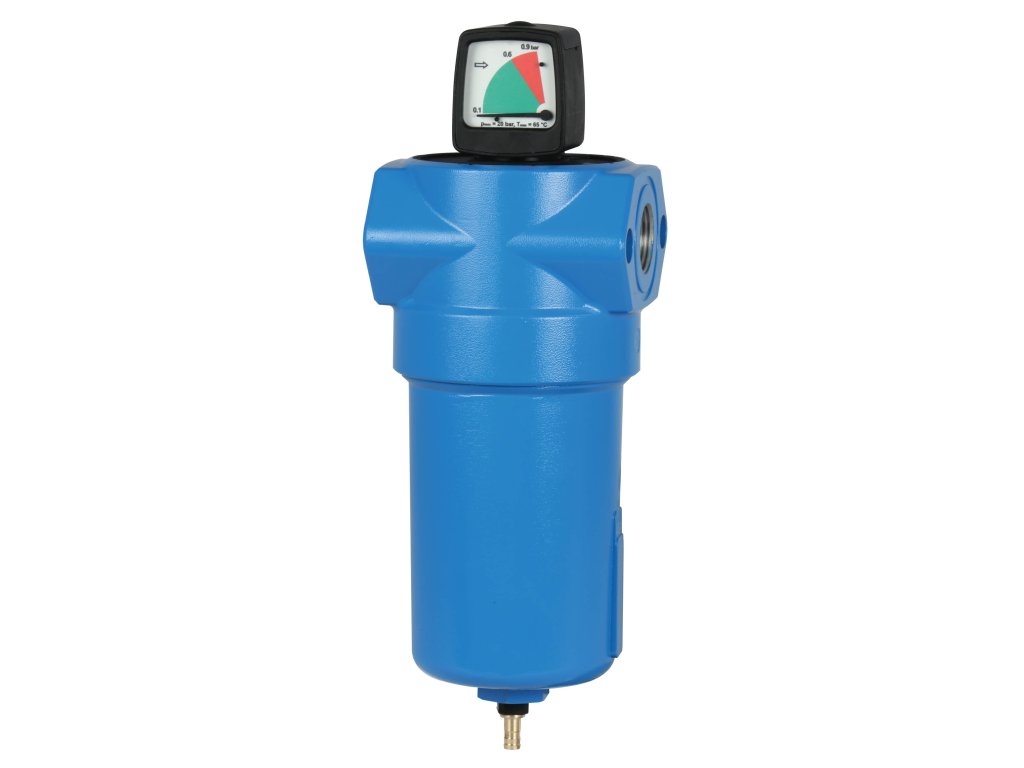

Koalescenční mikrofiltr AAFS-510 zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Má závit G 1 1/2" a průtok 8 500 l/min při 7 bar, pracovní tlak do 16 bar.
Patří do řady filtrů Omega Air AAF: tělo je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1 1/2" |
| Průtok při 7 bar | 8 500 l/min (510 Nm³/h) |
| Pracovní tlak | 16 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 0,01 µm |
| Třída ISO 8573-1 | 1-x-1 |
| Zbytkový olej | < 0,01 mg/m³ |
| Tlaková ztráta nové vložky | 80 mbar |
| Výměna vložky | při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo každých 4 000 provozních hodin |
| Odpouštění kondenzátu | plovákový odpouštěč AOK16B (automaticky) |
| Filtrační materiál | borosilikátová mikrovlákna |
| Tělo | hliník, kataforézní lak, ochrana X2-COAT, uzamčení vložky AVELOCK |
| Rozměry A × B × C × D | 461 × 125 × 37 × 350 mm |
| Hmotnost | 1,9 kg |
| Náhradní vložka | AAFS-510V |
Rozměry
Rozměry A × B × C × D: 461 × 125 × 37 × 350 mm, hmotnost 1,9 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar, okolní teplotu +20 °C a vstupní teplotu vzduchu +35 °C. Při jiném tlaku se mění podle korekčního faktoru:
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 3 230 | 4 250 | 5 355 | 6 375 | 7 480 | 8 500 | 9 605 | 10 625 | 11 730 | 12 750 | 13 855 | 14 875 | 15 980 | 17 000 | 18 105 |
Náhradní vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | AAFS-510V |
| Spojovací sady (2 a 3 filtry) | AAF-2XL, AAF-3XL |
| Sady s úhelníky na zeď | AAF-W1XL, AAF-W2XL, AAF-W3XL |
| Tělo bez vložky | AAF-510T |
| Jiný odpouštěč kondenzátu | odpouštěče pro filtry |
| Indikace zanesení | indikátory a diferenční manometry |
Kam ho zařadit
Patří za jemný předfiltr AAFM. Před aktivním uhlím a dalšími adsorpčními stupni je povinný.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Mikrofiltry stlačeného vzduchu AAFS, třída 1-x-1 |
|---|---|
| Provedení: | Mikrofiltr |
| Tlak: | 16 bar |
| Připojení: | 1 1/2" |
| Rozměry: | (A)461 x (B)125 x (C)37 x (D)350 mm |
| Certifikace: | CE-PED-H, ISO 8573-1 (IUTA) |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | AAFS-510V |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 8 500 l/min |
| Zbytkový olej: | <0,01 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
| Skladem: | Externí sklad |
