Velmi jemný mikrofiltr Hankison F13-B-UF – G 2 1/2", 16 083 l/min 0,01 mikronu · olej pod 0,001 mg/m³ · třída 1-x-1 · 11 bar
Kód: F13-B-UF.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Velmi jemný koalescenční mikrofiltr Hankison NGF F13-B-UF zachytí částice větší než 0,01 µm a odloučí olej až na zbytkový obsah pod 0,001 mg/m³. Má závit G 2 1/2", průtok 16 083 l/min (965 Nm³/h) při 7 bar a pracovní tlak do 11 bar.
Patří do řady filtrů Hankison NGF: těleso je pro všech pět stupňů stejné, stupeň určuje vložka s barevným víčkem.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 2 1/2" (vnitřní závit) |
| Průtok při 7 bar | 16 083 l/min (965 Nm³/h) |
| Pracovní tlak | 11 bar |
| Teplota vzduchu na vstupu | +2 až +66 °C |
| Zachytí částice od | 0,01 µm |
| Zbytkový olej | < 0,001 mg/m³ |
| Třída ISO 8573-1 | 1-x-1 |
| Účinnost zachycení částic | 99,999+ % |
| Účinnost odloučení oleje | 99,9+ % |
| Kapalina na vstupu nejvýše | 0,1 g/m³ |
| Tlaková ztráta nové vložky (suchá / mokrá) | 60 mbar / 140 mbar |
| Výměna vložky | po 3 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar |
| Barva víčka vložky | žlutá |
| Náhradní vložka | UF-13 |
| Indikace zanesení | diferenční manometr na hlavě |
| Odvod kondenzátu | elektronický odvaděč řízený hladinou |
| Těleso | tlakově litý hliník, chromátovaný, prášková barva |
| Šířka A | 230,8 mm |
| Výška B | 634,4 mm |
| Od osy připojení k dolní hraně C | 550 mm |
| Prostor pod filtrem D | 204 mm |
| Hmotnost | 8,4 kg |
Těleso a rozměry
Těleso je z tlakově litého hliníku, chromátované a chráněné práškovou barvou na bázi polyesteru a epoxidu. Vstup a výstup mají tvar přírub s vnitřním závitem; nádobka má zevnitř žebra, po kterých kondenzát stéká dolů.
Rozměry podle výrobce: šířka A 230,8 mm, výška B 634,4 mm, od osy připojení k dolní hraně C 550 mm a pod filtrem je potřeba volný prostor D 204 mm, aby šla nádobka sundat. Hmotnost 8,4 kg.
Ve výbavě
Filtr se dodává s náhradní vložkou UF-13, diferenční manometr na hlavě a elektronickým odvaděčem kondenzátu řízeným hladinou.
Ukazatel na hlavě hlídá tlakovou ztrátu vložky: když se vložka zanáší, ztráta roste. Vložku ale měňte i podle času, i když ukazatel ještě nehlásí.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru; tento filtr pracuje do 11 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|
| Průtok (l/min) | 10 132 | 12 062 | 14 153 | 16 083 | 18 173 | 22 194 |
Kdy ho použít
Je pro vzduch prakticky bez oleje: práškové lakování, vyfukování forem, pneumatické přístroje, vzduchová ložiska, pneumatický transport a výrobu elektroniky.
Kam ho zařadit
Patří za prachový filtr PF, případně ještě za mikrofiltr HF, a před aktivní uhlí CF.
Vložka a údržba
Vložku UF-13 s víčkem barvy žlutá vyměňte po 3 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar.
Filtrační médium

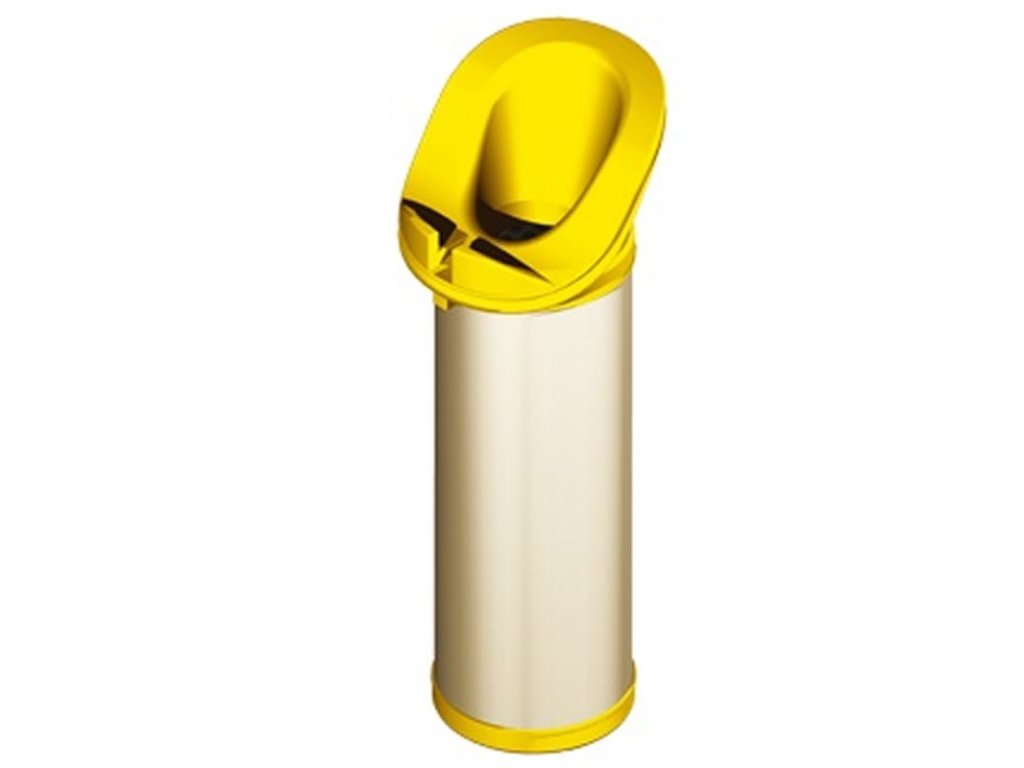

Vložka má patentovaný tvar Venturi-Wave, kterým vzduch vstupuje do vložky bez víření, a hluboké skládané filtrační médium s velkou plochou — vzduch jím prochází s menší tlakovou ztrátou.
Další velikosti najdete mezi filtry stejného stupně, náhradní vložky v příslušenství NGF.
Doplňkové parametry
| Kategorie: | Velmi jemné mikrofiltry Hankison NGF UF |
|---|---|
| Provedení: | Mikrofiltr |
| Tlak: | 11 bar |
| Připojení: | 2 1/2" |
| Rozměry: | 230 × 634 mm |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | UF-13 |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +2 / +66 °C |
| Průtok: | 16 550 l/min |
| Zbytkový olej: | <0,001 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
