Mobilní kompresor ABAC L20N-1,5-24CM příkon 1,5 kW, sací výkon 220 l/min, tlak 10 bar, ležatý vzdušník 24 l, napětí 230/50 V/Hz
Kód: L20N-1-5-24CM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
24 l · 10 bar · 25 kgKompresor 24 l na kolečkách, který do auta naloží jeden člověk. L20N-1,5-24CM váží 25 kg a jeho jednotka L20 s 1,5 kW nasaje 220 l/min; nádoba drží zásobu pro hřebíkovačku v rychlém sledu, pro ráčnu i pro delší ofukování a spínač ji plní na 10 bar. Za madlo ho odvezete k autu, do kufru ho zvednete sám, doma běží z běžné zásuvky.
Kompresor 24 l jako střed řady: zásoba, kterou ještě uzvednete
Proti šestce má čtyřikrát větší nádobu a o dva bary víc na spínači. V praxi to znamená, že hřebíkovačka střílí rovnoměrně i v rychlém sledu, ráčnový utahovák nepolevuje a při ofukování motor nespíná po každém stisku — jednotka běží v klidných cyklech a mezi nimi chladne. A pořád je to 25 kg: kolečka po dílně, jeden člověk do kufru. Kdo potřebuje víc vzduchu než 220 l/min, sáhne po L25P se stejnou nádobou.
Výbava a detaily
Co L20N-1,5-24CM umí z výroby
- jednoválcová olejem mazaná jednotka L20 s přímým pohonem, 1,5 kW, 2 850 ot/min
- jednofázový motor 230 V / 50 Hz, tepelná ochrana, kryt s ventilátorem a zapuštěným sacím filtrem
- ležatý vzdušník 24 l, 10 bar, ventil kondenzátu zespodu
- tlakový spínač s automatickým chodem, regulátor výstupního tlaku, dva manometry, rychlospojka DN 7,2
- dvě kolečka, pryžová patka, madlo
- olejoznak zvenku, náplň zhruba dvě deci
- QR kód na nádobě otevře servisní videa v aplikaci AirTube
- záruka 2 roky, na vzdušník 10 let proti prorezavění
Detaily stroje
Kam dál, když L20N-1,5-24CM nesedí
Komu stačí sponkovačka a huštění, ušetří jedenáct kilo s L20N-1,5-6CM; kdo chce delší zásobu, vezme L20N-1,5-50CM. Stejnou nádobu se silnější jednotkou 270 l/min má L25P-1,8-24CM. Tabulku všech tří strojů najdete v přehledu kompresorů L20N a čtyřiadvacítky ostatních značek mezi kompresory s nádobou 24 l.
Hodnoty platí pro napájení 230 V / 50 Hz. Hlučnost je hladina akustického výkonu 95 dB Lwa; ve 4 m od stroje zhruba 75 dB. Stroj je stavěný na přerušovaný chod S3 30 %, ne na nepřetržitý provoz.
Ventilek radí
Čtyřiadvacítka je střed řady — dost zásoby na ráčnu, a pořád ji zvednete do kufru sám.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 2 roky |
| EAN: | 0745125779126 |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 10 bar |
| Sací výkon: | 220 l/min |
| Výtlak: | 121 l/min |
| Objem tlakové nádoby: | 24 L |
| Provedení tlakové nádoby: | Ležatá |
| Připojení: | Rychlospojka DN 7,2 |
| Příkon motoru: | 1,5 kW |
| Napětí sítě: | 230/50 V/Hz |
| Otáčky: | 2 850 ot/min |
| Počet válců: | 1 |
| Počet stupňů: | 1 – jednostupňový kompresor |
| Mazání: | Olejový |
| ? Hlučnost: | 95 dB - Lwa, 75 dB - Lwp(4m) |
| Rozměry: | 610 × 310 × 580 mm |
| Hmotnost: | 25 kg |
| Příslušenství: | Regulátor tlaku, Kolečka, Madlo, Rychlospojka |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Poloprofesionální |
| Zástavba: | Mobilní |
| Skladem: | Na prodejně, Externí sklad |

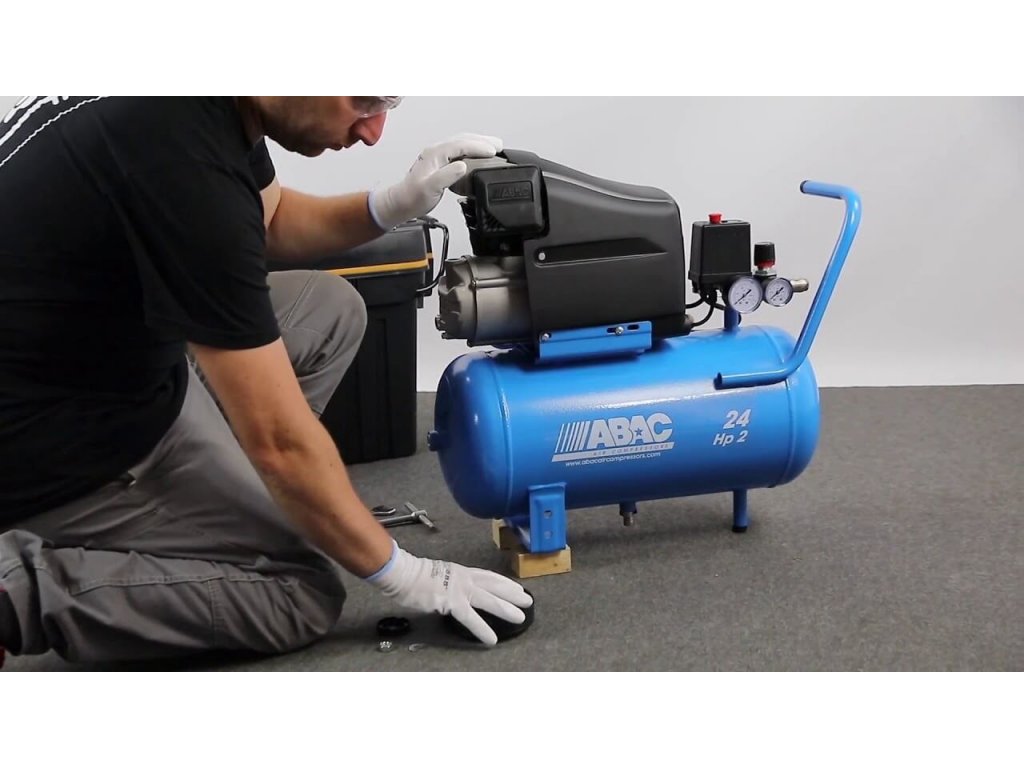

Instalace kompresoru
Odpouštění kondenzátu
Servisní KIT kompresoru a výměna
Údržba sacího filtru
Uvedení do provozu
Výměna oleje u kompresoru
Výměna pístu a těsnění
Výměna sacího filtru a údržba zpětného ventilu
Hodnocení produktu
Zanechte hodnocení
Výpis hodnocení
Prener František
ABAC je italská značka kompresorů, založená v roce 1981 a od roku 2007 součást skupiny Atlas Copco. U nás najdete stroje od kufříkového kompresoru do jedné ruky přes dílenské pístové kompresory až po průmyslové a šroubové stroje pro celou halu.
Vedle běžných olejových strojů vyrábí ABAC i bezolejové kompresory pro lakovny a ordinace, odhlučněné stroje ve zvukové skříni a kompresory se spalovacím motorem na stavbu. Doplňují je kondenzační sušičky ABAC DRY, oleje a servisní sady.
Návody v aplikaci AirTubeŘady kompresorů ABAC
ABAC Line — na běžnou zásuvku
Pro řemeslníka a menší dílnu. Pístové stroje s přímým pohonem, od kufříku do jedné ruky po dvouválec na kolečkách.
- 1,1–2,2 kW, 230 V
- sání 160–355 l/min, 8–10 bar
- práce s přestávkami mezi cykly
ABAC Pro Line — klínové řemeny
Každodenní práce v dílně a servisu. Olejové stroje s jedním i dvěma stupni, na kolečkách, na patkách i jako tandem.
- 1,5–7,5 kW, sání 178–2 420 l/min
- tlak 10, 11 nebo 15 bar
- vzdušník 50–900 l
ABAC Silent — odhlučněné
Když kompresor stojí vedle vás. Agregát, motor i řemen jsou zavřené ve zvukové skříni, některé stroje mají uvnitř i sušičku.
- ve skříni 81–89 dB Lwa
- na vzdušníku 270 a 500 l i bez nádoby
- 1,5–7,5 kW
ABAC Expert Zero — bez oleje
Pro lakovnu, čalounictví i potraviny. Bezolejová jednotka s válci s teflonovým povrchem a pohonem klínovými řemeny.
- sání 255–486 l/min, 10 bar
- vzdušník 50–270 l
- 230 i 400 V
ABAC Tech — průmyslové
Chod bez přestávek na chladnutí. Litinový agregát a motor S1 na 100% pracovní cyklus, olejové i bezolejové.
- 1,5–15 kW
- tlak 10 až 30 bar
- na rámu i na vzdušníku
ABAC SPINN a CROSS — šroubové
Když vzduch teče celou směnu. Šest řad od dílenského stroje po stanici pro halu, samostatně i se vzdušníkem a sušičkou.
- 2,2–22 kW, výtlak 272–3 090 l/min
- tlak 10 bar, 57–71 dB(A)
- SPV s frekvenčním měničem
Engine Air — benzín i nafta
Vzduch tam, kde není zásuvka. Pístové kompresory se spalovacím motorem, přenosné v rámu, na kolečkách i stacionární.
- sání 275–1 038 l/min
- tlak 10–14 bar
- motory Honda a Kohler
Clean Air — dentální
Pro zubní ordinace a laboratoře. Bezolejové kompresory na 8 bar, s adsorpční sušičkou nebo ve zvukové skříni.
- pro 1 až 5 křesel
- rosný bod −40 °C se sušičkou
- ve skříni 64 dB(A) v 1 m
Nevíte, kterou řadu vybrat? Na stránce Kompresory najdete kalkulačku výběru a tabulku, kolik vzduchu bere které nářadí.
Vybrat kompresorŘady ABAC vedle sebe
| Řada, použití, stavba, sání, tlak a napájení | |||||
|---|---|---|---|---|---|
| Řada | Pro koho | Stavba | Sání | Tlak | Napájení |
| ABAC Line | řemeslník, menší dílna | pístový, přímý pohon | 160–355 l/min | 8–10 bar | 230 V |
| ABAC Pro Line | denní provoz v dílně a servisu | pístový, klínové řemeny | 178–2 420 l/min | 10–15 bar | 230 / 400 V |
| ABAC Silent | stroj u pracoviště | pístový, odhlučněný | 255–1 070 l/min | 8–11 bar | 230 / 400 V |
| ABAC Expert Zero | vzduch bez oleje | pístový bezolejový, řemeny | 255–486 l/min | 10 bar | 230 / 400 V |
| ABAC Super Silent OS | tichá práce v obydlených prostorách | pístový bezolejový, přímý pohon | 140–230 l/min | 8–9 bar | 230 V |
| ABAC Tech | průmysl, chod bez přestávek | pístový, motor S1 | 204–1 716 l/min | 10–30 bar | 230 / 400 V |
| ABAC SPINN a CROSS | nepřetržitý odběr | šroubový | výtlak 272–3 090 l/min | 10 bar | 400 V, jeden model 230 V |
| Engine Air | stavba bez elektřiny | pístový, benzín nebo nafta | 275–1 038 l/min | 10–14 bar | spalovací motor |
| Clean Air CLR | zubní ordinace a laboratoře | pístový bezolejový | 240–480 l/min | 8 bar | 230 V |
Sání je vzduch, který jednotka nasaje; k nářadí ho dojde méně. Šroubové kompresory udává výrobce výtlakem.
Jak vybrat kompresor ABAC
1. Spočítat vzduch
Sečtěte spotřebu nářadí, které poběží současně, a přidejte rezervu. Porovnávejte s výtlakem, ne se sáním: u pístových strojů je výtlak zhruba o čtvrtinu nižší.
2. Podle doby chodu
Na práci s přestávkami stačí pístový stroj řady Line nebo Pro Line. Když má vzduch téct celou směnu, vyberte ABAC Tech s motorem S1 nebo šroubový kompresor.
3. Ověřit přívod a místo
Menší stroje jdou do zásuvky 230 V, silnější chtějí třífázový přívod 400 V. V kódu pístového stroje s elektromotorem znamená M motor na 230 V a T na 400 V.
4. Pravidelná údržba
U olejových strojů hlídejte hladinu v olejoznaku a po práci vypouštějte kondenzát. Pro pístové jednotky ABAC jsou servisní sady: základní LK1 na roční a pokročilá PK1 na dvouletou údržbu.
Časté otázky
- Kdo kompresory ABAC vyrábí?
- ABAC je italská značka kompresorů založená v roce 1981. Sídlí v Robassomeru u Turína a od roku 2007 patří do skupiny Atlas Copco. Kvalitu výroby potvrzuje certifikace ISO 9001.
- Pístový, nebo šroubový kompresor?
- Rozhoduje doba chodu. Pístový stroj natlakuje nádobu a odpočívá, hodí se na přerušovaný provoz v dílně. Šroubový je stavěný na nepřetržitý chod a vyplatí se tam, kde se vzduch bere celou směnu. Výrobce u šroubových strojů ABAC uvádí asi o 30 % vyšší energetickou účinnost a zhruba o 20 dB(A) nižší hlučnost.
- Které kompresory ABAC jsou bez oleje?
- Bez oleje stlačují řady Expert Zero, tiché Super Silent OS, větve ATF a ATFS řady ABAC Tech, dentální Clean Air a kufřík SUITCASE. Hodí se do lakovny, potravinářství, laboratoře a ordinace.
- Jak tichý je kompresor ABAC?
- Na štítku je hladina akustického výkonu Lwa; ve 4 m od stroje naměříte zhruba o 20 dB méně. Stroje Silent ve skříni mají 81 až 89 dB Lwa, tiché Super Silent OS 63 až 65 dB ve 4 m a šroubové kompresory 57 až 71 dB(A).
- Potřebuji ke kompresoru sušičku?
- Ve stlačeném vzduchu je vždycky voda, která v rozvodu kondenzuje. Na lakování nebo do dlouhého rozvodu patří sušička: kondenzační ABAC DRY vysuší vzduch na tlakový rosný bod +4 °C a má 17 velikostí od 266 do 18 000 l/min. Některé stroje Pro Line, Silent a SPINN mají sušičku už z výroby.
- Kde najdu návod a jaký olej použít?
- Návody a servisní videa otevřete QR kódem na stroji v aplikaci AirTube. Pístové stroje ABAC mažou oleje Altair a ABAC Pro, šroubové oleje Rotair včetně potravinářského Rotair Foodgrade. Který olej patří do vašeho stroje, uvádí návod.
