Kompresor Pro Line B60-5,5-500FTXH, 500 l, 15 bar, 400 V Agregat B60, 5,5 kW na 400 V, rozruch gwiazda-trójkąt, ssanie 570 l/min przy 1 000 obr./min, 15 bar, poziomy zbiornik 500 l, 102 dB Lwa / 82 dB w 4 m

Opis szczegółowy produktu

B60 · 500 l · 570 l/min · 15 bar · 400 V · Y-D

Mniejsza z obu maszyn 15-barowych i wybór do mniejszego warsztatu, gdzie przy narzędziu potrzeba więcej niż 10 bar. B60-5,5-500FTXH napełnia poziomy zbiornik powietrza 500 l na 15 bar żeliwnym dwustopniowym agregatem B60 z silnikiem 5,5 kW: przekładnia obraca go z prędkością 1 000 obr./min, a ssanie wynosi 570 l/min; 102 dB Lwa, w odległości 4 m 82 dB. Rozdzielnicę gwiazda-trójkąt i elektrozawór odciążający maszyna ma fabrycznie; zasilanie 400 V podłącza elektryk z uprawnieniami. Na zdjęciach jest tak samo zbudowany B70-7,5-500FTXH — ta maszyna różni się od niego tylko agregatem B60 i silnikiem 5,5 kW.

Dlaczego 15 bar z agregatu B60 — i co w zamian

Agregat B60 jest ten sam, jaki ma pięćsetka na 11 bar; różnią się przełożenie pasowe, ścianka zbiornika i rozdzielnica. W wersji na 15 bar agregat kręci się na 1 000 obr./min zamiast 1 400, dlatego zasysa 570 l/min zamiast 827 — sprężenie powietrza do wyższego ciśnienia wymaga więcej pracy, a silnik 5,5 kW pociągnie to przy niższych obrotach. W zamian dostajesz ciśnienie, którego maszyna 11-barowa nie da, i w tych samych 500 litrach o około jedną trzecią więcej powietrza w zapasie: narzędzie dłużej pracuje ze zbiornika, zanim silnik musi ruszyć. Powierzchnia zabudowy 2 030 × 670 mm jest taka sama jak w wersji 11-barowej, powietrze odchodzi zaworem kulowym do instalacji, a narzędzie dostaje swoje ciśnienie z reduktora przy stanowisku.

Wyposażenie i detale

Co B60-5,5-500FTXH ma fabrycznie

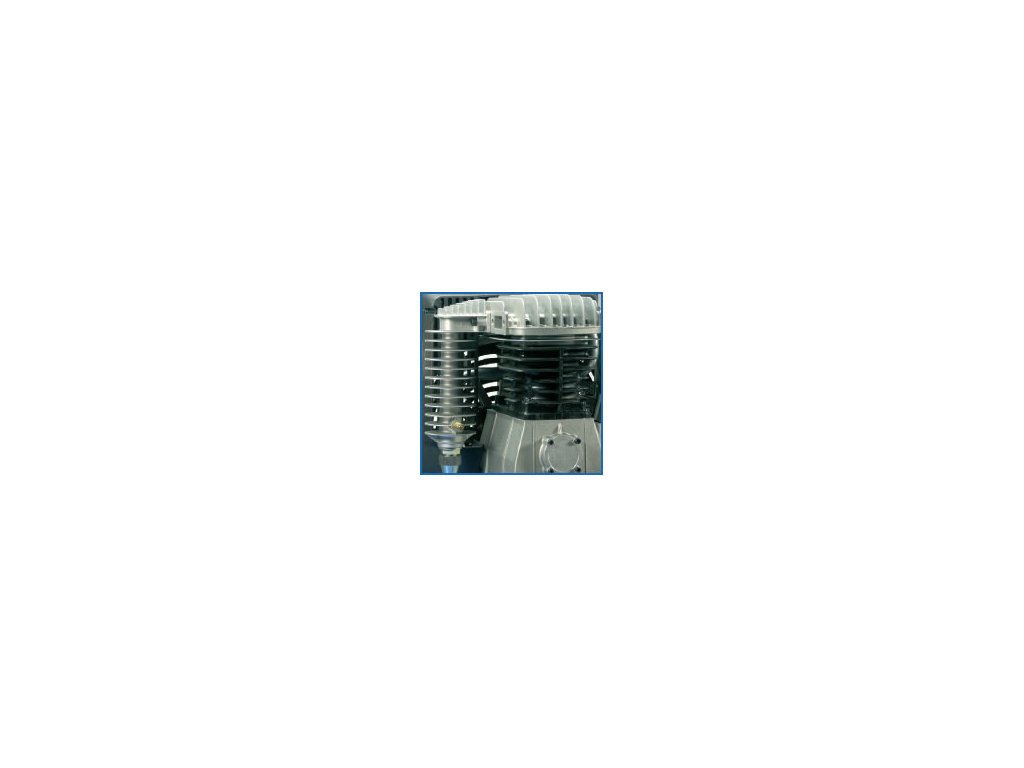

• dwustopniowy agregat B60 z żeliwnymi cylindrami i żebrowaną chłodnicą międzystopniową, smarowany olejem, ze wziernikiem oleju; napęd pasami klinowymi z przełożeniem na 1 000 obr./min pod kształtowaną osłoną

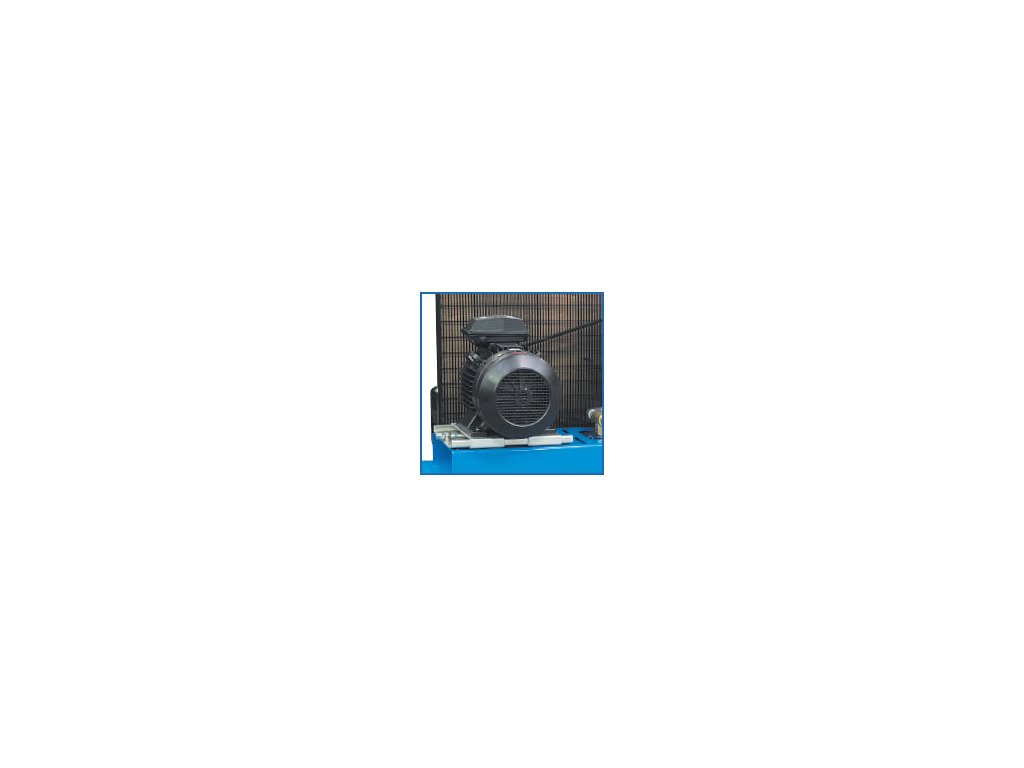

• trójfazowy silnik elektryczny 5,5 kW (7,5 hp), 400 V / 50 Hz, zabezpieczenie termiczne
• rozdzielnica z wyłącznikiem głównym i rozruchem gwiazda-trójkąt, elektrozawór odciążający rozruch — silnik rozpędza się bez ciśnienia w głowicy
• wydajność ssania 570 l/min, ciśnienie 15 bar, chłodnica końcowa na wyjściu z agregatu
• presostat z manometrem — praca automatyczna według ciśnienia w zbiorniku
• poziomy zbiornik powietrza 500 l o grubszej ściance na 15 bar, na stopach z otworami do mocowania; zawór bezpieczeństwa, zawór kondensatu w dnie; wyjście powietrza przez zawór kulowy do instalacji (reduktor, filtr i szybkozłącza przy stanowisku)
• hałas 102 dB Lwa, w odległości 4 m 82 dB
• kod QR AirTube na zbiorniku otwiera filmy serwisowe; gwarancja 2 lata (rozszerzenie do 3 lat za dopłatą), na zbiornik powietrza 10 lat przed przerdzewieniem

Szczegóły maszyny

Co dalej, gdy B60-5,5-500FTXH nie pasuje

Więcej powietrza na minutę do tego samego zbiornika na 15 bar da B70-7,5-500FTXH z agregatem B70 i silnikiem 7,5 kW; kto nie potrzebuje 15 bar w zbiorniku, dostanie za ten sam silnik 827 l/min w B60-5,5-500FT na 11 bar. Jedyną 15-barową maszyną serii na kółkach jest B59B-4-90CTH ze zbiornikiem 90 l. Ciśnienie dla całej instalacji ustawi reduktor bezpośrednio na zbiorniku powietrza. Obie maszyny obok siebie i pytania dotyczące 15 bar zestawia porównanie obu maszyn na 15 bar.

Wartości dotyczą zasilania 50 Hz. Wydajność ssania to ilość powietrza, którą jednostka zasysa przy 1 000 obr./min; ile z tego otrzyma narzędzie, zależy od ciśnienia i zbiornika. Hałas podano jako poziom mocy akustycznej Lwa i ciśnienie akustyczne w odległości 4 m od maszyny. Wymiary podane w tekście to wymiary maszyny bez opakowania. Kompresor tłokowy pracuje w cyklach (napełnienie zbiornika i przerwa), a nie w sposób ciągły.
