Kompresor Pro Line B70-7,5-500FTXH, 500 l, 15 bar, 400 V Największe ssanie na 15 bar: agregat B70, 7,5 kW na 400 V, 930 l/min przy 1 000 obr./min, rozruch gwiazda-trójkąt, 500 l, 102 dB Lwa / 82 dB w 4 m

Opis szczegółowy produktu

B70 · 500 l · 930 l/min · 15 bar · 400 V · Y-D

Większa z obu maszyn 15-barowych. B70-7,5-500FTXH zasysa 930 l/min żeliwnym dwustopniowym agregatem B70 na 1 000 obr./min z silnikiem 7,5 kW i napełnia poziomy zbiornik 500 l do 15 bar; 102 dB Lwa, w odległości 4 m 82 dB. Do serwisu opon z kilkoma stanowiskami, cięcia materiału albo prób ciśnieniowych rurociągów — tam, gdzie powietrze bierze się w długich porcjach, a zbiornik ma się uzupełniać szybko.

Dlaczego B70 na 15 bar zamiast B70 na 11 bar

Ten sam agregat B70 zasysa na 11 bar 1 210 l/min przy 1 300 obr./min; tutaj przekładnia pasowa spowalnia go do 1 000 obr./min, a ssanie spada do 930 l/min. Za te 280 litrów na minutę dostajesz 15 bar w zbiorniku — ciśnienie dla narzędzi i technologii, które chcą przy narzędziu więcej niż 10 bar, i o około jedną trzecią więcej powietrza w zapasie w tych samych 500 litrach. Rozdzielnica gwiazda-trójkąt z elektrozaworem odciążającym uruchamia silnik 7,5 kW z mniejszym udarem prądowym i bez ciśnienia w głowicy; powierzchnia zabudowy 2 030 × 670 mm jest taka sama jak w pięćsetce na 11 bar. Kto ma pobór równomierny bez szczytów i komu wystarcza 11 bar, bierze więcej powietrza z wersji podstawowej; kto chce 15 bar bez przerw przez całą zmianę, potrzebuje maszyny zbudowanej do pracy ciągłej, czyli serii ATH.

Wyposażenie i detale

Co B70-7,5-500FTXH ma fabrycznie

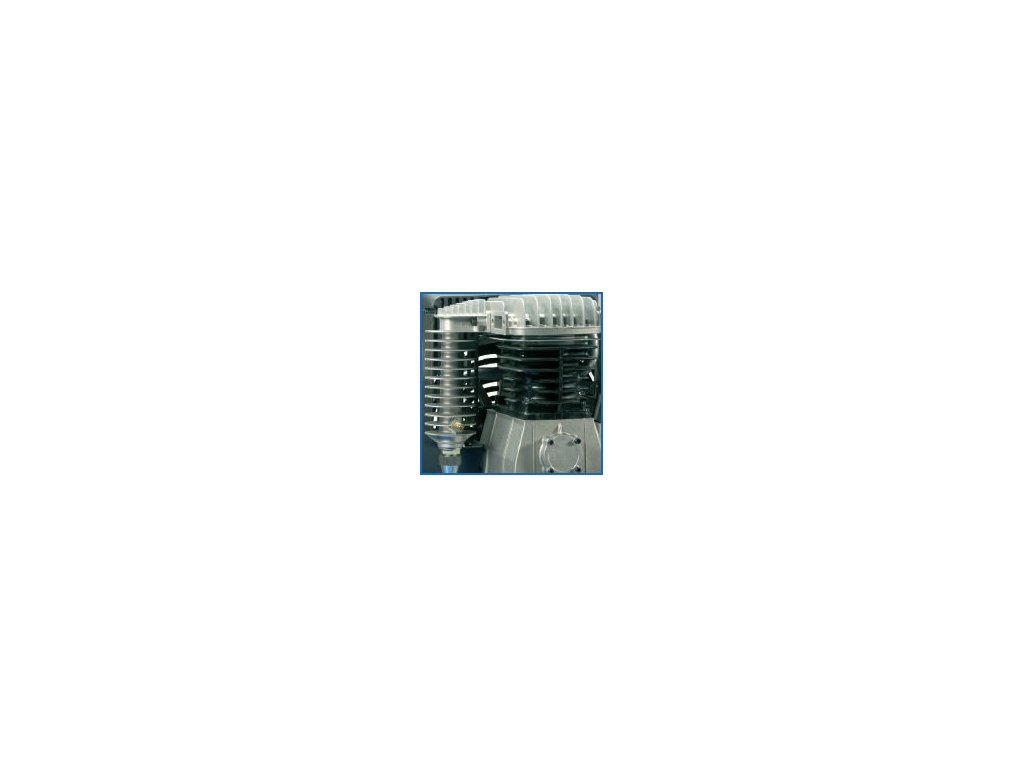

• dwustopniowy agregat B70 z żeliwnymi cylindrami i żebrowaną chłodnicą międzystopniową, smarowany olejem, ze wziernikiem oleju; napęd pasami klinowymi z przełożeniem na 1 000 obr./min pod kształtowaną osłoną
• trójfazowy silnik elektryczny 7,5 kW (10 hp), 400 V / 50 Hz, zabezpieczenie termiczne
• rozdzielnica z wyłącznikiem głównym i rozruchem gwiazda-trójkąt, elektrozawór odciążający rozruch — silnik rozpędza się bez ciśnienia w głowicy
• wydajność ssania 930 l/min, ciśnienie 15 bar, chłodnica końcowa na wyjściu z agregatu

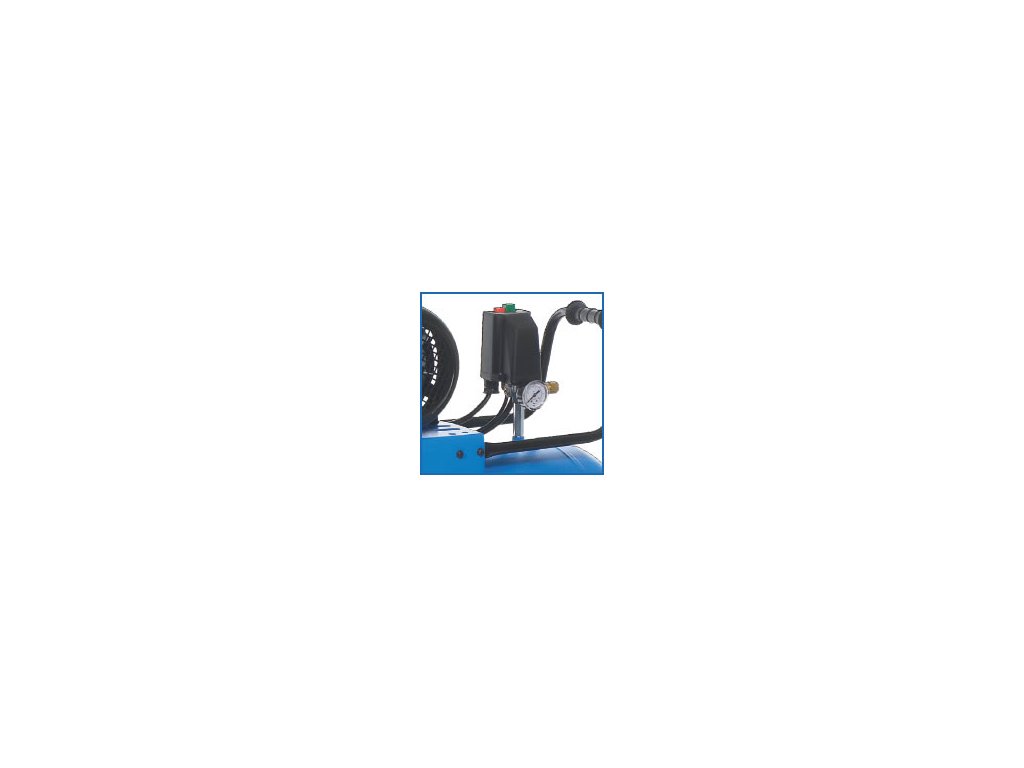

• presostat z manometrem — praca automatyczna według ciśnienia w zbiorniku

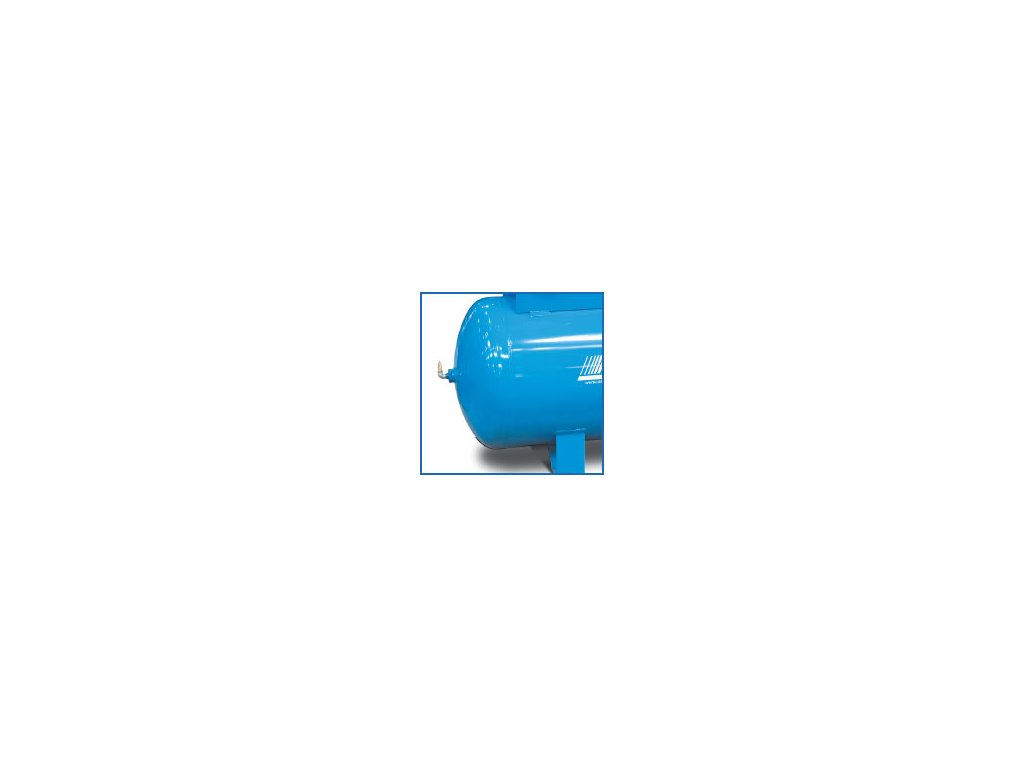

• poziomy zbiornik 500 l o grubszej ściance na 15 bar, na stopach z otworami do mocowania; zawór bezpieczeństwa, zawór kondensatu w dnie; wyjście powietrza zaworem kulowym do instalacji (reduktor, filtr i szybkozłącza przy stanowisku)
• hałas 102 dB Lwa, w odległości 4 m 82 dB
• kod QR AirTube na zbiorniku otwiera filmy serwisowe; gwarancja 2 lata (rozszerzenie do 3 lat za dopłatą), na przerdzewienie zbiornika 10 lat

Detale maszyny

Co dalej, gdy B70-7,5-500FTXH nie pasuje

Mniejsza maszyna 15-barowa z tym samym zbiornikiem, z agregatem B60 i silnikiem 5,5 kW, to B60-5,5-500FTXH; ten sam agregat B70 z 1 210 l/min to B70-7,5-500FT na 11 bar. Pobór bez przerw przez całą zmianę na 15 bar pokryją maszyny tłokowe ATH zbudowane do pracy ciągłej. Co się dzieje przy każdym starcie, wyjaśnia hasło słownikowe o rozruchu gwiazda-trójkąt. Gdzie maszyna plasuje się w serii, pokazuje przegląd wersji 15-barowej.

Wartości dotyczą zasilania 50 Hz. Wydajność ssania to ilość powietrza, jaką jednostka zasysa przy 1000 obr/min; ile go otrzyma narzędzie, zależy od ciśnienia i zbiornika. Hałas podany jest jako poziom mocy akustycznej Lwa oraz ciśnienie akustyczne w odległości 4 m od urządzenia. Wymiary podane w tekście to wymiary urządzenia bez opakowania. Kompresor tłokowy pracuje w cyklach (napełnianie zbiornika i przerwa), a nie w sposób ciągły.
