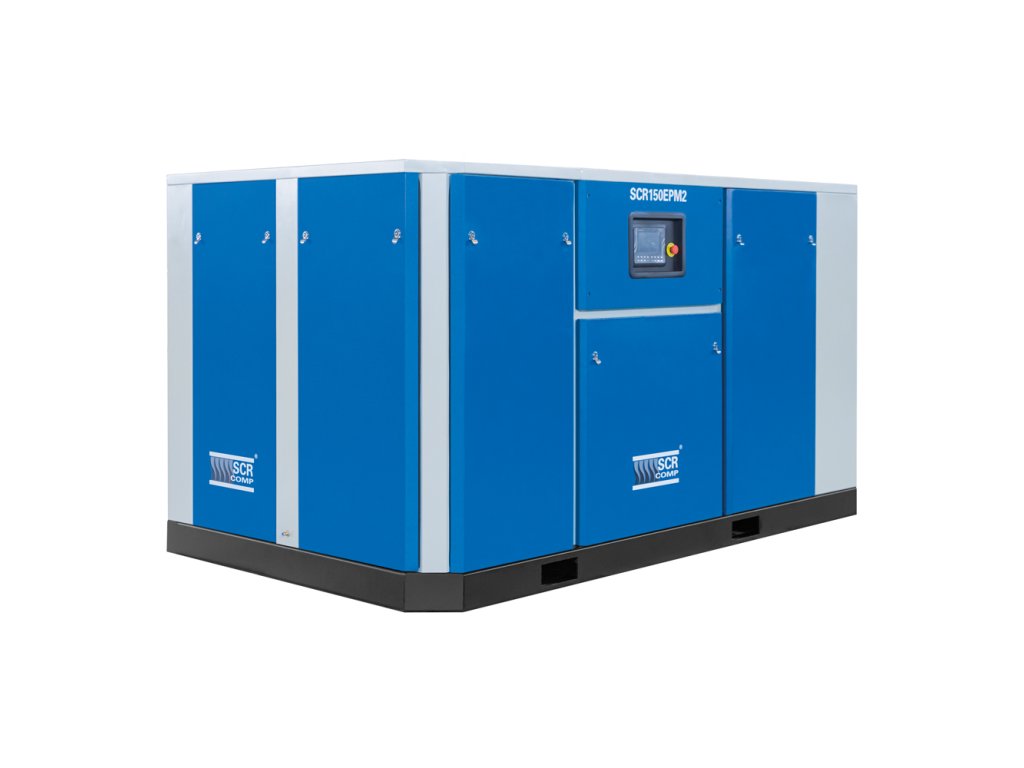

Kompresor śrubowy SCR-110/8EPM2 moc silnika 110 kW, ciśnienie robocze 8 bar, wydajność objętościowa 1440 Nm³/h
Kod: SCR-110/8EPM2
Produkty powiązane
Opis szczegółowy produktu
Sto dziesięć kilowatów przy ośmiu barach dostarczy 24 000 l/min. To najczęściej wybierana kombinacja w górnej części serii — ósemka pokryje typową instalację przemysłową, a wydajność wystarczy zakładowi, w którym powietrze napędza całą produkcję.
Dlaczego 8 bar
Osiem barów oznacza 24 000 l/min, czyli tylko o 500 mniej niż siódemka. Różnica dwóch procent za siedem procent zużycia — przy maszynie stodziesięciokilowatowej w ruchu ciągłym chodzi rocznie o setki tysięcy.
| Ta sama maszyna 110 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-110/7EPM2 | 7 bar | 7 400 – 24 500 | 0 % |
| SCR-110/8EPM2 — ta maszyna | 8 bar | 7 200 – 24 000 | 2 % |
| SCR-110/10EPM2 | 10 bar | 6 300 – 21 000 | 14 % |
Wymiary 2 800 × 1 750 × 1 690 mm, masa 2 900 kg, przyłącze DN 80 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Mniejsza SCR-90/8EPM2 da 19 000 l/min w lżejszej ramie, większa SCR-132/8EPM2 doda 4 000 l/min. Między sto dziesiątką a sto trzydziestką dwójką różnica masy wynosi tylko 150 kg, za to wysokości 460 mm.

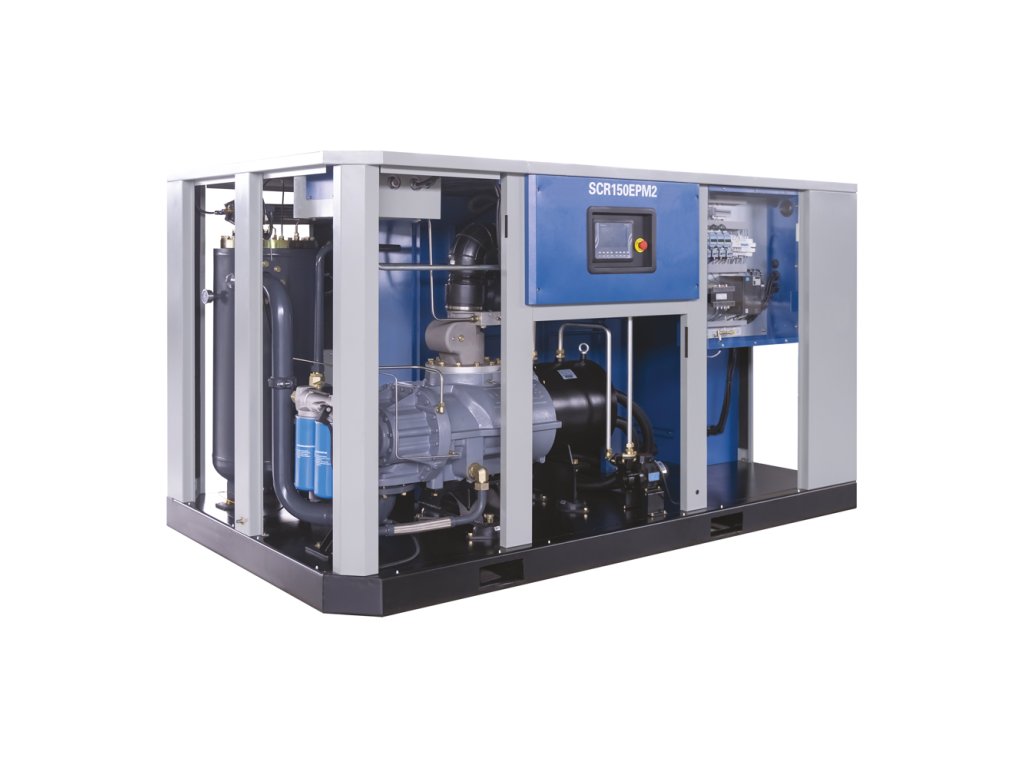

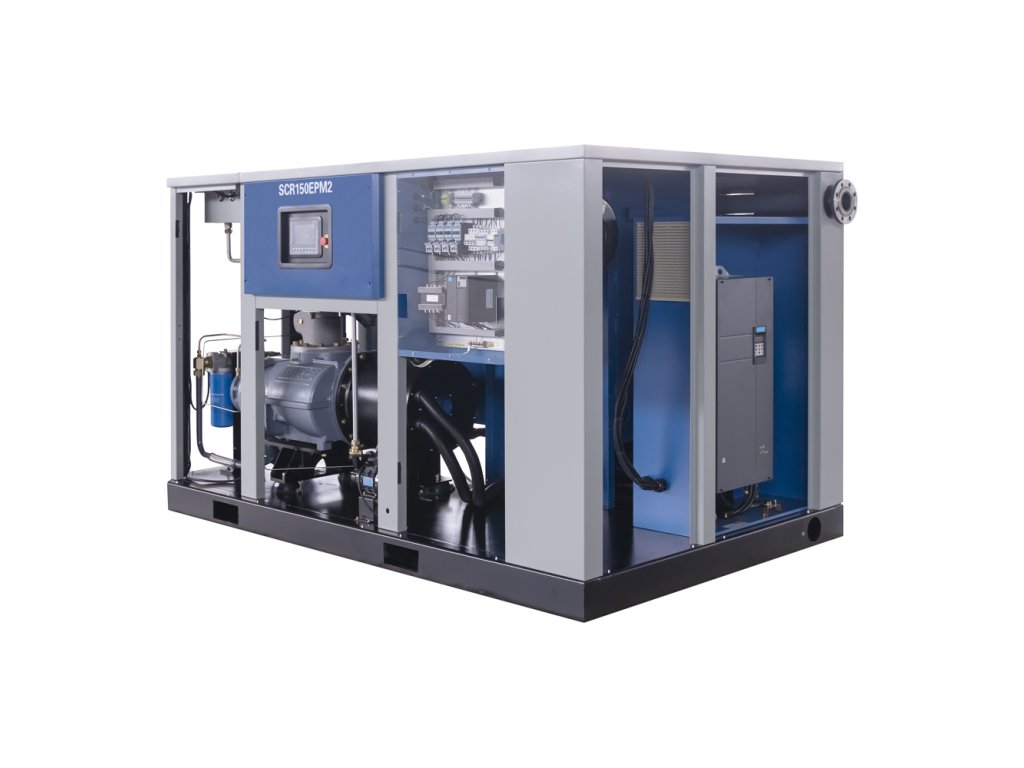

Co jest w środku
Silnik z magnesami trwałymi
Magnesy trwałe, stopień ochrony IP65 i żadnych łożysk do smarowania. Na 110 kW różnica względem silnika IE2 to pięć do sześciu procent zużycia — a maszyna pracuje stale.
Napęd bezpośredni sprzęgłem stożkowym
Silnik i blok śrubowy łączy sprzęgło stożkowe — żadnego paska, który by się ślizgał i ujmował z 24 000 l/min. Jedna pozycja obsługi, której tu po prostu nie ma.
Falownik
Pasmo 7 200 do 24 000 l/min maszyna obsłuży bez wyłączania — zejdzie do 30 % wydajności. Miękki rozruch dodatkowo nie obciąży sieci bardziej niż zwykła praca.
Blok śrubowy nowej generacji
Nowy blok podnosi sprawność nawet o 16 %. Przy 110 kW w ruchu ciągłym to największa pojedyncza oszczędność zaraz po falowniku. Zaprojektowany na 20 lat.
Sterownik SCR9000
Kaskadę do szesnastu maszyn rozdzieli sam. Przy maszynie z wentylacją 20 000 m³/h zestaw zwykle składa się z kilku sztuk — a sterowania przy rozbudowie się nie przerabia.
Czego maszyna wymaga w sprężarkowni
Przy 24 000 l/min chodzi o 1 440 m³/h, czyli objętość, przy której ciepło odpadowe przestaje być ciekawostką i staje się pozycją w rachunku zwrotu. Przyłącze DN 80 i rzut 2 800 × 1 750 mm — najszersza maszyna serii.
| SCR-110/8EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 24 000 l/min · 1 440 m³/h |
| Zakres regulacji | 7 200 – 24 000 l/min (od 30 % wydajności) |
| Wymagana wentylacja | 20 000 m³/h |
| Wymiary dł. × szer. × wys. | 2 800 × 1 750 × 1 690 mm |
| Masa | 2 900 kg |
| Przyłącze sprężonego powietrza | DN 80 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Przy maszynach powyżej 100 kW prawie zawsze opłaca się policzyć wykorzystanie ciepła odpadowego — przy pracy ciągłej to największa pojedyncza oszczędność zaraz po falowniku. Chętnie to przeliczymy, serwis wykonujemy na terenie całego kraju. Całą serię porównasz w serii SCR-EPM2.
Dwa procent powietrza za siedem procent zużycia. Na stu dziesięciu kilowatach to równanie jest jednoznaczne.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Ciśnienie: | 8 barów |
| Wydajność efektywna: | 24 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN80 |
| Moc silnika: | 110 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 78 dB(A) |
| Wymiary: | 3 000 × 1 750 × 1 690 mm |
| Masa: | 2900 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
