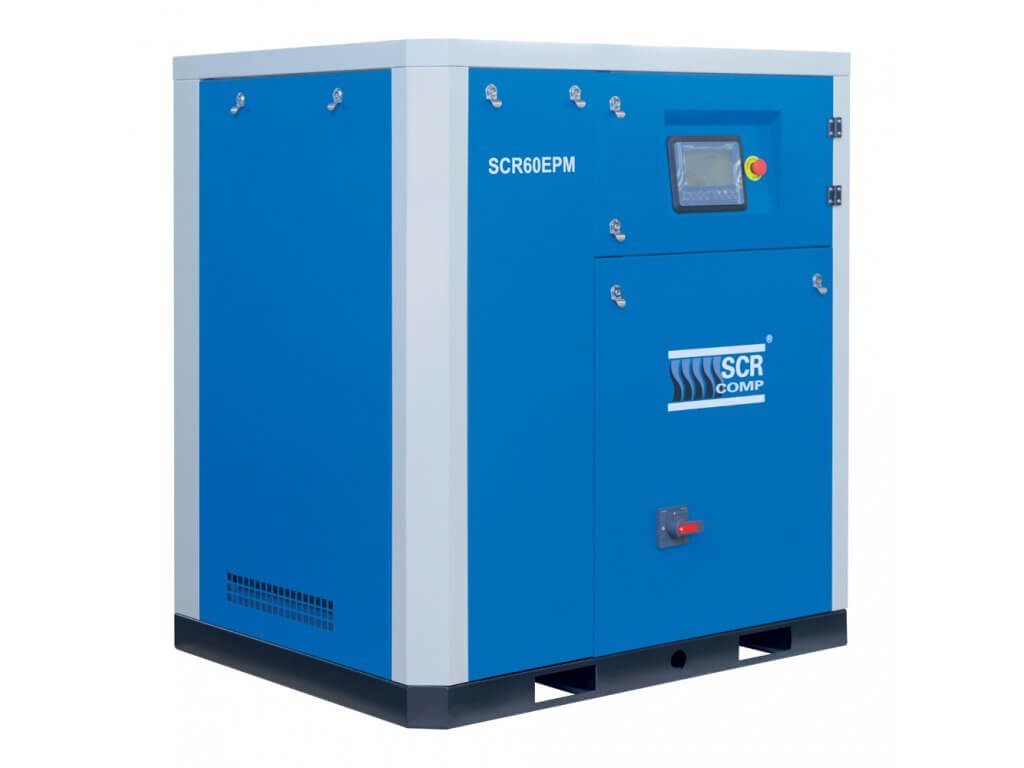

Kompresor śrubowy SCR-22/8EPM moc 22 kW, wydajność do 4 000 l/min, ciśnienie 8 bar, falownik, napięcie 400/50 V/Hz YD
Kod: SCR-22/8EPM
Produkty powiązane
Opis szczegółowy produktu
Dwadzieścia dwa kilowaty przy ośmiu barach. Ta maszyna bywa wyborem zakładów, w których powietrze napędza kilka stanowisk naraz, a pobór zmienia się w ciągu dnia — dokładnie do tego falownik jest stworzony.
Dlaczego 8 barów
Osiem barów daje do 4 000 l/min, czyli tylko o 100 l/min mniej niż siedem. Ciekawostka z karty katalogowej producenta: dolna granica regulacji wynosi tu 1 200 l/min, o sto więcej niż przy ustawieniu siedmiobarowym — przy bardzo niskich poborach osiem barów reguluje więc odrobinę gorzej.
| Ta sama maszyna 22 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata wobec 7 barów |
| SCR-22/7EPM | 7 bar | 1 100 – 4 100 | 0 % |
| SCR-22/8EPM — ta maszyna | 8 bar | 1 200 – 4 000 | 2 % |
| SCR-22/10EPM | 10 bar | 1 100 – 3 500 | 15 % |
Wymiary 1 200 × 800 × 1 100 mm, masa 560 kg, wyjście R 1" i głośność 66 dB(A) są przy wszystkich trzech ustawieniach takie same — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Najbliższa mniejsza to SCR-18/8EPM z 3 500 l/min w tej samej ramie, najbliższa większa SCR-30/8EPM z 6 100 l/min już w ramie dużej. Między dwudziestkądwójką a trzydziestką nie ma żadnego stopnia pośredniego.

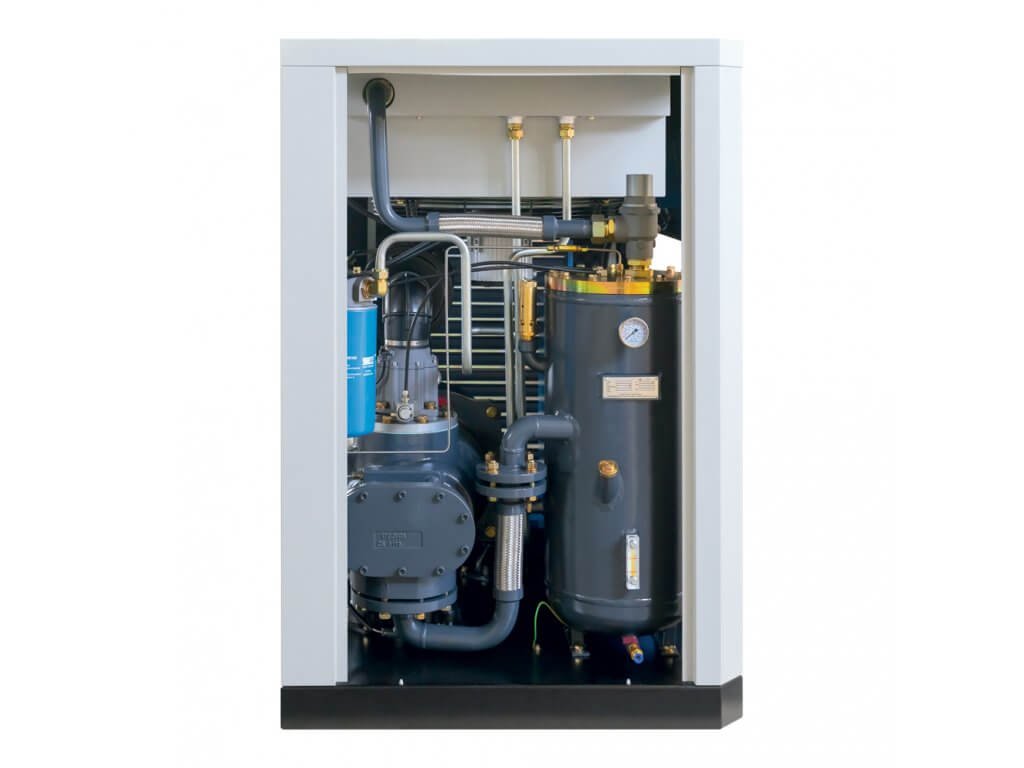

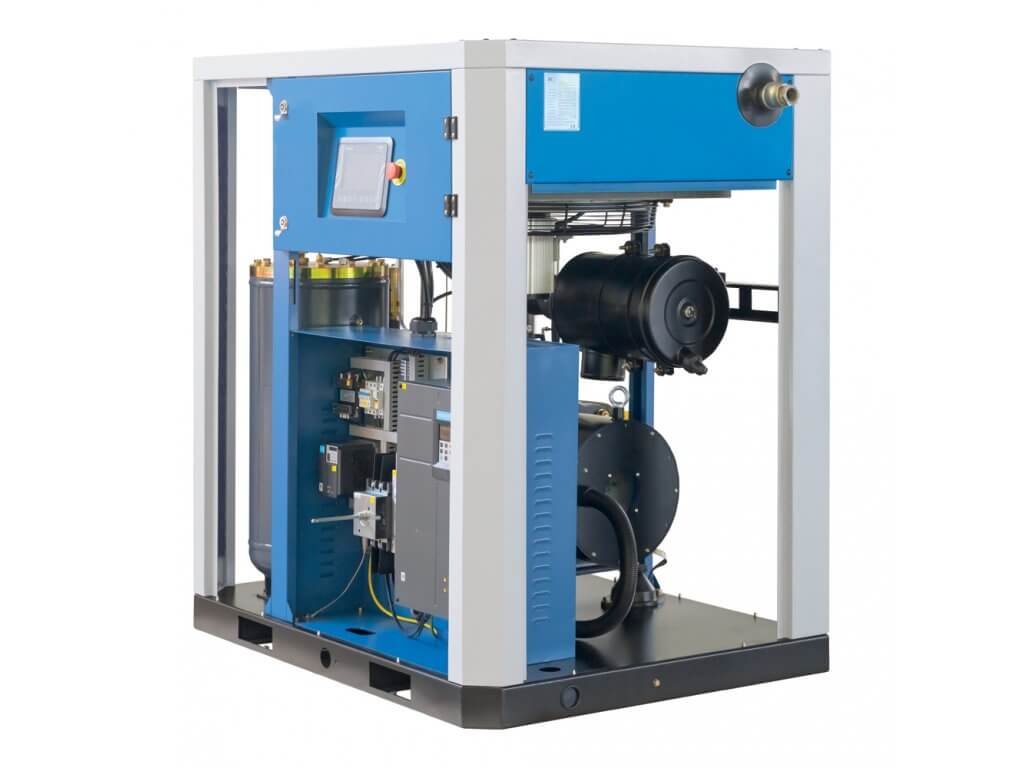

Co jest w środku

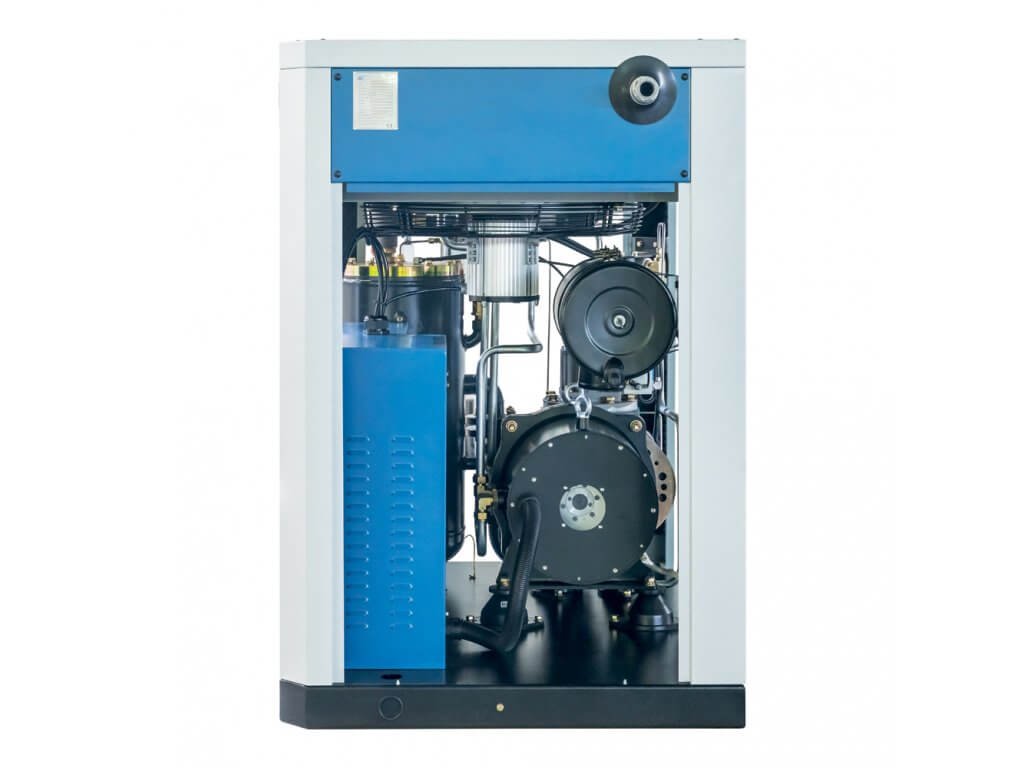

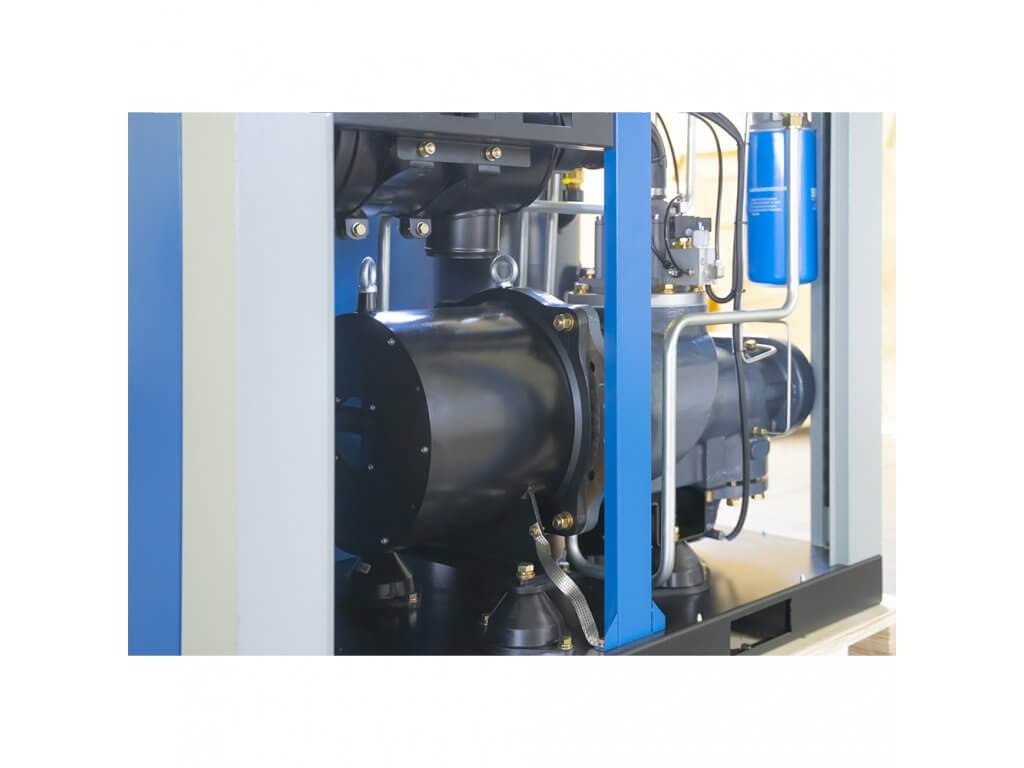

Silnik z magnesami trwałymi
Magnesy zamiast klatki: sprawność przewyższa IE4, a względem IE2 ujmuje 5 do 6 % zużycia. Przy maszynie o wydajności 4 000 l/min sumuje się to szybciej, niż się spodziewasz.

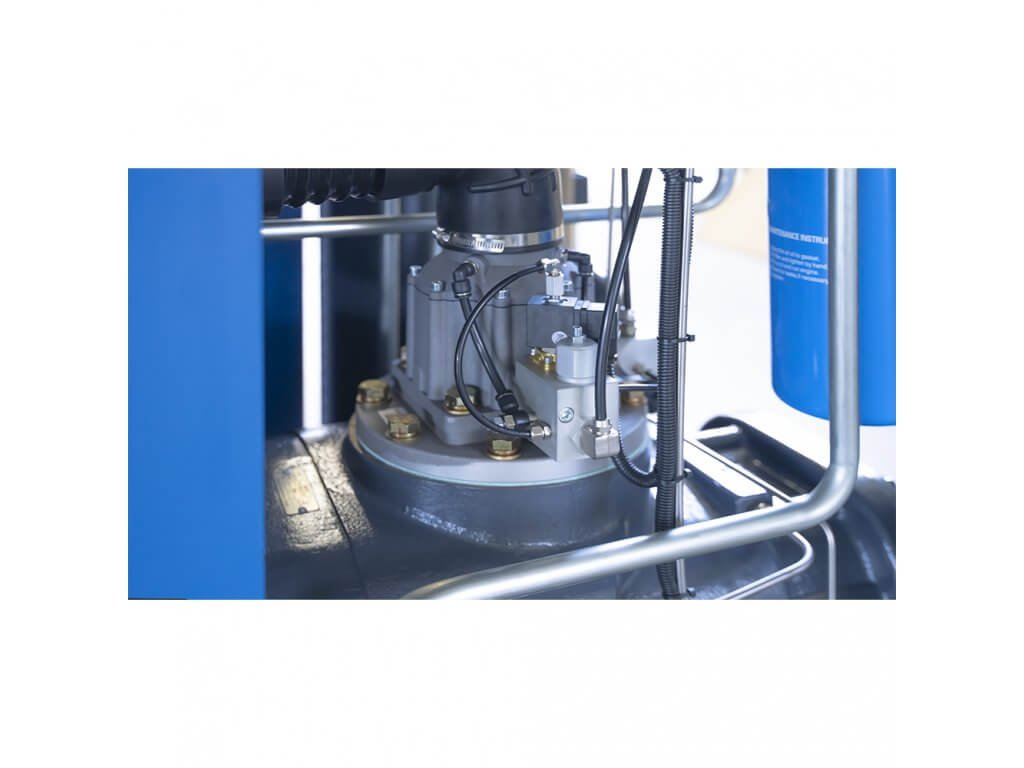

Napęd bezpośredni sprzęgłem stożkowym
Blok siedzi na silniku bezpośrednio. Ślizgający się pasek ujmowałby z 4 000 l/min po cichu, a poznałbyś to dopiero na rachunku; tutaj żadnego nie ma.

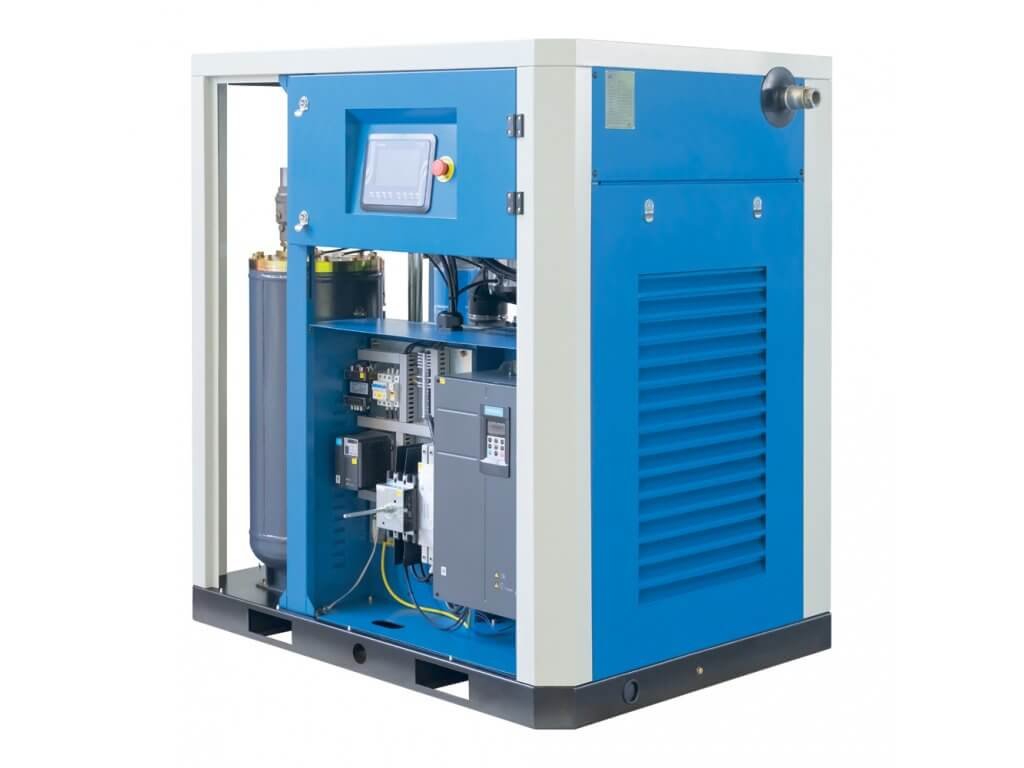

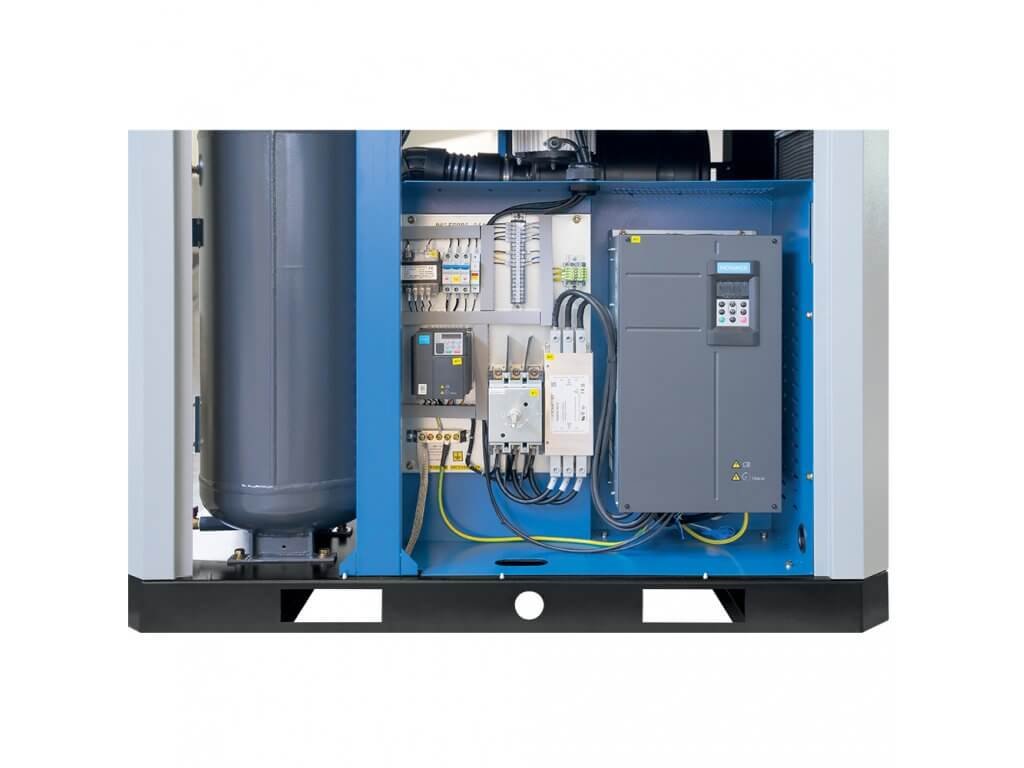

Falownik
Pobór w warsztacie się waha — falownik zmniejsza więc obroty zamiast wypuszczać nadmiar. Pasmo 1 200 do 4 000 l/min maszyna pokryje bez jednego wyłączenia.

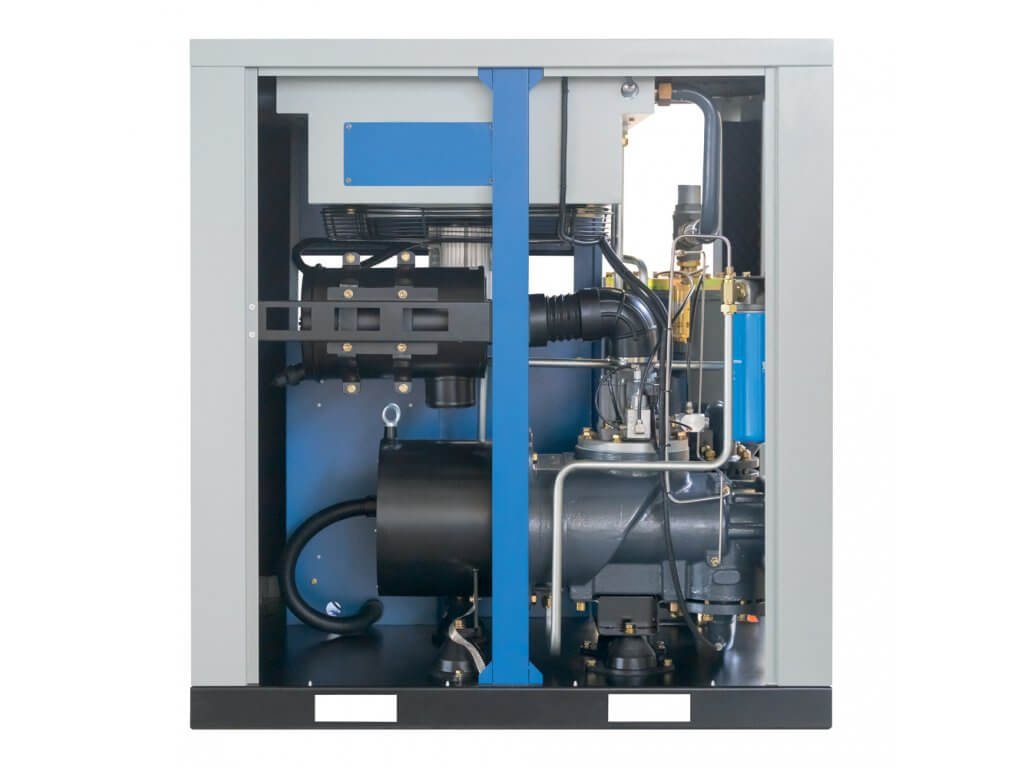

Blok śrubowy
Nowy blok jest cichy i sprawny — przy 22 kW szesnastoprocentowa poprawa ujawni się na zużyciu wcześniej niż na głośności, choć ta wynosi tu 66 dB(A).
Sterownik SCR9000
Zaplanujesz, kiedy maszyna ma pracować, a ona sama się uruchomi i wyłączy. Przez RS485 podłączysz ją do zdalnego nadzoru, kaskadę obsłuży do szesnastu sztuk.
Czego maszyna wymaga w maszynowni
Masa 560 kg to o 80 kg więcej niż przy osiemnastce w tej samej obudowie — gdyby maszyna miała trafić na piętro lub na ruszt, to różnica, którą się pilnuje. Wentylacja pozostaje 5 400 m³/h, a wyjście R 1", więc instalacji ani wentylacji wobec mniejszych maszyn zmieniać nie trzeba.
| SCR-22/8EPM — dane do projektu maszynowni | |
|---|---|
| Wydajność | 4 000 l/min · 240 m³/h |
| Zakres regulacji | 1 200 – 4 000 l/min (od 30 % wydajności) |
| Wymagana wentylacja | 5 400 m³/h |
| Wymiary dł. × szer. × wys. | 1 200 × 800 × 1 100 mm |
| Masa | 560 kg |
| Wyjście sprężonego powietrza | R 1" |
| Głośność w odległości 1 m | 66 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem, stopień ochrony IP65, bez łożysk
- napęd bezpośredni połączeniem stożkowym — bez pasków, przekładni i sprzęgła
- falownik ze sterowaniem wektorowym, regulacja 25 do 100 % obrotów
- falownik steruje również wentylatorem chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn

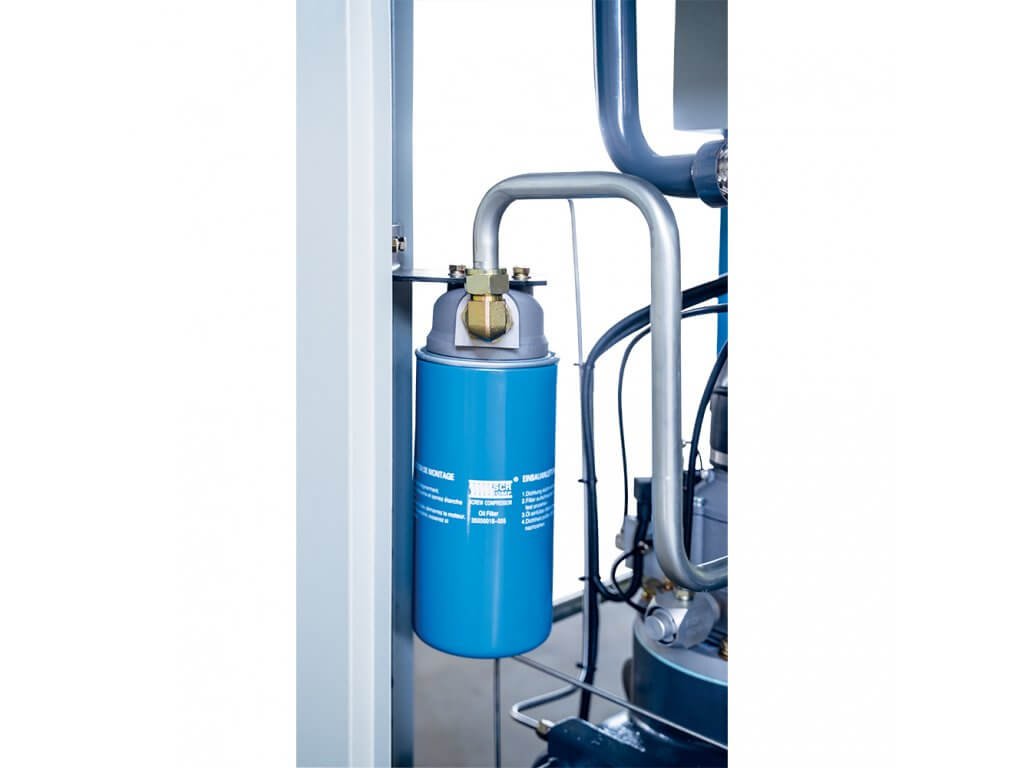

- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm

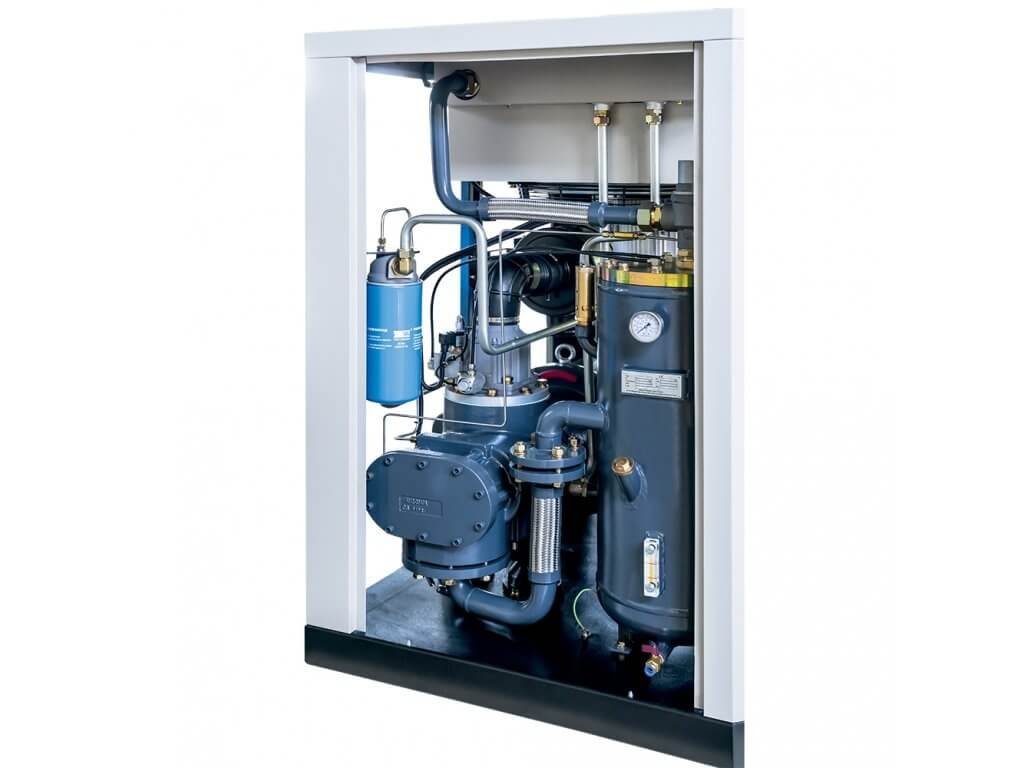

- separator z pozostałością oleju poniżej 3 ppm

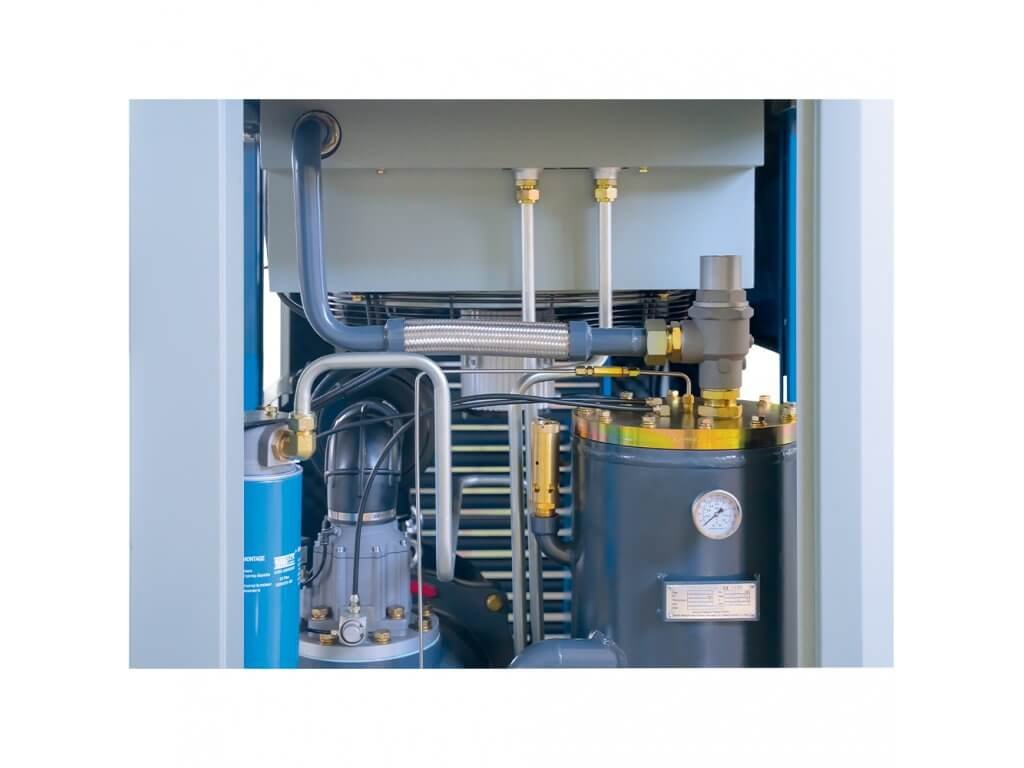

- całostalowe przewody wewnętrzne zamiast gumowych węży
- miękki rozruch — prąd nie przekroczy wartości znamionowej
Gdy pobór waha się między zmianami, lepsze bywają dwie mniejsze maszyny niż jedna duża — sterownik potrafi je przełączać sam, aż do szesnastu sztuk. Jak to wychodzi, widać w tabeli w serii SCR-EPM. Powyżej 45 kW nawiązuje seria SCR-EPM2.
Jedna trzyma bazę, druga wchodzi w szczycie, a gdy jedną zatrzyma serwis, produkcja nie stoi. Sterownik przełącza je sam.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Ciśnienie: | 8 barów |
| Wydajność efektywna: | 4000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 22 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 × 800 × 1 100 mm |
| Masa: | 560 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
