Nástrčné spojky v plastovém provedení

Plastové nástrčné spojky (modré provedení) jsou oblíbeným řešením pro rychlé a spolehlivé spojování pneumatických hadiček. Hlavní předností tohoto typu spojek je extra snadná montáž i demontáž – hadičku stačí jednoduše zasunout a spoj drží, bez potřeby jakéhokoli nářadí. Tyto push-in spojky umožňují beznástrojovou instalaci, což zkracuje dobu údržby a přestaveb strojů na minimum. Plastové provedení navíc nepodléhá korozi a celé spojky vynikají lehkostí, takže nezatěžují zařízení. Díky integrovanému těsnicímu O-kroužku poskytují spojky spolehlivé utěsnění pro rozvody tlakového vzduchu – při dodržení správného postupu vydrží systém funkční po mnoho let. Vyrábějí se ve standardních průměrech hadiček cca 3–16 mm a v široké škále tvarů a závitových kombinací, takže snadno najdete vhodný typ pro každé napojení v pneumatickém obvodu.

#ShowMore#

Výhody plastových nástrčných spojek

Rychlá a jednoduchá instalace: Okamžité spojení hadičky bez nutnosti šroubování nebo lepení. Montáž i demontáž zvládnete během vteřin, což výrazně urychluje práce na zařízení.
Beznástrojová obsluha: K zasunutí či uvolnění hadice není potřeba žádné speciální nářadí ani složité zaškolení personálu – stačí stisknout pojistný kroužek a hadičku vysunout. To šetří čas i náklady na vybavení.
Variabilita a flexibilita: K dispozici je mnoho variant spojek – přímé spojky, úhlové (L) kusy, T-kusy, Y-kusy, křížové rozdělovače (X), redukce, přepážkové průchodky, záslepky i integrované ventily. Díky tomu lze poskládat libovolné rozvody vzduchu a připojit hadice ke všem běžným prvkům (válce, ventily, manometry apod.). Nástrčné systémy jsou zkrátka univerzálním „stavebnicovým“ řešením pro pneumatické rozvody.
Nízká hmotnost a odolnost vůči korozi: Plastové tělo spojky je lehké a nerezaví, což oceníte zvláště u pohyblivých částí strojů nebo ve vlhkém prostředí. Ocelové zoubky uvnitř spojky zajišťují pevné zakousnutí do hadičky, zatímco plastový korpus odolává běžnému opotřebení i provozním vibracím.

Plastové nástrčné spojky v přímém provedení

Plastové nástrčné spojky pro vzduchu v rohovém provedení

Plastová nástrčná spojka pro automatizaci v T provedení

Regulace průtoku vzduchu pomocí nástrčné spojky

Rozdělovací nástrčná spojka pro stlačený vzduch

Nevýhody a omezení plastových spojek

Nižší mechanická odolnost: V porovnání s kovovými nástrčnými spojkami snesou plastové provedení menší mechanické namáhání. Nejsou vhodné do míst s vysokými vibracemi, rázovým zatížením či taháním za hadice – v takových případech je lepší zvolit kovové spojky. Správným výběrem typu spojky podle zatížení však lze většinu problémů eliminovat.
Omezený tlak a teplota: Standardní plastové rychlospojky pro pneumatiku obvykle pracují do cca 10 bar a +60 °C. Při vyšších tlacích nebo teplotách hrozí snížení životnosti spojky či netěsnosti. Do extrémnějších podmínek (např. trvale nad +60 °C, velmi nízké teploty, tlakové špičky nad 10 bar) zvažte kovové varianty nebo speciální provedení pro vyšší tlaky.
Nevhodné pro podtlak: Některé plastové nástrčné spojky nelze použít pro vakuum (podtlak), protože princip těsnění je navržen převážně pro tlak směrem ven. Při podtlaku by se hadička mohla uvolnit. Pokud potřebujete vést podtlak nebo sání, ověřte v parametrech spojky, zda je pro to konstruována, případně zvolte jiný typ spojení.
Kompatibilita médií: Tyto spojky jsou primárně určeny pro stlačený vzduch (pneumatika). Lze je použít i pro jiná média (např. inertní plyny, vodu) za předpokladu, že materiál spojky je s daným médiem slučitelný a nepřekračujete doporučený tlak a teplotu. Pro agresivní chemikálie, potravinářské provozy nebo antistatické prostředí existují speciální varianty nástrčných spojek, které v případě potřeby najdete v naší nabídce. Vždy si zkontrolujte parametry konkrétní spojky v popisu produktu, kde je uvedeno, pro které aplikace a média je vhodná.

Využití v průmyslové automatizaci

Plastové nástrčné spojky nacházejí uplatnění především v pneumatických systémech průmyslové automatizace. Jsou ideální pro rozvody tlakového vzduchu k pohonným válcům, ventilům, uchopovačům a dalším pneumatickým prvkům na výrobních a montážních linkách. Uplatní se v automatizační, měřicí a regulační technice, kde pomocí hadiček propojují různé komponenty strojů (Přímá nástrčná redukovaná spojka pro hadice o průměru 6 mm a 10 mm). Typické je využití ve strojírenském a automobilovém průmyslu – od robotických pracovišť po jednoúčelové stroje. Pro svou jednoduchost a spolehlivost jsou tyto spojky označovány za „nezbytného pomocníka“ všude, kde se rozvádí stlačený vzduch k zařízením. Díky nim lze rychle upravit pneumatické obvody při změnách výrobního procesu, což zvyšuje flexibilitu automatizovaných provozů.

Nástrčné spojky pro plastové hadičky v automatizaci v plastovém provedení

Doporučení produktů z kategorie

V naší nabídce najdete kompletní sortiment plastových nástrčných spojek modrého provedení pro každou situaci v pneumatickém rozvodu. Při výběru vhodného typu se můžete řídit následujícími tipy:

Připojení hadice ke strojům a ventilům: Pro napojení hadičky do závitu na válci, ventilové jednotce či jiném komponentu použijte přímé nástrčné šroubení s vnějším závitem (typ R nebo G podle druhu závitu). Tato přímá spojka umožní kolmé vyvedení hadičky z komponentu a její rychlé odpojení v případě potřeby. Pokud je závit na zařízení vnitřní, zvolte naopak spojku s vnějším kuželem či trnem, případně přímé šroubení s vnitřním závitem.

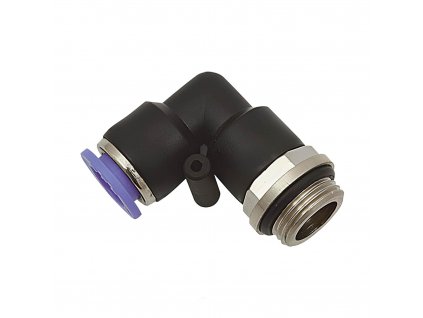

Směr vedení a úhel napojení: Potřebujete-li vést hadici pod úhlem 90°, ideální jsou L-spojky (úhlové spojky) s vnějším nebo vnitřním závitem. Tyto rohové spojky minimalizují poloměr ohybu hadičky a šetří místo. Pro šikmé vyvedení hadice existují také úhlové spojky 45°. Některé L-spojky jsou navíc otočné – umožňují hadici protáčet, aniž by došlo k uvolnění spoje, což je vhodné u pohyblivých částí strojů.
Rozvětvení pneumatického vedení: K rozdělení tlakového vzduchu do více větví slouží T-spojky (rozbočí hadici do dvou směrů v pravém úhlu) nebo kompaktnější Y-spojky (odbočení pod úhlem pro plynulejší průtok). Pro ještě více výstupů můžete sáhnout po X-spojce (čtyřcestná spojka) či speciálních rozdělovacích spojkách s více odbočkami. Tyto díly jsou nepostradatelné pro napájení několika pneumatických válců či ventilů z jednoho přívodu vzduchu. Nechybí ani redukční spojky, které umožní propojit hadičky různých průměrů – například přechod z 10mm hadice na 6mm hadici apod.
Montáž přes stěnu a ukončení okruhů: Pokud potřebujete provést hadičku skrz stěnu rozvaděče, panel nebo stroj, využijte přepážkové spojky (průchodky). Ty zajistí pevné uchycení spojky ve stěně a čisté vedení hadic mezi dvěma oddíly zařízení. Pro uzavření konců rozvodů pak slouží záslepky (koncovky) ve vnitřním či vnějším provedení, které bezpečně utěsní nevyužité výstupy a zabrání úniku vzduchu.

Výše uvedené typy pokrývají většinu běžných požadavků v pneumatických rozvodech pro automatizaci. Všechny plastové nástrčné spojky modré řady jsou vzájemně kompatibilní a můžete je libovolně kombinovat dle potřeb svého systému. Při správné montáži a použití v doporučených mezích (tlak, teplota) zajistí tyto spojky dlouhodobě bezúdržbový provoz vašich technologií.

Tip: Chcete-li se dozvědět více o správném výběru a používání nástrčných spojek, přečtěte si náš podrobný článek „Jak používat nástrčné spojky – rozdělení, výhody, nevýhody“ v poradně (Jak používat nástrčné spojky pro vzduch - vše o spojovacím materiálu). Najdete v něm mimo jiné rady, jak předejít problémům s těsností či opotřebením spojek a jaké speciální varianty existují pro nestandardní podmínky. Další užitečné informace k návrhu pneumatických rozvodů v průmyslu nabízí také článek „Jak správně na potrubní rozvody stlačeného vzduchu“ (Jak správně udělat rozvody stlačeného vzduchu z kompresoru), který vás provede plánováním rozvodů od kompresoru po jednotlivá pracoviště včetně využití moderních nástrčných systémů. Tyto zdroje vám pomohou vybrat optimální spojovací materiál pro váš projekt a plně využít výhod plastových nástrčných spojek v automatizaci.
