Prachové vysokotlaké filtry stlačeného vzduchu HFR do 50 bar
Prachový filtr HFR zachytí pevné částice větší než 1 µm a kapalnou vodu. Vzduch za ním splní třídu 3 pevných částic podle ISO 8573-1.
Filtr HFR je v 9 velikostech se závitem G 1/2" až G 3" a průtokem 1 183 až 46 000 l/min při 7 bar, pracovní tlak do 50 bar. Je jedním ze stupňů vysokotlakých filtrů HF — těleso je pro všechny stupně stejné, liší se vložka.
Filtry HFR podle velikosti
Velikost určuje závit a průtok. Každá velikost má svou náhradní vložku.
| Filtry HFR a náhradní vložky podle velikosti | ||||
|---|---|---|---|---|
| Filtr | Závit | l/min při 7 bar | Nm³/h při 7 bar | Náhradní vložka |
| HFR-007 | G 1/2" | 1 183 | 71 | HFR-007V |
| HFR-010 | G 3/4" | 1 867 | 112 | HFR-010V |
| HFR-018 | G 1" | 3 400 | 204 | HFR-018V |
| HFR-047 | G 1 1/2" | 4 700 | 282 | HFR-047V |
| HFR-070 | G 1 1/2" | 6 667 | 400 | HFR-070V |
| HFR-094 | G 2" | 8 233 | 494 | HFR-094V |
| HFR-150 | G 2" | 13 317 | 799 | HFR-150V |
| HFR-200 | G 3" | 36 000 | 2 160 | HFR-200V |
| HFR-240 | G 3" | 46 000 | 2 760 | HFR-240V |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Prachový filtr se hodí jako předfiltr před jemný předfiltr nebo mikrofiltr. Samostatně se dává za adsorpční sušičku, kde zachytí prach z adsorbentu.
Kam ho zařadit
Za základní filtr HFP, před jemný předfiltr HFM nebo mikrofiltr HFS, případně za adsorpční sušičku.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku filtr propustí víc vzduchu, při 50 bar 6,38× víc než při 7 bar.
| Průtok filtrů HFR v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1 183 | 1 633 | 2 520 | 4 590 | 7 548 |
| 010 (G 3/4") | 1 400 | 1 867 | 2 576 | 3 977 | 7 244 | 11 911 |
| 018 (G 1") | 2 550 | 3 400 | 4 692 | 7 242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3 525 | 4 700 | 6 486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5 000 | 6 667 | 9 200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6 175 | 8 233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9 988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |
Vložka, odpouštění a údržba

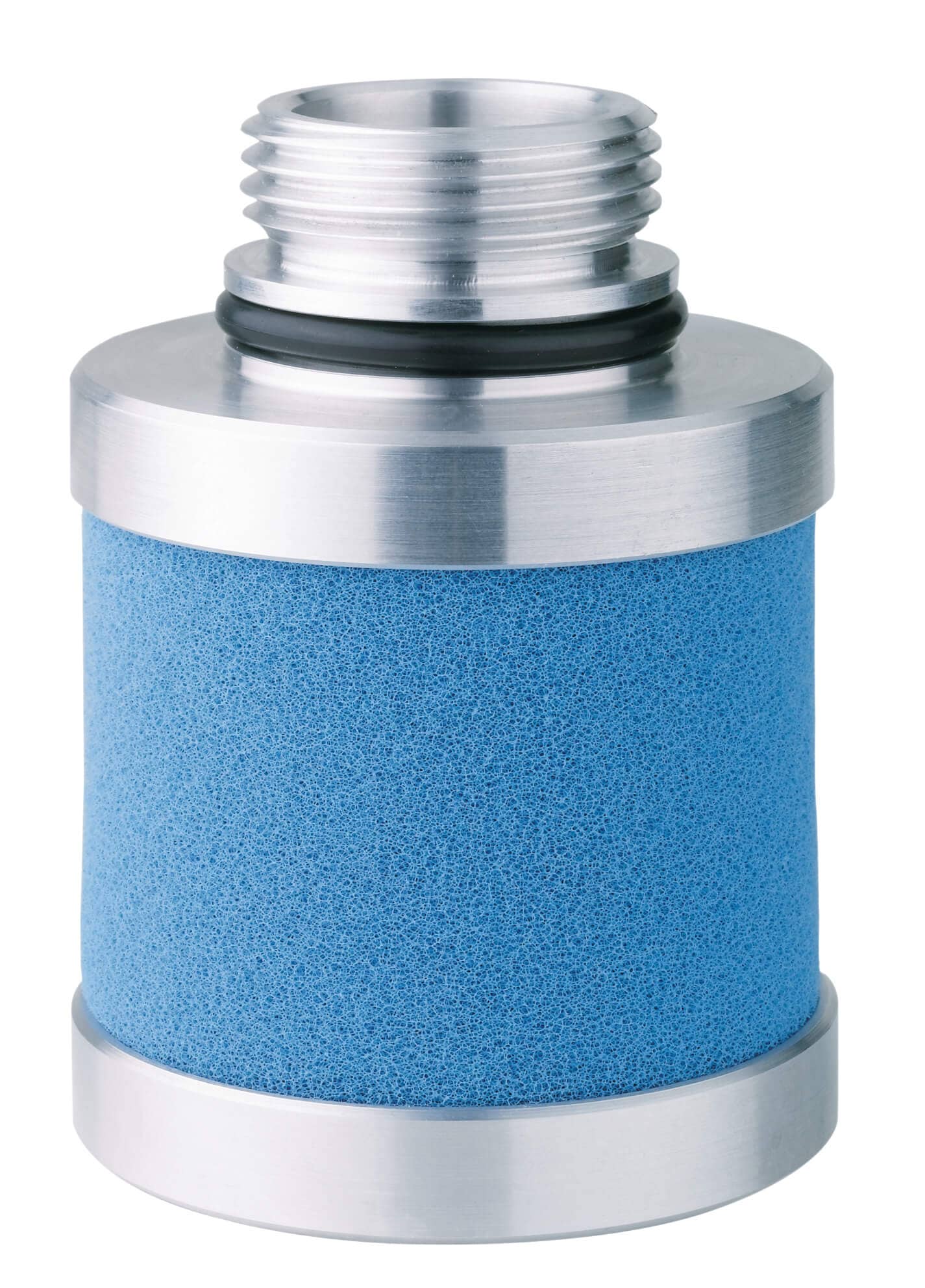

Do tělesa se vkládá jedna vložka, pro každou velikost jiná — například HFR-007V pro HFR-007. Pracovní teplota +1,5 až +65 °C, tlak do 50 bar.
Filtr se dodává bez odpouštění kondenzátu. Pro tlak do 50 bar se hodí plovákové odpouštěče AOK 50B a AOK 50SS, které spolehlivě pracují od 10 bar.
Vložku vyměňte nejméně jednou ročně nebo při tlakové ztrátě 350 mbar. Tlakovou ztrátu ukáže diferenční manometr MDHI 50.
Příslušenství k filtrům HFR
Ventilek radí
Za adsorpční sušičku prachový filtr. Za adsorpční sušičkou může do vzduchu odcházet prach z adsorbentu a vložka R ho zachytí dřív, než se dostane do rozvodu.
- Jakou jemnost má prachový filtr HFR?
- 1 µm, třída 3 pevných částic podle ISO 8573-1.
- Zachytí i olej?
- Ne, zbytkový olej prachový filtr neurčuje. Na olej jsou jemné předfiltry HFM a mikrofiltry HFS.
- Kdy vložku vyměnit?
- Nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
