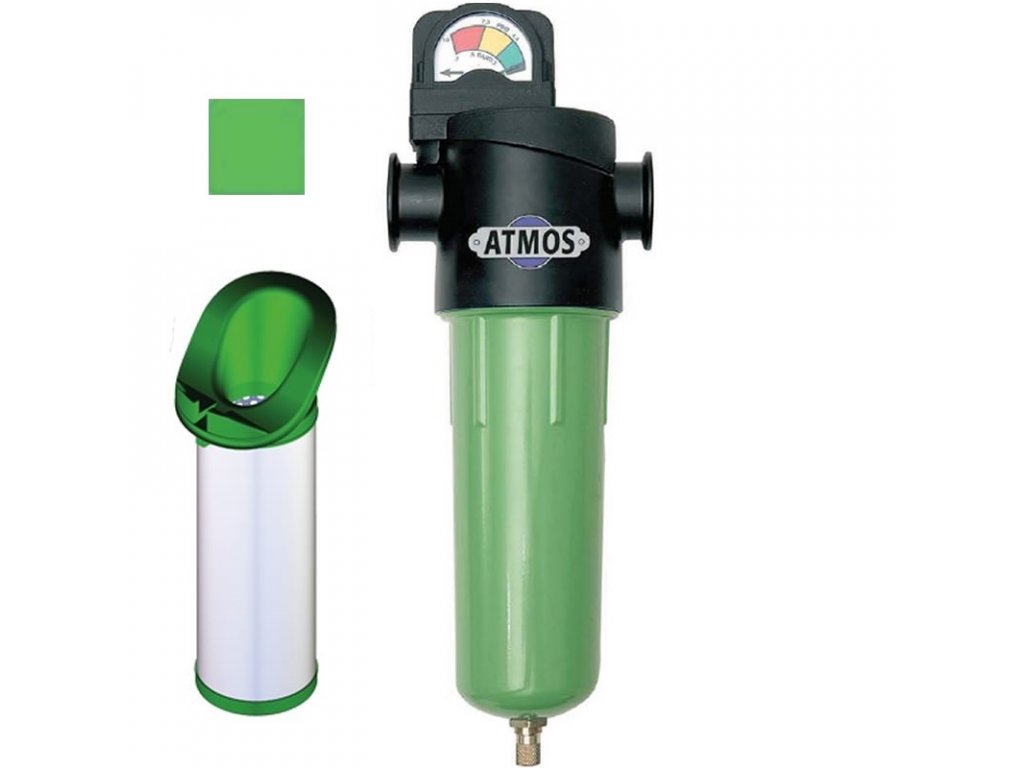

Mikrofiltr Hankison F06-B-HF – G 3/4", 2 116 l/min 0,01 mikronu · olej pod 0,01 mg/m³ · třída 1-x-1 · 16 bar
Kód: F06-B-HF.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Koalescenční mikrofiltr Hankison NGF F06-B-HF zachytí pevné a kapalné částice větší než 0,01 µm a odloučí přes 99,9 % olejového aerosolu; zbytkový olej je pod 0,01 mg/m³. Má závit G 3/4", průtok 2 116 l/min (127 Nm³/h) při 7 bar a pracovní tlak do 16 bar.
Patří do řady filtrů Hankison NGF: těleso je pro všech pět stupňů stejné, stupeň určuje vložka s barevným víčkem.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/4" (vnitřní závit) |
| Průtok při 7 bar | 2 116 l/min (127 Nm³/h) |
| Pracovní tlak | 16 bar |
| Teplota vzduchu na vstupu | +2 až +66 °C |
| Zachytí částice od | 0,01 µm |
| Zbytkový olej | < 0,01 mg/m³ |
| Třída ISO 8573-1 | 1-x-1 |
| Účinnost zachycení částic | 99,999+ % |
| Účinnost odloučení oleje | 99,9+ % |
| Kapalina na vstupu nejvýše | 1 g/m³ |
| Tlaková ztráta nové vložky (suchá / mokrá) | 40 mbar / 120 mbar |
| Výměna vložky | po 3 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar |
| Barva víčka vložky | zelená |
| Náhradní vložka | HF-06 |
| Indikace zanesení | indikátor tlakové ztráty na hlavě |
| Odvod kondenzátu | automatický plovákový odvaděč |
| Těleso | tlakově litý hliník, chromátovaný, prášková barva |
| Šířka A | 132 mm |
| Výška B | 262,1 mm |
| Od osy připojení k dolní hraně C | 219,8 mm |
| Prostor pod filtrem D | 127 mm |
| Hmotnost | 1,4 kg |
Těleso a rozměry
Těleso je z tlakově litého hliníku, chromátované a chráněné práškovou barvou na bázi polyesteru a epoxidu. Vstup a výstup mají tvar přírub s vnitřním závitem; nádobka má zevnitř žebra, po kterých kondenzát stéká dolů.
Rozměry podle výrobce: šířka A 132 mm, výška B 262,1 mm, od osy připojení k dolní hraně C 219,8 mm a pod filtrem je potřeba volný prostor D 127 mm, aby šla nádobka sundat. Hmotnost 1,4 kg.
Ve výbavě
Filtr se dodává s náhradní vložkou HF-06, indikátor tlakové ztráty na hlavě a automatickým plovákovým odvaděčem kondenzátu.
Ukazatel na hlavě hlídá tlakovou ztrátu vložky: když se vložka zanáší, ztráta roste. Vložku ale měňte i podle času, i když ukazatel ještě nehlásí.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru; tento filtr pracuje do 16 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 1 333 | 1 587 | 1 862 | 2 116 | 2 391 | 2 920 | 3 491 | 3 956 | 4 507 |
Kdy ho použít
Hodí se na konec rozvodu před spotřebič, jako olejový koalescenční filtr a jako předfiltr membránové nebo adsorpční sušičky.
Kam ho zařadit
Patří za prachový filtr PF, který ho chrání, a před aktivní uhlí CF nebo sušičku.
Vložka a údržba

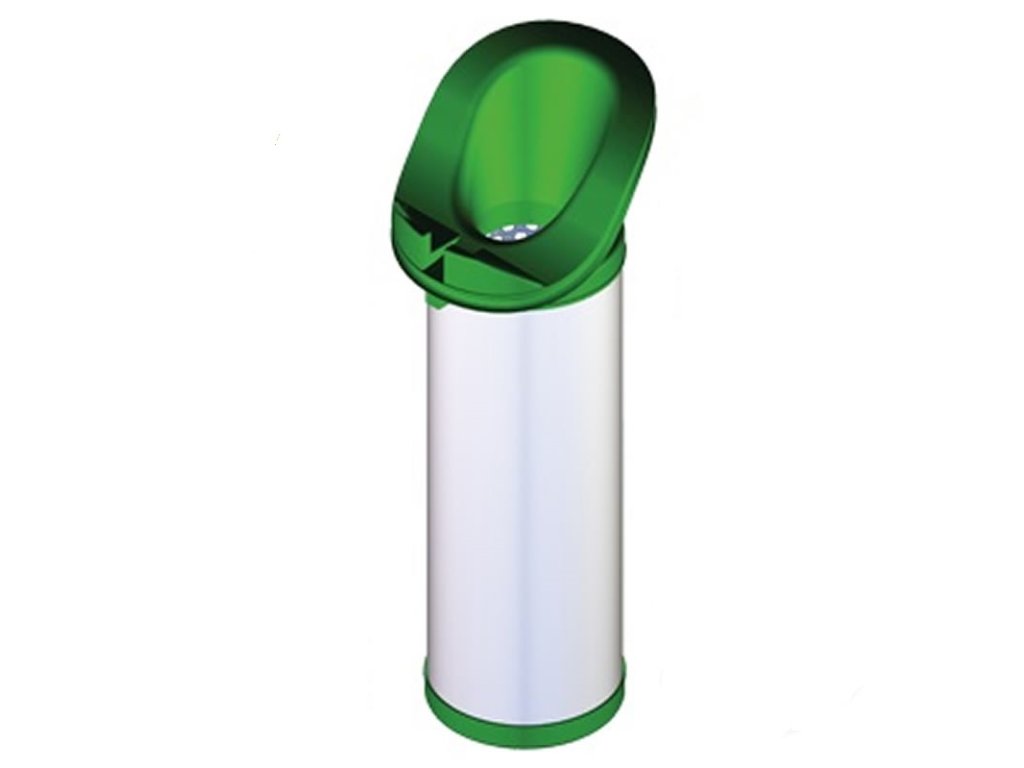

Vložku HF-06 s víčkem barvy zelená vyměňte po 3 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar.
Filtrační médium
Vložka má patentovaný tvar Venturi-Wave, kterým vzduch vstupuje do vložky bez víření, a hluboké skládané filtrační médium s velkou plochou — vzduch jím prochází s menší tlakovou ztrátou.
Další velikosti najdete mezi filtry stejného stupně, náhradní vložky v příslušenství NGF.
Doplňkové parametry
| Kategorie: | Mikrofiltry Hankison NGF HF pro částice a olej |
|---|---|
| Provedení: | Mikrofiltr |
| Tlak: | 16 bar |
| Připojení: | 3/4" |
| Rozměry: | 132 × 262 mm |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | HF-06 |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +2 / +66 °C |
| Průtok: | 2 116 l/min |
| Zbytkový olej: | <0,01 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
| Skladem: | Externí sklad |
