Jemné vysokotlaké předfiltry HFM pro částice a olej do 50 bar
Jemný předfiltr HFM je koalescenční filtr pro jemné pevné částice, vodu a olejový aerosol. Zachytí částice větší než 0,1 µm, drobné kapky oleje spojí ve větší a zbytkový olej je pod 0,1 mg/m³.
Filtr HFM je v 9 velikostech se závitem G 1/2" až G 3" a průtokem 1 183 až 46 000 l/min při 7 bar, pracovní tlak do 50 bar. Je jedním ze stupňů vysokotlakých filtrů HF — těleso je pro všechny stupně stejné, liší se vložka.
Filtry HFM podle velikosti
Velikost určuje závit a průtok. Každá velikost má svou náhradní vložku.
| Filtry HFM a náhradní vložky podle velikosti | ||||
|---|---|---|---|---|
| Filtr | Závit | l/min při 7 bar | Nm³/h při 7 bar | Náhradní vložka |
| HFM-007 | G 1/2" | 1 183 | 71 | HFM-007V |
| HFM-010 | G 3/4" | 1 867 | 112 | HFM-010V |
| HFM-018 | G 1" | 3 400 | 204 | HFM-018V |
| HFM-047 | G 1 1/2" | 4 700 | 282 | HFM-047V |
| HFM-070 | G 1 1/2" | 6 667 | 400 | HFM-070V |
| HFM-094 | G 2" | 8 233 | 494 | HFM-094V |
| HFM-150 | G 2" | 13 317 | 799 | HFM-150V |
| HFM-200 | G 3" | 36 000 | 2 160 | HFM-200V |
| HFM-240 | G 3" | 46 000 | 2 760 | HFM-240V |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Jemný předfiltr HFM se hodí, když vadí olej ve vzduchu a stačí třída 2 pro částice i olej.
Na nejvyšší čistotu 1-x-1 je mikrofiltr HFS a jemný předfiltr HFM patří před něj: zachytí většinu částic a oleje a vložka mikrofiltru pak vydrží déle.
Kam ho zařadit
Za prachový filtr HFR nebo základní filtr HFP, před mikrofiltr HFS.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku filtr propustí víc vzduchu, při 50 bar 6,38× víc než při 7 bar.
| Průtok filtrů HFM v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1 183 | 1 633 | 2 520 | 4 590 | 7 548 |
| 010 (G 3/4") | 1 400 | 1 867 | 2 576 | 3 977 | 7 244 | 11 911 |
| 018 (G 1") | 2 550 | 3 400 | 4 692 | 7 242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3 525 | 4 700 | 6 486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5 000 | 6 667 | 9 200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6 175 | 8 233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9 988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |
Vložka, odpouštění a údržba

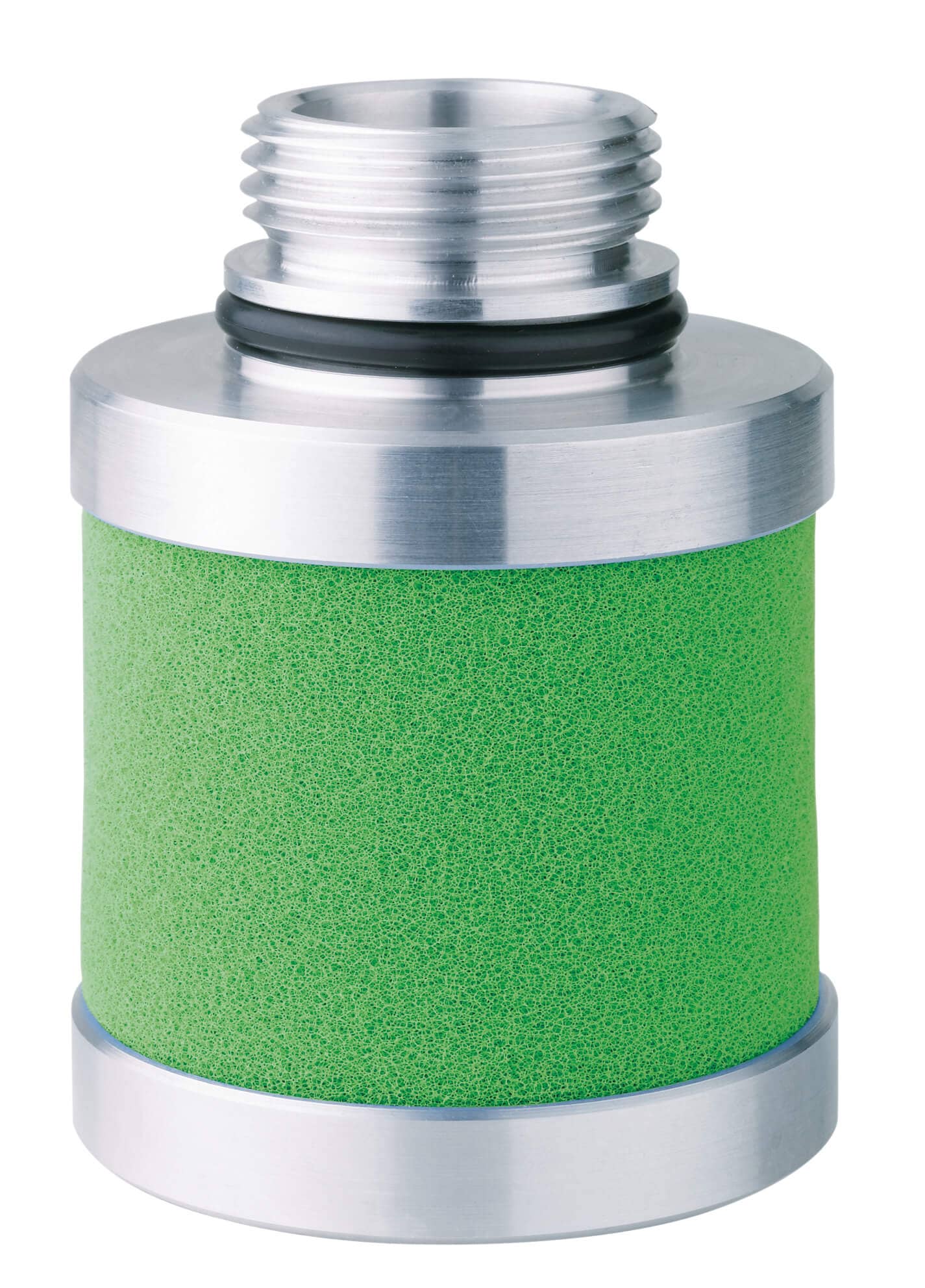

Do tělesa se vkládá jedna vložka, pro každou velikost jiná — například HFM-007V pro HFM-007. Pracovní teplota +1,5 až +65 °C, tlak do 50 bar.
Filtr se dodává bez odpouštění kondenzátu. Pro tlak do 50 bar se hodí plovákové odpouštěče AOK 50B a AOK 50SS, které spolehlivě pracují od 10 bar.
Vložku vyměňte nejméně jednou ročně nebo při tlakové ztrátě 350 mbar. Tlakovou ztrátu ukáže diferenční manometr MDHI 50.
Příslušenství k filtrům HFM
Ventilek radí
Jemný předfiltr chrání mikrofiltr. Vložka mikrofiltru HFS za ním pak řeší jen to nejjemnější. Před ním samotným má být hrubší stupeň, aby se nezanesl prachem.
- Jakou čistotu jemný předfiltr HFM zajistí?
- Částice do 0,1 µm a zbytkový olej pod 0,1 mg/m³, třída 2-x-2 podle ISO 8573-1.
- Proč je to předfiltr, a ne mikrofiltr?
- Zařazuje se před mikrofiltr HFS a chrání jeho vložku. Mikrofiltr je až stupeň S s jemností 0,01 µm.
- Kdy vložku vyměnit?
- Nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Řazení produktů
Výpis produktů
Jemný předfiltr HFM-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....

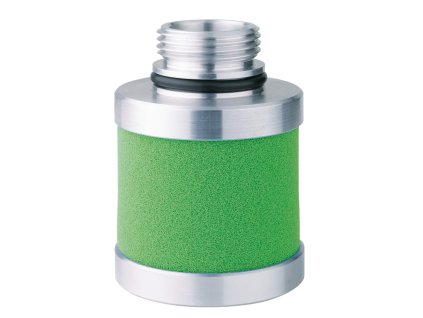

Náhradní vložka HFM-007V pro jemný předfiltr HFM-007 se závitem G 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Jemný předfiltr HFM-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-018 se závitem G 1" a průtokem 3 400 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-047 se závitem G 1 1/2" a průtokem 4 700 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1...
Jemný předfiltr HFM-070 se závitem G 1 1/2" a průtokem 6 667 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1...
Jemný předfiltr HFM-094 se závitem G 2" a průtokem 8 233 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-150 se závitem G 2" a průtokem 13 317 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-200 se závitem G 3" a průtokem 36 000 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Jemný předfiltr HFM-240 se závitem G 3" a průtokem 46 000 l/min při 7 bar zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³....
Náhradní vložka HFM-010V pro jemný předfiltr HFM-010 se závitem G 3/4". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-018V pro jemný předfiltr HFM-018 se závitem G 1". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-047V pro jemný předfiltr HFM-047 se závitem G 1 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-070V pro jemný předfiltr HFM-070 se závitem G 1 1/2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-094V pro jemný předfiltr HFM-094 se závitem G 2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-150V pro jemný předfiltr HFM-150 se závitem G 2". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-200V pro jemný předfiltr HFM-200 se závitem G 3". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka HFM-240V pro jemný předfiltr HFM-240 se závitem G 3". Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
