Prachové filtry stlačeného vzduchu AAFR

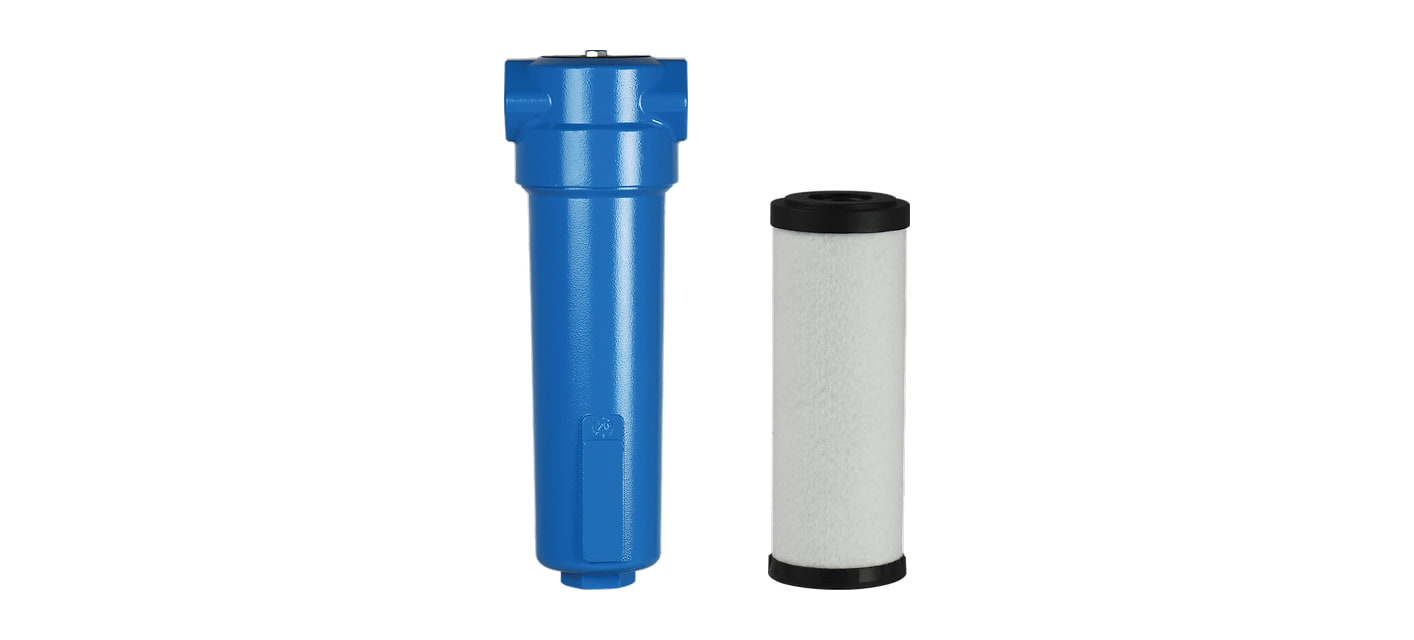

Prachový filtr AAFR je koalescenční předfiltr pro menší pevné nečistoty a prachové částice. Vložka z borosilikátových mikrovláken zachytí částice větší než 1 µm a vzduch splní třídu 3 pevných částic podle ISO 8573-1.
Filtr AAFR je v 15 velikostech se závity G 1/4" až 3" a průtokem 417 až 46 000 l/min při 7 bar. Je jedním ze stupňů filtrů AAF — tělo je pro všechny stupně stejné, liší se vložka.
Filtry AAFR podle velikosti
Číslo velikosti je průtok v Nm³/h při 7 bar. Ke každému filtru je náhradní vložka, spojovací sady a tělo bez vložky pro vlastní kombinaci.
| Filtry AAFR, vložky a příslušenství podle velikosti | ||||||
|---|---|---|---|---|---|---|
| Filtr | Připojení | l/min při 7 bar | Nm³/h | Náhradní vložka | Spojovací sady | Tělo bez vložky |
| AAFR-25 | G 1/4" | 417 | 25 | AAFR-25V | řada M | AAF-25T |
| AAFR-30 | G 3/8" | 500 | 30 | AAFR-25V | řada M | AAF-30T |
| AAFR-35 | G 1/4" | 583 | 35 | AAFR-35V | řada L | AAF-35T |
| AAFR-60 | G 3/8" | 1 000 | 60 | AAFR-35V | řada L | AAF-60T |
| AAFR-78 | G 1/2" | 1 300 | 78 | AAFR-78V | řada L | AAF-78T |
| AAFR-120 | G 3/4" | 2 000 | 120 | AAFR-120V | řada L | AAF-120T |
| AAFR-198 | G 1" | 3 300 | 198 | AAFR-198V | řada XL | AAF-198T |
| AAFR-335 | G 1" | 5 583 | 335 | AAFR-335V | řada XL | AAF-335T |
| AAFR-510 | G 1 1/2" | 8 500 | 510 | AAFR-510V | řada XL | AAF-510T |
| AAFR-780 | G 1 1/2" | 13 000 | 780 | AAFR-780V | řada XL | AAF-780T |
| AAFR-1000 | G 2" | 16 667 | 1 000 | AAFR-1000V | – | AAF-1000T |
| AAFR-1500 | G 2" | 25 000 | 1 500 | AAFR-1500V | – | AAF-1500T |
| AAFR-1680 | G 2 1/2" | 28 000 | 1 680 | AAFR-1500V | – | AAF-1680T |
| AAFR-2160 | G 3" | 36 000 | 2 160 | AAFR-2160V | – | AAF-2160T |
| AAFR-2760 | G 3" | 46 000 | 2 760 | AAFR-2760V | – | AAF-2760T |
Vložky velikostí 25 a 30, 35 a 60 a 1500 a 1680 jsou společné. Spojovací sady jsou do velikosti 780. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Prachový filtr se hodí, když základní filtrace 3 µm nestačí, ale olej ve vzduchu nevadí — nebo jako předfiltr před mikrofiltry, které tak vydrží déle.
Kam ho zařadit

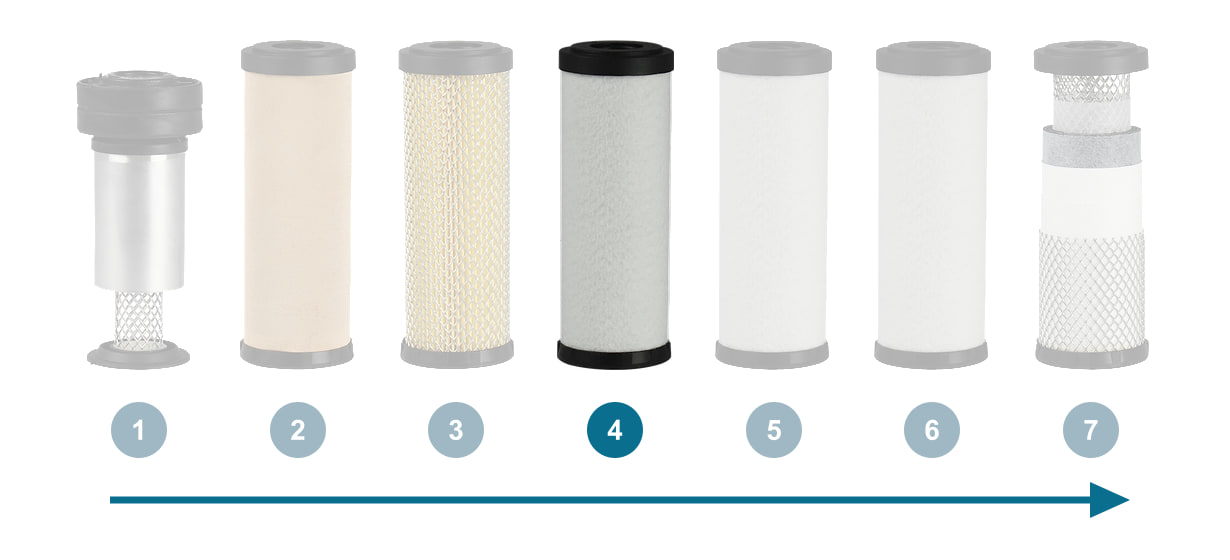

Za základní filtr AAFP, před jemný předfiltr AAFM nebo mikrofiltr AAFS.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar, okolní teplotu +20 °C a vstupní teplotu vzduchu +35 °C. Při jiném tlaku se mění podle korekčního faktoru.
| Průtok filtrů AAFR v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 25 (G 1/4") | 263 | 367 | 417 | 575 | 680 | 888 |
| 30 (G 3/8") | 315 | 440 | 500 | 690 | 815 | 1 065 |
| 35 (G 1/4") | 367 | 513 | 583 | 805 | 950 | 1 242 |
| 60 (G 3/8") | 630 | 880 | 1 000 | 1 380 | 1 630 | 2 130 |
| 78 (G 1/2") | 819 | 1 144 | 1 300 | 1 794 | 2 119 | 2 769 |
| 120 (G 3/4") | 1 260 | 1 760 | 2 000 | 2 760 | 3 260 | 4 260 |
| 198 (G 1") | 2 079 | 2 904 | 3 300 | 4 554 | 5 379 | 7 029 |
| 335 (G 1") | 3 517 | 4 913 | 5 583 | 7 705 | 9 100 | 11 892 |
| 510 (G 1 1/2") | 5 355 | 7 480 | 8 500 | 11 730 | 13 855 | 18 105 |
| 780 (G 1 1/2") | 8 190 | 11 440 | 13 000 | 17 940 | 21 190 | 27 690 |
| 1000 (G 2") | 10 500 | 14 667 | 16 667 | 23 000 | 27 167 | 35 501 |
| 1500 (G 2") | 15 750 | 22 000 | 25 000 | 34 500 | 40 750 | 53 250 |
| 1680 (G 2 1/2") | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 2160 (G 3") | 22 680 | 31 680 | 36 000 | 49 680 | 58 680 | 76 680 |
| 2760 (G 3") | 28 980 | 40 480 | 46 000 | 63 480 | 74 980 | 97 980 |
Vložka, odpouštění a údržba

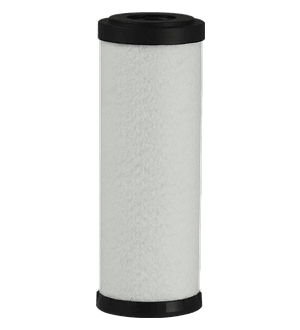

Vložka: borosilikátová mikrovlákna, tlaková ztráta nové vložky 20 mbar. Pracovní teplota +1,5 až +65 °C, tlak do 16 bar.
Kondenzát z nádobky vypouští plovákový odpouštěč AOK16B sám. Jiný odpouštěč najdete mezi odpouštěči kondenzátu pro filtry.
Vložku vyměňte při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo každých 4 000 provozních hodin. Zanesení ukáže indikátor nebo diferenční manometr na hlavě filtru.
Náhradní vložky všech stupňů jsou mezi vložkami AAF, spojovací sady spojí filtry do baterie a připevní je na zeď.
Vložky a příslušenství k filtrům AAFR
Ventilek radí
Předfiltr prodlouží život mikrofiltru. Prach zachytí vložka R a vložka mikrofiltru za ní pak řeší jen to nejjemnější.
- Jakou jemnost má prachový filtr AAFR?
- 1 µm, třída 3 pevných částic podle ISO 8573-1.
- Z čeho je vložka?
- Z borosilikátových mikrovláken.
- Kdy vložku vyměnit?
- Při tlakové ztrátě 350 mbar, nejpozději za 12 měsíců nebo 4 000 provozních hodin.
