Příslušenství k přírubovým filtrům BF: vložky, odpouštěče, manometr
Příslušenství k filtrům BF: náhradní vložky všech šesti stupňů, odpouštěče kondenzátu a diferenční manometr, který ukáže, kdy vložky měnit.

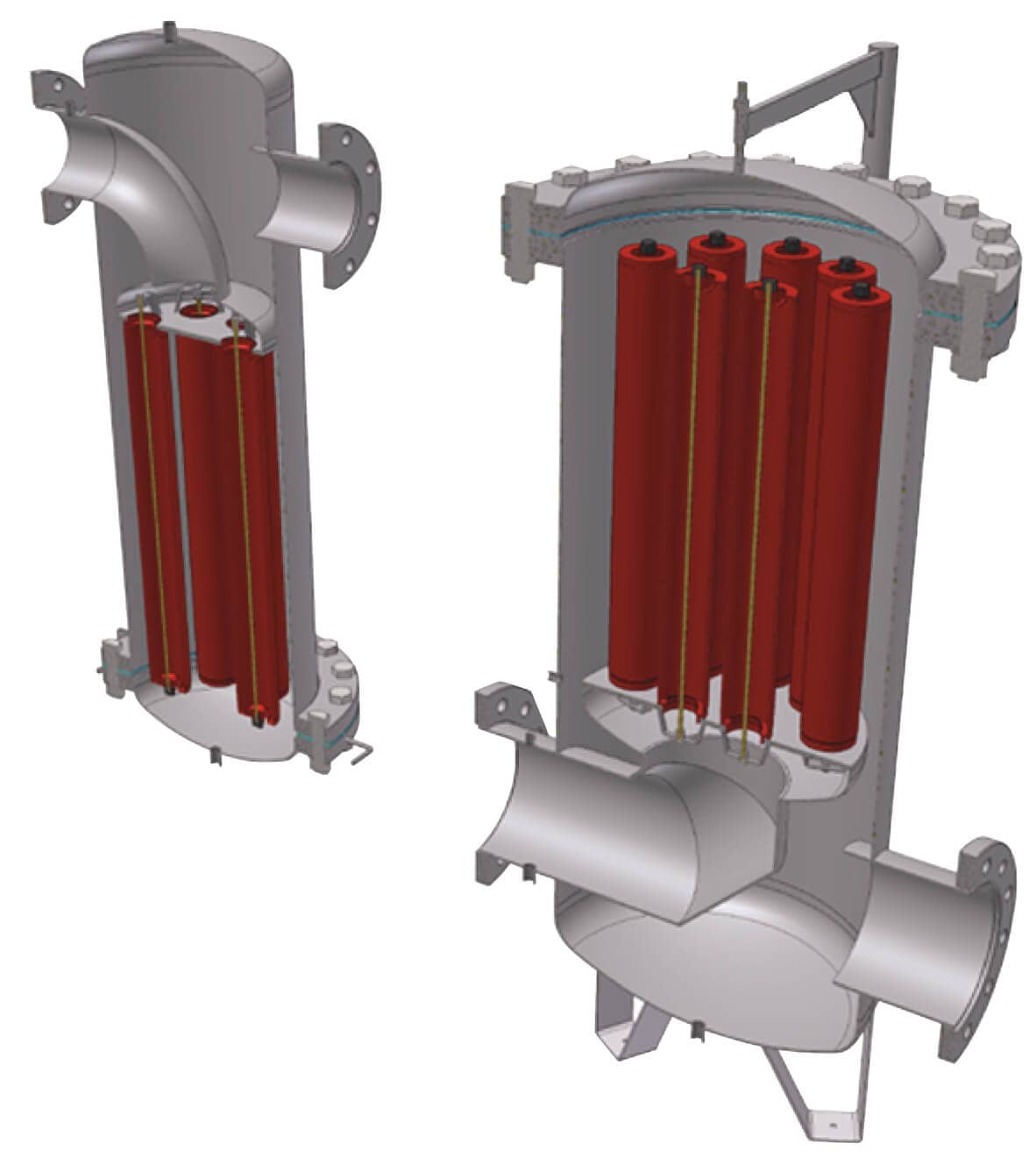

Vložka je pro všechny velikosti přírubových filtrů BF stejná — průměr 90 mm, výška 760 mm. Velikost filtru určí jen jejich počet: od jedné do dvaceti.
Náhradní vložky
Vložky podle stupně
| Náhradní vložky BF | ||||
|---|---|---|---|---|
| Vložka | Stupeň | Třída ISO 8573-1 | Tlaková ztráta nové vložky (suchá / mokrá) | Výměna |
| BFB-0240V | hrubý filtr 15 µm | 7-x-x | 20 mbar | 1× ročně nebo 350 mbar |
| BFP-0240V | základní filtr 3 µm | 6-x-x | 10 / 20 mbar | 1× ročně nebo 350 mbar |
| BFR-0240V | prachový filtr 1 µm | 3-x-x | 20 / 40 mbar | 1× ročně nebo 350 mbar |
| BFM-0240V | jemný předfiltr 0,1 µm | 2-x-2 | 50 / 120 mbar | 1× ročně nebo 350 mbar |
| BFS-0240V | mikrofiltr 0,01 µm | 1-x-1 | 80 / 190 mbar | 1× ročně nebo 350 mbar |
| BFA-0240V | aktivní uhlí | 1-x-1 | 60 mbar | nejpozději za 6 měsíců |
Počet vložek ve filtru: velikost 0240 jedna, 0300 dvě, 0450 tři, 0600 čtyři, 0900 šest, 1200 osm, 1500 deset, 1800 dvanáct, 2500 šestnáct a 3000 dvacet.
#showmore#
Odpouštění kondenzátu a indikace zanesení
Odpouštění kondenzátu
Filtry BF se dodávají bez odpouštění kondenzátu. Výrobce k nim uvádí ruční ventil, plovákové odpouštěče AOK 13PA a AOK 20B, časový odpouštěč TD 16M a elektronické odpouštěče.
Plovákový odpouštěč AOK 13PA je pro tlak do 13 bar; při vyšším provozním tlaku zvolte AOK 20B nebo časový TD 16M.
Další odpouštěče najdete mezi odpouštěči kondenzátu pro filtry.
Kdy měnit vložky
Vložky B až S se mění nejméně jednou ročně nebo při tlakové ztrátě 350 mbar — tu ukáže diferenční manometr MDA 60. Vložky s aktivním uhlím se mění podle času, nejpozději za 6 měsíců.
Sintrovanou vložku hrubého filtru B lze vyčistit v ultrazvukové lázni nebo zpětným profukem. Před výměnou vložek filtr odtlakujte.
Ventilek radí
Odpouštěč podle tlaku. Plovákový AOK 13PA je jen do 13 bar. Když rozvod pracuje při vyšším tlaku, zvolte plovákový AOK 20B nebo časový TD 16M.
- Je vložka pro všechny velikosti stejná?
- Ano, průměr 90 mm a výška 760 mm. Velikost filtru určí jen počet vložek: 1 až 20.
- Kolik vložek potřebuji?
- Podle velikosti filtru: 0240 jednu, 0300 dvě, 0450 tři, 0600 čtyři, 0900 šest, 1200 osm, 1500 deset, 1800 dvanáct, 2500 šestnáct a 3000 dvacet.
- Je součástí filtru odpouštěč?
- Ne, odpouštění kondenzátu se objednává zvlášť.
- Jak poznám, že je čas vložky vyměnit?
- Podle tlakové ztráty na diferenčním manometru MDA 60: vložky B až S při 350 mbar, nejpozději za rok. Aktivní uhlí nejpozději za 6 měsíců.
Řazení produktů
Výpis produktů
Plovákový odpouštěč AOK13PA vypouští kondenzát automaticky, bez elektřiny a bez nastavování. Montuje se z vnější strany nádobky filtru. Do 13 bar, 167 l/h při 7 bar.
Diferenční manometr MDA60 ukazuje přesnou hodnotu tlakové ztráty vložky. Červená pole na ciferníku upozorní na zanesenou i na protrženou vložku. Do 20 bar.
Náhradní vložka BFM-0240V pro jemné předfiltry BFM všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka BFS-0240V pro mikrofiltry BFS všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Plovákový odpouštěč AOK20B vypouští kondenzát automaticky, bez elektřiny a bez nastavování. Montuje se z vnější strany zařízení a zvládne i velké množství kondenzátu. Do 20 bar,...
Náhradní vložka BFA-0240V pro filtry s aktivním uhlím BFA všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna nejpozději za 6 měsíců.
Náhradní vložka BFB-0240V pro hrubé filtry BFB všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka BFP-0240V pro základní filtry BFP všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
Náhradní vložka BFR-0240V pro prachové filtry BFR všech velikostí, průměr 90 mm, výška 760 mm. Doporučená výměna nejméně jednou ročně nebo při tlakové ztrátě 350 mbar.
