Příslušenství a náhradní díly FUTURA pro jednotky úpravy vzduchu
Příslušenství a náhradní díly FUTURA se vybírají podle velikosti prvku, ne podle závitu. Velikost 0 má závit G 1/4", velikost 1 G 1/4" a 3/8", velikost 2 G 3/8" a 1/2" a velikost 4 G 3/4" a 1".
Najdete tu díly pro upevnění a spojování do jednotek, náhradní nádobky, filtrační vložky, membrány a knoflíky regulátorů, manometry, visací zámky a oleje do olejovačů.
Skupiny dílů
Upevnění a spojování
Úhelníky, spojovací sady, sady s konzolou na zeď, nástěnné konzoly se závitem a matice pro montáž do panelu.
Nádobky
Plastové a kovové nádobky k filtrům, regulátorům s filtrem a olejovačům, s poloautomatickým i automatickým odpouštěním.
Filtrační vložky
Vložky 5 µm, 0,3 µm, 0,01 µm a s aktivním uhlím a ukazatele zanesení.
Díly regulátorů
Membrány, kryty pružin, knoflíky a kompaktní manometry.
Visací zámky
Zámek VHS 20 na knoflík regulátoru a na kulový ventil, větší zámky a zámky na jeden klíč.
Olejovače
Kapací nástavce, náhradní nádobky a oleje v balení 1 až 20 l.
Upevnění a spojování
Spojovací sada spojí dva prvky stejné velikosti bez ohledu na jejich závit. Sada s konzolou navíc jednotku připevní na zeď. Úhelník s maticí a samotná matice slouží k montáži regulátoru nebo regulátoru s filtrem do panelu.
| Upevnění a spojování podle velikosti | ||||
|---|---|---|---|---|
| Díl | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Upevňovací úhelník se šrouby | W0F | W1F | W2F | W4F |
| Spojovací sada | KP0F | KP1F | KP2F | KP4F |
| Spojovací sada s konzolou na zeď | KPW0F | KPW1F | KPW2F | KPW4F |
| Úhelník s kroužkem a maticí pro montáž do panelu | MW0F | MW1F | MW2F | MW4F |
| Matice pro montáž do panelu | SM1 | SM1F | SM2F | SM4F |
#showmore#
Jak díly namontovat
Úhelník přišroubujete na zadní stranu prvku, předtím sejměte zadní krycí destičku. Spojovací sada má dva rámečky, šrouby a těsnicí kroužek.
U sestavy ze tří až čtyř prvků dejte spojovací sady s konzolou na krajní spoje, u pěti až šesti prvků použijte tři.
Pro montáž do panelu vyvrtejte otvor o průměru 37 mm u velikosti 1, 43 mm u velikosti 2 a 51 mm u velikosti 4. Panel může být silný nejvýš 6, 8 a 15 mm.
Nástěnné konzoly se závitem
Konzoly se šroubují na začátek a konec jednotky a na jejich závit se připojí potrubí. Jednotku pak vyměníte bez demontáže upevnění a potrubí. Jedno balení obsahuje levou a pravou konzolu se šrouby.
Nádobky
Nádobky jsou ve dvou provedeních: plastová z polykarbonátu, u velikosti 1 až 4 v ochranném koši, a kovová, u velikosti 1 až 4 s průhledítkem. Nádobky filtrů, filtrů s aktivním uhlím a olejovačů se navzájem nezaměňují.
| Náhradní nádobky k filtrům a regulátorům s filtrem | ||||
|---|---|---|---|---|
| Díl | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Plastová nádobka, poloautomatické odpouštění | BDF00 | BF1F | BF2F | BF4F |
| Plastová nádobka, automatické odpouštění | BF1-AM | BF1F-AM | BF2F-AM | BF4F-AM |
| Plastová nádobka, automat bez tlaku zavřený | BF1-AMNC | BF1F-AMNC | BF2F-AMNC | BF4F-AMNC |
| Kovová nádobka, poloautomatické odpouštění | BDF00-M | BFM1F | BFM2F | BFM4F |
| Kovová nádobka, automatické odpouštění | BDF00-MAM | BFM1F-AM | BFM2F-AM | BFM4F-AM |
| Kovová nádobka, automat bez tlaku zavřený | BDF00-MAMNC | BFM1F-AMNC | BFM2F-AMNC | BFM4F-AMNC |
| Těsnicí kroužek nádobky | OR1 | OR1F | OR2F | OR4F |
Nádobky k filtrům s aktivním uhlím a k olejovačům
Filtr s aktivním uhlím kondenzát neodpouští, jeho nádobka je bez výpusti. U velikosti 0 je to stejná nádobka jako u olejovače.
Co je u nádobek dobré vědět:
- Nádobka velikosti 0 je na závit o průměru 33,5 mm, velikosti 1, 2 a 4 na bajonet o průměru 37,6, 43,8 a 60 mm. Nasazuje se pootočená o 45° a otočí se doprava, až pojistka zaskočí.
- Kovová nádobka s automatickým odpouštěním velikosti 0 je jen pro regulátor s filtrem.
- U automatického odpouštění se hadička na kondenzát šroubuje do závitu G 1/8".
- Samostatné odpouštěče pro nádobky s otvorem 14 mm: automatický plovákový AM18-10 (1,5–16 bar), poloautomatický HANDABLASS-HA a ruční HANDABLASS-M. Ruční HANDABLASS-MDF má zvláštní upevnění G 1/8".
Filtrační vložky
Vložka se vybírá podle typu filtru a velikosti. Pro oba závity jedné velikosti je stejná vložka, jen pod dvěma objednacími čísly. Vložka 5 µm je společná pro filtr i regulátor s filtrem.
| Náhradní vložky podle typu a velikosti | ||||
|---|---|---|---|---|
| Vložka | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Filtr a regulátor s filtrem 5 µm | FV-1F | FV-2F | FV-4F | |
| Předfiltr 0,3 µm | FV014-FV | FV14-FV, FV38-FV | FV382-FV, FV12-FV | FV34-FV, FV10-FV |
| Předfiltr s automatickým odpouštěním | jako standard | V23-40 | jako standard | jako standard |
| Mikrofiltr 0,01 µm | FX014-FV | FX14-FV, FX38-FV | FX382-FV, FX12-FV | FX34-FV, FX10-FV |
| Mikrofiltr s automatickým odpouštěním | jako standard | X23-40 | jako standard | jako standard |
| Aktivní uhlí | FA014-FV | FA14-FV, FA38-FV | FA382-FV, FA12-FV | FA34-FV, FA10-FV |
| Držák vložky 5 µm | filtr FH-0F, regulátor s filtrem FH-0FR | – | – | – |
| Ukazatel diferenčního tlaku 0–0,35 bar | – | DDA-B | ||
| Diferenční manometr 0–0,5 bar | – | DDA-M | ||
Ukazatele zanesení se montují na víčko předfiltru a mikrofiltru velikosti 1 až 4. Při výměně vložky prvek odtlakujte, sundejte nádobku a odšroubujte koncovku vložky.
Díly regulátorů
Membrána se dodává s regulačním pístem a těsnicím kroužkem. Běžná membrána je pro regulátory, regulátory s filtrem, regulátory s průběžným napájením a jednotky, membrána přesného regulátoru pro přesné regulátory velikosti 1 a 2.
| Náhradní díly regulátorů podle velikosti | ||||
|---|---|---|---|---|
| Díl | Velikost 0 | Velikost 1 | Velikost 2 | Velikost 4 |
| Membrána regulátoru | MEMBRANER014F | MEMBRANER14F | MEMBRANER12F | MEMBRANER34F |
| Membrána přesného regulátoru | – | MEMBRANERP14F | MEMBRANERP12F | – |
| Kryt pružiny | FEDERHAUBE0F | FEDERHAUBE1F | FEDERHAUBE2F | FEDERHAUBE4F |
| Knoflík | FEDERHAUBE0F-RAD | FEDERHAUBE1F-RAD | FEDERHAUBE2F-RAD | |
| Kompaktní manometr 0–12 bar | MANOFUTURA12 | – | – | – |
| Kompaktní manometr 0–6 bar | MANOFUTURA6 | – | – | – |
Kompaktní manometr mají prvky velikosti 0: pro rozsahy 0,5–8 a 0,5–10 bar s ukazatelem 0–12 bar, pro rozsah 0,2–4 bar s ukazatelem 0–6 bar. Opravy a úpravy prvků provozovaných v prostředí s nebezpečím výbuchu nejsou dovolené.
Visací zámky
Na knoflík regulátoru velikosti 1 až 4 a na kulový ventil patří zámek VHS 20. Velikost 0 zamknout nejde. Na kulový ventil zavěsíte až tři zámky.
Zámky mají tělo z mosazi a třmen z kalené oceli a dodávají se se dvěma klíči. Zámky se stejným objednacím číslem s označením GSA nebo GSB otevřete jedním klíčem.
| Visací zámky VHS | |||||||
|---|---|---|---|---|---|---|---|
| Zámek | Šířka S (mm) | Třmen Ø (mm) | Světlost A × C (mm) | Standardní | Vysoký třmen | Jeden klíč A | Jeden klíč B |
| VHS 20 | 20 | 3,5 | 10 × 7 | VHS20 | VHS20H | VHS20-GSA | VHS20-GSB |
| VHS 30 | 30 | 5 | 16 × 10 | VHS30 | VHS30H | VHS30-GSA | VHS30-GSB |
| VHS 40 | 40 | 6 | 23 × 15 | VHS40 | VHS40H | VHS40-GSA | VHS40-GSB |
| VHS 50 | 50 | 8 | 29 × 18 | VHS50 | – | VHS50-GSA | VHS50-GSB |
| VHS 60 | 60 | 10 | 36 × 20 | VHS60 | – | VHS60-GSA | VHS60-GSB |
S vysokým třmenem a na jeden klíč: VHS30H-GSA, VHS40H-GSA, VHS30H-GSB a VHS40H-GSB.
Olejovače a oleje
Kapací nástavec TROPFOLF je společný pro všechny velikosti olejovačů. Balení obsahuje vnější a vnitřní nástavec a těsnění.
Katalog doporučuje do olejovačů olej třídy ISO VG 32 (CL32 podle DIN 51517). Olej dolévejte, když hladina klesne ke spodní značce.
Řídicí ventily
Náhradní řídicí ventil s cívkou MCL-F24VDC, MCL-F230VAC a MCL-F115VAC je pro elektricky ovládané 3/2 ventily a plnicí jednotky všech velikostí. Příkon 2,5 W, nebo 3 VA při střídavém napětí, krytí IP 65. Přišroubuje se i s těsněním.
Na řídicí ventily, ukazatele zanesení a díly velikosti 0 se prohlášení ke směrnici 2014/34/EU nevztahuje.
Ventilek radí
Díly vybírejte podle velikosti, ne podle závitu. Prvek se závitem G 3/8" může být velikost 1 i 2. Velikost najdete na kartě výrobku a v tabulkách podkategorií.
- Podle čeho vybrat spojovací sadu?
- Podle velikosti prvků. Spojovací sada spojí dva prvky stejné velikosti bez ohledu na jejich závit.
- Jaký je rozdíl mezi spojovací sadou a sadou s konzolou?
- Sada s konzolou navíc jednotku připevní na zeď. U sestavy ze tří až čtyř prvků stačí dvě, na krajních spojích.
- K čemu je nástěnná konzola se závitem?
- Šroubuje se na začátek a konec jednotky a připojí se na ni potrubí. Jednotku pak vyměníte bez demontáže potrubí. Dodává se jako pár, levá a pravá, se šrouby.
- Který zámek pasuje na regulátor a kulový ventil?
- VHS 20. Na kulový ventil zavěsíte až tři.
- Jak poznám, kterou vložku potřebuji?
- Podle typu filtru a velikosti. U předfiltru a mikrofiltru velikosti 1 má provedení s automatickým odpouštěním kratší vložku.
- Které díly jsou pro velikost 0?
- Mají v kódu 0, například W0F, KP0F nebo BDF00. Pozor na podobné kódy: matice SM1 je pro velikost 0, SM1F pro velikost 1.
Díly se vybírají podle velikosti prvku 0, 1, 2 nebo 4. Nádobky z polykarbonátu nebo kovové, visací zámky z mosazi s třmenem z kalené oceli, membrány a těsnění z NBR.
Řazení produktů
Výpis produktů

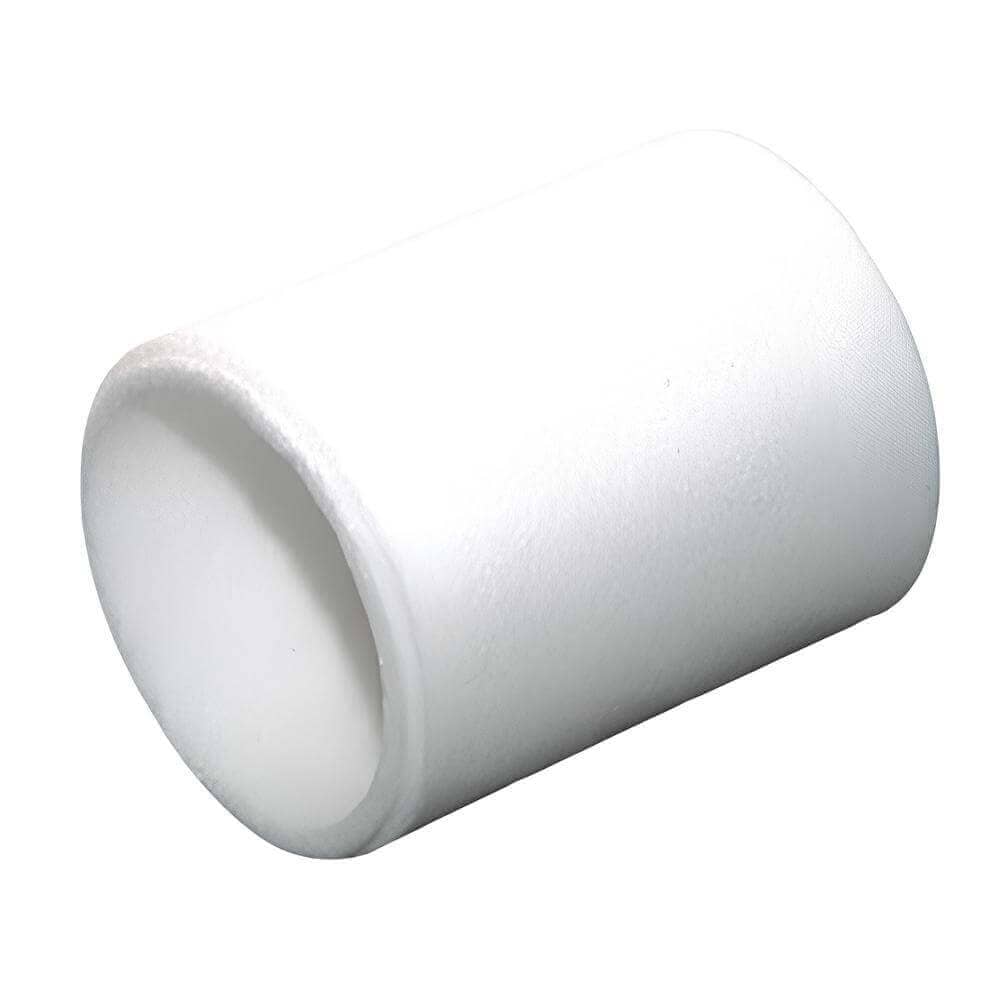

Náhradní spékaná filtrační vložka 5 µm pro filtry a regulátory s filtrem FUTURA, i pro filtry v jednotkách. Vložka se postupně zanáší. Vyměňte ji, když tlak za filtrem při...
