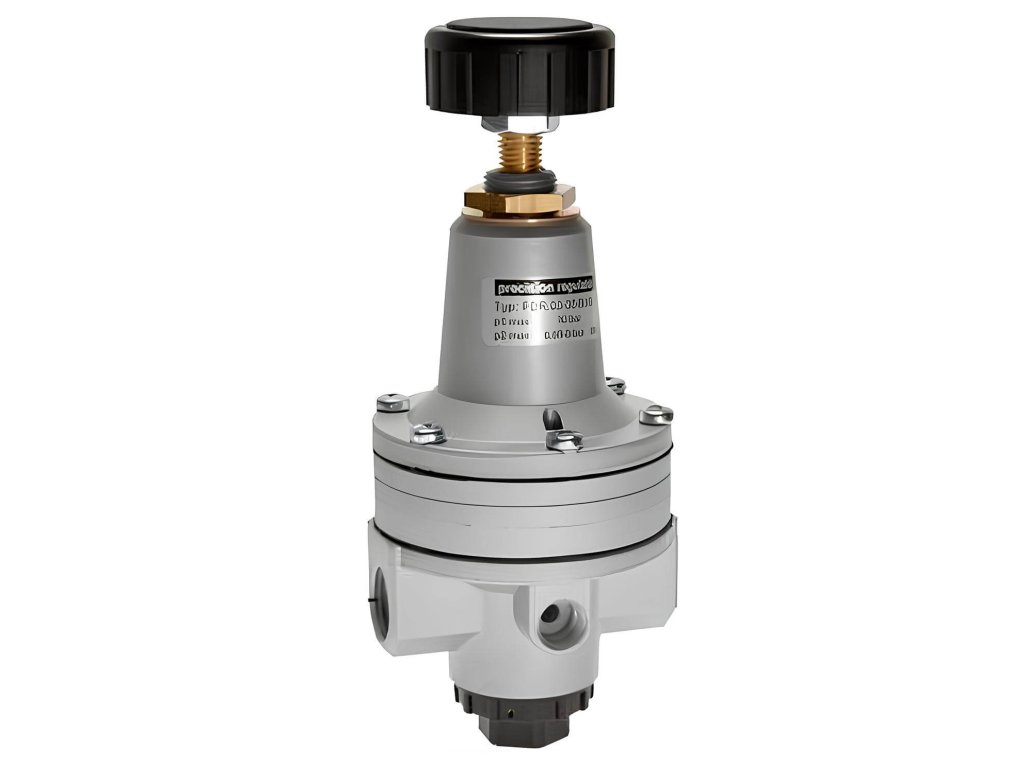

Regulátor tlaku FDR 1/4", 600 l/min, 0,05-7 bar
Kód: FDR02-7.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Regulátor tlaku KNOCKS FDR02-7 nastaví výstupní tlak od 0,05 do 7 bar a drží ho s přesností 5 mbar – i když tlak v rozvodu kolísá a odběr se mění. Je to přesný regulátor s pilotním stupněm a sekundárním odvzdušněním: když tlak na výstupu stoupne nad nastavení, přebytek sám odpustí.
Řada FDR 02, připojení G 1/4", průtok 600 l/min. Patří mezi vysoce přesné regulátory tlaku FDR.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Kód | FDR02-7 |
| Typ výrobce | KNOCKS FDR.02 B7 S |
| Řada | FDR 02 |
| Připojení | G 1/4" |
| Regulační rozsah | 0,05–7 bar |
| Vstupní tlak | max. 16 bar |
| Průtok | 600 l/min (vstupní tlak 7 bar, viz graf) |
| Přesnost regulace | 5 mbar |
| Sekundární odvzdušnění | 200 l/min |
| Vlastní spotřeba vzduchu | 2,0 l/min při výstupu 6 bar (nejvýš 4,1 l/min při vstupu 10 bar) |
| Světlost sedla ventilu | 4 mm |
| Připojení manometru | G 1/8" (manometr není v dodávce) |
| Montáž do panelu | závit M12 × 1 na krytu pružiny |
| Ovládání | knoflík |
| Pracovní teplota | −35 až +60 °C |
| Médium | stlačený vzduch a neutrální plyny, jemně filtrované (5 µm), bez oleje |
| Materiál | tělo zinkový tlakový odlitek |
| Rozměry (průměr × výška) | Ø 58 × 126 mm |
| Hmotnost | 0,7 kg |
Rozměry a průtoková křivka
Graf výrobce pro FDR02-7: jak se mění výstupní tlak s rostoucím průtokem při vstupním tlaku 7 bar. Čáry začínají na nastaveném tlaku – čím delší vodorovný úsek, tím víc vzduchu regulátor dodá beze změny tlaku.
Montáž a nastavení
- před regulátor zařaďte jemný filtr stlačeného vzduchu (5 µm) – vzduch má být čistý a bez oleje
- vstup a výstup nezaměňte – regulátor pracuje jen jedním směrem
- manometr se dodává zvlášť: manometr se závitem G 1/8" (FDR 02) nebo G 1/4" (FDR 03) zvolte s rozsahem kousek nad nastavovaným tlakem
- tlak nastavujte zdola nahoru: povolte knoflík pod požadovanou hodnotu a pak ho pomalu utahujte, dokud manometr neukáže požadovaný tlak
Příslušenství
- montáž na stěnu nebo rám: BW20
- manometr se závitem G 1/8" (není v dodávce)
- montáž do panelu: závit M12 × 1
- další díly: náhradní díly a příslušenství k regulátorům tlaku
Potřebujete víc vzduchu se stejným závitem G 1/4"? Regulátor FDR 03 FDR03-7-14 dodá až 3 000 l/min.
Doplňkové parametry
| Kategorie: | Regulátory tlaku vzduchu – přesné, vysokotlaké i dálkově ovládané |
|---|---|
| Tlak: | 16 bar |
| Rozměry: | 58 × 126 mm |
| Hmotnost: | 0,7 kg |
| Průtok: | 600 l/min |
| Regulační rozsah: | 0,05 až 7 bar |
| Typ produktu: | Regulátor tlaku |
| Závit: | G 1/4" |
| Typ regulátoru: | Přesný (citlivost do 16 mbar) |
| Výstupní tlak: | pod 100 mbar, 0,1–1 bar, 1–3 bar, 3–6 bar, 6–10 bar |
| Manometr v dodávce: | Ne, jen přípojka |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
KNOCKS FLUID Technik je německý výrobce úpravy stlačeného vzduchu. Firmu založil v roce 1970 Heinz Knocks jako podnik jednoho člověka. Dnes ji vede obecně prospěšná nadace a v sídle v Selmu kolem 200 lidí vyvíjí a vyrábí regulátory tlaku, filtry a olejovače.
U nás najdete stavebnicovou řadu FUTURA, kterou můžete dát i do prostředí s nebezpečím výbuchu, dále přesné, dálkově a elektricky ovládané regulátory, nerezové nástrčné spojky, spojky s trnem, šroubení, silentbloky pod kompresory, digitální manometry, tlakové spínače a kulové kohouty.
Od roku 1970Co od KNOCKS u nás najdete
Úpravné jednotky FUTURA
Stavebnice úpravy vzduchu do 16 bar. Filtry, regulátory, olejovače a ventily, které spojíte do jednotky v libovolném složení.
- 4 velikosti se závity G 1/4″ až 1″
- těla z polyamidu vyztuženého skelnými vlákny
- velikosti 1, 2 a 4 i do zón ATEX
Regulátory tlaku FUTURA
Stálý tlak pro nářadí a stroje. Sníží tlak z rozvodu na nastavenou hodnotu a přebytek samy odvzdušní. Manometr je v dodávce.
- rozsahy od 0,1–1 do 0,5–16 bar
- přesné provedení s přesností ±25 mbar
- průtok až 14 200 l/min
Proporcionální regulátory DRPE
Tlak nastavený elektrickým signálem. Převodník v regulátoru změní signál z řídicího systému na výstupní tlak.
- signál 0–10 V nebo 4–20 mA
- výstup od 0–1 do 0–10 bar
- krytí IP65, konektor M12
Nerezové nástrčné spojky
Pro potravinářství a chemii. Tělo, kroužek i závit z nerezové oceli AISI 316, těsnění z FKM.
- hadičky 4 až 16 mm
- tlak od −1 do 15 bar
- závity M5, G a R do 1/2″
Spojky s nástrčným trnem
Jednoduchý spoj měkkých hadic. Přímé, T, Y, L i X spojky z POM pro nízkotlaké rozvody v automatizaci.
- trny od 3 do 25 mm
- POM odolá benzínu, naftě a olejům
- tlak do 8 bar
Šroubení s převlečnou maticí
Pevný spoj plastové hadičky. Tělo a matice z eloxovaného hliníku: přímá šroubení s vnějším i vnitřním závitem a L-šroubení.
- hadičky 4,3/3 až 12/9 mm
- závity M5 až G 1/2″
- tlak do 10 bar
Silentbloky
Kompresor bez vibrací v podlaze. Pryžový váleček mezi dvěma ocelovými deskami pohltí chvění stroje.
- průměr 40, 50 a 75 mm
- závity M8, M10 a M12
- vnější i vnitřní závit, jedno- i oboustranné
Digitální manometry
Tlak přesně na displeji. Kompaktní MAKP do panelu a MDG s nerezovým připojením.
- MDG od −1 do 2 000 bar
- přesnost MDG 0,5 %
- MAKP na baterii CR2032, krytí IP65
Hledáte k jednotce hadici, rychlospojku nebo další šroubení? Spojky a šroubení pro stlačený vzduch najdete pohromadě v jedné kategorii.
Celý spojovací materiálRegulátory KNOCKS vedle sebe
| Typ, použití, nastavení a připojení | ||||
|---|---|---|---|---|
| Typ | K čemu | Nastavení tlaku | Vstupní tlak | Připojení |
| BLP | stálý tlak přímo u ofukovací pistole | pevně 2 až 8 bar | do 15 bar | G 1/4″ |
| FUTURA R | běžné nastavení tlaku u nářadí a strojů | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1″ |
| FUTURA RP | měřicí a zkušební zařízení, přesnost ±25 mbar | 0,1–1 až 0,5–16 bar | do 16 bar | G 1/4″ až 1/2″ |
| FDR | nejjemnější nastavení a stálost tlaku | 0,05–2 až 0,05–10 bar | do 16 bar | G 1/4″ a 1/2″ |
| DRI s DRF | velký průtok, tlak řízený na dálku pilotním regulátorem | podle řídicího regulátoru DRF | do 25 bar | G 1/2″ až 2″ |
| DRPE | tlak řízený signálem 0–10 V nebo 4–20 mA | 0–1 až 0–10 bar | do 13 bar podle rozsahu | G 1/4″ |
Regulátory FDR a DRF potřebují vzduch přefiltrovaný na 5 µm a bez oleje.
Jak sestavit jednotku FUTURA
1. Vybrat velikost
Velikost určuje závit, průtok i díly, které k prvku patří. Řada má velikosti 0, 1, 2 a 4 se závity G 1/4″ až 1″. Do jedné jednotky spojíte jen prvky stejné velikosti.
2. Seřadit prvky
Ve směru proudění vzduchu je první filtr, za ním regulátor a nakonec olejovač. Před ně můžete zařadit uzavírací a plnicí ventil.
3. Spojit a upevnit
Prvky spojíte spojovací sadou se dvěma rámečky a těsnicím kroužkem. Na zeď jednotku připevní spojovací sada s konzolou, samotný prvek úhelník.
4. Udržovat
Zanesenou filtrační vložku vyměňte a olej v olejovači dolévejte, když klesne ke spodní značce. Plastové nádobky čistěte jen vlhkým hadříkem, rozpouštědla je poškodí.
Časté otázky
- Můžu FUTURA použít v prostředí s nebezpečím výbuchu?
- Ano, velikosti 1, 2 a 4. Podle prohlášení ke směrnici 2014/34/EU patří do zón 1 a 2 s výbušnými plyny a do zón 21 a 22 s hořlavým prachem, teplotní třída T4. Nepatří tam velikost 0, elektricky ovládané ventily a plnicí jednotky, rozbočovače s tlakovým spínačem a ukazatele zanesení. Médiem smí být jen suchý stlačený vzduch nebo inertní plyn.
- Dvoudílná, nebo třídílná jednotka?
- Dvoudílná má regulátor s filtrem v jednom těle a vedle něj olejovač, ušetří tak místo i jeden spoj. Třídílná skládá filtr, regulátor a olejovač ze tří samostatných modulů. Obě filtrují na 5 µm a manometr je v dodávce.
- Kdy potřebuji přesný regulátor?
- Když musí tlak zůstat stálý i při kolísání vstupu, třeba u měřicích a zkušebních zařízení. Přesné regulátory FUTURA drží tlak s přesností ±25 mbar, regulátory FDR nastavíte už od 0,05 bar.
- K čemu je regulátor BLP?
- Malý regulátor se závitem G 1/4″ se našroubuje přímo na přívod ofukovací pistole a drží pevný výstupní tlak 2 až 8 bar podle typu. Pistole pak nefouká plným tlakem rozvodu a spotřebuje méně vzduchu.
- Jaký silentblok dát pod kompresor?
- Podle patky stroje. Když má patka hladkou díru, vezměte silentblok s vnějším závitem, když z ní kouká šroub, s vnitřním závitem. Průměr volte aspoň jako patka: 40 mm pod menší kompresory, 50 mm pod běžné stacionární a 75 mm pod těžké pístové. Vždy dejte celou sadu, u kompresoru se vzdušníkem obvykle čtyři kusy.
- Kam se hodí nerezové nástrčné spojky?
- Do potravinářství, chemického a farmaceutického průmyslu a všude, kde je agresivní prostředí nebo vysoké nároky na hygienu. Tělo, kroužek i závit jsou z nerezové oceli AISI 316, těsnění z FKM a spojky snesou tlak od −1 do 15 bar.
