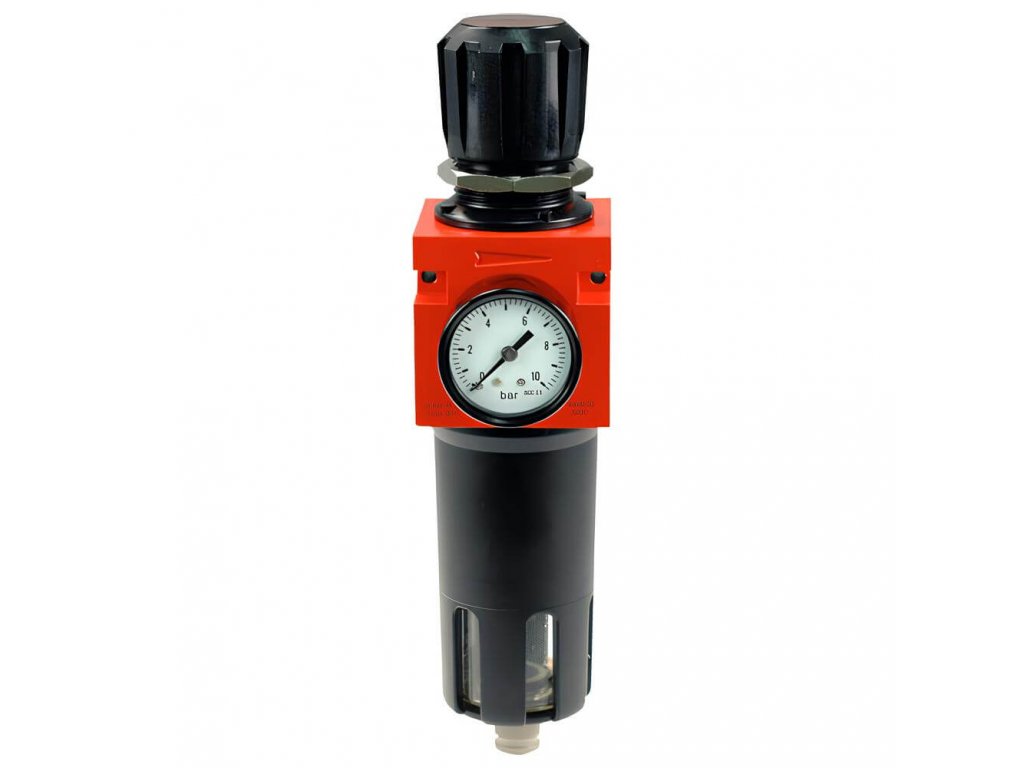

Regulátor tlaku kovový s filtrem FDM14 do 18 bar - G 1/4" G 1/4" · do 18 bar · filtrace 20 µm · 700 l/min · 190 × 42 mm
Kód: FDM14.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Filtr 20 µm a regulátor tlaku v jednom kovovém těle se závitem G 1/4". Nejdřív odloučí nečistoty, vodu a olej do kovové nádobky 10 cm³, pak sníží tlak až z 18 bar na hodnotu od 0 do 12 bar. Průtok 700 l/min.
Parametry
| FDM14 — parametry | |
|---|---|
| Provedení | Regulátor tlaku s filtrem |
| Připojení | vnitřní závit G 1/4" |
| Velikost těla | 1 (šířka těla 42 mm) |
| Vstupní tlak | do 18 bar |
| Rozsah nastavení tlaku | 0 až 12 bar |
| Zajištění nastavení | aretace knoflíku |
| Průtok | 700 l/min |
| Výška × šířka | 190 × 42 mm |
| Hmotnost | 0,5 kg |
| Filtrační schopnost | 20 µm |
| Náhradní vložka | 20 µm VFK120, jemnější 5 µm VFK15 |
| Objem nádobky | 10 cm³ |
| Odpouštění kondenzátu | poloautomatické |
| Manometr | není v dodávce, připojení G 1/8" |
| Materiál | zinková slitina, kovová nádobka s průhledítkem |
| Pracovní teplota | −10 až +50 °C |
| Médium | stlačený vzduch |
K čemu se hodí
Ušetří místo i jeden spoj tam, kde potřebujete čistý vzduch se stálým tlakem a bez mazání, například ke stříkání. Závit G 1/4" se hodí k jednomu nářadí nebo menšímu stroji.
S olejovačem N14 vytvoří kompletní úpravu vzduchu, hotová jednotka je WE14. Náhradní vložka je VFK120, nádobka NFK1 a manometr MZ01-15.
Ventilek radí
Ke stříkací pistoli bez olejovače. Regulátor s filtrem dá čistý vzduch se stálým tlakem a bez přidaného oleje, který by zkazil lak.
Doplňkové parametry
| Kategorie: | Robustní kovové jednotky úpravy vzduchu I8 do 18 bar |
|---|---|
| Provedení: | Regulátor tlaku s filtrem |
| Tlak: | 18 bar |
| Rozměry: | 190 × 42 mm |
| Filtrační schopnost: | 20 µm |
| Filtrační vložka: | Náhradní vložka 20 µm (VFK120) |
| Médium: | Stlačený vzduch |
| Objem nádobky: | 10 ccm |
| Odpouštění kondenzátu: | Poloautomatické |
| Pracovní teplota: | -10 / 50 °C |
| Průtok: | 700 l/min |
| Regulační rozsah: | 0 - 12 bar |
| Typ produktu: | Regulátor s filtrem |
| Závit: | G 1/4" |
| Závit pro manometr: | 1/8" |
| Stupeň filtrace: | Hrubý filtr 15–40 µm |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Metal Work je italský výrobce pneumatiky z Concesia u Brescie, založený v roce 1967. Vyrábí pohony a manipulační techniku, ventily a řízení, úpravu stlačeného vzduchu, šroubení a příslušenství. Ve výrobě v Concesiu pracuje přes 600 lidí a skupinu Metal Work tvoří 61 firem po celém světě.
U nás najdete od Metal Work úpravu vzduchu ve dvou řadách: kompaktní plastovou I3 do 13 bar a robustní kovovou I8 do 18 bar. Obě mají regulátor tlaku, filtr, olejovač, regulátor s filtrem a dvoudílnou jednotku, k tomu náhradní vložky, nádobky a úhelníky.
Z Itálie od roku 1967Dvě řady úpravy vzduchu Metal Work
Řada I3 — plastová do 13 bar
Úzká úprava vzduchu do malého prostoru. Plastové tělo široké jen 40 mm se závitem G 1/8″ nebo G 1/4″.
- nastavení tlaku 0 až 8 bar
- filtr 20 µm s poloautomatickým odpouštěním
- pět prvků a společné náhradní díly
Řada I8 — kovová do 18 bar
Robustní úprava pro vyšší tlak. Kovové tělo i kovová nádobka s průhledítkem ve třech velikostech.
- nastavení tlaku 0 až 12 bar
- závit G 1/4″ až 1″
- průtok filtru až 11 000 l/min
Potřebujete jednotku do 10 bar, nerezovou nebo jinou velikost? Všechny úpravné jednotky, filtry, regulátory a olejovače najdete v jedné kategorii.
Všechny úpravné jednotkyŘady I3 a I8 vedle sebe
| Prvek, závit a průtok | ||
|---|---|---|
| Prvek | Řada I3 (plast) | Řada I8 (kov) |
| Regulátor tlaku DM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1″, 650–4 500 l/min |
| Filtr FWA 20 µm | G 1/8″ a 1/4″, 1 200 l/min | G 1/4″–1″, 1 720–11 000 l/min |
| Olejovač N | G 1/8″ a 1/4″, 710 l/min | G 1/4″–1″, 1 100–16 000 l/min |
| Regulátor s filtrem FDM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1/2″, 700–2 500 l/min |
| Dvoudílná jednotka WE | G 1/8″ a 1/4″, 260 l/min | G 1/4″–1/2″, 500–2 200 l/min |
| Vstupní tlak a nastavení | do 13 bar, 0–8 bar | do 18 bar, 0–12 bar |
| Šířka prvku | 40 mm | 42, 60 a 80 mm |
Průtok je největší průtok vzduchu prvkem v litrech za minutu. Pracovní teplota obou řad je −10 až +50 °C.
Jak úpravu vzduchu vybrat a zapojit
1. Tlak
Když rozvod běží nad 13 bar, sáhněte po kovové řadě I8 do 18 bar. Pro nižší tlak a málo místa stačí plastová řada I3.
2. Průtok
Sečtěte spotřebu vzduchu všeho, co poběží současně, a vyberte velikost s vyšším průtokem. Dvoudílná jednotka propustí méně vzduchu než samostatné prvky.
3. Pořadí
Ve směru proudění je první filtr, za ním regulátor a nakonec olejovač. Filtr i olejovač montujte svisle, nádobkou dolů.
4. Údržba
Kondenzát z nádobky vypustí odpouštěč. Zanesenou filtrační vložku vyměňte za novou 20 µm, nebo za jemnější 5 µm.
Časté otázky
- Je manometr součástí regulátoru?
- Ne, k regulátorům, regulátorům s filtrem a jednotkám obou řad se manometr objednává zvlášť. K řadě I3 se hodí manometr 0–10 bar, k řadě I8 manometr 0–16 bar.
- Jaké náhradní díly k jednotkám jsou?
- Filtrační vložky 20 a 5 µm, nádobky filtru a olejovače, olejoznak a upevňovací úhelníky. U řady I3 jsou díly společné pro oba závity, u I8 se vybírají podle velikosti těla.
- Mám vzít závit G 1/8″, nebo G 1/4″?
- U řady I3 mají oba závity stejné tělo, průtok i náhradní díly. G 1/8″ se hodí k tenkým hadičkám a malým přístrojům, G 1/4″ k běžným rychlospojkám a hadicím nářadí.
- Hodí se jednotka ke stříkání?
- Ano, ale bez olejovače: filtr a regulátor dají čistý vzduch bez oleje. Na jemnější filtraci jsou průmyslové filtry podle ISO 8573.
- Jaké certifikáty má Metal Work?
- Metal Work má certifikát řízení jakosti ISO 9001 od roku 1992 (DEKRA), environmentální ISO 14001 od roku 2000 a ISO 45001 od roku 2019.
Rozměry, průtoky a náhradní díly obou řad najdete v tabulkách v jejich kategoriích. Metal Work je značka italské společnosti Metal Work S.p.A.
