Metal Work
Metal Work je italský výrobce pneumatiky z Concesia u Brescie, založený v roce 1967. Vyrábí pohony a manipulační techniku, ventily a řízení, úpravu stlačeného vzduchu, šroubení a příslušenství. Ve výrobě v Concesiu pracuje přes 600 lidí a skupinu Metal Work tvoří 61 firem po celém světě.
U nás najdete od Metal Work úpravu vzduchu ve dvou řadách: kompaktní plastovou I3 do 13 bar a robustní kovovou I8 do 18 bar. Obě mají regulátor tlaku, filtr, olejovač, regulátor s filtrem a dvoudílnou jednotku, k tomu náhradní vložky, nádobky a úhelníky.
Z Itálie od roku 1967Dvě řady úpravy vzduchu Metal Work

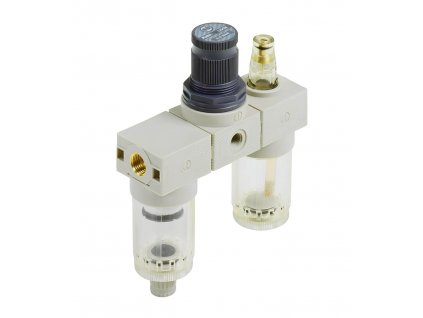

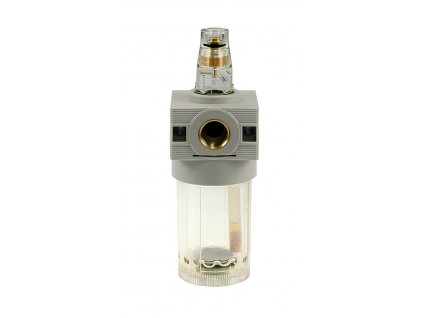

Řada I3 — plastová do 13 bar
Úzká úprava vzduchu do malého prostoru. Plastové tělo široké jen 40 mm se závitem G 1/8″ nebo G 1/4″.
- nastavení tlaku 0 až 8 bar
- filtr 20 µm s poloautomatickým odpouštěním
- pět prvků a společné náhradní díly
Řada I8 — kovová do 18 bar
Robustní úprava pro vyšší tlak. Kovové tělo i kovová nádobka s průhledítkem ve třech velikostech.
- nastavení tlaku 0 až 12 bar
- závit G 1/4″ až 1″
- průtok filtru až 11 000 l/min
Potřebujete jednotku do 10 bar, nerezovou nebo jinou velikost? Všechny úpravné jednotky, filtry, regulátory a olejovače najdete v jedné kategorii.
Všechny úpravné jednotkyŘady I3 a I8 vedle sebe
| Prvek, závit a průtok | ||
|---|---|---|
| Prvek | Řada I3 (plast) | Řada I8 (kov) |
| Regulátor tlaku DM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1″, 650–4 500 l/min |
| Filtr FWA 20 µm | G 1/8″ a 1/4″, 1 200 l/min | G 1/4″–1″, 1 720–11 000 l/min |
| Olejovač N | G 1/8″ a 1/4″, 710 l/min | G 1/4″–1″, 1 100–16 000 l/min |
| Regulátor s filtrem FDM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1/2″, 700–2 500 l/min |
| Dvoudílná jednotka WE | G 1/8″ a 1/4″, 260 l/min | G 1/4″–1/2″, 500–2 200 l/min |
| Vstupní tlak a nastavení | do 13 bar, 0–8 bar | do 18 bar, 0–12 bar |
| Šířka prvku | 40 mm | 42, 60 a 80 mm |
Průtok je největší průtok vzduchu prvkem v litrech za minutu. Pracovní teplota obou řad je −10 až +50 °C.
Jak úpravu vzduchu vybrat a zapojit
1. Tlak
Když rozvod běží nad 13 bar, sáhněte po kovové řadě I8 do 18 bar. Pro nižší tlak a málo místa stačí plastová řada I3.
2. Průtok
Sečtěte spotřebu vzduchu všeho, co poběží současně, a vyberte velikost s vyšším průtokem. Dvoudílná jednotka propustí méně vzduchu než samostatné prvky.
3. Pořadí
Ve směru proudění je první filtr, za ním regulátor a nakonec olejovač. Filtr i olejovač montujte svisle, nádobkou dolů.
4. Údržba
Kondenzát z nádobky vypustí odpouštěč. Zanesenou filtrační vložku vyměňte za novou 20 µm, nebo za jemnější 5 µm.
Časté otázky
- Je manometr součástí regulátoru?
- Ne, k regulátorům, regulátorům s filtrem a jednotkám obou řad se manometr objednává zvlášť. K řadě I3 se hodí manometr 0–10 bar, k řadě I8 manometr 0–16 bar.
- Jaké náhradní díly k jednotkám jsou?
- Filtrační vložky 20 a 5 µm, nádobky filtru a olejovače, olejoznak a upevňovací úhelníky. U řady I3 jsou díly společné pro oba závity, u I8 se vybírají podle velikosti těla.
- Mám vzít závit G 1/8″, nebo G 1/4″?
- U řady I3 mají oba závity stejné tělo, průtok i náhradní díly. G 1/8″ se hodí k tenkým hadičkám a malým přístrojům, G 1/4″ k běžným rychlospojkám a hadicím nářadí.
- Hodí se jednotka ke stříkání?
- Ano, ale bez olejovače: filtr a regulátor dají čistý vzduch bez oleje. Na jemnější filtraci jsou průmyslové filtry podle ISO 8573.
- Jaké certifikáty má Metal Work?
- Metal Work má certifikát řízení jakosti ISO 9001 od roku 1992 (DEKRA), environmentální ISO 14001 od roku 2000 a ISO 45001 od roku 2019.
Rozměry, průtoky a náhradní díly obou řad najdete v tabulkách v jejich kategoriích. Metal Work je značka italské společnosti Metal Work S.p.A.
Řazení produktů
Výpis produktů
Kompaktní plastový regulátor tlaku stlačeného vzduchu řady I3 se závitem G 1/8", vstupním tlakem do 13 bar a nastavením 0 až 8 bar. Průtok 600 l/min, aretace nastavení,...
Upevňovací úhelník UUP pro plastové jednotky I3 se závitem G 1/8" a G 1/4": regulátory DM, regulátory s filtrem FDM a dvoudílné jednotky WE.
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 1/2", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 2 500 l/min, tělo ze zinkové slitiny, manometr se...
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 3/8", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 2 500 l/min, tělo ze zinkové slitiny, manometr se...

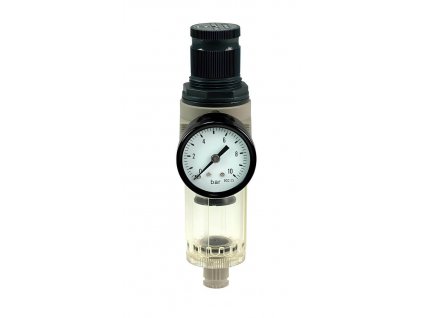

Kompaktní regulátor tlaku s filtrem řady I3 se závitem G 1/4": filtrace 20 µm, nastavení 0 až 8 bar, vstupní tlak do 13 bar, průtok 600 l/min. Průhledná nádobka 16 cm³ s...
Náhradní nádobka filtru pro plastové jednotky I3 se závitem G 1/8" a G 1/4": filtry FWA, regulátory s filtrem FDM a dvoudílné jednotky WE.
Náhradní kovová nádobka filtru NFK1 s průhledítkem, objem 10 cm³, pro jednotky I8 se závitem 1/4": FWA14, FDM14, WE14.
Náhradní olejoznak N-OZ pro olejovače N a dvoudílné jednotky WE kovové řady I8 se závitem 1/4" až 3/4" i pro olejovače plastové řady I3.
Kovový filtr stlačeného vzduchu řady I8 se závitem G 3/4" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 11 000 l/min, kovová nádobka 170 cm³ s...
Kovový filtr stlačeného vzduchu řady I8 se závitem G 1/2" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 4 100 l/min, kovová nádobka 45 cm³ s...

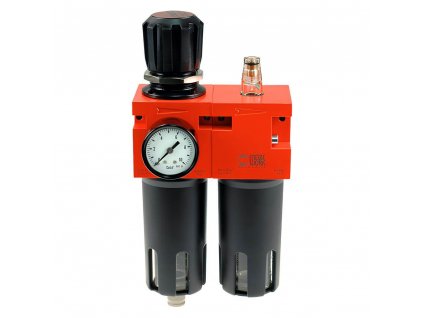

Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 1/4": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...
Kovový regulátor tlaku s filtrem řady I8 se závitem G 1/2": filtrace 20 µm, nastavení 0 až 12 bar, vstupní tlak do 18 bar, průtok 2 500 l/min. Kovová nádobka 45 cm³ s...
Kovový regulátor tlaku s filtrem řady I8 se závitem G 1/4": filtrace 20 µm, nastavení 0 až 12 bar, vstupní tlak do 18 bar, průtok 700 l/min. Kovová nádobka 10 cm³ s průhledítkem...

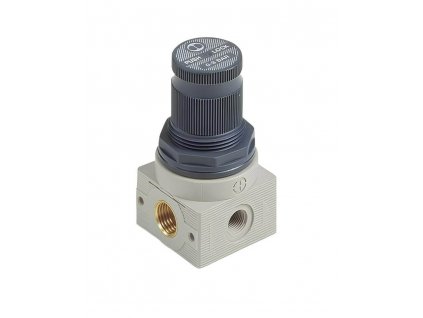

Kompaktní plastový regulátor tlaku stlačeného vzduchu řady I3 se závitem G 1/4", vstupním tlakem do 13 bar a nastavením 0 až 8 bar. Průtok 600 l/min, aretace nastavení,...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 1", vstupním tlakem do 18 bar a průtokem 16 000 l/min. Kovová nádobka na olej 379 cm³, jemné nastavení dávky...
Kovový regulátor tlaku stlačeného vzduchu řady I8 se závitem G 1", vstupním tlakem do 18 bar a nastavením 0 až 12 bar. Průtok 4 500 l/min, tělo ze zinkové slitiny, manometr se...
Kovový filtr stlačeného vzduchu řady I8 se závitem G 1" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 11 000 l/min, kovová nádobka 170 cm³ s...
Jemnější filtrační vložka 5 µm pro plastové jednotky I3 se závitem G 1/8" a G 1/4": filtry FWA, regulátory s filtrem FDM a dvoudílné jednotky WE.
Náhradní filtrační vložka 20 µm pro plastové jednotky I3 se závitem G 1/8" a G 1/4": filtry FWA, regulátory s filtrem FDM a dvoudílné jednotky WE.
Náhradní nádobka olejovače pro plastové jednotky I3 se závitem G 1/8" a G 1/4": olejovače N a dvoudílné jednotky WE.
Jemnější filtrační vložka VFK35 5 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 3/4" a 1": FWA34, FWA10.
Jemnější filtrační vložka VFK25 5 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 3/8" a 1/2": FWA38, FWA12, FDM38, FDM12, WE38, WE12.
Jemnější filtrační vložka VFK15 5 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 1/4": FWA14, FDM14, WE14.
Náhradní filtrační vložka VFK320 20 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 3/4" a 1": FWA34, FWA10.
Náhradní filtrační vložka VFK220 20 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 3/8" a 1/2": FWA38, FWA12, FDM38, FDM12, WE38, WE12.
Náhradní filtrační vložka VFK120 20 µm ze sintrovaného bronzu pro kovové jednotky I8 se závitem 1/4": FWA14, FDM14, WE14.
Náhradní kovová nádobka olejovače NOK3 s průhledítkem, objem 379 cm³, pro jednotky I8 se závitem 3/4" a 1": N34, N10.
Náhradní kovová nádobka olejovače NOK2 s průhledítkem, objem 150 cm³, pro jednotky I8 se závitem 3/8" a 1/2": N38, N12, WE38, WE12.
Náhradní kovová nádobka olejovače NOK1 s průhledítkem, objem 50 cm³, pro jednotky I8 se závitem 1/4": N14, WE14.
Náhradní kovová nádobka filtru NFK3 s průhledítkem, objem 170 cm³, pro jednotky I8 se závitem 3/4" a 1": FWA34, FWA10.
Náhradní kovová nádobka filtru NFK2 s průhledítkem, objem 45 cm³, pro jednotky I8 se závitem 3/8" a 1/2": FWA38, FWA12, FDM38, FDM12, WE38, WE12.
Upevňovací úhelník UUK2 pro kovové jednotky I8 velikosti 2 se závitem 3/8" a 1/2": DM38, DM12, FDM38, FDM12, WE38, WE12. Prvek jím připevníte na zeď nebo rám stroje.
Upevňovací úhelník UUK1 pro kovové jednotky I8 velikosti 1 se závitem 1/4": DM14, FDM14, WE14. Prvek jím připevníte na zeď nebo rám stroje.
Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 1/2": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...
Kovová dvoudílná jednotka úpravy stlačeného vzduchu řady I8 se závitem G 3/8": regulátor tlaku s filtrem 20 µm a olejovač. Vstupní tlak do 18 bar, nastavení 0 až 12 bar, průtok...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 3/4", vstupním tlakem do 18 bar a průtokem 16 000 l/min. Kovová nádobka na olej 379 cm³, jemné nastavení dávky...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 1/2", vstupním tlakem do 18 bar a průtokem 4 300 l/min. Kovová nádobka na olej 150 cm³, jemné nastavení dávky...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 3/8", vstupním tlakem do 18 bar a průtokem 4 300 l/min. Kovová nádobka na olej 150 cm³, jemné nastavení dávky...
Kovový olejovač (maznice) stlačeného vzduchu řady I8 se závitem G 1/4", vstupním tlakem do 18 bar a průtokem 1 100 l/min. Kovová nádobka na olej 50 cm³, jemné nastavení dávky...
Kovový filtr stlačeného vzduchu řady I8 se závitem G 3/8" a vložkou 20 µm ze sintrovaného bronzu, vstupní tlak do 18 bar. Průtok 4 100 l/min, kovová nádobka 45 cm³ s...
