Regulátor tlaku na kompresor: montáž přímo na vzdušník

Regulátory na vzdušník

Kompresor plní nádobu na svůj vypínací tlak — osm, deset, někdy jedenáct bar. Jenže většina pneumatického nářadí je dělaná zhruba na šest. Tenhle regulátor se šroubuje přímo do vývodu vzdušníku a udělá z ležatého kompresoru rozdělovač: srazí tlak na to, co nářadí snese, ukáže ho na manometru a nabídne dvě rychlospojky, takže můžete mít zapojené dvě hadice naráz. Žádné potrubí, žádná konzole na zdi.

Je tohle ten regulátor, který hledáte?

Regulátorů tlaku je víc druhů a liší se hlavně tím, kam se montují. Tenhle se šroubuje do závitu na vzdušníku — má na sobě všechno pohromadě a hadice se připojují rovnou do něj. Hodí se tam, kde kompresor stojí v dílně a hadice vedou od stroje přímo k nářadí.

Pokud ale stavíte rozvod po dílně, chcete regulátor na zeď, úpravnou jednotku s filtrem a odlučovačem nebo přesnou regulaci pro měřicí techniku, patříte do precizních regulátorů tlaku — je jich tam přes sto a vyberete si podstatně líp než tady.

Proč regulovat tlak hned u nádoby

Pouštět do stříkací pistole plných deset barů je spolehlivý způsob, jak si zkazit práci a zkrátit život nářadí. Nářadí má svůj provozní tlak a ten bývá podstatně níž, než na kolik kompresor tlakuje. Regulátor ten rozdíl srovná — a protože sedí hned u nádoby, platí to pro všechno, co z kompresoru táhnete.

Druhá věc je spotřeba. Vzduch, který proteče nářadím navíc jen proto, že jde pod vyšším tlakem, se nikde neprojeví jako užitek, ale kompresor ho musel vyrobit. Nastavit tlak na to, co nářadí opravdu potřebuje, je nejlevnější úspora, jaká u stlačeného vzduchu existuje.

A třetí: dvě rychlospojky. Jednu hadici necháte u ofukovací pistole, druhou u utahováku, a nemusíte je přepojovat. Z obyčejného ležatého kompresoru je najednou pracoviště pro dva.

Jak vypadá

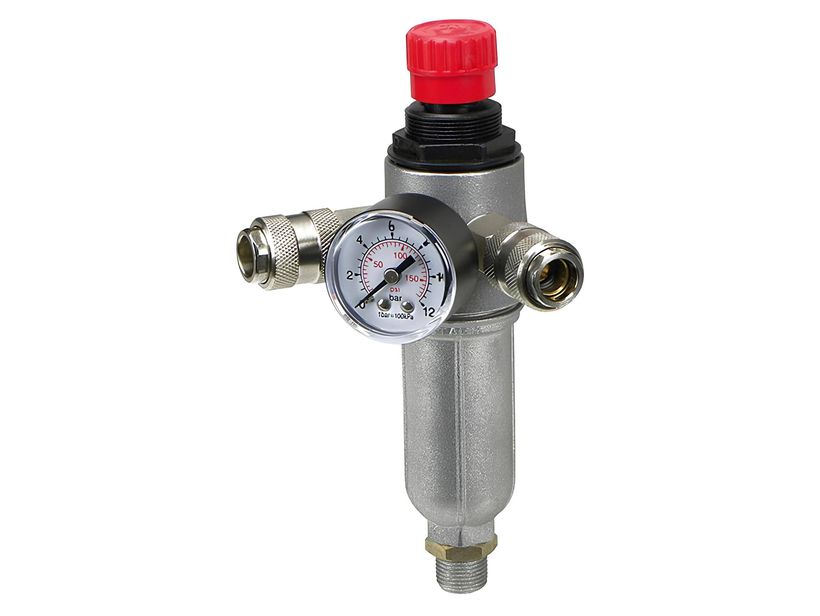

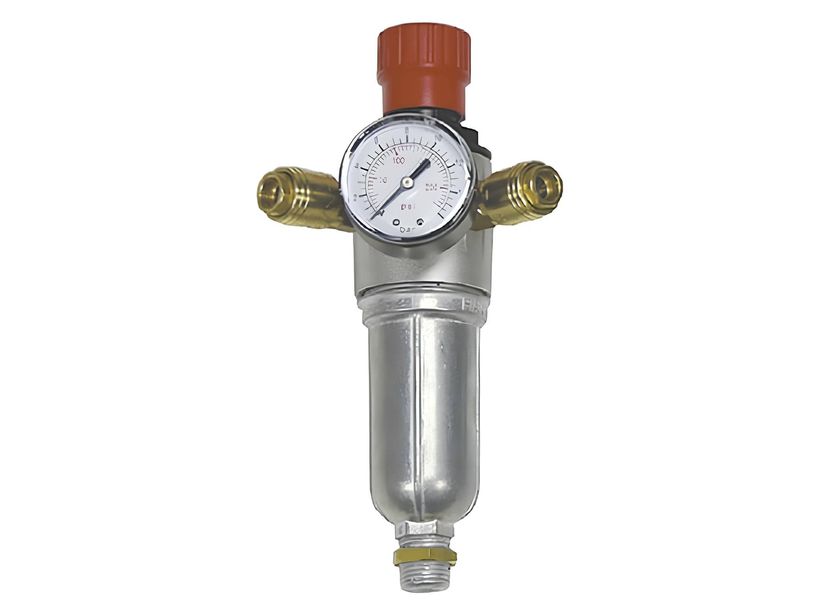

Červené kolečko nahoře nastavuje tlak, manometr ho ukazuje a po stranách jsou dvě rychlospojky. Dole je závit, kterým se regulátor zašroubuje do nádoby.

Vybírá se podle jediné věci — podle závitu

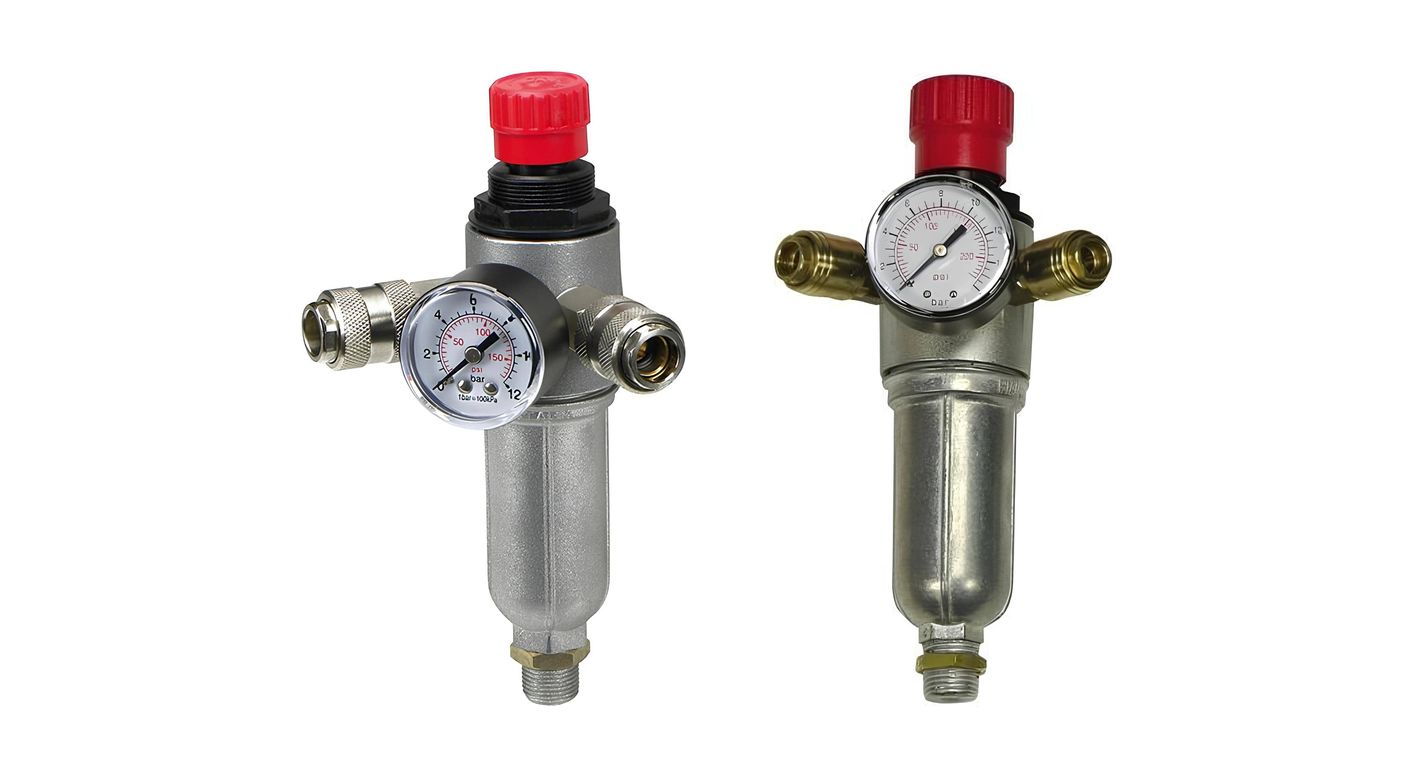

Oba kusy jsou jinak shodné. Rozhoduje, jaký závit má vývod na vašem vzdušníku.

Přehled

Oba regulátory mají maximální vstupní tlak 18 bar a jsou určené pro stlačený vzduch, proto se to v řádcích neopakuje. Regulátor nikdy nevydá víc, než kolik dostane na vstupu — osmnáct bar je mez konstrukce, ne to, co z kompresoru poteče.

#showmore#

Montáž a nastavení

Jak ho usadit

Regulátor se šroubuje do vývodu na vzdušníku a závit se těsní PTFE páskou nebo konopím. Nádoba musí být při montáži beztlaká — vypusťte ji odpouštěcím ventilkem a teprve pak povolujte. Dotahujte za tělo, ne za manometr ani za rychlospojky.

Jak nastavit tlak

Červené kolečko nahoře se vytáhne, otočením nastaví tlak a zatlačením zajistí, aby se samo nepřetočilo. Nastavujte vždy za chodu a s připojeným nářadím: tlak bez odběru a tlak při práci se liší a rozhoduje ten druhý. Když přetočíte přes potřebnou hodnotu, vraťte se o kus zpět — regulátory se nastavují vždy směrem nahoru.

Co hlídat

Regulátor sám o sobě údržbu nepotřebuje, ale vzduch, který jím prochází, nese vodu a olej z nádoby. Pokud vám z rychlospojek odkapává, nestačí vyměnit regulátor — řešení je pravidelné vypouštění kondenzátu ze dna nádoby, případně filtrace za kompresorem.

Co k tomu patří

Regulátor je jedna z věcí, které se montují na vzdušník. Tady je zbytek.

• Precizní regulátory tlaku — regulátory do potrubí a úpravné jednotky, přes sto kusů
• Úprava stlačeného vzduchu — filtrace a sušení, když z hadice kape voda
• Odpouštěcí ventilky — vypouštění kondenzátu ze dna nádoby
• Zpětné ventily — další díl mezi kompresorem a nádobou
• Tlakové nádoby a vzdušníky — do jejich vývodu se regulátor šroubuje

Ventilek radí

Deset barů do stříkací pistole je recept na zkaženou práci.

Kamarádi, většina pneumatického nářadí je dělaná zhruba na šest barů. Když do něj pustíte, co zrovna je v nádobě, nejenže si zkazíte nástřik nebo přetáhnete šroub, ale nářadí to odnese. Tyhle regulátory jsou super v tom, že z obyčejného ležatého kompresoru udělají parádní rozdělovač — jednu hadici k ofukovačce, druhou k utahováku a máte vystaráno. Jen si před nákupem poctivě změřte díru ve vzdušníku, ať víte, jestli objednat třiosminku, nebo půlcolku. Je to jediné, čím se ty dva kusy liší.

• Odkalovací ventil na vzdušník
• Regulátory tlaku vzduchu a multiplikátory

Časté dotazy k regulátorům tlaku

Jak poznám, jestli potřebuji 3/8", nebo 1/2"?

Podle vývodu na vzdušníku. Vyšroubujte to, co v něm je teď, a změřte vnější průměr závitu. Jiný rozdíl mezi RTV-38 a RTV-12 není — mají stejné rychlospojky, stejný manometr i stejný maximální vstupní tlak.

Na jaký tlak mám nářadí nastavit?

Podle toho, co udává výrobce nářadí — u běžného pneumatického nářadí to bývá kolem šesti barů. Nastavujte za chodu a s připojeným nářadím: tlak bez odběru a tlak při práci se liší a rozhoduje ten při práci.

Můžu mít zapojené dvě hadice najednou?

Ano, právě proto má regulátor dvě rychlospojky. Obě jdou ze stejného regulovaného výstupu, takže mají stejný tlak — nenastavíte si na každé jiný. Když potřebujete dva různé tlaky, potřebujete dva regulátory.

Dá se použít i na jiný kompresor než ABAC?

Ano. Rozhoduje závit na vzdušníku, ne značka stroje — závity G 3/8" a G 1/2" jsou standardní. Změřte vývod a vyberte podle něj.

Z rychlospojek odkapává voda. Je vadný regulátor?

Nejspíš ne. Regulátor jen propouští vzduch, který k němu přichází z nádoby — a v té se sráží kondenzát. Řešení je pravidelně vypouštět nádobu odkalovacím ventilem, případně zařadit filtraci za kompresor.

Je to totéž co regulátor do potrubí?

Není. Tenhle se šroubuje přímo do vzdušníku a všechno má pohromadě. Regulátory pro potrubní rozvody, úpravné jednotky s filtrem a odlučovačem i přesná provedení jsou v samostatné kategorii, na kterou odkazujeme výš.

Uvedené údaje odpovídají parametrům u produktů v našem katalogu. Maximální vstupní tlak je mez regulátoru, ne tlak, který kompresor dodá.
