Šroubový kompresor ATMOS SEC 220 příkon 22 kW, výkon 3,8 m³/min, 8 bar, bez nádoby, LOGIK 26-S, 7letá záruka
Kód: SEC220Detailní popis produktu

Šroubový kompresor ATMOS SEC 220
ATMOS SEC 220 je 22 kW pomaloběžný průmyslový kompresor s šroubovým blokem ATMOS AB 240. Motor 2969 ot/min, účinnost 92,7 % (IE3). Výtlak 3,8 m³/min při 8 bar (10 bar → 3,1 m³/min). Pro vícesměnný průmyslový provoz.
Pomaloběžná konstrukce znamená menší opotřebení a delší životnost bloku i ložisek. Kombinace velkého bloku AB 240 a klidných otáček dává vyšší výkonovou rezervu při menším tepelném zatížení. Rozměry 1120×870×1350 mm, hmotnost 540 kg.
Konfigurace SEC 220
Z čeho se konkrétně tato varianta skládá:

✓ Šroubový kompresor
Šroubový blok Atmos AB 240 — bohatá výkonová rezerva.

— Frekvenční měnič
Pevně-otáčkový režim (přímý pohon)

— Externí vzdušník
Připojení do existující tlakové sítě (vzdušník 270/500/900 l samostatně)

— Externí sušič
Kondenzační sušič jako externí jednotka (volitelně)
Hlavní vlastnosti
Šroubový blok ATMOS

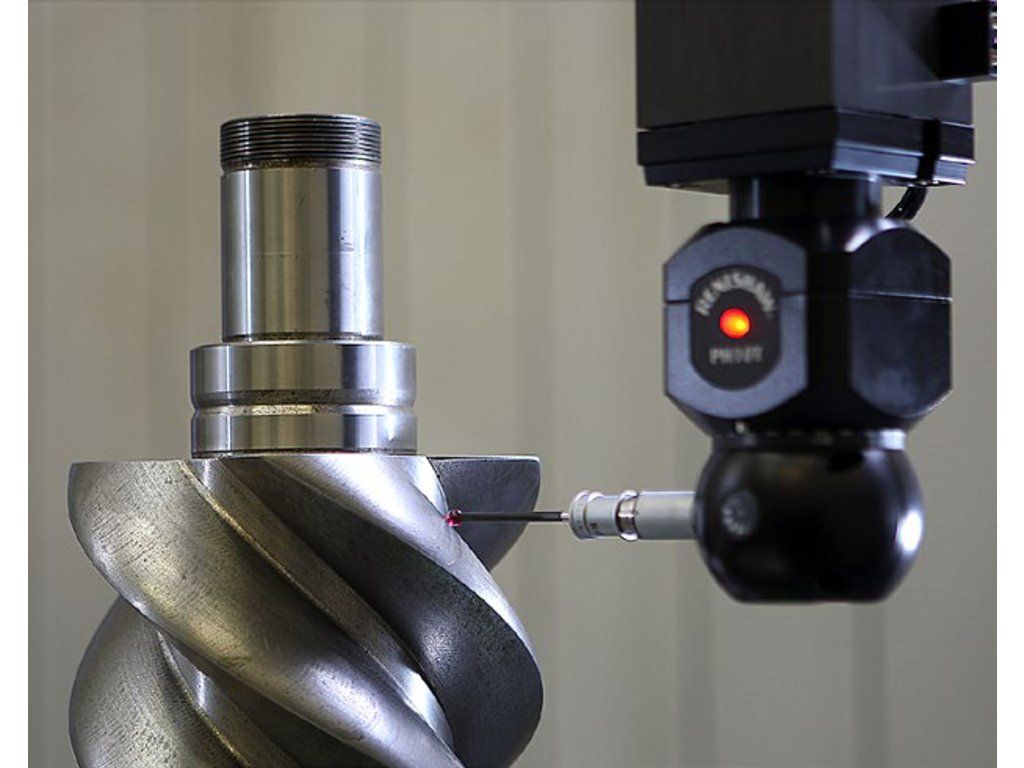

Velký blok s bohatou výkonovou rezervou, vlastní výroba v Chrástu, 3D kontrola rozměrů.
IE3 motor (vysoká účinnost)
Motor třídy IE3 s vyšší účinností než standardní IE2 — nižší provozní náklady.
Karoserie 72 dB(A)
Protihluková ocelová karoserie, naddimenzovaný chladič v horní části.
LOGIK 26-S řízení
Mikroprocesorové řízení, ATMOS Care monitoring, RS-485 (Modbus).
22 kW · 3.8 m³/min
Pracovní tlak 8/10 bar (volitelně při výrobě). Jmenovité napětí 400 V / 50 Hz.
7letá NEOMEZENÁ záruka
Jedinečná v ČR — bez ohledu na motohodiny. Český výrobek ATMOS Chrást od 1899.

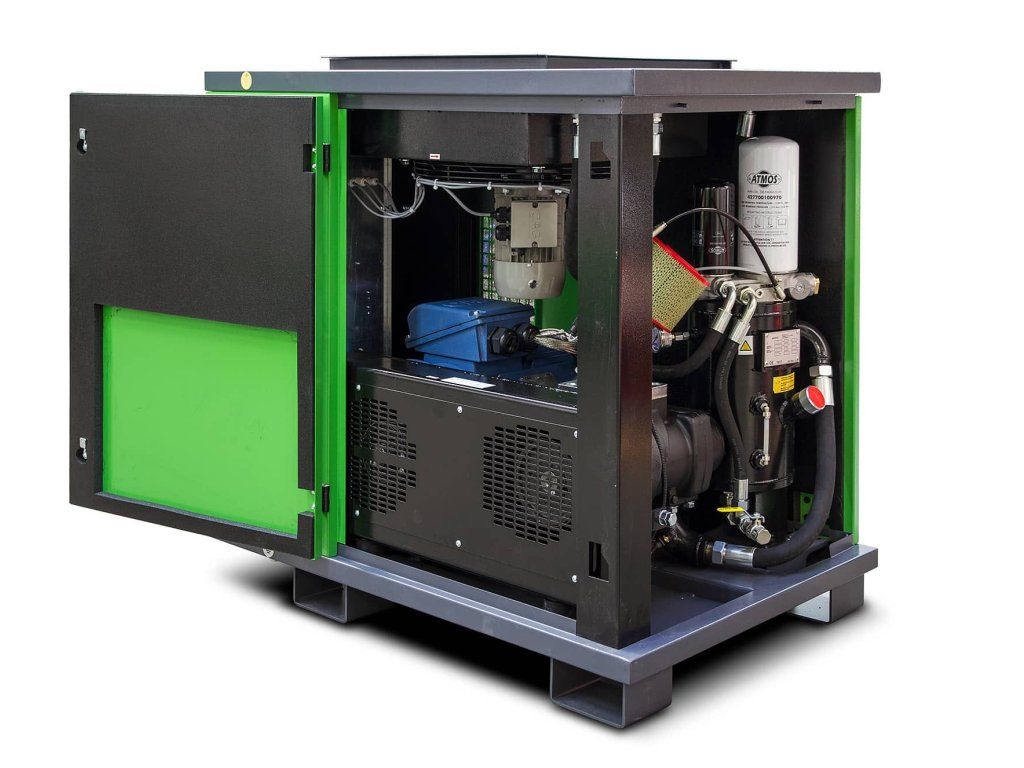

Konstrukce a vlastnosti SEC 220
Šroubový blok ATMOS AB 240 je naddimenzovaný pro 22 kW provoz — má rezervu, neběží na maximum. Motor 22 kW s účinností 92,7 % (IE3 třída). Pomaloběžný režim 2969 ot/min snižuje vibrace, akustické zatížení i opotřebení. Olejová náplň 30 l (oproti 11 l u rychloběžných bloků) — delší interval výměny.

Provedení a hlučnost — 72 dB(A)
Provedení Komfort — protihluková ocelová karoserie, hlučnost 72 dB(A). Třída krytí motoru IP 23. Naddimenzovaný chladič v horní části karoserie pro spolehlivý provoz i v teplých halách.
Technická data SEC 220
ZÁKLADNÍ DATA — SEC 220 | |
|---|---|
| Jmenovitý výkon motoru | 22 kW (IE3 účinnost) |
| Pracovní tlak (varianty) | 8 / 10 bar |
| Jmenovitá dodávka vzduchu | 3.8 / 3.1 m³/min |
| Jmenovité napětí | 400 V / 50 Hz |
| Otáčky motoru | 2969 min⁻¹ |
| Účinnost motoru | 92.7 % (IE3) |
| Třída krytí motoru | IP 23 |
| Hlučnost (ISO 2151) | 72 dB(A) |
| Objem olejové náplně | 30 l |
| Výstup stlačeného vzduchu | G 1" |
| Jištění | 50 A |
| Teplota pracovního prostředí | +5 ÷ +40 °C |
| Hmotnost | 540 kg |
| Rozměry (D × Š × V) | 1120×870×1350 mm |
PROVEDENÍ SEC 220 | |
| Karoserie | Protihluková ocelová (Komfort) |
| Šroubový blok | Atmos AB 240 (vlastní výroba ATMOS, 3D měření) |
| Frekvenční měnič | Není (pevně-otáčkový režim) |
| Řídicí jednotka | LOGIK 26-S (mikroprocesorová) + RS-485 |
| ATMOS Care | Integrovaný monitoring servisních intervalů |
| Záruka | 7 let NEOMEZENÁ — bez ohledu na motohodiny |
| Výrobce | ATMOS Chrást, ČR (od 1899) |

Komu se hodí SEC 220
SEC 220 kupují střední průmyslové provozy s nepřetržitým provozem (vícesměnným) a požadavkem na dlouhou životnost stroje. Typický zákazník: strojírny 25–40 osob s nepřetržitým provozem, automotive dodavatelé, dřevoobráběcí provozy s CNC linkami.

Typické aplikace
- Strojírny 25–40 osob s vícesměnným provozem
- Automotive dodavatelé (montážní operace s pneumatikou)
- Dřevoobráběcí provozy s 5 a více CNC linkami
- Plastikářské vstřikolisy s pneumatickou logikou
- Tiskárny s archovými stroji a pneumatickými separátory
- Zpracovatelské provozy se stálou hladinou spotřeby (≥ 80 %)

7letá NEOMEZENÁ záruka — jedinečná v ČR
"My prostě našim strojům věříme! Nejlepším způsobem, jak vyjádřit důvěru ve kvalitu našich strojů, je poskytnout SEDMILETOU NEOMEZENOU ZÁRUKU."
- Žádné paušální platby
- Žádné servisní smlouvy
- 7 let bez starostí
- 7 let jistoty provozu
- Správa online přes aplikaci ATMOS Plus

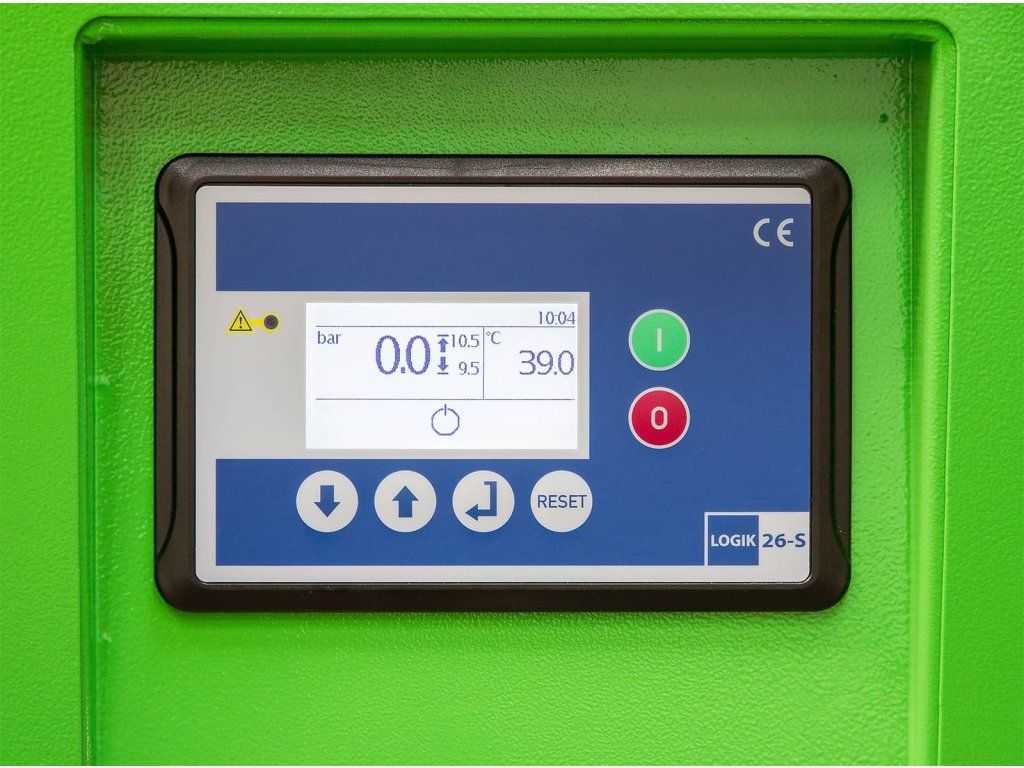

Řízení stroje — LOGIK 26-S

LOGIK 26-S ovládá provoz. Velký objem oleje (30 l) → interval výměny každých 6000 motohodin (oproti 4000 h u menších bloků). ATMOS Care upozorňuje na výměnu olejového filtru, vzduchového filtru a separátoru oleje.
- Sledování provozních hodin
- Master/Slave režim pro 2 kompresory jako 1 zdroj
- Protokoly aktivit a poruch (50 dnů historie)
- Přenos dat prostřednictvím sběrnice RS-485 (Modbus)
- ATMOS Care — automatické hlášení servisních intervalů
Příslušenství — opce: Nadřazený řídicí systém ARCHON

Pro kompresorové stanice s 3, 5 nebo 9 kompresory je k dispozici nadřazený řídicí systém ARCHON. Na celkovou efektivitu kompresorové stanice s více kompresory má zcela zásadní vliv způsob jejich řízení.
- Až 10 denních programů — různé režimy provozu pro pracovní dny / víkendy / svátky
- 3 způsoby řízení: dle motohodin (rovnoměrné opotřebení), dle pevných priorit (záložní stroje), na nejvyšší účinnost (úspora energie)
- Dotykový SIEMENS SIMATIC panel s přehledným zobrazením stavu všech kompresorů
- Komunikace s LOGIK 26-S přes Ethernet / RS-485 pro vzdálenou správu
ARCHON je volitelné příslušenství — pro nezávazný kalkulační návrh kompresorové stanice nás kontaktujte.
Související modely a alternativy
Pokud SEC SEC220 přesně neodpovídá vašemu provozu, podívejte se na následující alternativy:
SEC 220 (22 kW)
Menší stroj pro menší dílnu
SEC 221 Vario
Vario regulace — úspora 20–30 % energie
SEC 300 (22 kW)
Vyšší výkon pro větší provoz
Často kladené otázky
- Jaký je rozdíl mezi SEC 300 a SEC 302?
- SEC 302 má při stejném motoru 30 kW vyšší výtlak (5,2 vs 4,5 m³/min při 8 bar) díky novému šroubovému bloku Atmos A 150 (vs B 100 u SEC 300). Také má výrazně nižší hlučnost — 65 dB(A) vs 75 dB(A). SEC 302 je premium verze 30 kW.
- Co znamená Vario v názvu modelu?
- Vario označuje kompresor s frekvenčním měničem Danfoss VLT, který plynule reguluje otáčky šroubového bloku dle aktuální spotřeby. Eliminuje chod naprázdno a šetří 20–30 % elektrické energie oproti pevně-otáčkovému stroji. Vario verze jsou ideální pro provozy s nárazovou nebo proměnlivou spotřebou.
- Mohu volit jiný pracovní tlak než standardních 8 bar?
- Ano. SEC 220 je v provedení 8 nebo 10 bar. SEC 221 a všechny větší (SEC 300+, SEC 302+, SEC 372+) jsou k dispozici v variantách 8 / 10 / 13 bar. Při vyšším tlaku klesá výtlak v m³/min — viz tabulka technických parametrů.
- Mají SEC kompresory integrovaný vzdušník?
- Ne. Všechny modely SEC (150 až 372) jsou dodávány jako volně stojící průmyslové stroje. Tlaková nádoba (vzdušník) je externí příslušenství — vyrábí se ve variantách 270 / 500 / 900 / 1000 l. Doporučujeme dimenzovat vzdušník na 4–6× jmenovitý výtlak za minutu pro vyrovnání tlakových špiček.
- Jaký šroubový blok je v jednotlivých modelech?
- SEC 220 → Atmos AB 240 (pomaloběžný). SEC 221 a 300 + Vario → Atmos B 100 (rychloběžný, 4–6 tis. ot/min přes řemen). SEC 302 a 372 + Vario → Atmos A 150 (nový premium blok s vyšším výkonem a nižší hlučností).
- Co je ARCHON?
- ARCHON je nadřazený řídicí systém ATMOS pro koordinaci 3, 5 nebo 9 kompresorů jako jednoho zdroje stlačeného vzduchu. Nabízí 10 denních programů + 3 způsoby řízení (motohodiny / priority / nejvyšší účinnost). Včetně Ethernetu pro vzdálenou správu.
- Co umožňuje rekuperace tepla?
- Kompresor vytváří kompresní teplo, které normálně uchází chlazením do okolí. Rekuperační výměník ATMOS toto teplo zachycuje a předává do vodního okruhu (vytápění, ohřev TUV). Lze získat zpět až 72 % vstupní elektrické energie — návratnost investice typicky 1 rok.
Doplňkové parametry
| Kategorie: | Šroubové kompresory ATMOS SEC |
|---|---|
| Záruka: | 7 let |
| Typ kompresoru: | Šroubový kompresor |
| Provedení: | Šroubový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 3 800 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1" |
| Příkon motoru: | 22 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 72 dB(A) |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ne |
