Šroubový kompresor ATMOS SEC 221 příkon 22 kW, výkon 3,9 m³/min, 8 bar, bez nádoby, LOGIK 26-S, 7letá záruka
Kód: SEC221.svg?676e60b7){kind=small}
Detailní popis produktu
Šroubový kompresor ATMOS SEC 221
ATMOS SEC 221 je 22 kW průmyslový kompresor s rychloběžným blokem ATMOS B 100 a tlakovou volbou až 13 bar. Výtlak 3,9 m³/min při 8 bar (10 bar → 3,2 / 13 bar → 2,4 m³/min). IP 55, regulace sání ATMOS R1.
Rychloběžný blok B 100 přes Multi-V řemen je kompaktnější a lehčí než pomaloběžný AB 240 (545 vs 540 kg, srovnatelná hmotnost) a přidává tlakovou volbu 13 bar pro vysokotlaké aplikace. Hlučnost 72 dB(A). Rozměry 1300×920×1270 mm.
Konfigurace SEC 221
Z čeho se konkrétně tato varianta skládá:
Hlavní vlastnosti
Konstrukce a vlastnosti SEC 221
Šroubový blok ATMOS B 100 přes Multi-V řemen. Otáčky bloku 6293 ot/min při 8 bar (5375 při 10 bar, 4637 při 13 bar). Regulace sání ATMOS R1 — proporcionální, plynulá regulace mezi 0–100 % výkonu bez chodu naprázdno. Motor 22 kW IE3 (účinnost 90,6 %).
Provedení a hlučnost — 72 dB(A)
Provedení Komfort — protihluková ocelová karoserie, hlučnost 72 dB(A). Třída krytí motoru IP 55 (vyšší ochrana proti prachu a vodě než IP 23 u SEC 220).
Technická data SEC 221
ZÁKLADNÍ DATA — SEC 221 | |
| Jmenovitý výkon motoru | 22 kW (IE3 účinnost) |
| Pracovní tlak (varianty) | 8 / 10 / 13 bar |
| Jmenovitá dodávka vzduchu | 3.9 / 3.2 / 2.4 m³/min |
| Jmenovité napětí | 400 V / 50 Hz |
| Otáčky motoru | 2940 min⁻¹ |
| Účinnost motoru | 90.6 % (IE3) |
| Třída krytí motoru | IP 55 |
| Hlučnost (ISO 2151) | 72 dB(A) |
| Objem olejové náplně | 11 l |
| Výstup stlačeného vzduchu | G 1" |
| Jištění | 63 A |
| Teplota pracovního prostředí | +5 ÷ +40 °C |
| Hmotnost | 545 kg |
| Rozměry (D × Š × V) | 1300×920×1270 mm |
PROVEDENÍ SEC 221 | |
| Karoserie | Protihluková ocelová (Komfort) |

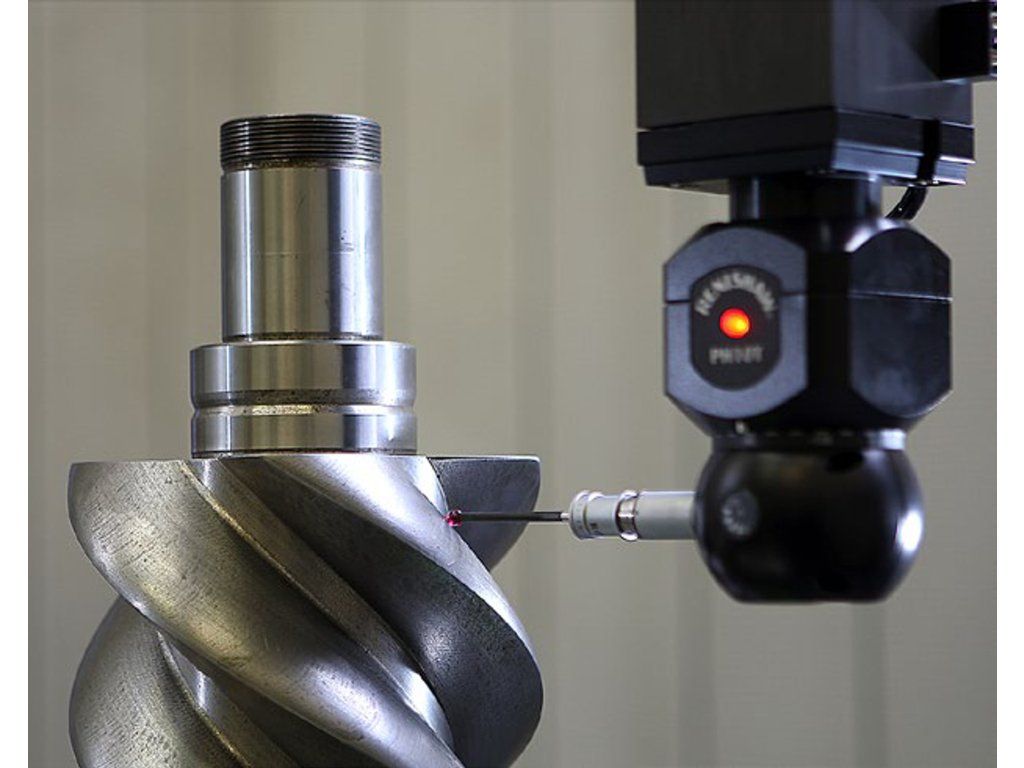

| Šroubový blok | Atmos B 100 (vlastní výroba ATMOS, 3D měření) |
| Frekvenční měnič | Není (pevně-otáčkový režim) |
| Řídicí jednotka | LOGIK 26-S (mikroprocesorová) + RS-485 |
| ATMOS Care | Integrovaný monitoring servisních intervalů |
| Záruka | 7 let NEOMEZENÁ — bez ohledu na motohodiny |
| Výrobce | ATMOS Chrást, ČR (od 1899) |

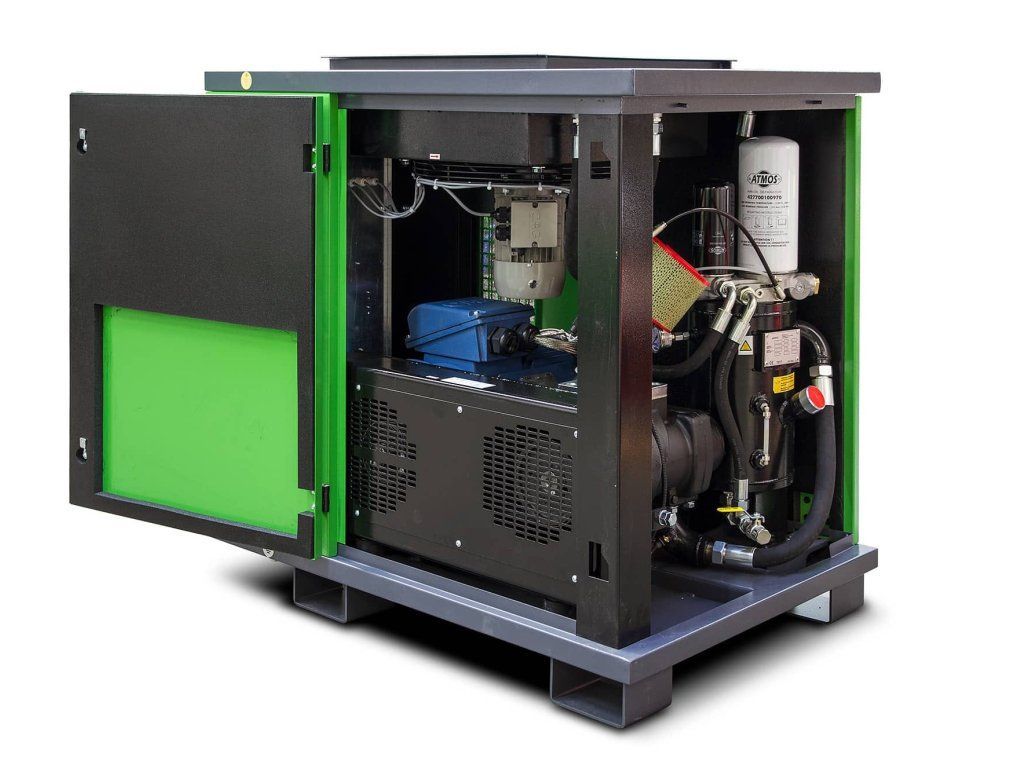

Ilustrační foto SEC 221
Komu se hodí SEC 221
SEC 221 kupují průmyslové provozy s tlakovou volbou 13 bar nebo s vyšším požadavkem na třídu krytí (prašné prostředí, vlhko). Typický zákazník: kovárny, sklárny, výrobny tlakových armatur, provozy s pneumatickým vystřelováním nebo tvarováním.
Typické aplikace
- Kovárny — pneumatické buchary a tlakové výrobky
- Sklářské provozy — vysokotlaké foukání skla
- Výrobní linky s pneumatickou logikou v prašném prostředí
- Tlakové testovny (pneumatické zkoušení, 13 bar)
- Lakovny s vysokotlakými stříkacími pistolemi
- Stavební a betonárské provozy s pneumatickými kladivy
7letá NEOMEZENÁ záruka — jedinečná v ČR
"My prostě našim strojům věříme! Nejlepším způsobem, jak vyjádřit důvěru ve kvalitu našich strojů, je poskytnout SEDMILETOU NEOMEZENOU ZÁRUKU."
- Žádné paušální platby
- Žádné servisní smlouvy
- 7 let bez starostí
- 7 let jistoty provozu
- Správa online přes aplikaci ATMOS Plus
Volitelná výbava — vestavěná rekuperace tepla
Pro SEC 221 je k dispozici vestavěná rekuperace tepla jako volitelné příslušenství. Rekuperační výměník zachycuje teplo, které kompresor produkuje při stlačování vzduchu, a předává ho do vodního okruhu (vytápění, ohřev TUV).
- Zpětně využije až 72 % vstupní elektrické energie
- Vestavěné řešení — integrované přímo v karoserii
- Návratnost investice typicky do 1 roku provozu
- Příplatek 57 375 Kč bez DPH (69 424 Kč s DPH)
Cena dle aktuálního ceníku ATMOS platného od 1. 12. 2025. Pro nezávazný kalkulační návrh nás kontaktujte.

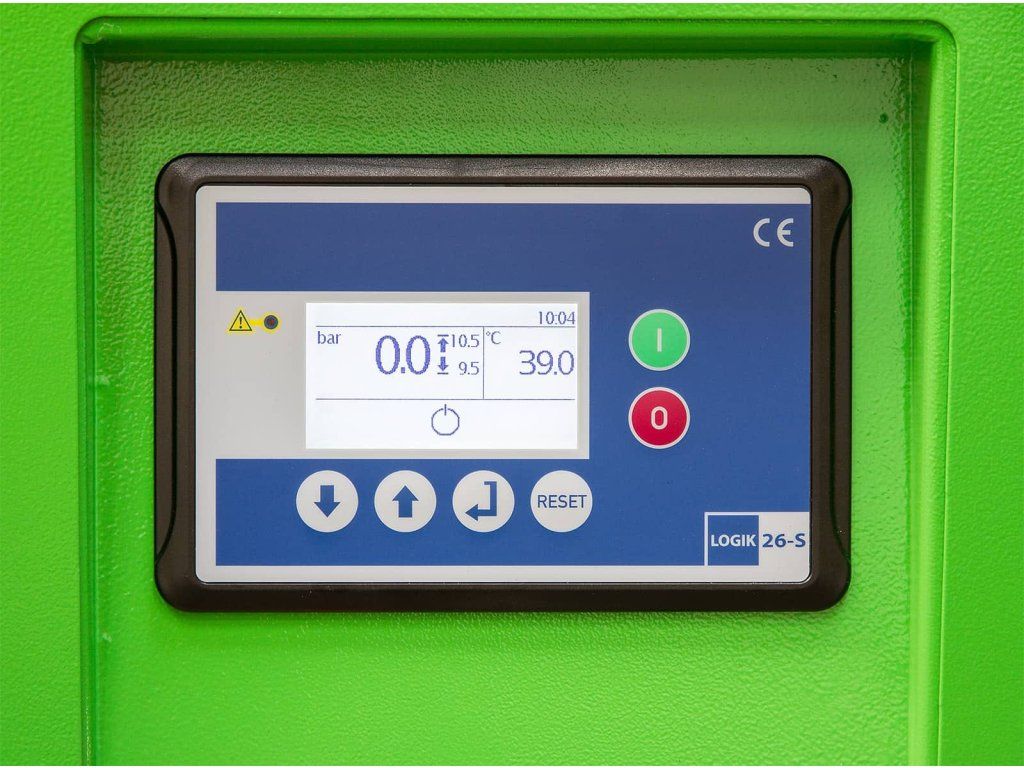

Řízení stroje — LOGIK 26-S
LOGIK 26-S řídí kompresor s proporcionální regulací sání R1. Plynulá modulace výkonu mezi 0–100 % dle aktuálního odběru — ekonomický provoz i při nárazové spotřebě. ATMOS Care monitoring intervalů. RS-485 (Modbus) pro vzdálenou komunikaci.
- Sledování provozních hodin
- Master/Slave režim pro 2 kompresory jako 1 zdroj
- Protokoly aktivit a poruch (50 dnů historie)
- Přenos dat prostřednictvím sběrnice RS-485 (Modbus)
- ATMOS Care — automatické hlášení servisních intervalů
Příslušenství — opce: Nadřazený řídicí systém ARCHON
Pro kompresorové stanice s 3, 5 nebo 9 kompresory je k dispozici nadřazený řídicí systém ARCHON. Na celkovou efektivitu kompresorové stanice s více kompresory má zcela zásadní vliv způsob jejich řízení.
- Až 10 denních programů — různé režimy provozu pro pracovní dny / víkendy / svátky
- 3 způsoby řízení: dle motohodin (rovnoměrné opotřebení), dle pevných priorit (záložní stroje), na nejvyšší účinnost (úspora energie)
- Dotykový SIEMENS SIMATIC panel s přehledným zobrazením stavu všech kompresorů
- Komunikace s LOGIK 26-S přes Ethernet / RS-485 pro vzdálenou správu
ARCHON je volitelné příslušenství — pro nezávazný kalkulační návrh kompresorové stanice nás kontaktujte.
Související modely a alternativy
Pokud SEC SEC221 přesně neodpovídá vašemu provozu, podívejte se na následující alternativy:
Často kladené otázky
- Jaký je rozdíl mezi SEC 300 a SEC 302?
- SEC 302 má při stejném motoru 30 kW vyšší výtlak (5,2 vs 4,5 m³/min při 8 bar) díky novému šroubovému bloku Atmos A 150 (vs B 100 u SEC 300). Také má výrazně nižší hlučnost — 65 dB(A) vs 75 dB(A). SEC 302 je premium verze 30 kW.
- Co znamená Vario v názvu modelu?
- Vario označuje kompresor s frekvenčním měničem Danfoss VLT, který plynule reguluje otáčky šroubového bloku dle aktuální spotřeby. Eliminuje chod naprázdno a šetří 20–30 % elektrické energie oproti pevně-otáčkovému stroji. Vario verze jsou ideální pro provozy s nárazovou nebo proměnlivou spotřebou.
- Mohu volit jiný pracovní tlak než standardních 8 bar?
- Ano. SEC 220 je v provedení 8 nebo 10 bar. SEC 221 a všechny větší (SEC 300+, SEC 302+, SEC 372+) jsou k dispozici v variantách 8 / 10 / 13 bar. Při vyšším tlaku klesá výtlak v m³/min — viz tabulka technických parametrů.
- Mají SEC kompresory integrovaný vzdušník?
- Ne. Všechny modely SEC (150 až 372) jsou dodávány jako volně stojící průmyslové stroje. Tlaková nádoba (vzdušník) je externí příslušenství — vyrábí se ve variantách 270 / 500 / 900 / 1000 l. Doporučujeme dimenzovat vzdušník na 4–6× jmenovitý výtlak za minutu pro vyrovnání tlakových špiček.
- Jaký šroubový blok je v jednotlivých modelech?
- SEC 220 → Atmos AB 240 (pomaloběžný). SEC 221 a 300 + Vario → Atmos B 100 (rychloběžný, 4–6 tis. ot/min přes řemen). SEC 302 a 372 + Vario → Atmos A 150 (nový premium blok s vyšším výkonem a nižší hlučností).
- Co je ARCHON?
- ARCHON je nadřazený řídicí systém ATMOS pro koordinaci 3, 5 nebo 9 kompresorů jako jednoho zdroje stlačeného vzduchu. Nabízí 10 denních programů + 3 způsoby řízení (motohodiny / priority / nejvyšší účinnost). Včetně Ethernetu pro vzdálenou správu.
- Co umožňuje rekuperace tepla?
- Kompresor vytváří kompresní teplo, které normálně uchází chlazením do okolí. Rekuperační výměník ATMOS toto teplo zachycuje a předává do vodního okruhu (vytápění, ohřev TUV). Lze získat zpět až 72 % vstupní elektrické energie — návratnost investice typicky 1 rok.
Doplňkové parametry
| Kategorie: | Šroubové kompresory ATMOS SEC |
|---|---|
| Záruka: | 7 let |
| Provedení: | Šroubový kompresor |
| Tlak: | 13 bar |
| Výtlak: | 3 900 l/min |
| Objem tlakové nádoby: | bez nádoby |
| Připojení: | 1" |
| Příkon motoru: | 22 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 72 dB(A) |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ne |
