Šroubový kompresor ATMOS ST 55 FD příkon 55 kW, výkon 8,8 m³/min, 7,5 bar, FD sušič integrovaný, LOGIK 26-S, 7letá záruka
Kód: ST55FD.svg?676e60b7){kind=small}
Detailní popis produktu

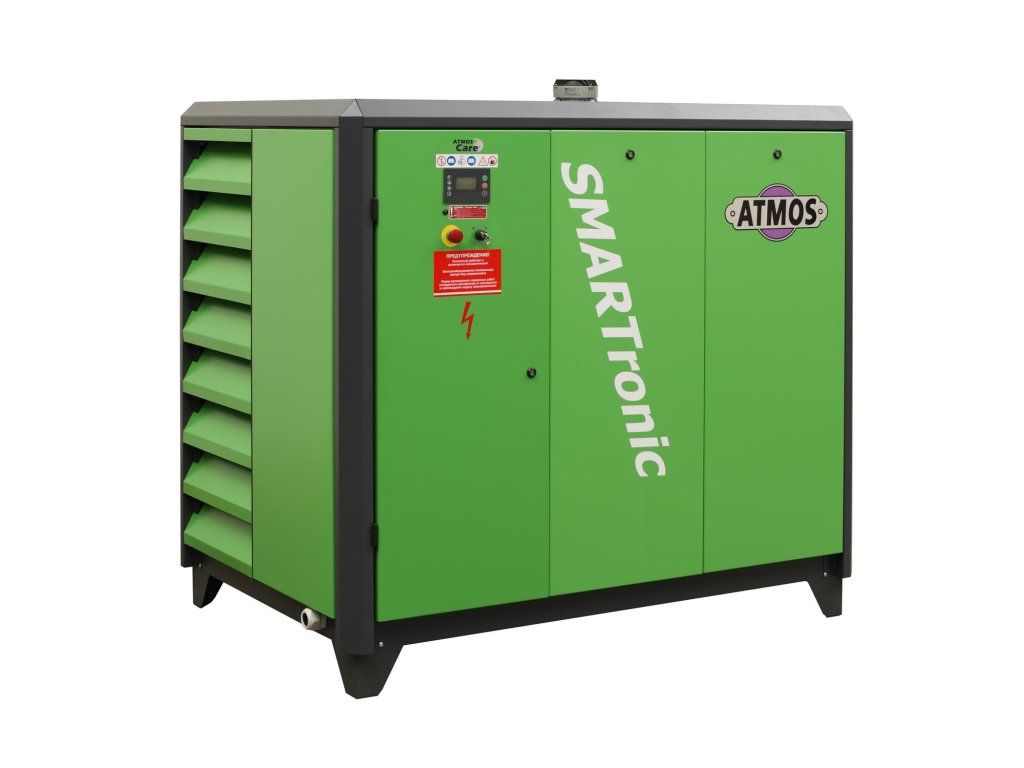

Šroubový kompresor ATMOS ST 55 FD
ATMOS SmartTronic ST 55 FD je 55 kW kompresor s integrovaným sušičem. Výtlak 8,8 m³/min při 7,5 bar + suchý vzduch (rosný bod +5 °C ÷ -20 °C) přímo z výstupu. Hmotnost 1210 kg.
FD verze přidává integrovaný Fúzní sušič + filtraci + cyklonový separátor ve standardu. Pro velké stabilně-zatížené provozy s nárokem na kvalitu vzduchu. Bez Vario regulace — pro provozy s konstantní spotřebou kde Vario nepřináší benefit.
Konfigurace ST 55 FD
Z čeho se konkrétně tato varianta skládá:
Hlavní vlastnosti

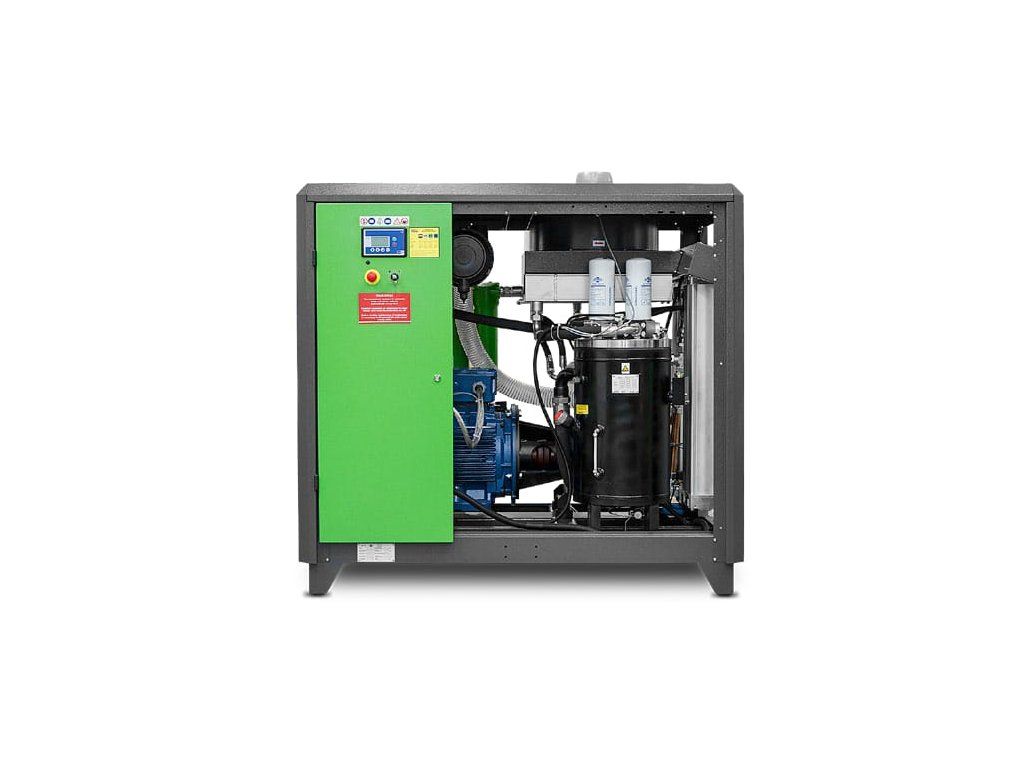

Konstrukce a šroubový blok ST 55 FD
Blok A150 + IE3 motor 55 kW + integrovaný Fúzní sušič. Sušič využívá odpadní kompresní teplo. Filtr stlačeného vzduchu a cyklonový separátor ve standardu. MANN+HUMMEL filtrace ISO 8573 pro dlouhou životnost.
Fúzní sušič FD — integrovaný v karoserii
Nejúspornější způsob sušení schopný dosáhnout záporných hodnot tlakového rosného bodu. Sušič je integrován do kompresoru, vybaven filtrací stlačeného vzduchu a využívá odpadní teplo a technologický vzduch. Provoz plně automatizován, řízen vlhkostí měřenou na výstupu. Požadovaný tlakový rosný bod lze v rozmezí +5 °C až −20 °C nastavit na kontroleru kompresoru.
Filtrace stlačeného vzduchu — standardně v FD
Ve strojích s fúzním sušením jsou ve standardu instalovány filtr stlačeného vzduchu a cyklonový separátor. Filtrace zajišťuje vysokou kvalitu vzduchu na výstupu pro nejnáročnější průmyslové aplikace — potravinářství, lékařskou techniku, jemnou pneumatiku, lakovny. Cyklonový separátor odlučuje vlhkost a olej, filtr stlačeného vzduchu splňuje třídu čistoty dle ISO 8573. MANN+HUMMEL filtrační vložky pro dlouhou životnost.
Technická data ST 55 FD
ZÁKLADNÍ DATA | |
| Jmenovitý výkon motoru | 55 kW (IE3, účinnost 94 %) |
| Pracovní tlak (varianty) | 7.5 / 8.5 / 10 / 13 bar |
| Výtlak (FAD při 7,5 / 8,5 / 10 / 13 bar) | 8.8 / 8.3 / 7.8 / 7.4 m³/min |
| Jmenovité napětí | 400 V / 50 Hz |
| Třída krytí motoru | IP 55 / ISO F |
| Hlučnost | 71 dB(A) |
| Výstup stlačeného vzduchu | G 1 1/4" |
| Teplota pracovního prostředí | +5 ÷ +40 °C |
| Hmotnost | 1210 kg (s Fúzním sušičem) |
| Rozměry (D × Š × V) | 1876×1288×1761 mm |
PROVEDENÍ | |
| Šroubový blok | A 150 V. generace (N-profil rotorů, City University) |
| Pohon | Multi-V řemen (přes převodovku) |
| Frekvenční měnič | Není (pevně-otáčkový režim) |
| Fúzní sušič | Integrovaný (rosný bod +5 ÷ -20 °C, vč. filtru + cyklon separátoru) |
| Řídicí jednotka | LOGIK 26-S (MODBUS/RTU, ATMOS Care) |
| Záruka | 7 let NEOMEZENÁ + volitelně ATMOS Plus 48 měsíců |
| Výrobce | ATMOS Chrást, ČR (tradice od 1899) |
Komu se hodí ST 55 FD
ST 55 FD je pro velké stabilně-zatížené provozy s nárokem na kvalitu vzduchu. Automotive lakovny, velké potravinářské závody, farmaceutika s konstantní spotřebou, centrální tlakové stanice průmyslových parků.
Typické aplikace
- Velké automotive lakovny (4–6 kabin centrálně)
- Velké potravinářské závody 24/7 (cukrovary, mlékárny)
- Farmaceutický průmysl — GMP suchý vzduch
- Velké tiskárny s heliogravurou (premium kvalita)
- Centrální stanice průmyslových parků
- Sklárny — vysokotlaké foukání a manipulace
7letá NEOMEZENÁ záruka ATMOS PLUS 48 měsíců
"My prostě našim strojům věříme."
- Žádné paušální platby, žádné servisní smlouvy
- ATMOS Plus prodlouží záruku až na 4 roky nad standard
- Originální díly a včasný odborný servis
- Vzdálená správa přes aplikaci ATMOS Plus
Volitelná výbava — Rekuperace tepla až 72 %
Pomocí rekuperačních výměníků ATMOS lze zpětně využít až 72 % elektrické energie spotřebované při výrobě stlačeného vzduchu. Energie se ve formě tepla získává rekuperací z olejového okruhu. Návratnost investice typicky pod 1 rok.
Rekuperační výměníky ATMOS jsou dodávány jako kompaktní externí jednotka pro propojení s olejovým okruhem kompresoru a vodním okruhem (vytápění, ohřev TUV).
Detaily konstrukce ST 55 FD
Řízení LOGIK 26-S + ATMOS Care
LOGIK 26-S ovládá chod kompresoru a kontrolu všech hlavních funkcí. Sleduje provozní hodiny, čas v zátěži, % zatížení, počet startů/hodinu. Menu kontroléru obsahuje protokol poruch, protokol údržby a funkci ATMOS Care — elektronickou ochranu před zaneseným separátorem. Vzdálená komunikace přes MODBUS/RTU. Až 3 denní rozvrhy pro každý den v týdnu. Master-Slave režim pro 2 kompresory.
Příslušenství — opce: Nadřazený systém ARCHON
Pro kompresorové stanice s 3, 5 nebo 9 kompresory nabízíme nadřazený řídicí systém ARCHON na bázi SIEMENS Simatic S7-1200. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost), 3 nezávislé tlakové rozvrhy. Komunikace přes Profinet nebo Modbus.
Související modely a alternativy
Pokud SmartTronic ST 55 FD přesně neodpovídá vašemu provozu, podívejte se na následující alternativy:
Často kladené otázky
- Co je rozdíl mezi ST 30, ST 30+ a ST 30 Vario+?
- ST 30+ je vyšší výkonová verze (vyšší výtlak při stejném 30 kW motoru). ST 30 Vario+ přidává frekvenční měnič Danfoss VLT — plynulá regulace výkonu, úspora 20–30 % energie u proměnlivé spotřeby. ST 30 (bez +) v aktuálním ceníku není.
- Co znamená FD ve verzi ST xx + FD?
- FD = Fúzní sušič (Fusion Dryer) integrovaný přímo do karoserie kompresoru. Adsorpční sušič využívající odpadní kompresní teplo pro regeneraci. Dosažitelný tlakový rosný bod +5 °C až -20 °C (s přídavným zařízením až -40 °C). Energetická úspora oproti samostatnému sušiči.
- Jaký je rozdíl mezi blokem A150 a SCA-14/SCA-20?
- A150 je blok 5. generace ATMOS s N-profilem rotorů (Londýn City University) — používá se v ST 30-55 kW. SCA-14-G-R a SCA-20-G-R jsou bloky pro vyšší výkony 75-110 kW (větší rotory, vyšší výtlak). Všechny tři bloky jsou olejem mazané s vysokou účinností.
- Mohu volit jiný pracovní tlak než 7,5 bar?
- Ano. SmartTronic je k dispozici v 4 tlakových variantách: 7,5 / 8,5 / 10 / 13 bar (volba při výrobě). Při vyšším tlaku klesá výtlak v m³/min. Pro vyšší tlaky 14-25 bar je nutné poptat — ATMOS dodává i speciální varianty.
- Jak funguje vzdálená správa ATMOS Plus?
- ATMOS Plus je cloudová aplikace pro vzdálené sledování kompresorů. Pomocí komunikační jednotky se kompresor připojí na internet (Profinet / Modbus). Sledujete tlak, motohodiny, teploty, servisní intervaly. Možnost vzdáleného nastavení tlaků a alarmů. Zahrnuto bezplatně k SmartTronic.
- Co je rekuperace 72 % a jak se hodí pro výrobu?
- Kompresor produkuje teplo (94 % vstupní elektrické energie) při stlačování vzduchu. Rekuperační výměník ATMOS zachycuje toto teplo z olejového okruhu a předává do vodního (vytápění, ohřev TUV). Až 72 % vstupní elektrické energie zpětně použitelné. Návratnost investice typicky do 1 roku.
- Co je ARCHON a kdy se hodí?
- ARCHON je nadřazený řídicí systém na bázi Siemens Simatic S7-1200 pro koordinaci 3, 5 nebo 9 kompresorů jako 1 zdroj. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost). Profinet / Modbus komunikace. Hodí se pro centrální kompresorové stanice s vícero stroji.
Doplňkové parametry
| Kategorie: | Šroubové kompresory ATMOS SMARTRONIC |
|---|---|
| Záruka: | 7 let |
| Provedení: | Šroubový kompresor |
| Tlak: | 13 bar |
| Výtlak: | 8 800 l/min |
| Objem tlakové nádoby: | bez nádoby |
| Připojení: | 1 1/4" |
| Příkon motoru: | 55 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 71 dB(A) |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ano |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ne |
