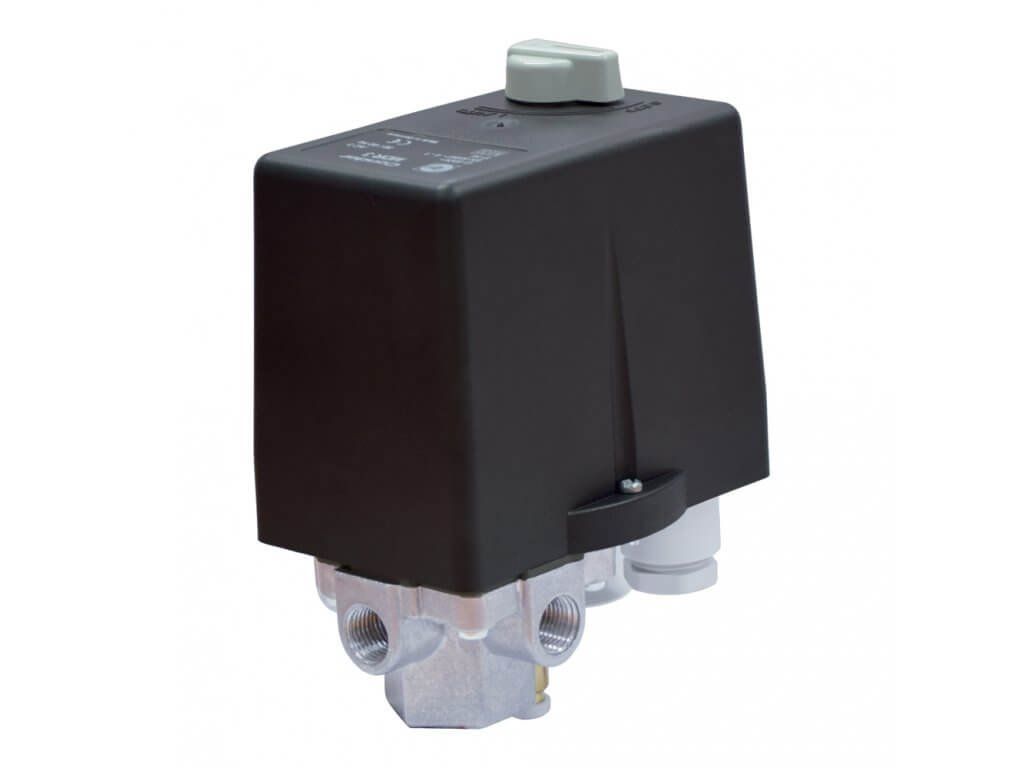

Tlakový spínač Condor MDR3/11X-10A pro pístové kompresory 400/50 V/Hz · 3 póly · relé 6,30–10,00 A · max. 11 bar · z výroby 8,0–10,0 bar
Kód: MDR3/11X-10A.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Střední ze tří relé v provedení s kostkou a v praxi nejžádanější. Rozsah 6,30 až 10,00 A pokrývá velkou část dílenských kompresorů na 400 V. Připojovací kostka s jedním vstupem a třemi výstupy nahradí chybějící vývody na vzdušníku.
Proč zrovna tohle relé
Rozsah 6,30 až 10,00 A leží přesně tam, kde je nejvíc třífázových dílenských strojů. Když jmenovitý proud motoru vyjde na hranici dvou rozsahů, berte vždycky ten vyšší.
Spínač sám je u všech tří relé totožný — liší se jen vložené tepelné relé. Vyměnit ho lze i dodatečně, ale objednat rovnou správné je levnější než řešit to potom.
Co je v krabici
- Spínací výkon 7,5 kW při 400 V podle normy EN 60947, izolační napětí 690 V.
- Krytí IP 54 — odolnost proti prachu a stříkající vodě ze všech stran.
- Mechanická životnost přes milion sepnutí, nejvýš 120 sepnutí za hodinu.
- Tepelné nadproudové relé ve výbavě, nastavuje se na jmenovitý proud motoru.
- Otočné tlačítko pro ruční zapnutí a vypnutí.
- Teplota vzduchu −5 až +80 °C.
- Připojení 3/8" + 3× 1/4" — jeden vstup a tři výstupy na jedné kostce.
- Z výroby nastaveno na 8,0–10,0 bar, šrouby pod krytem se dá změnit.

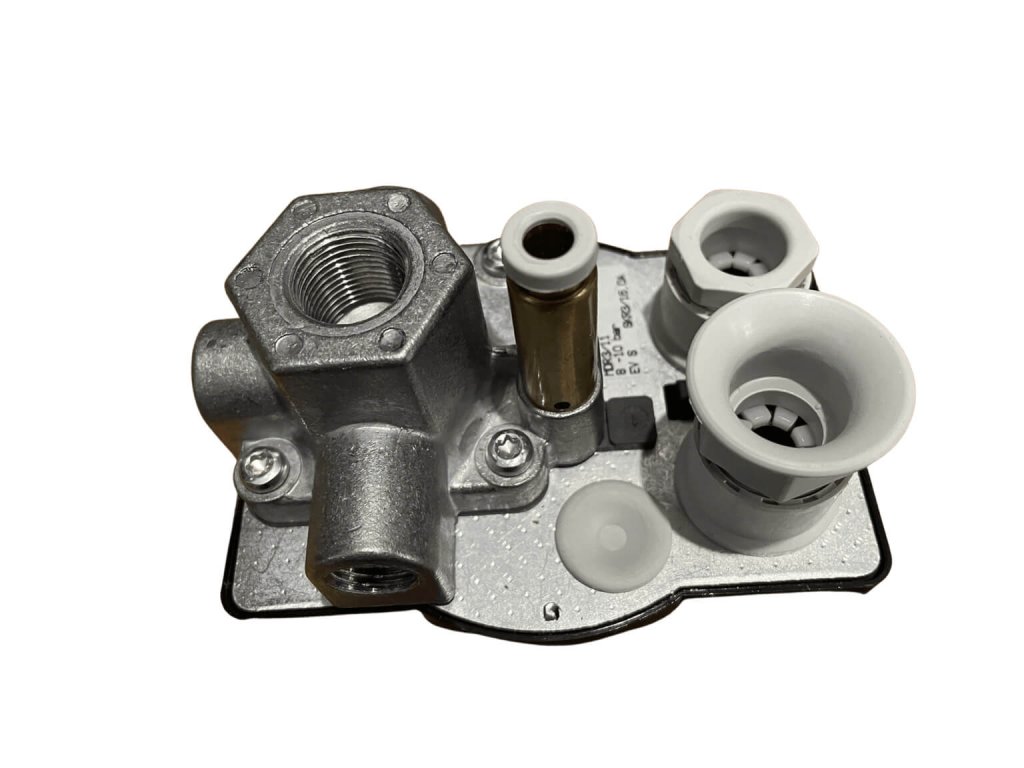

Připojení zblízka
Jeden vstup 3/8" a tři výstupy 1/4" na jedné hliníkové kostce — manometr, pojistný ventil a výstup vzduchu.
Čím se liší od sourozenců
Menší motory ohlídá MDR3/11X-6A, ty největší MDR3/11X-16A. Pokud váš kompresor jede nad 11 bar, potřebujete vysokotlaké provedení MDR3/16X-10A se stejným relé.
Ventilek radí
Relé nastavte na číslo ze štítku, ne na horní kraj rozsahu. Motor pak vypne včas, ne až začne smrdět.
Technické údaje odpovídají listu výrobce a katalogu dodavatele. Spínač musí připojit osoba s odpovídající elektrotechnickou kvalifikací. Tlak se nastavuje pod tlakem a při odpojeném přívodu elektřiny.
Doplňkové parametry
| Kategorie: | Tlakový spínač pro kompresor: presostaty Condor a NE-MA |
|---|---|
| Připojení: | 3/8" + 3 × 1/4" |
| Póly: | 3 |
| Spínací napětí: | 400/50 V/Hz |
| Skladem: | Externí sklad |
| Proud: | 10 A |
| Minimální tlak: | 4,0 bar |
| Maximální tlak: | 11 bar |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
Condor: Německá preciznost v řízení tlaku již od roku 1893
Značka Condor je ve světě kompresorů a čerpadel synonymem pro nekompromisní kvalitu, bezpečnost a technickou dokonalost. Jako vynálezce automatického tlakového spínače se tato německá rodinná firma s více než 130letou tradicí vypracovala na pozici světové jedničky v oboru.
Historie a inovace
Společnost založil v roce 1893 August Frede. Přestože firma začínala výrobou odstředivek a dojicích strojů, zásadní zlom přišel v roce 1935, kdy Condor získal první celosvětový patent na membránový automatický spínač pro čerpadla. Tento moment definoval směřování značky jako průkopníka v kontrole tlaku.
Proč zvolit komponenty Condor?
Tlakové spínače Condor (zejména legendární řady MDR) jsou dnes standardem, na který spoléhají renomovaní výrobci kompresorů po celém světě.
- Extrémní životnost: Produkty Condor procházejí náročnými testy (např. testy solným postřikem nebo vodním rázem), které potvrzují jejich mimořádnou odolnost.
- Bezpečnost a certifikace: Výroba probíhá v Německu podle nejpřísnějších norem. Condor disponuje certifikací ISO 9001 a mnoha mezinárodními schváleními, včetně verzí do výbušného prostředí (ATEX).
- Široké spektrum použití: Od malých jednofázových kompresorů (řady MDR-1, MDR-2) až po výkonné průmyslové stroje vyžadující nadproudovou ochranu motoru (MDR-3, MDR-5).
Legenda jménem MDR
Značka MDR je na trhu známá již více než 80 let. Tyto spínače vynikají svou robustní konstrukcí, vysokou přesností spínání a možností individuálního nastavení zapínacího i vypínacího tlaku. Díky integrovaným odlehčovacím ventilům navíc zajišťují lehký rozběh elektromotoru bez protitlaku.
Pokud hledáte pro svůj kompresor nebo rozvod vzduchu to nejlepší, co německé inženýrství nabízí, je Condor sázkou na jistotu, která se vám vrátí v podobě bezporuchového provozu po mnoho let.
