Uzavírací a spínací ventily FUTURA (ATEX do 16 bar)
.png)
Potřebujete bezpečně uzavírat a otevírat pneumatické obvody v potenciálně výbušném prostředí? Uzavírací a spínací ventily FUTURA představují dokonalý bezpečnostní prvek. Nabízejí ruční, pneumatické i elektrické ovládání a jsou plně certifikované dle směrnice ATEX II 2G2D.
- ✅ Dokonalá bezpečnost: Ventily slouží k okamžitému odvzdušnění a bezpečnému odpojení servisních okruhů nebo částí stroje od hlavního tlaku.
- ✅ Volitelné ovládání: Vyberte si jednoduchý mechanický uzavírací ventil (řada K), spínací ventil s elektrickou cívkou (řada MCL na 24 VDC nebo 230 VAC) či čistě pneumaticky ovládaný model (PCL).
- 🔹 Špičkový materiál Grivory®: Tělo z high-tech kompozitu zaručuje extrémní pevnost bez ohledu na okolní chemikálie. Nulové riziko vzniku koroze!
- ✔ Vysoký výkon: Určeno pro stlačený vzduch i neutrální plyny se vstupním tlakem až 16 bar a pracovní teplotou -10 °C až +50 °C.
Uzavírací ventily pro stlačený vzduch FUTURA (ruční ovládání) |
|||||||
 |
Objednací číslo |
Velikost | Závit " |
Tlak bar |
Průtok l/min |
Rozměry mm | |
| Výška | Šířka | ||||||
| K14-F | 1 | 1/4" | 0 - 16 | 2 000 | 88 | 52 | |
| K38-F | 1 | 3/8" | 0 - 16 | 2 000 | 88 | 52 | |
| K382-F | 2 | 3/8" | 0 - 16 | 4 500 | 127 | 63 | |
| F12-F | 2 | 1/2" | 0 - 16 | 4 500 | 127 | 63 | |
| F34-F | 4 | 3/4" | 0 - 16 | 16 000 | 145 | 85 | |
| F10-F | 4 | 1" | 0 - 16 | 16 000 | 145 | 85 | |
| Pro velikost 1 použijte úhelník W1F a spojku KP1F. Pro velikost 2 použijte úhelník W2F a spojku KP2F. Pro velikost 4 použijte úhelník W4F a spojku KP4F. | |||||||
Spínací ventily pro stlačený vzduch FUTURA – cívka 24 VDC |
|||||||||
 |
Objednací číslo |
Velikost | Závit " |
Tlak bar |
Průtok l/min |
Napětí | Krytí | Rozměry mm | |
| Výška | Šířka | ||||||||
| MCL14-F24VDC | 1 | 1/4" | 2,5 - 10 | 2 000 | 24V DC | IP 65 | 118 | 52 | |
| MCL38-F24VDC | 1 | 3/8" | 2,5 - 10 | 2 000 | 24V DC | IP 65 | 118 | 52 | |
| MCL382-F24VDC | 2 | 3/8" | 2,5 - 10 | 4 500 | 24V DC | IP 65 | 150 | 63 | |
| MCL12-F24VDC | 2 | 1/2" | 2,5 - 10 | 4 500 | 24V DC | IP 65 | 150 | 63 | |
| MCL34-F24VDC | 4 | 3/4" | 2,5 - 10 | 12 500 | 24V DC | IP 65 | 214 | 85 | |
| MCL10-F24VDC | 4 | 1" | 2,5 - 10 | 12 500 | 24V DC | IP 65 | 214 | 85 | |
| Pro velikost 1 použijte úhelník W1F a spojku KP1F. Pro velikost 2 použijte úhelník W2F a spojku KP2F. Pro velikost 4 použijte úhelník W4F a spojku KP4F. | |||||||||
Spínací ventily pro stlačený vzduch FUTURA – cívka 230 VAC |
|||||||||
|
Objednací číslo |
Velikost | Závit " |
Tlak bar |
Průtok l/min |
Napětí | Krytí | Rozměry mm | |
| Výška | Šířka | ||||||||
| MCL14-F230VAC | 1 | G 1/4" | 2,5 - 10 | 2 000 | 230V AC | IP 65 | 118 | 52 | |
| MCL38-F230VAC | 1 | G 3/8" | 2,5 - 10 | 2 000 | 230V AC | IP 65 | 118 | 52 | |
| MCL382-F230VAC | 2 | G 3/8" | 2,5 - 10 | 4 500 | 230V AC | IP 65 | 150 | 63 | |
| MCL12-F230VAC | 2 | G 1/2" | 2,5 - 10 | 4 500 | 230V AC | IP 65 | 150 | 63 | |
| MCL34-F230VAC | 4 | G 3/4" | 2,5 - 10 | 12 500 | 230V AC | IP 65 | 214 | 85 | |
| MCL10-F230VAC | 4 | G 1" | 2,5 - 10 | 12 500 | 230V AC | IP 65 | 214 | 85 | |
| Pro velikost 1 použijte úhelník W1F a spojku KP1F. Pro velikost 2 použijte úhelník W2F a spojku KP2F. Pro velikost 4 použijte úhelník W4F a spojku KP4F. | |||||||||
Spínací ventily pro stlačený vzduch FUTURA – pneumaticky ovládané |
|||||||
 |
Objednací číslo |
Velikost | Závit " |
Tlak bar |
Průtok l/min |
Rozměry mm | |
| Výška | Šířka | ||||||
| PCL14-F | 1 | 1/4" | 0 - 10 | 2 000 | 70 | 52 | |
| PCL38-F | 1 | 3/8" | 0 - 10 | 2 000 | 70 | 52 | |
| PCL382-F | 2 | 3/8" | 0 - 10 | 4 500 | 118 | 63 | |
| PCL12-F | 2 | 1/2" | 0 - 10 | 4 500 | 118 | 63 | |
| PCL34-F | 4 | 3/4" | 0 - 10 | 12 500 | 180 | 85 | |
| PCL10-F | 4 | 1" | 0 - 10 | 12 500 | 180 | 85 | |
| Pro velikost 1 použijte úhelník W1F a spojku KP1F. Pro velikost 2 použijte úhelník W2F a spojku KP2F. Pro velikost 4 použijte úhelník W4F a spojku KP4F. | |||||||
Řazení produktů
Výpis produktů
Uzavírací ventil v provedení 3/8" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota -10°C...
Uzavírací ventil v provedení 3/8" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota -10°C...
Spínací ventil pomocí 230 VAC v provedení 1" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 1/2" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 1/4" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/4" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/8" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/8" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 1" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventily - Elektrické 230V AC - Jednotky pro úpravu vzduchu FUTURA, Určeno pro stlačený vzduch a pro neutrální plynyProvedení ATEX II 2G2D, Pracovní teplota -10°C až...
Spínací ventil pomocí 230 VAC v provedení 1/4" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/4" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/8" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 230 VAC v provedení 3/8" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 24 VDC v provedení 1" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 24 VDC v provedení 1/2" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...

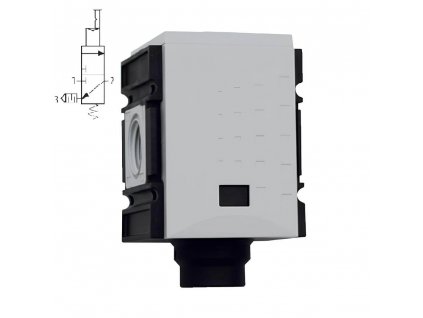

Spínací ventil pomocí 24 VDC v provedení 1/4" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 24 VDC v provedení 3/4" s průtokem až 12 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 24 VDC v provedení 3/8" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Spínací ventil pomocí 24 VDC v provedení 3/8" s průtokem až 4 500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní...
Uzavírací ventil v provedení 1" s průtokem až 16 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota -10°C...
Uzavírací ventil v provedení 1/2" s průtokem až 4500 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota...
Uzavírací ventil v provedení 1/4" s průtokem až 2 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota -10°C...

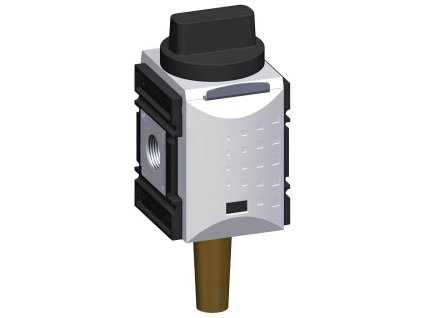

Uzavírací ventil v provedení 3/4" s průtokem až 16 000 l/min řady FUTURA do 16 bar. Určen pro stlačený vzduch a pro neutrální plyny splňující ATEX II 2G2D. Pracovní teplota...
