Spočítat spotřebu vzduchu znamená sečíst průtoky všech připojených spotřebičů vážené jejich reálným vytížením, převést výsledek na společný referenční stav ANR nebo FAD, přičíst úniky a doplnit provozní rezervu. Výsledná hodnota se udává v litrech za minutu nebo v metrech kubických za hodinu. Doporučuje se ji ověřit krátkodobým měřením průtoku přímo v provozu, protože katalogové údaje výrobců bývají optimistické.
Stručně:
- Při výpočtu spotřeby vzduchu je nutné převést naměřené objemy na jednotný referenční stav a zohlednit úniky a provozní rezervu.
- Výsledný průtok se udává v litrech za minutu nebo v metrech kubických za hodinu a je vhodné jej ověřit měřením přímo v provozu.
- Pro odhad spotřeby u jednotlivých zařízení se používá vzorec založený na počtu zdvihů, objemu na zdvih a tlaku s přihlédnutím k faktoru vytížení.
- Celková spotřeba se vypočítá jako součet průtoků všech spotřebičů s jejich vytížením a k tomu se přičítají úniky v rozvodech, které je vhodné změřit při odstaveném provozu.
- Kontinuální měření a monitoring v reálném čase pomáhají přesněji odhalit úniky a přizpůsobit dimenzování kompresorové stanice skutečným provozním podmínkám.
Obsah
- Základní vzorce a jednotky pro výpočet spotřeby vzduchu
- Výpočet spotřeby vzduchu pro pneumatický válec
- Jak sečíst spotřebu všech zařízení a započítat úniky
- Měření v praxi: průtokoměry, senzory a kontinuální monitoring
- Jak dimenzovat kompresor podle vypočtené spotřeby
- Krok za krokem: od výpočtu ke ověření měřením
- Zkušenost s monitoringem spotřeby vzduchu v praxi
- Jak vám může Kompresory-vzduchotechnika pomoct s výpočtem a dimenzováním
- Časté dotazy
Základní vzorce a jednotky pro výpočet spotřeby vzduchu
Než začnete sčítat spotřebiče, potřebujete zvládnout dvě věci: přepočet objemu na průtok a pochopení referenčních podmínek. Bez nich se čísla z různých zdrojů nedají srovnávat.
Objem, který spotřebič spotřebuje za jeden cyklus, se počítá jako plocha pístu (nebo membrány) vynásobená zdvihem. U pístového válce s průměrem pístu 40 mm a zdvihem 100 mm je plocha přibližně 12,57 cm², objem na zdvih tedy 125,7 cm³.
Tento objem pak přepočítáte na l/min vynásobením počtem cyklů za minutu. Deset cyklů za minutu při objemu 125,7 cm³ dá zhruba 1,26 l/min při provozním tlaku, ale bez korekce na tlak.
Právě tady vstupuje do hry normalizace:
- ANR (Atmosphère Normale de Référence) je referenční stav podle francouzské normy, běžně používaný evropskými výrobci kompresorů.
- FAD (Free Air Delivery) vyjadřuje průtok přepočtený na podmínky okolního vzduchu při sání, tedy skutečný výkon kompresoru „nasátý ze vzduchu“.
- Oba standardy řeší stejný problém: objem plynu se výrazně mění s tlakem a teplotou, takže bez převodu na jednotný základ nelze porovnávat spotřebu naměřenou při 6 barech se spotřebou při 8 barech.
- Metodika měření a zkoušek kompresorů podle ISO 1217 definuje, jak se FAD správně stanovuje v laboratorních i provozních podmínkách, a je referenčním standardem, ke kterému se vztahují štítkové hodnoty většiny průmyslových kompresorů.
Výpočet spotřeby vzduchu pro pneumatický válec
Pro jednotlivý pneumatický válec existuje jednoduchý a v technické praxi zavedený vzorec:
Q = Z · (qp + qz) · n · 0,1
- Z je počet zdvihů válce za minutu (frekvence cyklů).
- qp je objem vzduchu potřebný na pracovní zdvih (v litrech), qz je objem na zpětný zdvih.
- n představuje absolutní tlak v barech (přetlak plus atmosférický tlak).
- Konstanta 0,1 převádí výsledek do praktických jednotek l/min.
Modelový příklad: válec s pracovním zdvihem qp = 0,05 l a zpětným zdvihem qz = 0,04 l, frekvencí Z = 20 cyklů/min, při tlaku n = 7 bar absolutních. Výpočet: Q = 20 · (0,05 + 0,04) · 7 · 0,1 = 1,26 l/min. Na hodinový provoz to dá přibližně 0,0756 m³/h.
Zásadní rozdíl je mezi jednočinnými válci, které spotřebovávají vzduch jen na jednom zdvihu, a dvojčinnými, kde se počítá s oběma směry pohybu. Dvojčinný válec má tedy prakticky vždy vyšší spotřebu při stejné frekvenci cyklů.
Jak sečíst spotřebu všech zařízení a započítat úniky
Jeden válec spočítáte snadno. Problém nastává, když v provozu běží desítky spotřebičů najednou a každý má jiné vytížení.
Základní vzorec pro celkovou spotřebu vypadá takto: Σ(qi · di) + Q_leak, kde qi je jmenovitý průtok jednotlivého spotřebiče a di faktor vytížení (duty cycle) vyjádřený jako podíl času, kdy zařízení skutečně odebírá vzduch.
- Spotřebič běžící nepřetržitě má di = 1,0, zatímco pneumatický nástroj používaný jen pár minut za hodinu může mít di kolem 0,1 až 0,2.
- U spotřebičů, které nikdy neběží současně na plný výkon, použijte vážený průměr podle skutečného provozního cyklu.
- U spotřebičů, které mohou být zapnuté současně (typicky víc stanic na jedné lince), počítejte se součtem jejich maximálních odběrů v okamžiku souběhu.
- Únik (Q_leak) se do výpočtu započítává jako samostatná položka, protože netěsnosti v rozvodech spotřebovávají vzduch nepřetržitě, bez ohledu na to, zda výroba běží.
Odhad úniků „od stolu“ bývá nepřesný. Praxí ověřený postup je změřit spotřebu při odstaveném provozu, kdy jediný odběr představují právě netěsnosti.
Profesionální tip: Pokud nemáte k dispozici měřicí techniku, nechte kompresor běžet o víkendu, kdy je výroba odstavená, a sledujte, jak často se spíná. Každý start znamená, že se do systému přes únik ztrácí vzduch, který jste zaplatili.
Měření v praxi: průtokoměry, senzory a kontinuální monitoring
Výpočet na papíře je startovní bod, ne konečná hodnota. Reálný profil spotřeby se liší podle směny, sezóny i stavu rozvodů, a proto se v průmyslové praxi kombinuje výpočet s měřením.
K dispozici jsou v zásadě tři úrovně technologie:

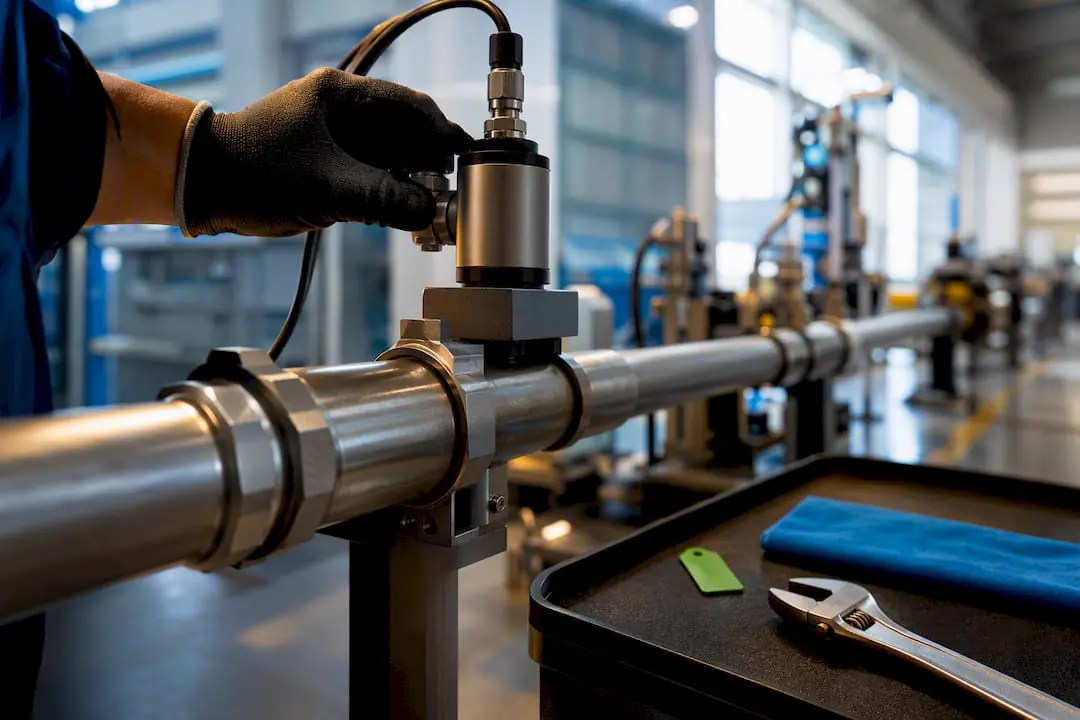

- Klasické průtokoměry instalované na hlavní větev nebo na jednotlivé úseky rozvodu, které dávají okamžitý přehled o odběru.
- Inteligentní senzory s komunikací IO‑Link, například řada MP‑F, které měří současně průtok, tlak, teplotu a vlhkost a předávají data do řídicího systému v reálném čase.
- Cloudové platformy pro sběr dat, které z naměřených hodnot generují grafy, reporty a alarmy při překročení limitů, takže anomálii odhalíte dřív, než se projeví na faktuře za energie.
Pro spolehlivý profil spotřeby se doporučuje měřit minimálně jeden týden provozu, aby se zachytily všechny provozní režimy, včetně víkendů a směnových špiček. Kratší měření snadno podhodnotí nebo nadhodnotí skutečnou spotřebu.
Kontinuální monitoring navíc umožňuje včasně odhalit rozvíjející se únik dřív, než naroste na desítky procent celkové spotřeby, a dává provoznímu inženýrovi statistiku vytížení, ze které lze plánovat případné rozšíření kompresorové stanice.
Jak dimenzovat kompresor podle vypočtené spotřeby
Vypočtená a naměřená hodnota spotřeby je vstupem, ne finálním číslem pro výběr kompresoru. Mezi výpočtem a nákupem stojí ještě rozhodnutí o rezervě a řízení.
- Cílový průtok kompresoru se stanovuje jako průměrná spotřeba navýšená o rezervu na špičkové odběry a případný budoucí růst výroby, obvykle o desítky procent nad průměr.
- Velikost vzdušníku (zásobníku) tlumí krátké špičky odběru a snižuje počet spínacích cyklů kompresoru, což prodlužuje jeho životnost.
- U provozů s proměnlivým odběrem se vyplatí zvážit řízení otáčkami nebo kombinaci menšího a většího kompresoru, aby stroj neběžel zbytečně na plný výkon při nízkém odběru.
Přehled produktové řady kompresorů pomáhá porovnat výkonové třídy podle vypočteného průtoku a zvolit stupeň rezervy odpovídající vašemu provozu.
Krok za krokem: od výpočtu ke ověření měřením
Celý postup má smysl rozdělit do pěti kroků, které na sebe navazují a dají se zopakovat v jakémkoli provozu.
- Sběr dat – vypište technické listy všech spotřebičů, jejich jmenovitý průtok a reálný počet cyklů za směnu.
- Výpočet Σ(qi · di) – u každého spotřebiče určíte faktor vytížení a vynásobíte jmenovitý průtok.
- Přidání úniků a rezervy – k součtu přičtete odhadnutý nebo naměřený únik a navýšíte hodnotu o bezpečnostní rezervu.
- Nasazení měření – instalujete průtokoměr nebo senzor a porovnáte naměřený profil s výpočtem po dobu alespoň týdne provozu.
- Úprava dimenzování – podle rozdílu mezi výpočtem a měřením upravíte velikost kompresoru, nebo naopak identifikujete úniky ke zpětné opravě.
Profesionální tip: Začněte hrubým odhadem podle jmenovitých hodnot, ale nikdy jím dimenzování nekončí. Krátké měření na klíčových větvích rozvodu odhalí rozdíly, které katalogová čísla nikdy nezachytí.
Zkušenost s monitoringem spotřeby vzduchu v praxi
Z desítek provozních auditů, se kterými se v Kompresory-vzduchotechnika setkáváme, vyplývá jedna opakující se věc: firmy počítají spotřebu na základě štítkových hodnot a pak se diví, proč kompresor běží třikrát déle, než by měl. Diagnostika a odstranění netěsností přitom může přinést významné úspory energie, stejně jako zavedení průběžného měření spotřeby díky lepšímu řízení kompresorové stanice. Odborný audit doporučuji tam, kde provoz nemá vlastní měřicí techniku nebo kde se výsledky DIY měření zásadně liší od výpočtu.
— Zdeněk
Jak vám může Kompresory-vzduchotechnika pomoct s výpočtem a dimenzováním
Výpočet na papíře je dobrý první krok, ale skutečnou jistotu dá jen kombinace měření a odborného posouzení stavu rozvodů. Nabízíme kombinaci měření, dodávky komponent a servisu na jednom místě, aby zákazník nemusel tyto služby řešit u více dodavatelů.
Zajišťujeme měření spotřeby přímo v provozu, návrh vhodné velikosti kompresoru na základě naměřených dat, dodávku jednotek úpravy stlačeného vzduchu do 18 bar a filtrace podle programu filtrace stlačeného vzduchu dle ISO 8573, montáž i následný servis. Pokud vaše aktuální výpočty nesedí s realitou spotřeby, nebo řešíte podezření na velké úniky, kontaktujte nás s poptávkou na měření nebo energetický audit. Rádi navrhneme řešení na míru konkrétnímu provoznímu profilu.
Časté dotazy
Jak spočítat spotřebu vzduchu pro celý provoz?
Sečtěte jmenovité průtoky všech spotřebičů vážené jejich faktorem vytížení, přidejte naměřený únik a bezpečnostní rezervu, výsledek převeďte na společný referenční stav ANR nebo FAD.
Jak z příkonu kompresoru vypočítat spotřebu vzduchu?
Příkon motoru přímo neurčuje průtok vzduchu, protože závisí na účinnosti a tlaku. Skutečný průtok (FAD) najdete na štítku kompresoru nebo ho ověříte měřením průtokoměrem za daných provozních podmínek.
Jak zjistit spotřebu vzduchu, pokud nemám technické listy?
Nejrychlejší cestou je krátkodobé měření pomocí přenosného průtokoměru nebo senzoru s technologií IO‑Link přímo na hlavní větvi rozvodu, ideálně po dobu alespoň jednoho týdne provozu.
Jaký je rozdíl mezi ANR a FAD při výpočtu spotřeby vzduchu?
ANR je referenční stav definující standardní podmínky tlaku, teploty a vlhkosti, zatímco FAD vyjadřuje skutečný výkon kompresoru přepočtený na tyto podmínky sání. Bez tohoto přepočtu nelze srovnávat průtoky naměřené při různém tlaku.
