Montáž pneumatického systému: krok za krokem pro profesionály

Nekvalitně provedená instalace pneumatického systému způsobuje ztrátu tlaku, zvýšenou spotřebu energie a zbytečné prostoje v provozu. Řemeslníci a průmysloví technici to znají dobře: jeden špatně utěsněný spoj nebo podceněné dimenzování rozvodů může zastavit celou výrobu. Tento průvodce přináší přesný, logicky strukturovaný postup montáže od přípravy až po závěrečnou kontrolu funkčnosti. Každý krok je popsán s ohledem na reálné podmínky dílny nebo průmyslového provozu. Získáte přehled, který vám ušetří čas, materiál i náklady na opravy.

Obsah

• Co potřebujete před montáží pneumatického systému
• Praktický postup: krok za krokem montáž systému
• Nejčastější chyby a jak jim předcházet
• Závěrečná kontrola a ověření funkčnosti systému
• Proč postup montáže už nebereme jako rutinu
• Kde najít ověřené produkty a odborné poradenství
• Často kladené otázky

Klíčové Poznatky

Co potřebujete před montáží pneumatického systému

Nyní, když víte proč je správná montáž klíčová, podíváme se, co všechno je potřeba připravit před samotným zahájením práce. Odborné plánování výrazně zvyšuje úspěšnost a efektivitu systému. Přeskočení přípravné fáze je nejčastější příčinou zbytečných komplikací.

Potřebné nástroje a materiál

Před zahájením si připravte kompletní seznam nástrojů. Chybějící nástroj uprostřed montáže zdržuje a zvyšuje riziko improvizace, která poškozuje kvalitu práce.

Základní nástroje:

• Momentový klíč a sada nástrčných klíčů (různé velikosti)
• Řezačka trubek a odvratník otřepů
• Tlakoměr pro ověření tlaku v systému
• Mýdlový roztok nebo detekční sprej pro zkoušku těsnosti
• Teflonová páska a těsnicí tmel vhodný pro vzduchové rozvody
• Vrtačka, příklepová vrtačka a montážní konzole pro uchycení
• Pásková pila nebo úhlová bruska pro úpravu trubek
• Vodováha pro přesné vedení rozvodů

Potřebný materiál:

• Trubky příslušného průměru (ocel, hliník nebo polyamid dle podmínek provozu)
• Spojky, kolena, odbočky a uzavírací ventily
• Vzdušník odpovídající kapacity
• Kondenzátový odlučovač a případně filtr, regulátor a maznice (soustava FRL)
• Kompletní kompresorová jednotka s odpovídajícím výkonem

Nároky na prostor a bezpečnost

Prostor pro montáž musí splňovat konkrétní podmínky. Kompresor potřebuje dostatečný přívod vzduchu a větrání. Minimální doporučená vzdálenost kompresoru od stěny je 50 cm ze všech stran. Zároveň musí být zajištěn odvod kondenzátu z nejnižšího místa systému.

Pro bezpečné používání nářadí platí, že všechny rozvody musí být jasně označeny a přístupné pro servis. Pracovní prostor musí být suchý, bez hořlavých látek v bezprostřední blízkosti kompresoru.

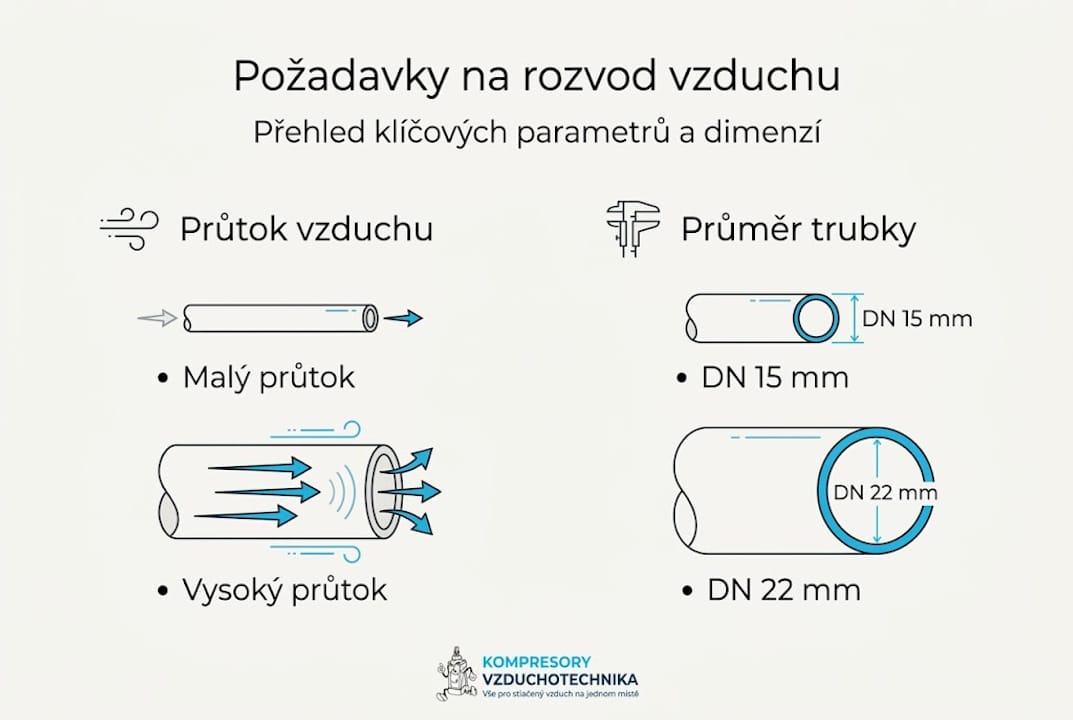

Základní požadavky na rozvod vzduchu

Spávný výpočet průměru potrubí závisí na celkovém průtoku vzduchu (v litrech za minutu) a délce vedení. Příliš malý průměr způsobuje tlakové ztráty. Jako orientační pravidlo platí: pro délku rozvodu do 20 metrů a průtok 500 l/min stačí trubka DN 25 mm. Pro delší nebo výkonnější systémy je nutný výpočet podle tabulek nebo konzultace s odborníkem.

Profesionální tip: Investujte do kvalitních spojek a armatur od prověřených výrobců. Levné komponenty šetří peníze při nákupu, ale generují náklady při opravách a prostojích. Kvalitní součástky se běžně amortizují během prvního roku provozu.

Praktický postup: krok za krokem montáž systému

Jakmile máte vše připraveno, můžete začít s montáží podle konkrétních kroků. Správné pořadí kroků eliminuje většinu montážních problémů a zvyšuje bezpečnost. Každý krok staví na předchozím, proto přeskakování není doporučeno.

Postup montáže

1. Umístění kompresoru. Zvolte stabilní, rovnou plochu. Zajistěte přívod elektrické energie odpovídající parametrům kompresoru (napětí, jistič). Ukotvěte kompresor pomocí gumových tlumičů vibrací.

2. Instalace vzdušníku. Připojte vzdušník přímo za kompresor. Zkontrolujte, zda je nádoba opatřena bezpečnostním ventilem a manometrem. Vzdušník uchyťte svisle nebo horizontálně dle specifikace výrobce.

3. Montáž soustavy FRL. Za vzdušník instalujte filtr, regulátor tlaku a maznici (soustava FRL). Tato soustava chrání nářadí a prodlužuje životnost celého systému. Dodržte správné pořadí: filtr, pak regulátor, pak maznice.

4. Vedení hlavního rozvodu. Trubky veďte podél stěn nebo stropu. Používejte konzole každých 1,5 až 2 metry. Hlavní rozvod veďte s mírným spádem (cca 1 %) směrem od kompresoru k nejnižšímu bodu, kde instalujte kondenzátový odlučovač.

5. Připojení odbočkových vývodů. Na vzduchové rozvody napojte odbočky vždy z horní části potrubí, aby do přívodního vedení nářadí nevnikl kondenzát. Každý vývod opatřete uzavíracím ventilem.

6. Těsnění spojů. Na závitové spoje naneste teflonovou pásku nebo těsnicí tmel. Závity utahujte momentovým klíčem dle specifikace výrobce. Nikdy nepřetahujte, mohlo by dojít k popraskání tělesa spojky.

7. Tlaková zkouška. Před prvním spuštěním napusťte systém vzduchem na pracovní tlak a zkontrolujte těsnost všech spojů mýdlovým roztokem. Bubliny indikují únik.

8. Spuštění a nastavení tlaku. Spusťte kompresor. Nastavte pracovní tlak dle požadavků připojeného nářadí. Typicky 6 až 8 barů pro pneumatické nářadí, 4 bary pro aplikace s nižšími nároky.

Profesionální tip: Dokumentujte každý krok fotodokumentací nebo schématem. Při budoucím servisu nebo rozšíření systému ušetříte hodiny hledání tras potrubí a identifikace uzávěrů.

Nejčastější chyby a jak jim předcházet

Montáž je hotová, ale právě teď můžete udělat nejvíc pro budoucí bezproblémový provoz tím, že eliminujete typické chyby. Prevence chyb vede ke zvýšení efektivity a životnosti systému. Podívejme se na nejčastější problémy a jak jim čelit.

Nejčastější montážní chyby

• Podceněné dimenzování potrubí. Průměr trubek musí odpovídat skutečnému průtoku, ne pouze aktuálním potřebám. Systémy se v čase rozrůstají. Počítejte s rezervou alespoň 20 procent oproti aktuální spotřebě.
• Špatné utěsnění závitových spojů. Nevhodně aplikovaná teflonová páska nebo nedostatečné množství těsnicího tmelu způsobují úniky. Každý spoj vyžaduje správný postup: čistý závit, správné navíjení pásky ve směru závitu, rovnoměrný nátěr tmelu.
• Chybějící kondenzátový odlučovač. Bez odlučovačů se voda hromadí v potrubí a poškozuje nářadí, zkracuje životnost hadic a způsobuje korozivní poškození trubek.
• Odbočky z dolní části potrubí. Kondenzát stéká do přívodů nářadí. Výsledkem jsou poruchy pneumatických motorů a ventilů. Odbočky vždy z vrchní části potrubí.
• Nedostatečné uchycení trubek. Volně visející trubky vibrují, únava materiálu způsobuje praskliny ve spojích. Konzole každých 1,5 metru jsou minimem.
• Chybějící uzavírací ventily na větvích. Bez ventilů není možné servisovat část systému bez odstavení celého provozu. Každá větev musí mít vlastní uzavírání.

Systémy bez řádné prevence chyb a pravidelné údržby mají průměrně o 30 procent vyšší provozní náklady než správně instalované a udržované rozvody. Investice do správné montáže se vrátí v první sezóně provozu.

Pokud chcete lépe porozumět tomu, proč tyto chyby mají tak výrazný dopad, výhody pneumatických systémů jsou přímo závislé na kvalitě instalace. Špatně namontovaný systém nedosáhne ani zlomku svého potenciálu.

Jak chyby rozpoznat a opravit

Po montáži nebo během provozu sledujte tyto signály: náhlý pokles tlaku bez zjevné příčiny indikuje únik. Zvýšená spotřeba elektrické energie kompresoru může signalizovat netěsnosti. Vlhkost nebo voda v pneumatickém nářadí upozorňuje na nefunkční kondenzátový odlučovač.

Profesionální tip: Proveďte komplexní kontrolu těsnosti mýdlovým roztokem bezprostředně po prvním napuštění systému na plný pracovní tlak. Nečekejte na projevy problémů za provozu.

Závěrečná kontrola a ověření funkčnosti systému

Vyloučili jste chyby, nyní přistupme k poslednímu kroku: důkladné kontrole. Pravidelná kontrola zvyšuje spolehlivost a snižuje riziko poruch. Tento krok nelze přeskočit ani zkrátit.

Metodický postup závěrečné kontroly

1. Vizuální prohlídka celého rozvodu. Zkontrolujte uchycení všech konzolí, stav trubek a spojů. Hledejte mechanická poškození, korozní stopy nebo deformace.

2. Kontrola těsnosti pod tlakem. Napusťte systém na maximální pracovní tlak. Celý rozvod zkontrolujte detekčním sprejem nebo mýdlovým roztokem. Jakékoliv bublání označuje místo úniku.

3. Ověření funkce bezpečnostního ventilu. Otestujte bezpečnostní ventil na vzdušníku ručním uvolněním. Ventil musí otevřít a uzavřít bez záseku.

4. Kontrola nastavení tlakového spínače. Kompresor musí zapnout při spodní hranici pracovního tlaku a vypnout při horní hranici. Odchylka větší než 0,5 baru od nastavené hodnoty vyžaduje seřízení.

5. Test funkce kondenzátového odlučovače. Ověřte, zda odlučovač odvádí kondenzát správně. Ruční vypouštění musí být průchodné.

6. Měření tlaku na vývodech. Na každém pracovním vývodu změřte tlak při plném průtoku. Tlakový rozdíl mezi hlavním rozvodem a koncem větve nesmí překročit 0,5 baru.

7. Ověření funkce FRL soustavy. Zkontrolujte nastavení regulátoru, stav filtrační vložky a hladinu mazacího oleje v maznici.

8. Funkční zkouška připojeného nářadí. Připojte reprezentativní vzorek nářadí nebo zařízení a ověřte správnou funkci při pracovním tlaku a průtoku.

Systematická závěrečná kontrola optimalizuje spotřebu vzduchu a identifikuje nedostatky dříve, než způsobí poruchu za provozu. Statistická data ukazují, že systémy podrobené strukturované kontrole po montáži vykazují o 40 procent méně poruch v prvním roce provozu ve srovnání se systémy bez vstupní kontroly.

Sledované parametry pro průběžný provoz

Profesionální tip: Zaznamenejte výsledky závěrečné kontroly do servisního listu systému. Při případném auditu, předání dílny nebo rozšíření systému budete mít kompletní přehled o stavu instalace a historii měření.

Proč postup montáže už nebereme jako rutinu

Po letech zkušeností s instalacemi v průmyslových i řemeslnických provozech je zřejmé, že přístup k montáži pneumatického systému zásadně ovlivňuje celkovou výkonnost podniku. Montáž není jednoúčelová práce, která se udělá a zapomene. Je to strategická operace s dlouhodobými důsledky.

Drobné chyby při instalaci, například špatně navinutá teflonová páska nebo odbočka z dolní části potrubí, se neprojeví okamžitě. Projeví se za půl roku, uprostřed sezóny, kdy je provoz nejintenzivnější. A tehdy jsou náklady na opravu a prostoje mnohonásobně vyšší než původní cena správné montáže.

Kvalita systému přímo určuje efektivitu, rychlost a bezpečnost každodenní práce. Profesionální přístup k instalaci se proto nevyplácí pouze technicky, ale ekonomicky i provozně. Doporučujeme vnímat každou montáž jako investici do spolehlivosti provozu na příštích 10 až 15 let.

Profesionální tip: Montáž svěřte nebo konzultujte s technikem, který má prokazatelné zkušenosti s průmyslovými vzduchové rozvody. Hodinová konzultace může ušetřit dny oprav.

Kde najít ověřené produkty a odborné poradenství

Jste připraveni systém nejen montovat, ale i optimalizovat? Podívejte se na nabídku a spojte se s odborníky.

Na Kompresory-vzduchotechnika.cz najdete kompletní sortiment pro stavbu a provoz pneumatických systémů. Nabídka zahrnuje spolehlivé kompresory MARK pro průmyslové i řemeslnické aplikace, stejně jako trubky pro rozvody vzduchu v průměrech 15 až 28 mm. Pro výběr správné konfigurace systému je k dispozici odborné poradenství, které pomůže přesně dimenzovat rozvody, vybrat vhodné komponenty a naplánovat instalaci podle konkrétních provozních podmínek.

Často kladené otázky

Jak dlouho trvá montáž pneumatického systému ve standardní dílně?

Montáž systému podle doporučených postupů obvykle zabere několik hodin, záleží na složitosti rozvodů a dostupnosti materiálu. Pro středně velkou dílnu s jedním nebo dvěma pracovními vývody počítejte s jedním pracovním dnem.

Jaké jsou nejčastější chyby při instalaci pneumatického systému?

Nejčastější chyby jsou špatné utěsnění spojů, podcenění dimenzování rozvodů a nedostatečná kontrola těsnosti po montáži. Podrobný přehled chyb a jejich řešení popisuje průvodce připojení rozvodů.

Jak často je třeba systém kontrolovat po montáži?

Funkčnost systému doporučujeme kontrolovat minimálně jednou měsíčně, případně před každým větším provozním nasazením. Konkrétní intervaly pro kontrolu efektivity systému uvádí průvodce funkcí vzdušníku.

Které typy hadic jsou pro montáž systému nejvhodnější?

Ideální jsou polyamidové hadice, které poskytují vysokou odolnost a dlouhou životnost v průmyslovém prostředí. Detailní srovnání typů hadic najdete v průvodci výběrem hadic pro autoservis a průmyslové provozy.
