Vypněte napájení, vypusťte tlak ze vzdušníku a připojte kontrolní manometr. Nejprve nastavte spínací (zapínací) tlak hlavní maticí, teprve potom diferenciál (rozdíl mezi zapnutím a vypnutím) diferenciální maticí. Minimální hystereze bývá u mechanických spínačů na běžné fyzické hranici, menší rozdíl se u většiny modelů nedá nastavit. Po seřízení proveďte tři až čtyři testovací cykly a případně dolaďte.
Stručně:
- Minimální možné nastavení diferenciálu je přibližně 0,6 baru a v případě potřeby přesnější regulace je nutné přejít na elektronický regulátor tlaku.
- Po seřízení je nutné provést tři až čtyři testovací cykly, aby se ověřila stabilita a správnost nastavení, a v případě potřeby je třeba doladit opět.
- Při nastavování je nejdůležitější správné pořadí: nejprve se nastaví zapínací tlak hlavní maticí, následně diferenciální maticí a testy ukáží skutečný rozdíl mezi nimi.
- Chybné nebo opotřebované kontakty ve spínači jsou častou příčinou častého přeřazování a mohou být příčinou i při správném mechanickém nastavení.
- Pravidelná kontrola a údržba spínače, včetně kontroly kontaktů a pružin, prodlužuje jeho životnost a snižuje riziko poruch.
Obsah
- Co je tlakový spínač a jak funguje
- Nástroje, bezpečnost a příprava před seřizováním
- Jak nastavit tlakový spínač kompresoru krok za krokem
- Kontrola po nastavení a nejčastější závady
- Údržba tlakových spínačů a prevence dalších problémů
- Proč se na tento návod spolehnout
- Editorský pohled: pořadí kroků rozhoduje víc než přesnost
- Když seřízení nestačí, pomůže vybavení i servis
- Časté dotazy
Co je tlakový spínač a jak funguje
Tlakový spínač sedí mezi vzdušníkem a hlavou kompresoru a rozhoduje, kdy motor běží a kdy stojí. Uvnitř je membrána nebo píst, na který tlačí vzduch z nádoby. Proti němu působí pružina, jejíž napětí určujete nastavovací maticí. Když tlak překročí nastavenou hranici, membrána přepne kontakty a motor se vypne. Jakmile tlak klesne o určitý rozdíl, kontakty se spojí zpět a kompresor znovu naskočí.
Tenhle rozdíl mezi vypínacím a zapínacím tlakem se nazývá diferenciál nebo hystereze. Bez ní by spínač cvakal prakticky nepřetržitě kolem jedné hodnoty, což by zničilo kontakty i motor během pár týdnů. Právě proto se spínač nastavuje ve dvou krocích, ne jedním otočením šroubováku.
Nástroje, bezpečnost a příprava před seřizováním
Než sáhnete na kryt spínače, kompresor odpojte od elektrické sítě a vypněte příslušný jistič. Vzdušník vypusťte přes vypouštěcí ventil, ať na součástky nepůsobí tlak, se kterým byste manipulovali naslepo. Teprve poté má smysl otevírat kryt a hýbat s maticemi.
Na samotné seřízení potřebujete jen pár věcí:
- kalibrovaný kontrolní manometr, ideálně na samostatné odbočce, ne pouze ten vestavěný ve spínači,
- oček nebo plochý klíč na nastavovací matice,
- šroubovák na sejmutí krytu,
- izolované nářadí, pokud budete pod krytem pracovat v blízkosti kontaktů pod napětím.
Během doostřování cyklů budete muset systém nechat pod tlakem a napájení zapnuté, jinak nezjistíte, při jaké hodnotě spínač skutečně reaguje. Dělejte to ale jen s krytem nasazeným nebo alespoň s rukama mimo dosah kontaktů, a pokud si nejste jistí, raději svěřte doladění servisu.
Profesionální tip: Kontrolní manometr umístěte tak, abyste na něj viděli i při otáčení maticí. Ušetříte si přebíhání a nesprávné odečty způsobené tím, že jste hodnotu zaznamenali o dvě sekundy později, než reálně nastala.
Podrobněji, jak vybrat a umístit vhodný přístroj, popisuje průvodce měřením tlaku vzduchu.
Jak nastavit tlakový spínač kompresoru krok za krokem
Samotné nastavení tlakového spínače kompresoru má pevné pořadí. Pokud ho obrátíte, spínač se snadno „rozladí“ a začnete nastavovat od nuly. Postupujte takto:

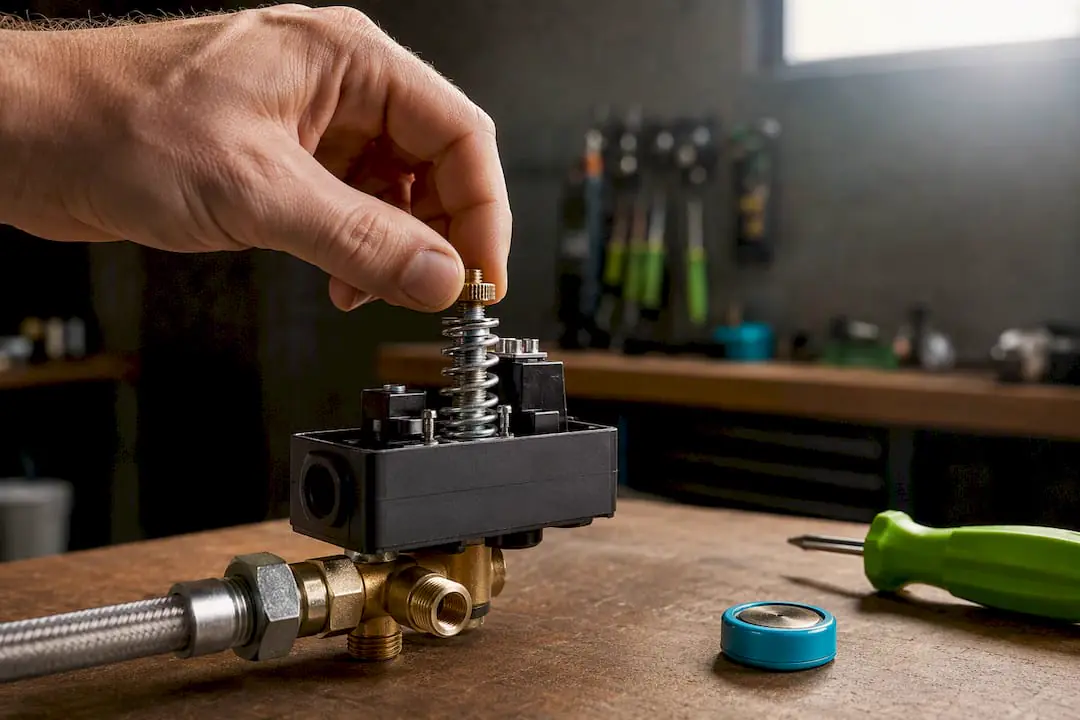

- Sejměte kryt spínače. Pod ním najdete dvě matice nebo šrouby: hlavní (často označenou P nebo „Main“), která určuje zapínací tlak, a diferenciální (ΔP nebo „Diff“), která určuje rozdíl mezi zapnutím a vypnutím.
- Nejprve nastavte zapínací tlak hlavní maticí. Otáčení ve směru hodinových ručiček tlak zvyšuje, proti směru ho snižuje. Sledujte manometr a vypouštějte vzduch z nádoby, dokud motor při klesajícím tlaku znovu nenaskočí na požadované hodnotě.
- Poté seřiďte diferenciál diferenciální maticí. Tady určujete, o kolik musí tlak stoupnout nad zapínací hodnotu, než spínač motor zase vypne. I tady platí, že otočení po směru hodinových ručiček rozdíl zvyšuje.
- Ověřte oba body měřením. Nechte nádobu naplnit až po vypnutí, pak vypouštějte vzduch a zaznamenejte, při jaké hodnotě motor naskočí. Rozdíl mezi vypínací a zapínací hodnotou je váš skutečný diferenciál.
- Pokud diferenciál blokuje další úpravu zapínacího tlaku, matici úplně povolte a začněte znovu od bodu 2. Snažit se dotahovat obě matice současně vede jen k tomu, že nevíte, která hodnota za co odpovídá.
U běžné dílenské aplikace bývá typické nastavení zapínacího a vypínacího tlaku tak, aby diferenciál odpovídal potřebám zařízení. Pro citlivější nářadí, kde chcete stabilnější tlak, se diferenciál drží blíž minimu, které mechanický spínač zvládne.
Minimální hystereze: u většiny mechanických tlakových spínačů se diferenciál nedá stáhnout pod přibližně 0,6 baru. Pokus o menší rozdíl obvykle skončí tak, že spínač vůbec nezareaguje na vypuštěný vzduch, protože je fyzicky u limitu svého mechanismu.
Pokud potřebujete opravdu úzkou hysterezi, třeba kolem 0,1 až 0,2 baru pro citlivou pneumatickou automatizaci, mechanický spínač na to nestačí a řešením je elektronický regulátor tlaku. To je ale jiná kategorie zařízení než klasický membránový spínač popsaný výše.
Zvolená cílová hodnota zapínacího tlaku by měla vycházet z toho, co k práci skutečně potřebujete. Souvislost mezi pracovním tlakem a výkonem nářadí rozebírá článek o vlivu tlaku na nářadí, který pomůže odhadnout, zda vám 6 barů stačí, nebo potřebujete víc.
Kontrola po nastavení a nejčastější závady
Po dokončení seřízení nechte kompresor odběhnout tři až čtyři celé cykly, tedy naplnění nádoby a její vypuštění na spouštěcí tlak. Sledujte na manometru, jestli se hodnoty zapnutí a vypnutí opakují stabilně, a ne že se s každým cyklem posouvají o desetinu baru jinam.
Nejčastější příznaky špatně nastaveného nebo opotřebovaného spínače:
- Časté přeřazování – motor naskakuje a vypíná v krátkých intervalech, protože diferenciál je nastavený příliš úzce nebo pružina ztratila pružnost.
- Přehřívání motoru – důsledek předchozího bodu; motor nemá čas se mezi cykly ochladit a jeho životnost se výrazně zkracuje.
- Proudové špičky při startu – opakované časté starty zatěžují elektroinstalaci i jistič víc, než na kolik je dimenzovaná.
- Spínač nereaguje vůbec – obvykle jde o zaseklou pružinu, korozi na kontaktech nebo mechanickou závadu uvnitř spínače, ne o chybu seřízení.
Pokud se problém opakuje i po opětovném doladění diferenciálu, zkontrolujte elektrické kontakty pod krytem. Časté přeřazování bývá totiž stejně často způsobené opotřebovanými kontakty jako skutečně chybným nastavením, a to se snadno zamění za „špatně seřízený spínač“. Souvislosti mezi přeřazováním, jističem a přehříváním rozebírají podrobněji články o přehřívání šroubového kompresoru a o kompresoru, který vypíná jistič.
Údržba tlakových spínačů a prevence dalších problémů
Tlakový spínač si nevyžaduje složitou péči, ale pár minut kontroly jednou za čas ušetří pozdější seřizování nanovo. Doporučený rytmus:
- Jednou za tři až šest měsíců zkontrolujte kryt a kontakty, zda nejsou zkorodované nebo zanesené prachem z dílny.
- Při každé kontrole zkuste rukou nebo klíčem ověřit, že se nastavovací matice nezasekly a pružina se pohybuje volně.
- U vlhkého nebo prašného provozu zvažte kratší interval kontroly, korozivní prostředí spínač opotřebovává rychleji.
Pokud po opakovaném doladění diferenciálu i zapínacího tlaku problém přetrvává a kontakty vypadají v pořádku, spínač je pravděpodobně mechanicky opotřebovaný a další seřizování už nic nevyřeší. V tu chvíli je levnější a spolehlivější ho vyměnit, než ztrácet čas na dílně s nástrojem, který drží nastavení jen pár hodin.
Profesionální tip: Vyplatí se vést si jednoduchý záznam, kdy jste spínač poprvé seřídili a jaké hodnoty jste nastavili. Při další kontrole tak hned poznáte, jestli se hodnoty samovolně posunuly, nebo je problém jinde. Praktický přehled dalších chyb v provozu kompresoru najdete v článku o nejčastějších chybách při používání kompresorů.
Proč se na tento návod spolehnout
Postup vychází z principu, který dodržují všechny mechanické spínače bez ohledu na výrobce: nejprve zapínací tlak, pak diferenciál, nikdy naopak. Autorem textu je Zdeněk, technický redaktor Kompresory-vzduchotechnika, který se dlouhodobě věnuje provozu a servisu kompresorových systémů. Pokud narazíte na nestandardní zapojení nebo opakovanou závadu, kterou seřízení nevyřeší, konzultace s technickým servisem ušetří víc času než další pokusy naslepo.
Editorský pohled: pořadí kroků rozhoduje víc než přesnost
Většina návodů se soustředí na to, jak přesně otočit maticí o čtvrt otáčky. To je ale druhořadý detail. Klíčové je pořadí. Viděl jsem popisy, kde se doporučuje nastavit diferenciál první, protože „je to jednodušší číslo“. Je to jednodušší číslo, ale zbytečně komplikuje celý postup, protože diferenciál se počítá vždy od zapínacího tlaku, ne naopak.
Druhá věc, kterou lidé podceňují: hystereze kolem 0,6 baru není nedostatek konkrétního spínače, který jste si koupili. Je to fyzická hranice mechanismu jako takového. Pokud potřebujete přesnější regulaci, řešením není hledat „lepší“ mechanický spínač, ale přejít na elektronickou regulaci. Za třetí, testovací cykly po nastavení nejsou formalita na konci. Jsou to jediný způsob, jak odhalit, že problém, který jste přičítali spínači, ve skutečnosti způsobují opotřebované kontakty. Kdo tento krok vynechá, bude seřizovat pořád znovu a nikdy nezjistí proč.
— Zdeněk
Když seřízení nestačí, pomůže vybavení i servis
Pokud vám seřizování nesedí nebo chcete jistotu přesného měření, Kompresory-vzduchotechnika nabízí kalibrované manometry, náhradní tlakové spínače i odbornou konzultaci, aniž byste museli objednávat servis na celý den kvůli jedné maticce.
Vhodné hadice a příslušenství pro doplnění měřicí trasy najdete v kategorii hadic a příslušenství. U složitějších závad, kde seřízení diferenciálu problém neřeší, je rychlejší nechat si spínač zkontrolovat, než ho rozebírat opakovaně na zkoušku.
Časté dotazy
Jak seřídit tlakový spínač na kompresoru?
Odpojte kompresor od sítě, vypusťte tlak, připojte manometr a nejprve nastavte zapínací tlak hlavní maticí, teprve poté diferenciál diferenciální maticí. Po nastavení proveďte několik testovacích cyklů.
Jak regulovat tlak na kompresoru?
Provozní tlak se řídí přes tlakový spínač, který zapíná a vypíná motor podle nastavených hodnot na hlavní a diferenciální matici. Přesnější regulaci nad rámec mechanického spínače zajistí elektronický regulátor tlaku.
Jaký je minimální rozdíl mezi zapínacím a vypínacím tlakem?
U většiny mechanických spínačů je minimální nastavitelný diferenciál kolem 0,6 baru. Pod tuto hranici se běžný mechanický spínač obvykle nedá seřídit.
Co dělat, když diferenciál blokuje další nastavení zapínacího tlaku?
Diferenciální matici úplně povolte a začněte znovu od nastavení zapínacího tlaku. Nastavování obou matic současně vede jen ke zmatku v tom, která hodnota odpovídá čemu.
Co způsobuje časté přeřazování kompresoru po seřízení?
Nejčastěji příliš úzký diferenciál nebo opotřebované elektrické kontakty ve spínači. Pokud dolazení diferenciálu problém nevyřeší, je potřeba zkontrolovat kontakty nebo spínač vyměnit.
