Nejčastěji za tím stojí rozběh motoru pod tlakem, kdy nefunkční odlehčovací ventil nutí motor táhnout mnohonásobně vyšší proud, než na jaký je jistič dimenzovaný. Druhou nejčastější příčinou je špatně zvolená charakteristika jističe. Typ B je pro kompresory často nevhodný, protože vypíná už při krátkém proudovém rázu, který je u těchto motorů běžný.
Než začnete cokoliv rozebírat, projděte tři věci:
- Odlehčovací ventil – vypustí tlak z hlavy válce po zastavení, aby další start nebyl “na tvrdo”.
- Typ jističe – v rozvaděči zkontrolujte písmeno na jističi (B, C, nebo D).
- Mechanika motoru – poslech neobvyklých zvuků při rozběhu, ztížený chod pístu nebo ložisek.
Prvním krokem je vždy bezpečné odpojení od napájení a vizuální kontrola odlehčovacího ventilu, protože právě tam se skrývá nejlevnější a nejrychlejší oprava.
Klíčové poznatky
Kompresor nejčastěji vypíná jistič kvůli startu pod tlakem způsobenému nefunkčním odlehčovacím ventilem v kombinaci s nevhodnou charakteristikou jističe.
| Bod | Podrobnosti |
|---|---|
| Zkontrolujte ventil první | Odlehčovací ventil u tlakového spínače je nejčastější a nejlevnější příčina tvrdého startu. |
| Rozběhový proud je klíč | Motor může při startu pod tlakem odebírat 10 až 12násobek jmenovitého proudu. |
| Volte správnou charakteristiku | Jistič typu C nebo D lépe snese proudový ráz kompresoru než běžný typ B. |
| Měřte, než měníte díly | Ampérmetr a megohmmetr odliší elektrickou poruchu od mechanického přidření. |
| Servis při přetrvávající poruše | Kompresory-vzduchotechnika nabízí diagnostiku, opravu ventilů i instalaci softstarterů s technikem na místě. |
Užitečné zdroje a další čtení
Pro hlubší pochopení tématu doporučujeme:
- Princip práce pístového kompresoru – kde v konstrukci sedí odlehčovací a zpětný ventil.
- Postup odvzdušnění kompresoru – návod pro techniky krok za krokem.
- Bezpečnostní pravidla pro práci s kompresorem – než se pustíte do vlastní diagnostiky.
Obsah
- Rychlé kontroly, které zvládnete hned bez nářadí
- Hlavní technické příčiny, proč jistič vypíná kompresor
- Diagnostika: co měřit a jak výsledky číst
- Praktická řešení: od rychlé opravy po trvalé zajištění
- Prevence: jak se vyhnout opakovanému vypínání
- Kdy je čas zavolat servis nebo elektrikáře
- Servis, díly a poradenství od Kompresory-vzduchotechnika
- Časté dotazy
Rychlé kontroly, které zvládnete hned bez nářadí
Než sáhnete po multimetru, vypněte hlavní přívod a nechte kompresor bez napětí. Práce v rozvaděči pod napětím bez odborné kvalifikace je zbytečné riziko, kterému se snadno vyhnete.
Postupujte podle jednoduchého pořadí:
- Poslechněte si start: ostré “zabrzdění” motoru při rozběhu ukazuje na tvrdý start pod tlakem.
- Zkontrolujte, zda po vypnutí kompresoru uniká vzduch z odlehčovacího ventilku u tlakového spínače (mělo by to trvat pár sekund).
- Podívejte se na písmeno na jističi v rozvaděči. Typ B je pro většinu kompresorů nevhodný.
- Zaznamenejte, jestli jistič padá vždy, nebo jen občas, a v jakou denní dobu.
Profesionální tip: Pokud jistič nevypadne při prvním ranním startu, ale spadne při dalším spuštění během dne, problém skoro jistě není v elektromotoru. Je to typický otisk nefunkčního odlehčovacího ventilu nebo netěsného zpětného ventilu, který nechá tlak ve válci mezi jednotlivými starty.
Opakované “vyhazování jističe” bývá ve skutečnosti mechanický problém v přestrojení za elektrickou závadu. Uživatelé se soustředí na jistič, přitom stačí vyčistit nebo vyměnit malý ventil v tlakovém spínači.
Pro podrobnější představu o tom, jak funguje vnitřní mechanika stroje, se vyplatí projít si princip práce pístového kompresoru, kde je vidět, kde přesně odlehčovací a zpětný ventil sedí.

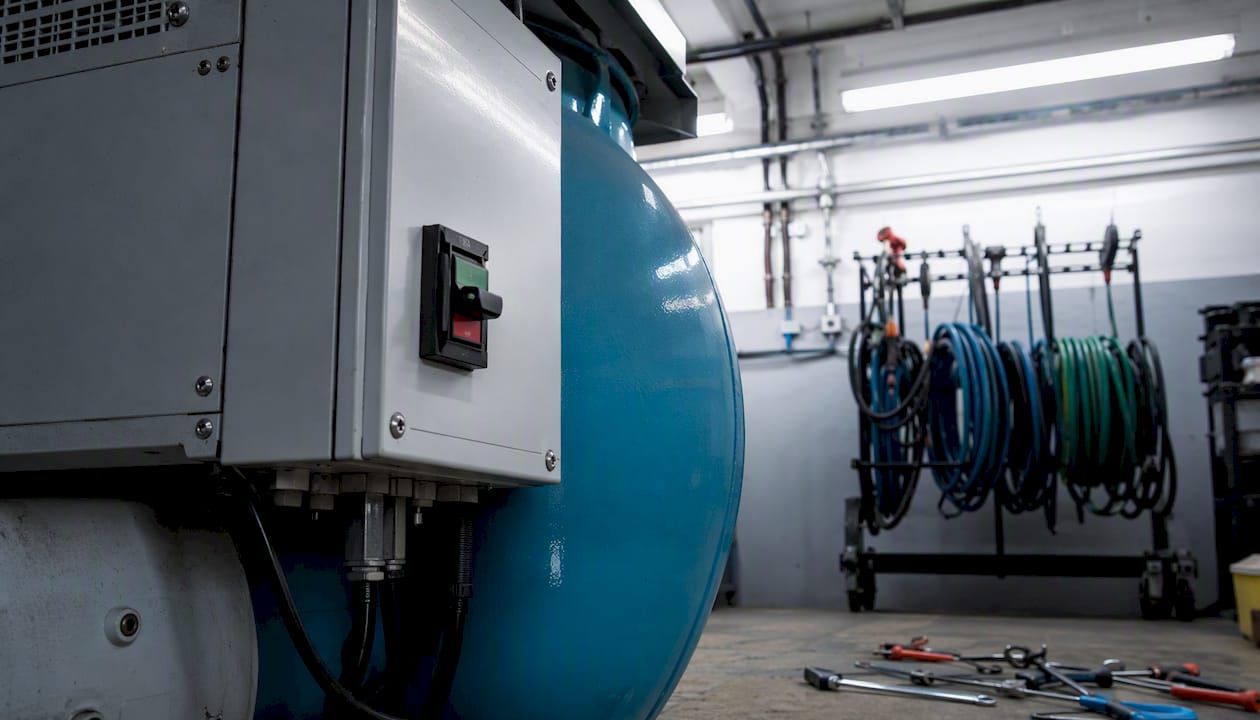

Hlavní technické příčiny, proč jistič vypíná kompresor
Nejpravděpodobnější příčinou je protitlak při startu. Když odlehčovací ventil neuvolní tlak z hlavy válce, motor se musí rozeběhnout proti plné kompresi. To dramaticky zvedá rozběhový moment i proud potřebný k tomu, aby se hřídel vůbec pootočila.
Rozběhový proud je klíčové číslo v celé rovnici. Běžný elektromotor si při startu bere přibližně 5 až 8násobek jmenovitého proudu. Pokud ale kompresor startuje pod tlakem, může proud krátkodobě vyskočit až na 10 až 12násobek jmenovitého odběru. Jistič s charakteristikou B je navržený vypnout už při 3 až 5násobku, takže u kompresoru je to prakticky jistá porucha při každém startu.
Mezi další časté elektrické příčiny patří:
- Ztráta jedné fáze u třífázových motorů, kdy zbylé dvě fáze přetěžují vinutí.
- Vadný startovací kondenzátor u jednofázových motorů, který prodlužuje dobu rozběhu a zvyšuje odběr.
- Nesymetrie napětí mezi fázemi, která motor zatěžuje nerovnoměrně.
Mechanické závady tvoří druhou skupinu. Přidřený píst, opotřebená ložiska nebo poškozená ojnice zvyšují mechanický odpor, který se okamžitě promítne do elektrického odběru. Diagnostika vadného kompresoru se často opírá právě o kombinaci zvuku, teploty a naměřeného proudu, protože porucha zřídka bývá čistě konstrukční. Přispívá k tomu i časté cyklické spínání, kdy se motor rozbíhá a zastavuje v krátkých intervalech a nemá čas se tepelně ustálit.
Diagnostika: co měřit a jak výsledky číst
Spolehlivá diagnostika vyžaduje tři základní nástroje: svěrný ampérmetr, megohmmetr (megger) a multimetr. Termokamera je užitečný doplněk, ale není nutná.
- Změřte rozběhový proud svěrným ampérmetrem přímo při startu. Hodnota nad 10násobkem jmenovitého proudu potvrzuje start pod tlakem.
- Zkontrolujte izolační stav vinutí megohmmetrem a porovnejte odpory mezi jednotlivými fázemi. Výrazný rozdíl mezi fázemi signalizuje poškozené vinutí.
- Ověřte napětí a symetrii fází multimetrem na všech třech vodičích, pokud jde o třífázový motor.
- Sledujte chování při odlehčení tlaku – pokud ruční otevření odlehčovacího ventilu při startu proud viditelně sníží, máte potvrzenou příčinu.
Kde hledat varovné signály:
- Vysoký odběr bez zjevného zkratu často ukazuje na mechanické přidření, ne na elektrickou poruchu.
- Pro potvrzení mechanického problému je vhodné změřit proud i s odpojenou mechanickou zátěží, pokud to konstrukce dovoluje, a porovnat s běžným startem.
- Rozdílné odpory mezi fázemi u vinutí signalizují blížící se poruchu motoru, i když ještě “funguje”.
Měření pod napětím vždy provádějte s izolovanými pomůckami a v suchém prostředí. Pokud nemáte jistotu v práci s elektrickými přístroji, přenechte tento krok technikovi.
Praktická řešení: od rychlé opravy po trvalé zajištění
Nejlevnější a nejčastěji funkční oprava je vyčištění nebo výměna odlehčovacího ventilu na tlakovém spínači. U jednofázových motorů bývá stejně účinná výměna startovacího kondenzátoru, který se opotřebovává i bez viditelných příznaků.
Postup, jak k opravě přistoupit:
- Nejdřív ověřte a opravte tlakové prvky – odlehčovací ventil a zpětný ventil.
- Pokud problém přetrvává, zkontrolujte a případně vyměňte startovací kondenzátor u jednofázových motorů.
- Teprve poté řešte jištění a případně instalaci softstarteru nebo frekvenčního měniče (VSD).
- U větších motorů s vyvedenými vinutími zvažte přepnutí rozběhu na hvězda/trojúhelník.
Trvalejší řešení zahrnují:
- Výměnu jističe za charakteristiku C, která zvládne krátký proudový ráz běžný u kompresorů; u těžších strojů nebo velmi častého spouštění se hodí typ D.
- Instalaci softstarteru nebo VSD, které rozběhový proud řídí postupně a chrání jak motor, tak elektrickou síť.
- Přestavbu rozběhu na hvězda/trojúhelník, pokud to konstrukce motoru umožňuje.
Orientačně: výměna kondenzátoru vyjde na několik stovek korun a zvládne se do hodiny. Softstarter nebo VSD představuje investici v řádu tisíců až desítek tisíc korun podle výkonu motoru, včetně práce.
Profesionální tip: Vždy řešte mechaniku a tlakové prvky dřív, než měníte jistič. Silnější jistič bez opravy odlehčovacího ventilu jen skryje problém a riskuje poškození motoru.
Prevence: jak se vyhnout opakovanému vypínání
Pravidelná údržba odlehčovacího ventilu a zpětného ventilu je nejlevnější pojistka proti opakovanému vypínání jističe. Většina výrobců doporučuje kontrolu při každé výměně oleje a filtru.
Dále pomáhá:
- Zvolit charakteristiku jističe podle skutečného rozběhového proudu motoru, ne podle jmenovitého příkonu.
- U kompresorů se častým spouštěním zvážit softstart už při instalaci, ne až jako reakci na problém.
- Nechávat tlak před vypnutím postupně klesnout a vyhýbat se opakovanému startu krátce po sobě.
Profesionální tip: Sledujte, jak dlouho kompresor běží mezi jednotlivými cykly. Pokud se spíná častěji, než udává výrobce, jde o cyklický provoz, který zkracuje životnost motoru i odlehčovacího ventilu.
Kdy je čas zavolat servis nebo elektrikáře
Pokud jistič padá i po vyčištění odlehčovacího ventilu a kontrole kondenzátoru, jde pravděpodobně o vnitřní poškození motoru nebo kompresorové jednotky. Zápach spáleniny, kouř nebo neobvyklé mechanické zvuky jsou signál k okamžitému odstavení stroje.
- Trvalé vypínání i po základních kontrolách.
- Podezření na poškození vinutí nebo ložisek uvnitř kompresoru.
- Nejasná elektrická závada, kterou nedokážete bezpečně změřit.
Úprava hlavního jističe v rozvaděči bez souhlasu provozovatele sítě nebo revizního technika je riziko, které se nevyplácí. Práci na motoru pod napětím vždy svěřte elektrikáři s odpovídající kvalifikací.
Krátké doporučení od technika
Na místě vždy začínám kontrolou odlehčovacího ventilu, protože to je nejčastější viník a oprava trvá minuty. Teprve pak měřím rozběhový proud a izolační stav vinutí. Tento postup ušetří zákazníkovi čas i peníze za zbytečnou výměnu jističe.
Servis, díly a poradenství od Kompresory-vzduchotechnika
Kompresory-vzduchotechnika je alternativa k dojednávání zásahu přes náhodného elektrikáře bez znalosti pneumatiky. Řešíme kompresory komplexně, od tlakových prvků po elektrické jištění, takže nemusíte kontaktovat dvě různé firmy pro jeden problém.
Nabízíme diagnostiku na místě, opravu a čištění odlehčovacích ventilů, instalaci softstarterů i dodávku náhradních dílů, včetně kondenzátorů a komponent pro rozvody vzduchu. Přesnou diagnózu a cenovou nabídku vám vždy zpracuje technik po naměření skutečných hodnot přímo na vašem stroji, ne odhadem po telefonu. Pokud potřebujete vyměnit potrubí nebo doplnit rozvody stlačeného vzduchu, prohlédněte si trubky pro rozvody stlačeného vzduchu nebo celý sortiment pneumatiky a hydrauliky a objednejte si servisní zásah přímo přes web.
Časté dotazy
Jak se projevuje vadný jistič?
Vadný jistič vypíná i bez zjevné zátěže nebo naopak vůbec nereaguje na proudový ráz, který by měl odpojit. Pokud jistič vypíná pravidelně jen u kompresoru a jiné spotřebiče na stejném okruhu bez problémů, chyba bývá v kompresoru samotném, ne v jističi.
Jak poznat vadný kompresor?

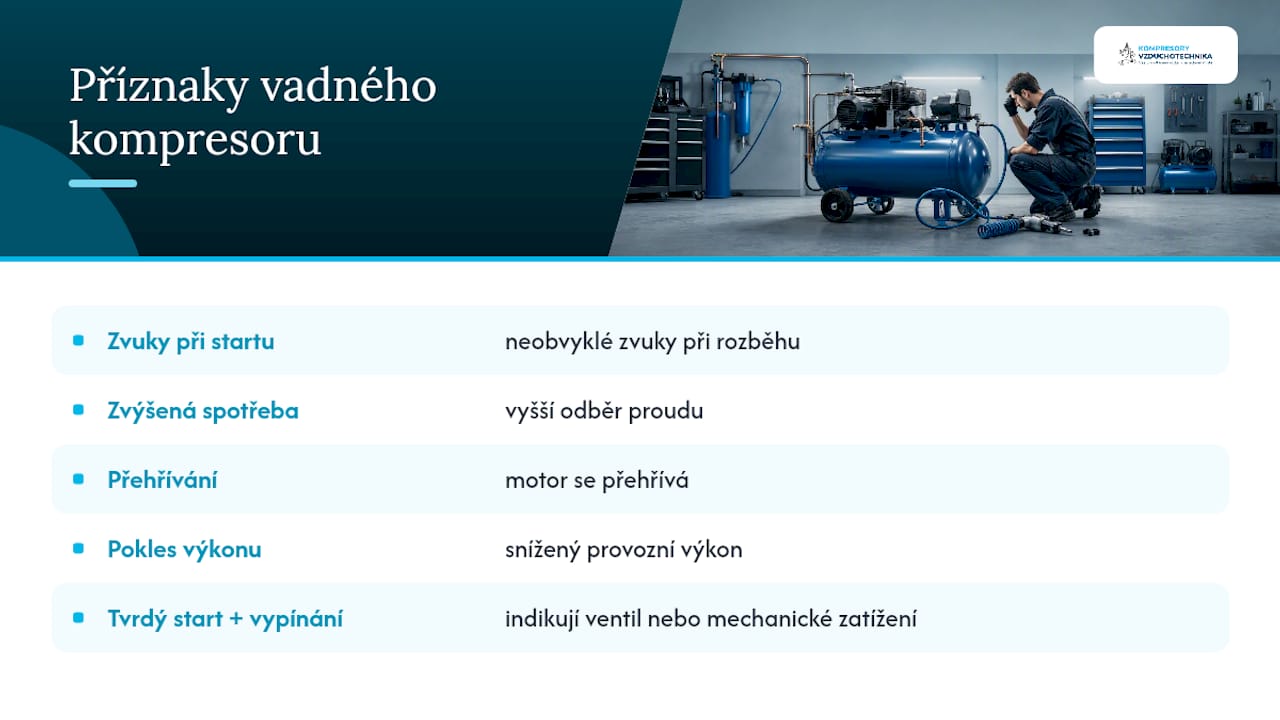

Vadný kompresor se projevuje neobvyklými zvuky při rozběhu, zvýšenou spotřebou proudu, přehříváním nebo poklesem výkonu. Kombinace tvrdého startu a opakovaného vypínání jističe téměř vždy ukazuje na problém s odlehčovacím ventilem nebo mechanickou zátěží motoru.
Jak poznat vadný klimakompresor?
U klimakompresoru signalizuje poruchu netěsnost hřídele, mechanický hluk nebo kontaminace chladicího okruhu. Při závažném vnitřním poškození bývá nutné okruh propláchnout nebo kompresor vyměnit celý.
Jak utlumit hlučný kompresor?
Hluk snižuje umístění na pryžové podložky, zvuková izolace prostoru a pravidelná kontrola uvolněných dílů a ložisek. Pokud se hlasitost zvýšila náhle, jde často o mechanickou závadu, kterou je potřeba nejdřív diagnostikovat, ne jen ztišit.
Jaký jistič je pro kompresor nejvhodnější?
Pro většinu dílenských kompresorů se osvědčuje charakteristika C, u těžších strojů nebo velmi častého spouštění charakteristika D. Volba závisí na skutečném rozběhovém proudu motoru, který lze změřit svěrným ampérmetrem přímo při startu.
