Odpadní teplo kompresoru je bezprostředně dostupný zdroj energie, který lze při správném návrhu využít pro ohřev TUV, temperování hal nebo jako vstup pro tepelné čerpadlo. U šroubových kompresorů se přemění na teplo většina elektrického příkonu, přičemž jen zlomek zbývá jako energie stlačeného vzduchu.
Statistika: u šroubových kompresorů se běžně vypouští bez využití drtivá většina této energie, i když technicky je snadno zachytitelná.
Tři aplikace přinášejí návratnost nejrychleji: příprava teplé užitkové vody, temperování výrobních hal a skladů a předehřev procesních médií nebo vzduchu pro vzduchotechniku. Následující sekce ukazují, odkud teplo bere svůj potenciál, jak ho spočítat a jaké technické varianty se v provozu skutečně osvědčují.
Klíčové poznatky
Rekuperace tepla z kompresoru dokáže při dvousměnném provozu vrátit investici do tří měsíců a proměnit stroj z čistého nákladu na zdroj tepla pro provoz.
| Bod | Podrobnosti |
|---|---|
| Vysoký podíl tepla | U šroubových kompresorů se přemění na teplo většina elektrického příkonu. |
| Tři hlavní využití | Ohřev TUV, temperování hal a předehřev procesních médií nebo VZT přinášejí nejrychlejší přínos. |
| Rychlá návratnost | U dvousměnných provozů s dostatečnými hodinami se návratnost pohybuje pod tři měsíce oproti elektrickému topení. |
| Akumulace u nepravidelného odběru | Kde je odběr tepla nárazový, je potřeba zásobník nebo tepelné čerpadlo, jinak se potenciál ztrácí. |
| Podpora od odborníka | Kompresory-vzduchotechnika nabízí technické posouzení kompresorové stanice a dodávku komponent pro návrh rekuperace tepla. |
Doporučené zdroje a další čtení
- Akční plán rozvoje využití nízkopotenciálního obnovitelného a odpadního tepla od Ministerstva životního prostředí
- Závěrečná zpráva o potenciálu nízkoteplotních zdrojů tepla v soustavách zásobování teplem
Sběr vlastních dat začněte měřením teploty a průtoku na chladicím okruhu vašeho kompresoru po dobu alespoň jednoho týdne.
Obsah
- Odkud pochází odpadní teplo kompresoru
- Kolik tepla lze reálně získat zpět?
- Jaké technické varianty rekuperace tepla existují?
- Kde se rekuperované teplo v provozu nejlépe uplatní?
- Jak spočítat návratnost investice do rekuperace tepla
- Instalace a provoz: na co se připravit
- Kdy se rekuperace tepla nevyplatí
- Jak probíhá odborný audit rekuperace tepla
- Normy a legislativní požadavky pro rekuperaci tepla
- Časté dotazy
Odkud pochází odpadní teplo kompresoru
Elektrická energie přivedená do kompresoru se mění na mechanickou práci a teplo. U olejem mazaných šroubových kompresorů skončí většina tepla v mazacím oleji, který odvádí teplo z kompresního bloku. Zbytek unikne do chladicího vzduchu kolem motoru a bloku, případně do vody, pokud je stroj vodou chlazený.
Zdroje tepla a jejich typické parametry:
- Olejový okruh – teplota oleje obvykle 70–90 °C, vysoká kvalita tepla, snadno se odvádí přes deskový výměník.
- Chladicí vzduch – teplota 30–50 °C nad okolím, nižší kvalita, vhodné pro temperování prostor.
- Vodní chladicí okruh – u vodou chlazených strojů teplota podobná oleji, čistý zdroj bez rizika kontaminace olejem.
- Sušičky a kondenzát – nižší teplotní hladina, doplňkový zdroj, často opomíjený.
Klíčová měřicí místa jsou vstup a výstup chladicího média, průtok a teplotní rozdíl mezi nimi. Bez těchto dat nelze potenciál spolehlivě posoudit ani navrhnout výměník.
Kolik tepla lze reálně získat zpět?
Přesný výpočet vyžaduje projekční software, ale orientační odhad zvládnete během několika minut. Postup:
- Zjistěte příkon kompresoru v kW ze štítku nebo z měření spotřeby.
- Vynásobte podílem tepla – u šroubových kompresorů počítejte s přeměnou většiny příkonu na teplo.
- Vynásobte ročními provozními hodinami – u dvousměnného provozu typicky kolem 4 000 až 6 000 hodin.
- Odečtěte ztráty a rezervu – ne všechno teplo je prakticky zachytitelné, počítejte s bezpečnostním faktorem 10 až 20 %.

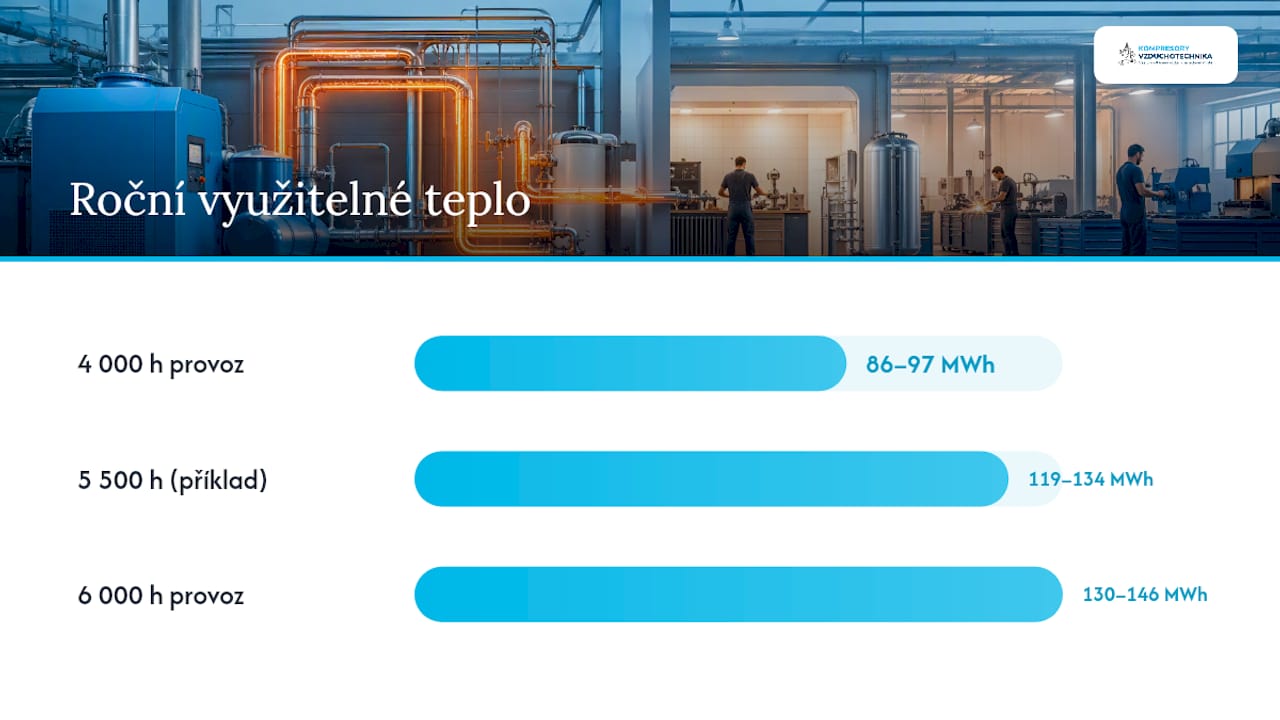

Příklad: kompresor s příkonem 30 kW, provoz 5 500 hodin ročně, přeměna 90 % na teplo. Hrubý tepelný potenciál vychází kolem 148 MWh ročně, po odečtení rezervy se reálně počítá s hodnotou blíže 120 MWh.
Výsledek silně kolísá podle zatížení stroje, sezónnosti a rozdílu mezi jmenovitým a skutečným výkonem. Proto se odhad vždy dělá jako rozpětí, ne jako jedno pevné číslo.
Jaké technické varianty rekuperace tepla existují?
Volba technologie závisí na typu kompresoru, dostupné teplotní úrovni a profilu odběru tepla v provozu.

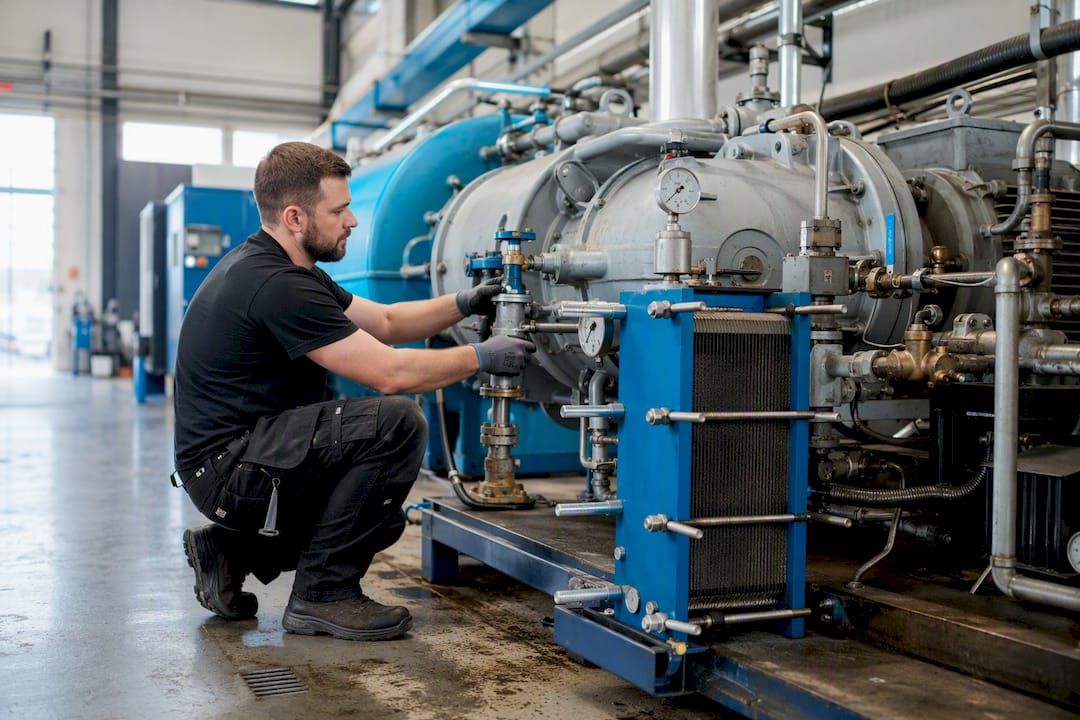

- Integrovaný deskový výměník v olejovém okruhu – nejběžnější řešení u olejových šroubových kompresorů, kompaktní, relativně levné, vhodné pro ohřev TUV nebo topné vody.
- Vodou chlazené výměníky – čistší médium, nižší riziko kontaminace, ale vyžadují vlastní vodní okruh a údržbu proti korozi.
- Napojení odtahu do vzduchotechniky – jednoduchá integrace u vzduchem chlazených strojů, ideální pro temperování hal v zimním období.
- Propojení s tepelným čerpadlem – zvyšuje užitnou teplotu nízkopotenciálního tepla, doporučuje se hlavně tam, kde přímé teplo nestačí pokrýt požadovanou teplotní hladinu.
- Akumulační zásobník – vyrovnává nesoulad mezi výrobou tepla kompresorem a nárazovým odběrem v provozu.
Bezolejové kompresory nabízejí čistší teplo bez rizika kontaminace olejem, ale obvykle s nižší dostupnou teplotou. U olejových strojů je naopak nutné počítat s filtrací a pravidelnou kontrolou stavu oleje ve výměníku.

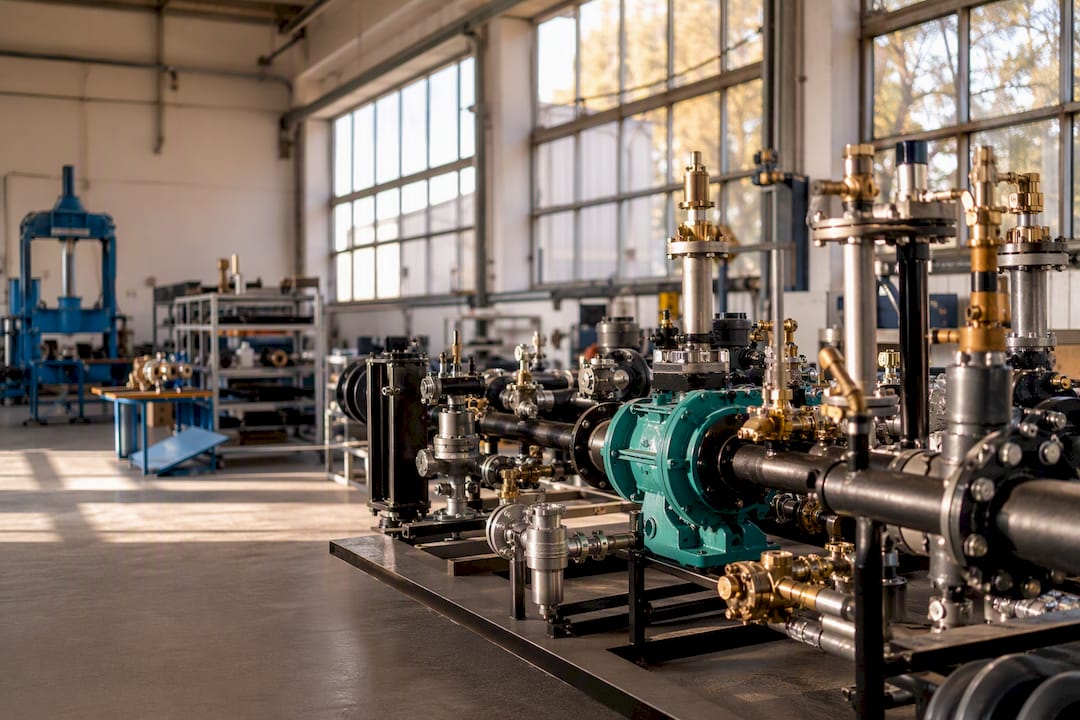

Každá varianta potřebuje oběhové čerpadlo, regulaci teploty a průtoku a bezpečnostní pojistky proti přehřátí. Bez řádně nadimenzované regulace hrozí kolísání teploty na výstupu, což komplikuje napojení na TUV nebo VZT.
Profesionální tip: Než objednáte výměník, nechte si změřit skutečný teplotní profil kompresoru za týden běžného provozu – jmenovité hodnoty z katalogu často neodpovídají realitě po letech provozu a opotřebení.
Podrobnosti k chlazení a jeho vlivu na životnost kompresoru najdete v článku o chlazení kompresoru.
Kde se rekuperované teplo v provozu nejlépe uplatní?
Nejčastější uplatnění najdete tam, kde je odběr tepla pravidelný a předvídatelný:
- Ohřev teplé užitkové vody pro sociální zázemí, umývárny nebo mytí ve výrobě.
- Temperování hal a skladů v zimních měsících, zejména u vzduchem chlazených kompresoru napojených do VZT.
- Předehřev vzduchu ve vzduchotechnice před dalším ohřevem, což snižuje spotřebu hlavního topného zdroje.
- Regenerace adsorpčních sušiček stlačeného vzduchu, kde se teplo využije přímo v technologii.
- Procesní předehřevy vody nebo médií v navazující výrobě.
Přímé napojení bez akumulace funguje dobře tam, kde kompresor běží kontinuálně a odběr tepla kopíruje jeho provoz, například u třísměnných výrobních linek nebo datacenter. Tam, kde je odběr nárazový, je téměř vždy nutná akumulace nebo tepelné čerpadlo, jinak se velká část potenciálu ztratí.
Jak spočítat návratnost investice do rekuperace tepla
Základní vzorec je jednoduchý:
- Spočítejte roční úsporu – množství získaného tepla v MWh vynásobené cenou alternativního zdroje (elektřina, plyn).
- Sečtěte investiční náklady – výměník, potrubí, čerpadla, regulace a montáž.
- Vydělte investici roční úsporou – výsledkem je doba návratnosti v letech.
U standardních dvousměnných provozů s dostatečnými provozními hodinami se u kvalitně navrženého systému uvádí návratnost investice do zpětného zisku tepla pod tři měsíce, pokud se porovnává s přímotopným elektrickým vytápěním. To je extrémně krátká doba i ve srovnání s jinými energetickými opatřeními v průmyslu.
Do kalkulace zahrňte i vedlejší přínosy – nižší emise CO2 a menší zatížení hlavního zdroje tepla. Rizikem zůstává variabilita provozu: pokud se sníží vytížení kompresoru, klesá i dostupné teplo, a s ním i reálná úspora oproti propočtu.
Instalace a provoz: na co se připravit
Než dodavatel systém nainstaluje, měl by projekt obsahovat několik pevných bodů:
- Bod odběru tepla – přesně určené místo na olejovém, vodním nebo vzduchovém okruhu.
- Deskový výměník dimenzovaný na skutečný výkon, ne jen na jmenovitý štítkový údaj.
- Oběhová čerpadla a expanzní nádoba pro udržení tlaku v topném okruhu.
- Akumulační zásobník, pokud je odběr tepla nepravidelný.
- Regulace s měřením průtoku a teploty na vstupu i výstupu.
- Filtrace oleje nebo vody, aby nečistoty nezanášely výměník.
Mezi provozní rizika patří přehřívání oleje při poruše regulace, koroze na vodní straně výměníku a zamrznutí venkovních rozvodů u vzduchových systémů v zimě. Přístup k servisním bodům kompresoru musí zůstat zachovaný i po instalaci výměníku, jinak se prodlužuje čas běžné údržby.
Profesionální tip: Nastavte kontrolu účinnosti výměníku alespoň jednou za čtvrt roku – porovnání teplotního rozdílu na vstupu a výstupu rychle odhalí zanesení nebo pokles výkonu dřív, než se projeví na vyúčtování energie.
Detailní požadavky na uspořádání kompresorovny a přístup k servisním bodům popisuje článek o požadavcích na kompresorovnu.
Kdy se rekuperace tepla nevyplatí
Projekt obvykle nedává ekonomický smysl, pokud kompresor běží jen několik hodin denně, provoz je vysoce nepravidelný bez možnosti akumulace tepla, nebo je dostupná teplota tak nízká, že by vyžadovala nákladné tepelné čerpadlo bez odpovídajícího odběru. Externí prodej tepla sousedům nebo teplárně navíc nese riziko závislosti na provozu vlastního kompresoru. Přerušení výroby znamená přerušení dodávky tepla, což vyžaduje pečlivé smluvní ošetření a téměř vždy komplikuje ekonomiku projektu víc, než se na první pohled zdá.
Jak probíhá odborný audit rekuperace tepla
Kvalitní dodavatel postupuje podle jasné metodiky, ne podle odhadu:
- Sběr dat – měření příkonu, teplot a průtoků na chladicích okruzích po dobu reprezentativního provozního cyklu.
- Mapování odběrů tepla v provozu – kde a kdy je teplo skutečně potřeba.
- Návrh variant řešení – přímé napojení, akumulace, nebo kombinace s tepelným čerpadlem.
- Ekonomická analýza s predikcí návratnosti a citlivostí na cenu energie.
Technická zpráva by měla obsahovat schéma zapojení, dimenzování výměníku, plán regulace, harmonogram údržby a odhad nákladů. Standardní proces pak probíhá od nabídky přes pilotní ověření, instalaci a uvedení do provozu až po dlouhodobý monitoring účinnosti.
Normy a legislativní požadavky pro rekuperaci tepla
Rekuperace tepla u kompresorů se v Česku posuzuje především v kontextu energetického managementu a národní politiky nízkopotenciálního tepla. Akční plán rozvoje využití nízkopotenciálního obnovitelného a odpadního tepla, který zpracovalo Ministerstvo životního prostředí, doporučuje využívat odpadní teplo přednostně přímo v místě vzniku a označuje tepelná čerpadla za klíčovou technologii pro zdroje s nízkou teplotní úrovní.
Pro firmy podléhající pravidelným energetickým auditům podle zákona o hospodaření energií je zpětný zisk tepla z kompresorů standardní položkou, kterou auditor musí posoudit jako opatření se stanovenou návratností. Instalace výměníků a tlakových nádob navíc podléhá běžným technickým normám pro tlaková zařízení a rozvody topné vody, takže projekt musí řešit i revize podle platných norem ČSN pro otopné soustavy a tlakové nádoby.
Pokud firma plánuje teplo prodávat externě, například sousednímu provozu nebo do soustavy zásobování teplem, vstupuje do hry smluvní a energetická legislativa upravující dodávky tepla třetím stranám. To obvykle znamená složitější administrativu i technické požadavky na měření a fakturaci dodaného tepla, proto se v praxi doporučuje upřednostnit interní využití před externím prodejem, kde je to ekonomicky možné.
Autorská doporučení pro praxi
Prioritizujte interní využití tepla, začněte pilotem na nejstabilnější lince a měřte reálná data, ne katalogové hodnoty. Tam, kde je odběr nepravidelný, naplánujte akumulaci hned od začátku. Nejčastější chybou bývá podcenění regulace, ne výběr výměníku.
Jak vám může pomoci Kompresory-vzduchotechnika.cz
Kompresory-vzduchotechnika je alternativou k najímání samostatného projekčního studia pro rekuperaci tepla: technickou konzultaci k vaší kompresorové stanici a doporučení vhodných komponent získáte přímo od dodavatele, který kompresory i příslušenství skutečně dodává a servisuje.
Nabízíme energetické posouzení kompresorové stanice, návrh zapojení výměníku, dodávku komponent pro rozvody a úpravu vzduchu i nonstop servis. Pokud řešíte kvalitu média pro výměník, vyplatí se začít u jednotek úpravy stlačeného vzduchu, které chrání systém před kontaminací a prodlužují jeho životnost. Ozvěte se nám s parametry vaší kompresorové stanice a domluvíme si nezávaznou technickou konzultaci k návrhu rekuperace tepla.
Časté dotazy
Kolik tepla lze z kompresoru reálně získat?
U šroubových kompresorů se na teplo přemění většina elektrického příkonu, reálně využitelný podíl závisí na typu média, teplotní hladině a provozních hodinách.
Jaká je typická návratnost investice do rekuperace tepla?
U standardních dvousměnných provozů s dostatečným vytížením se uvádí návratnost pod tři měsíce ve srovnání s elektrickým vytápěním, u méně vytížených provozů se doba prodlužuje.
Hodí se rekuperace tepla i pro bezolejové kompresory?
Ano, bezolejové kompresory poskytují čistší teplo bez rizika kontaminace olejem, obvykle ale s nižší dostupnou teplotou než olejové stroje.
Kdy je potřeba tepelné čerpadlo místo přímého napojení?
Tepelné čerpadlo se hodí tam, kde je teplota odpadního tepla příliš nízká pro přímé využití, typicky u chladicího vzduchu s nižší teplotní úrovní.
Kde získat technické posouzení pro návrh rekuperace tepla?
Kompresory-vzduchotechnika nabízí technickou konzultaci a posouzení kompresorové stanice, včetně doporučení komponent pro výměník a rozvody tepla.
